TECHNOSHOT insan-makine arayüzü - TS4000 serisi
Uygulama alanları
Kalıplama makinesi, montaj makinesi, PLC paketleme makinesi, pres makinesi, yeniden akış fırını, yarı iletken film oluşturucu, dolgu, su ve atık su arıtma tesisi
Avantajlar

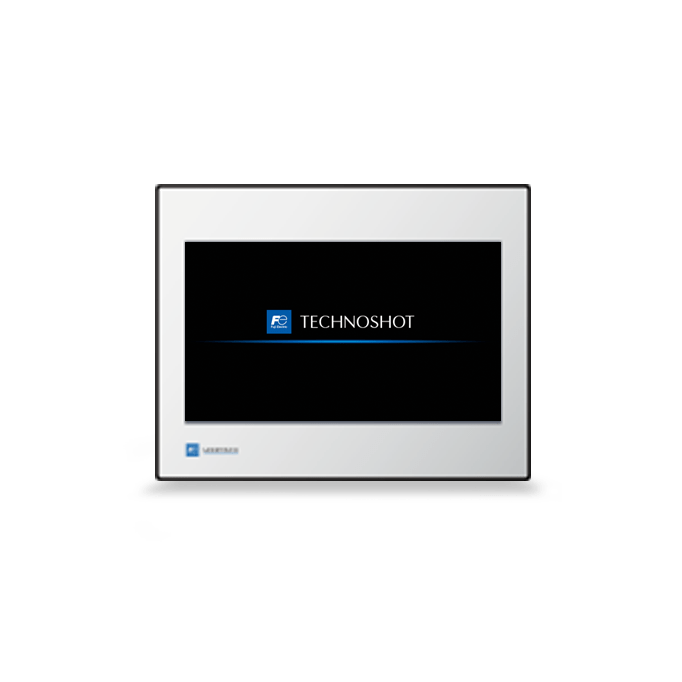

TECHNOSHOT TS4100i HMI, proses verilerinin kapsamlı ve doğru bir şekilde görselleştirilmesini sağlayan 10,1 inçlik bir denetim terminalidir. VPN üzerinden güvenli uzaktan erişim ve entegre Web sunucusu gibi çok sayıda iletişim işlevi sayesinde, akıcı ve güvenli yerel ve uzaktan yönetim sağlar. Smart Editor sezgisel arayüz tasarımını kolaylaştırırken, dinamik QR kodları ve entegre reçete işlevleri işlemleri optimize eder ve verileri güvence altına alır.
| Model | TS4100i |
| Ekran boyutu | 10,1 inç |
| Ekran çözünürlüğü | WSVGA 1024×600 |
| Dokunmatik teknoloji | Analog dirençli film |
| Seri arayüzler | 2 fiziksel bağlantı noktası (3 kanal) COM1: RS-422/RS-485 (dişi konnektör) COM2/3: RS-232C/RS-485 (erkek konektör) |
| USB bağlantı noktaları | USB-A x1, USB-mini B x1 (Ver. 2.0) |
| Ethernet | 10BASE-T/100BASE-TX x1 |
| Hafızadan | 128MB |
| SRAM bellek | 230KB |
| Güç kaynağı | DC24V ±10 |
| Güç tüketimi | 8W veya daha az |
| Çalışma sıcaklığı | 0 ila 50°C |
| Çalışma nemi | 85 bağıl nem maks (yoğuşmasız, yaş termometre ≤ 39°C) |
| Dış boyutlar | 263,8 × 191,8 × 38 mm |
| Panel kesimi | 254 × 184 mm |
| Sertifikalar | CE, UKCA, UL, cUL, BIS, KC |
| EMC / RoHS standartları | EN61000-6-2, EN61000-6-4, EN IEC63000 |
| Konfigürasyon yazılımı | Smart Editor (V-SFT-6 ile uyumlu değildir) |
HMI - TECHNOSHOT TS4100i - 10.1 İNÇ
Referans : TS4100i
