Nükleer endüstriye yönelik basınç sensörü, nükleer santrallerde hassas ve güvenilir ölçümler sağlamak için vazgeçilmez bir ekipmandır. Fuji Electric France, güvenlik uygulamaları için onaylanmış, izlenebilirlik, sismik dayanıklılık ve çevresel uygunluk konusundaki katı gereklilikleri karşılayan yüksek hassasiyetli nükleer basınç transmiterleri üretmektedir.

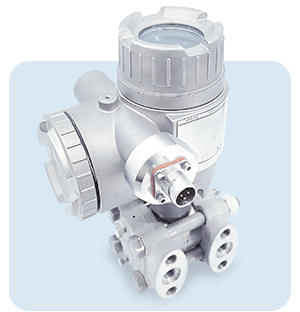

Fuji Electric France, 20 yılı aşkın bir süredir nükleer tesis işletmecilerine, EPC firmalarına ve alt yüklenicilere, yüksek hassasiyet, uzun vadeli kararlılık ve teslimat güvenilirliğini bir araya getiren nükleer sertifikalı basınç transmiterleri sunmaktadır.
Dünya çapındaki nükleer santraller ve araştırma tesisleri için bağıl, diferansiyel ve mutlak basınç transmiterleri tedarik ediyoruz.
BroşürBroşürü indirin ve Fuji Electric nükleer basınç transmiterlerinin zorlu nükleer uygulamalarda güvenlik, hassasiyet ve uzun vadeli istikrara nasıl katkıda bulunduğunu öğrenin.
Belki de bu ortamlarda neden nükleer kullanım için onaylı basınç transmiterlerinin kullanıldığını merak ediyorsunuzdur.
Kendimize sormamız gereken önemli sorulardan biri şüphesiz şudur: Güvenlik?
Onu bu kadar özel kılan nedir?
Aşağıda size bunun temel unsurlarını sunuyoruz.

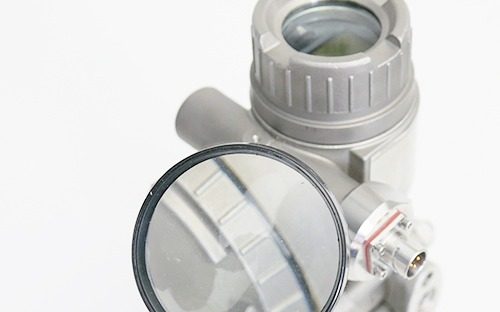

Fuji Electric nükleer basınç sensörleri, nükleer tesislerde hassas ve güvenilir ölçüm sağlamak üzere tasarlanmış ve üretilmiştir.
Bu bileşenler, arızalanması durumunda ciddi endüstriyel veya radyolojik sonuçlara yol açabilecek güvenlik işlevlerini yerine getiren sistemlere kurulmaya uygundur.
Fuji Electric'in nükleer basınç transmiterleri, on yıllardır EDF'nin Fransa'daki tüm nükleer santrallerinde ve dünyanın birçok yerinde, devreye alınan en yeni EPR santralleri (Taishan, Flamanville, Olkiluoto) ile inşaatı devam eden santraller (Hinkley Point C) dahil olmak üzere kurulmuştur.
Fuji Electric France’ın nükleer güvenlik konusundaki tam bağlılığı, gerçek bir güvenlik kültürüne dayanmaktadır. Bu kültür, şirketin DNA’sının bir parçasıdır.
RCC-E, basınçlı su reaktörlerinde kullanılan elektrik ve enstrümantasyon sistemlerinin tasarım ve yapım kurallarını belirler.
Bu belge, güvenlik sınıfına giren ekipmanlara, tesisin işlerliğine katkıda bulunan ekipmanlara ve projelere özgü kalite güvencesine ilişkin gereklilikleri belirler.
Güvenlik sınıflandırmasına tabi ekipmanların (IPS-1E / F1A / NC) ve tesisin işlerliği açısından önemli ekipmanların (IPD) kalifikasyonu; ISO 9001 standardını tamamlayıcı nitelikteki
özel kalite güvence gereklilikleri
RCC-E, AFCEN (Fransız Nükleer Kazan Ekipmanlarının Tasarım, İnşaat ve İşletme Denetimi Kuralları Derneği) tarafından yayınlanmaktadır.
Bu kılavuz, üreticiler, mühendislik şirketleri, resmi makamlar, işletmeciler ve sektörün önde gelen aktörleriyle işbirliği içinde hazırlanmıştır ve IAEA’nın gerekliliklerine uygun bir dizi iyi uygulamayı yansıtmaktadır. AFCEN’in üyeleri arasında EDF, Framatome, CEA, Bureau Veritas ve diğer önde gelen aktörler bulunmaktadır.
Fuji Electric basınç transmiterleri, RCC-E gerekliliklerine uygun olarak onaylanmıştır.
Fuji Electric'in nükleer uygulamalar için onaylı bir basınç transmiteri seçmek, projenin güvenlik sınıflandırması, çevresel uygunluk, depreme dayanıklılık, kaza koşullarında çalışma kabiliyeti, üretim izlenebilirliği ve dokümantasyon gereklilikleri gibi tüm gereksinimlerini karşılamayı sağlar.
Fuji Electric'in nükleer uygulamalar için onaylı basınç transmiterlerinden birini seçtiğinizde, aşağıdaki konularda proje gerekliliklerini karşılayabilirsiniz:
Nükleer kullanım için onaylanmış bir basınç sensörü, gerekli yüksek kalite, izlenebilirlik ve onay düzeyini garanti etmek amacıyla titizlikle seçilmiş tedarikçilerden temin edilen malzemelerden üretilir.
Nükleer basınç sensörüyle güvenlik işlevini sağlamak için gerekli 6 temel kriteri keşfedin.

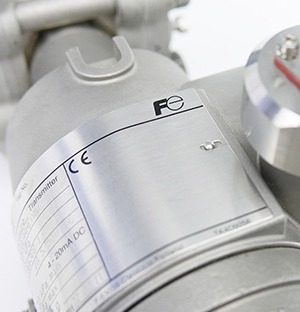

Fuji Electric, üretim sürecinin her aşamasında sıkı bir kalite kontrolü uygulamaktadır; bu süreç, personel eğitimi ve yeterlilik değerlendirmesi, tedarik zincirinin izlenebilirliği, üretim işlemlerinin kontrolü, belge yönetimi ve müşteriye teknik destek hizmetlerini kapsamaktadır.
ISO 9001, QN100, QN200, QN300 ve ISO 19443 sertifikalı kalite yönetim sistemimiz, nükleer uygulamalar için ürün uygunluk ve proje dokümantasyon gerekliliklerini karşılamaktadır.

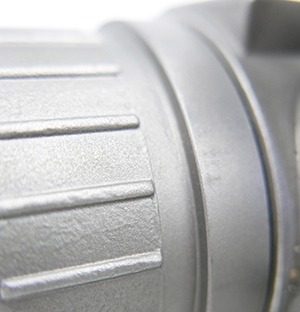

Fuji Electric nükleer basınç transmiterleri, ciddi kaza koşulları da dahil olmak üzere uzun vadede performanslarını ve çalışabilirliklerini sürdürme özelliğine sahiptir. Modele ve onay kapsamına bağlı olarak, kullanım ömrü 40 yıla kadar, bazı versiyonlarda ise 60 yıla kadar uzayabilir.

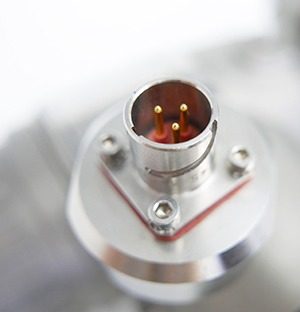

Elektrik bağlantıları, transmiterin güvenilirliği açısından hayati öneme sahiptir. Fuji Electric, Fransız nükleer endüstrisinin tanınmış iki aktörü olan SAIB ve SOURIAU gibi uzun süredir iş birliği yaptığı ortaklar tarafından tedarik edilen, K2 sertifikalı hızlı bağlantı kesme özelliğine sahip çeyrek dönüşlü konektörler kullanmaktadır.
Tüm contalarımız ve sızdırmazlık elemanlarımız PMUC sertifikalıdır. Transmitter tipine ve kurulum ortamına bağlı olarak, yüksek radyasyon yükü olan alanlar da dahil olmak üzere, Fuji Electric, radyasyona karşı mükemmel direnci nedeniyle özel olarak seçilmiş EPDM contalar sunabilir.

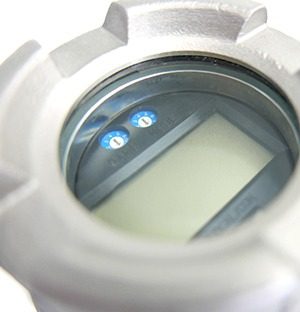

Fuji Electric, nükleer uygulamaların gereksinimlerini, yeterlilik kapsamını ve çalışma koşullarını karşılamak üzere çeşitli transmiter elektronikleri sunmaktadır.
Smart dijital nükleer basınç transmiterleri, yüksek dayanıklılık sunmak üzere tasarlanmıştır ve zorlu yeterlilik testlerinden geçmiştir.
Nükleer uygulamalar için onaylanmış analog basınç transmiterleri, programlanabilir elektronik bileşenler içermez ve kaza koşulları, radyasyon, sismik yükler ve termodinamik şoklar dahil olmak üzere son derece zorlu ortamlar için uygundur.

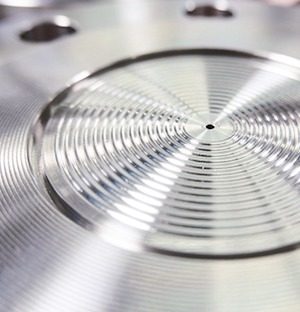

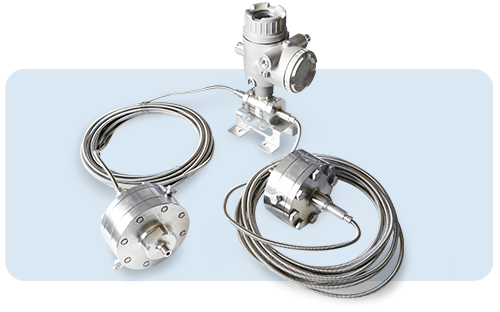

Standart flanşlı proses bağlantılarının yanı sıra, Fuji Electric ayrıca çeşitli bağlantı seçeneklerine sahip membranlı ayırıcı modeller de sunmaktadır; bunlardan bazıları şunlardır:
Malzeme seçimi, proses koşullarına göre de uyarlanabilir; örneğin 316L paslanmaz çelik, deniz suyu uygulamaları için Hastelloy C gibi seçeneklerin yanı sıra, hidrojen (hidrojen uygulamaları için basınç sensörü) gibi zorlu akışkanlar ve çalışma ortamları için altın veya seramik kaplı membranlar da mevcuttur.
Nükleer basınç sensörlerinin kullanım alanları:
Fuji Electric ürün yelpazesinin tamamı, membran ayırıcı ile birlikte de sunulabilir.
Güvenlik sertifikalı veya sınıflandırılmamış K3ad membranlı nükleer basınç transmiteri
Dijital veya analog versiyon (bağıl basınç veya diferansiyel basınç)
Nükleer basınç vericisi K3-A, K3ad güvenlik sertifikalı veya sınıflandırılmamış
Dijital veya analog versiyon (mutlak, bağıl veya diferansiyel basınç)
Seçim, projenin çeşitli parametrelerine bağlıdır:
| Ortam koşulları | Radyasyonun olmaması veya 50 kGy'ye kadar kazara koşulların varlığında ya da yokluğunda ortam radyasyonunun bulunması |
| Gerekli yeterlilik kapsamı, nükleer kazalar da dahil olmak üzere | Güvenlik sınıflandırması yapılmamış NC nükleer basınç transmiteri Deprem sertifikalı TAS nükleer basınç transmiteri K3 güvenlik sertifikalı nükleer basınç transmiteri K3ad güvenlik sertifikalı nükleer basınç transmiteri |
| Sismik gereklilikler | İşletilebilirlik Bütünlük Tasarım spektrumu |
| Hizmet Şartları | Sıcaklık aralığı Basınç aralığı Proses akışkanı türü: gaz, sıvı veya buhar (korozyon kısıtlamaları dahil) |
| Özel elektronik | sertifikalı akıllı dijital nükleer verici %100 analogelektronikli ve programlanabilir elektronik bileşenler (CEP veya DDLF) içermeyensertifikalı analog nükleer verici |
Basınç transmiterleri, çok çeşitli nükleer uygulamalarda hayati bir rol oynar.

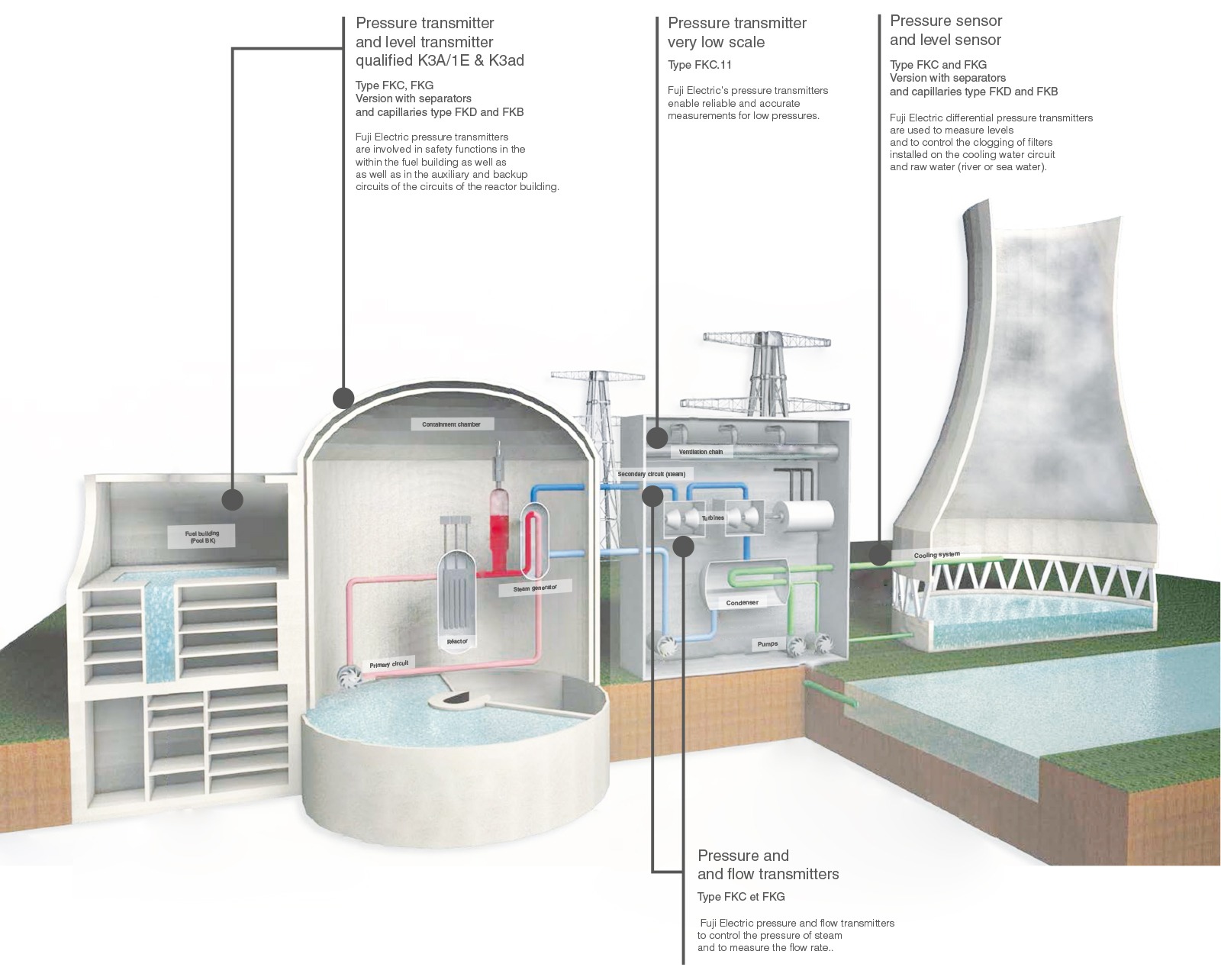

Fuji Electric basınç transmiterleri, reaktör binasının koruma kabini alanları da dahil olmak üzere nükleer santralin her yerine kurulmuştur. Bu transmiterler, ikincil devre, soğutma devreleri ve buhar türbininin bulunduğu makine dairesinde kullanılmaktadır. Ayrıca, güvenlik, performans ve uzun vadeli işletimi desteklemek için hassas ve güvenilir basınç ölçümünün zorunlu olduğu yardımcı ve yedek devrelerde de kurulmuştur.
Fransız bir nükleer basınç transmiteri üreticisi ve nükleer santral basınç sensörü tedarikçisi olan Fuji Electric, göreceli, diferansiyel ve mutlak basınç transmiterleri dahil olmak üzere dünya çapında 10.000'den fazla ünite teslim etmiştir.
Mevcut müşteri portföyünde EDF, AREVA, FRAMATOME ve ALSTOM GE ARABELLE SOLUTIONS gibi büyük nükleer enerji işletmecileri ve müteahhitleri ile CGN yer almaktadır. Bu şirketler, Fransa’daki nükleer santrallerde, Fransa, Finlandiya, Çin ve Birleşik Krallık’taki EPR projelerinde, Güney Afrika’daki REP projelerinde ve Hindistan’daki NPCIL için VVER projelerinde uygulamalar gerçekleştirmektedir.
Bu sensör, standart testler (RCC-E, IEEE 323) aracılığıyla bir nükleer santralde hem normal hem de olağanüstü durumlarda ölçüm işlevini yerine getirebildiğini kanıtlamıştır.
RCC-E, EDF tarafından PWR reaktörleri için kullanılan Fransız referans sistemidir. IEEE 323 ise uluslararası alanda kullanılan eşdeğer Amerikan standardıdır. Her ikisi de nükleer elektrikli ekipmanların çevresel yeterlilik gerekliliklerini tanımlamaktadır.
Başlıca üreticiler Fuji Electric ve Emerson (Rosemount) şirketleridir. Her iki şirket de nükleer santraller için RCC-E veya IEEE 323 sertifikalı basınç sensörü serileri sunmaktadır.
Hayır. Yalnızca nükleer yeterlilik belgesi bulunan bir sensör, güvenlik sınıfına giren bir ölçüm zincirine dahil edilebilir.
Programlanabilir dijital bileşen içermeyen bir analog sensör, radyasyona karşı daha dayanıklıdır ve siber güvenlik risklerini azaltır. Akıllı sensörler gelişmiş işlevler içerir, ancak güvenlikle ilgili uygulamalarda kullanılabilmeleri için ek dayanıklılık testlerine tabi tutulmaları gerekir.
Fransa'da, nükleer güvenlik sınıfına giren basınç sensörleri, RCC-E standardına göre onaylanmalı ve ASNR'nin gerekliliklerini karşılamalıdır. ISO 19443 sertifikası, nükleer tedarikçilerin kalite yönetim sistemini de düzenlemektedir.
Güvenlik fonksiyonu, bir basınç sensörünün, bir nükleer santralde meydana gelebilecek bir kaza durumunda koruma önlemini devreye sokacak güvenilir bir ölçüm sağlama yeteneğini ifade eder.
