Le régulateur PID auto-adaptatif série PXF simplifient le système de régulation de température. Avec sa fonction PID auto-réglante, il automatise la gestion de la température dans les procédés industriels. Cela permet d’économiser sur la consommation d’énergie et de réduire les rebuts de production en éliminant les fluctuations de température.
Régulateur PID Auto-adaptatif série PXF
Avantages de la nouvelle génération de régulateurs PID série PXF
Rapide
Compact
Ergonomique
Caractéristiques des régulateurs de température PID PXF
Versatilité et flexibilité supérieures pour une large gamme d’applications
Le plus grand écran afficheur LCD couleur du marché
Vitesse d’échantillonnage : 50 ms
Vitesse de traitement : 100 ms
Entrée universelle
Encombrement minimum : 58 mm de profondeur
Fonction maître multidrop (option)
Communication modbus
La nouvelle gamme de régulateurs PXF se décline sous 3 formats standards :
Sortie régulation (contact à relais, commande SSR/SSC, courant/tension) et en option (régulation avec vanne motorisée, recopie analogique (courant/tension), rupture élément chauffant, alarme durée de fonctionnement, etc…)
Sorties contact alarmes un ou plusieurs points
Fonction de communication
Nombreux choix de méthode de régulation PID ou TOR :
Contrôle Tout ou Rien (ON/OFF)
Régulation PID
Régulation Logique Floue
Régulation PID à 2 degrés de liberté
Régulation Auto-adaptatif
Générateur de consigne avec fonctions programmateur
Contrôle Chaud/froid (option)
Commande de Vanne motorisée (option), etc.
Fonctions de régulation de température avancées

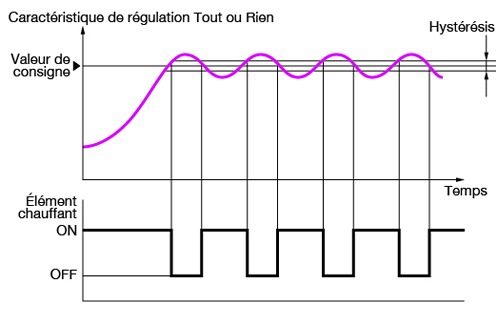

Régulation tout ou rien (ON/OFF)
Lorsque la valeur mesurée (PV) de la température est inférieure à la valeur de consigne (SV), la sortie du régulateur de température est activée et l’élément de chauffe s’allume.
Lorsque la valeur mesurée est supérieure à la valeur de consigne de la température, la sortie du contrôleur est désactivée et l’élément de chauffe s’éteint.
De cette manière, la sortie du contrôleur TOR s’active par intermittence en fonction de la valeur de consigne afin de conserver une température constante.
Cette méthode de régulation de température est appelée “régulation Tout ou Rien (ou On/Off)”.
Régulation PID avec fonction Auto-Réglage
Les paramètres PID du régulateur de température sont automatiquement définis par les fonctions automatiques de calcul.

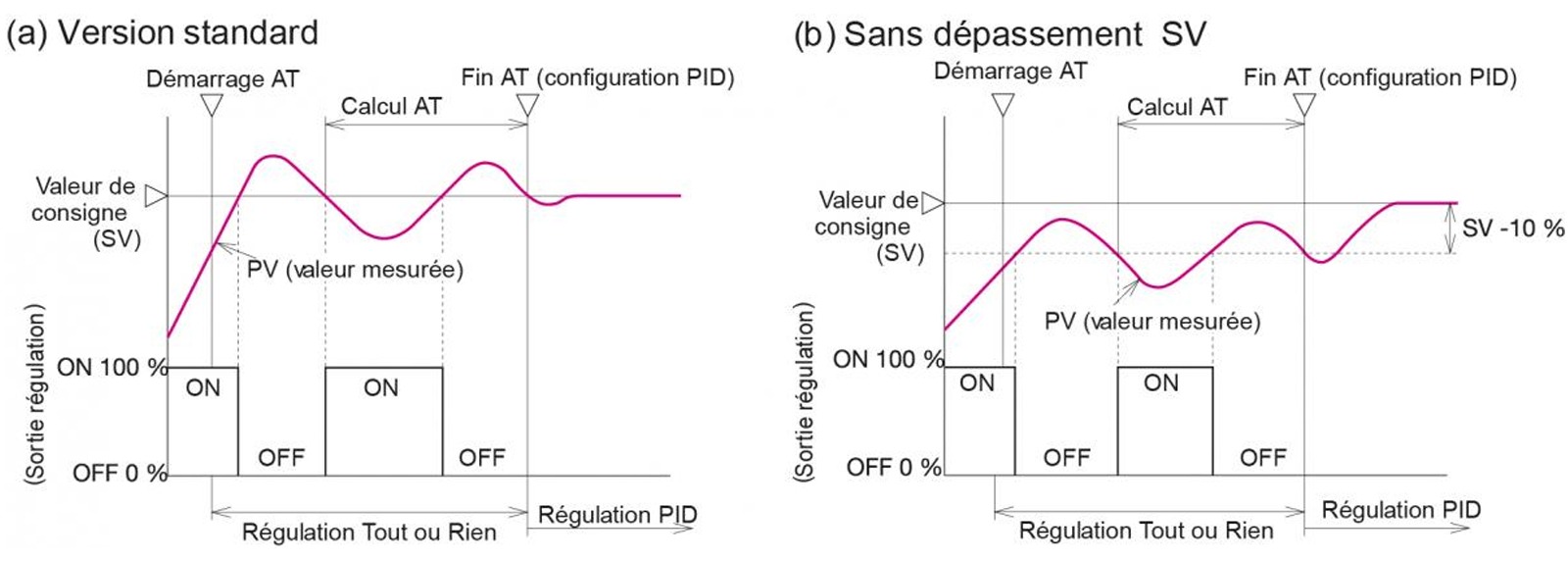

Ce contrôleur de température propose 2 versions d’auto-réglages :
La version standard (auto-réglage dont la référence est la valeur de consigne) La version “sans dépassement de consigne“ (auto-réglage dont la référence est inférieure de 10 % à la valeur de consigne).
Régulation à logique floue avec auto-réglage
Grâce à la régulation à logique floue, les régulateurs de température PXF améliorent la réaction aux perturbations extérieures. En surveillant la valeur mesurée en continu, les régulateurs de température PXF suppriment les dépassements sans modifier le temps de démarrage. En d’autres termes, les perturbations externes peuvent être rapidement résolues.

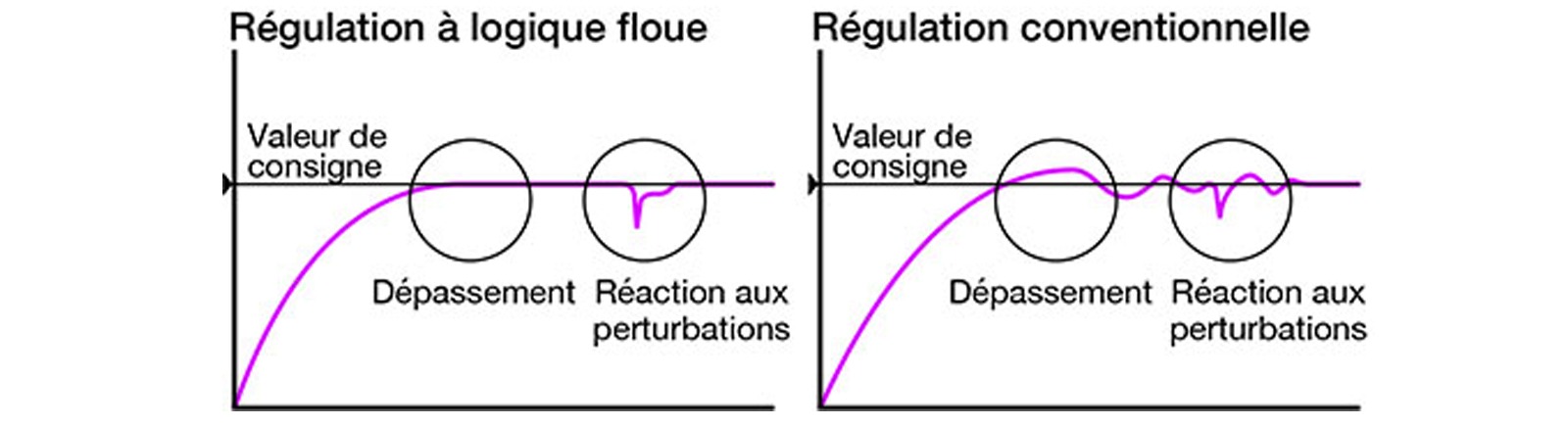

Comparaison entre la régulation à logique floue et la régulation classique :
Exemples d’applications du régulateur PID PXF

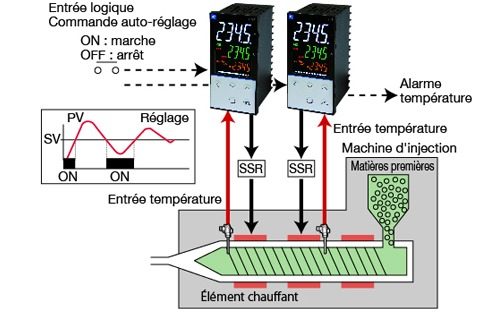

Régulation de la température d’une machine d’injection de plastique
L’arrêt/marche de la fonction auto-adapatative du régulateur de température peut être effectué via une commande externe.

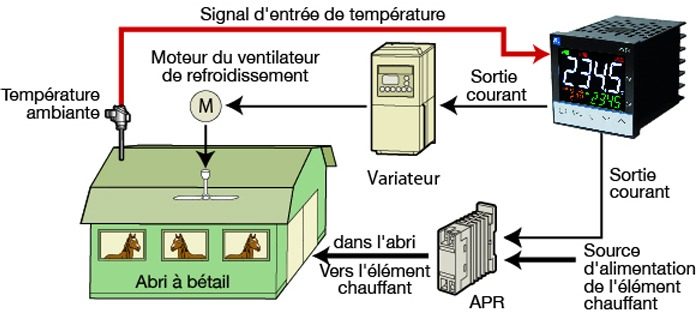

Économies d’énergie dans une ferme d’élevage avec le régulateur PXF Fuji Electric
Le réchauffement et le refroidissement du process sont contrôlés par un seul régulateur de température à l’aide de deux sorties de régulation.
La consommation électrique en fonctionnement de la machine peut être limitée par l’utilisation d’un variateur pour la commande du moteur de ventilateur.
