Dans les installations industrielles modernes, disposer d’outils de communication protocole HART® performants est essentiel pour configurer, surveiller et diagnostiquer vos instruments de mesure. Le protocole HART® permet une communication bidirectionnelle entre capteurs et systèmes de contrôle, tout en conservant une boucle analogique 4-20 mA.Les outils de configuration HART® incluent des interfaces matérielles et des logiciels qui facilitent l’accès aux paramètres des capteurs, améliorent la précision des mesures et simplifient la maintenance des instruments de terrain.Cette technologie est utilisée pour optimiser la gestion des capteurs de pression, de température, de débit ou d’oxygène, en offrant des capacités étendues de calibration, de surveillance de données et de diagnostic en temps réel.
Fuji Electric améliore ses capteurs de pression avec les dernières innovations technologiques. Découvrez notre tableau comparatif des anciennes et nouvelles références pour une transition simplifiée et une performance optimale.
Guide d'achat des outils de communication avec protocole HART
Les outils de configuration et les logiciels avec protocole de communication HART® sont des équipements et des programmes informatiques utilisés pour configurer et maintenir les instruments de mesure industriels qui utilisent le protocole HART® (Highway Addressable Remote Transducer). Le protocole HART® est un protocole de communication largement utilisé dans l'industrie pour la transmission de données de mesure en temps réel entre des instruments de mesure et de contrôle, tels que des capteurs et des actionneurs, et des équipements de contrôle centralisés, tels que des ordinateurs ou des automates programmables. Les outils de configuration et les logiciels HART® permettent aux professionnels de l'industrie de recevoir et d'afficher les données de mesure transmises par ces instruments et de les calibrer. Ils peuvent également être utilisés pour détecter et diagnostiquer les problèmes potentiels lors de la communication entre les instruments et les équipements de contrôle centralisés.

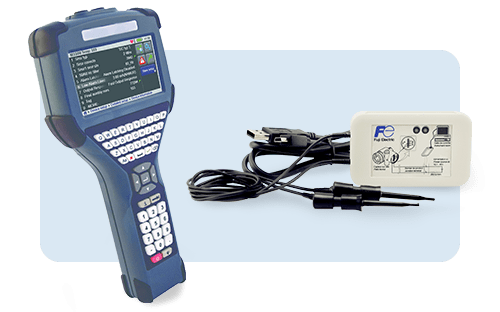

Outils de configuration avec protocole de communication HART® pour capteur de pression et autres instruments de mesure
Quelle est la définition du protocole de communication HART® et son principe ?
Le protocole de communication HART® (Highway Addressable Remote Transducer) aussi appelé HART protocol est un protocole de communication utilisé dans les systèmes de contrôle de processus industriels.
Il a été développé pour permettre la communication bidirectionnelle entre des instruments de mesure et de contrôle, tels que des capteurs et des actionneurs, et des équipements de contrôle centralisés tels que des ordinateurs ou des automates programmables.
Comment fonctionne le protocole hart ?
Le protocole HART 4-20ma utilise une technique de superposition de données sur une ligne de transmission standard, ce qui lui permet de transmettre à la fois des données numériques et analogiques 4-20 mA sur un même câble. Il est souvent utilisé dans les applications où il est nécessaire de transmettre des données de mesure précises et en temps réel, telles que la température, la pression, le débit et d’autres paramètres de process industriel. La dernière version du logiciel disponible est le protocole HART 7.
Quels sont les avantages des outils de configuration avec protocole HART® ?
Facilité de configuration et de maintenance :
Le protocole HART 4-20ma permet de configurer et de maintenir facilement les instruments de mesure et de contrôle grâce à la communication bidirectionnelle qu’il offre.
Amélioration de la précision des données :
Les outils de configuration avec protocole HART permettent de configurer les instruments de manière à ce qu’ils fournissent des données de mesure précises et fiables.
Gestion des erreurs :
Le protocole HART® inclut des codes d’erreur qui permettent de détecter et de diagnostiquer les problèmes potentiels lors de la communication entre les instruments et les équipements de contrôle centralisés.
Meilleure utilisation des ressources :
Le protocole HART permet de partager les informations de manière efficace entre les différents instruments et équipements, ce qui peut contribuer à une utilisation plus efficiente des ressources.
Interopérabilité :
Le protocole HART® est largement utilisé dans l’industrie, ce qui facilite la communication entre différents équipements et instruments de différents fabricants.
FACILE
PRÉCIS
CENTRAL
EFFICIENT

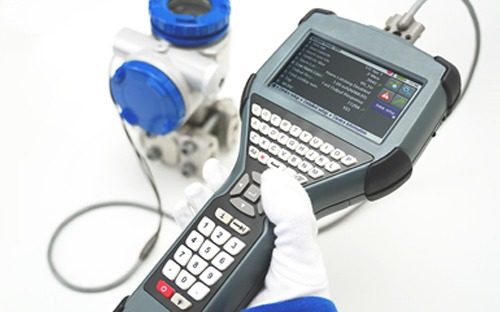

Comment raccorder votre instrument de mesure avec protocole HART® pour la configuration ?
Pour raccorder un instrument avec protocole de communication HART®, il est nécessaire de suivre les étapes suivantes :
Vérifier que l’instrument et l’équipement de contrôle centralisé ou l’équipement de configuration sont compatibles avec le protocole HART®.
Installer et configurer le câble de communication HART®. Le câble de communication HART® est généralement un câble standard à paires torsadées. Une résistance de charge peut être nécessaire dans la boucle de courant.
Connecter l’un des extrémités du câble de communication HART® à l’instrument HART® et l’autre extrémité à l’appareil de configuration, à un modem HART ou une pocket HART.
Configurer l’équipement de contrôle centralisé, le modem ou la console HART pour qu’il reconnaisse l’instrument de mesure HART® et commence à recevoir les données de mesure de celui-ci.
Vérifier que le capteur HART et l’équipement de contrôle centralisé HART communiquent correctement et que les données de mesure sont transmises de manière fiable.
Procéder à la configuration de votre sonde HART et à sa surveillance.
Il est important de suivre les instructions du manuel de l’instrument et de l’équipement de contrôle centralisé pour assurer une installation et une configuration correctes.
