Mesure de débit par organe déprimogène pour liquide, gaz et vapeur

En mécanique des fluides, un organe déprimogène est un dispositif utilisé pour restreindre l’écoulement d’un fluide tout en mesurant la différence de pression. L’application principale est la mesure du débit à l’aide d’un capteur de pression différentielle. Celui-ci mesure la pression des deux côtés de l’orifice pour en calculer le débit. Les plaques à orifice, les tuyères, les venturis et les cônes en V sont des organes déprimogènes. Les conditions de leur installation sont décrites dans la norme ISO 5167.


Mesure de débit avec des transmetteurs de pression différentielle et organe déprimogène :

La mesure de débit via des transmetteurs de pression différentielle est l’une des solutions les plus couramment utilisées dans l’industrie pour surveiller avec précision les flux de liquides, de gaz et de vapeur. Cette méthode repose sur l’installation d’un organe réducteur de section — comme une plaque à orifice, un tube de Venturi ou un tube de Pitot — directement intégré dans la conduite. Lors du passage du fluide à travers cette restriction, une perte de charge est générée. Le transmetteur mesure alors la différence de pression entre l’amont et l’aval, directement liée à la vitesse d’écoulement du fluide.

Ce principe physique permet un calcul fiable du débit volumique ou massique, garantissant un suivi continu et une régulation précise des procédés industriels. Les tubes de Pitot, quant à eux, sont particulièrement adaptés aux mesures locales ponctuelles de vitesse dans les conduites, utiles pour les diagnostics ou les contrôles de performance.

Cette technologie, robuste et simple à intégrer, présente un faible coût de maintenance. Elle s’utilise largement dans les circuits d’eau chaude, de refroidissement, pour la mesure de vapeur haute pression ou de condensats à température élevée.

La mesure de débit par pression différentielle est conforme aux normes internationales, notamment l’ISO 5167. Elle s’intègre facilement dans les systèmes de supervision industrielle, ce qui en fait une solution prisée dans l’énergie, la chimie, l’agroalimentaire et l’industrie des procédés.

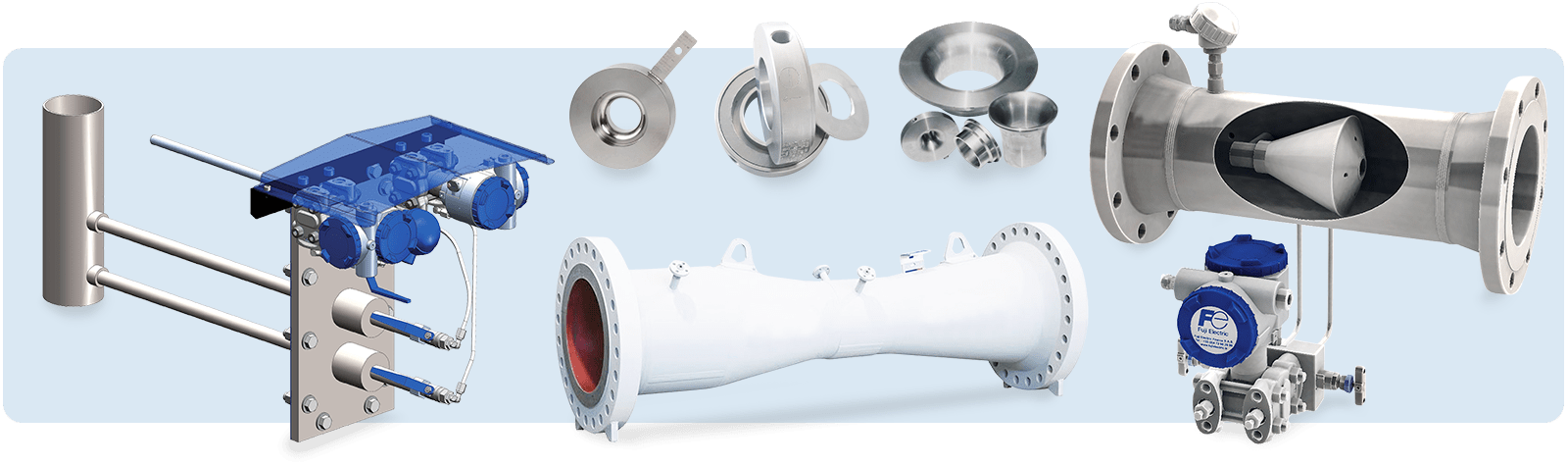

la mesure de debit par pression differentielle et organe deprimogene

Avantages de la mesure de débit par organe déprimogène


Quel est le principe de la mesure par organe déprimogène ?

La mesure par organe déprimogène s’appuie sur le théorème de Bernoulli, qui établit une relation entre la vitesse d’un fluide et la différence de pression observée avant et après un étranglement dans la conduite. Lorsque le fluide passe à travers l’organe de restriction, sa vitesse augmente tandis que la pression chute. En mesurant cette différence de pression (ΔP = P1 – P2) et en connaissant la densité du fluide (ρ), il est possible de calculer sa vitesse d’écoulement (V) selon la formule suivante :
    V = √[(P1 – P2) / (0,5 × ρ)]
où :

quel est le signal de sortie d un capteur loi bernoulli

V la vitesse d’écoulement.
Cette vitesse, une fois multipliée par la section de passage, permet de déduire le débit volumique ou massique du fluide. Cette méthode de mesure s’adapte à de nombreux cas industriels et ne nécessite aucune alimentation électrique.

P1 est la pression mesurée en amont (côté haute pression),

P2 la pression en aval (côté basse pression),

ρ la densité du fluide,

fuji electric vous guide dans le choix de la technologie la plus adaptee

Guide de choix des organes déprimogènes

Organes déprimogènes

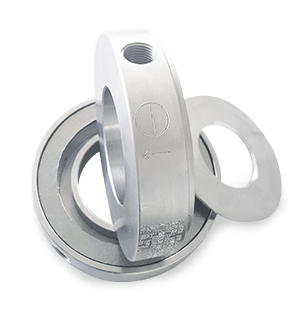

Plaques à orifice
Diaphragmes

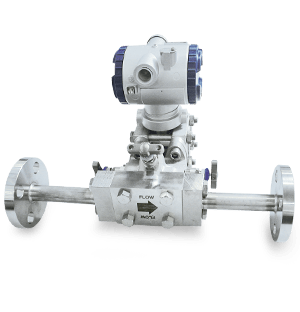

Débitmètres
à orifice intégré

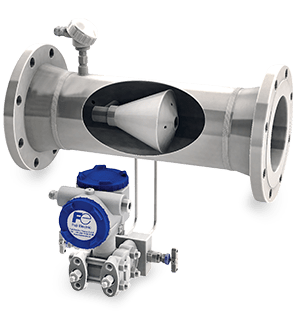

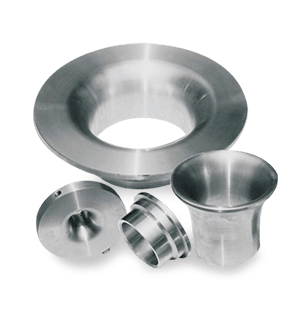

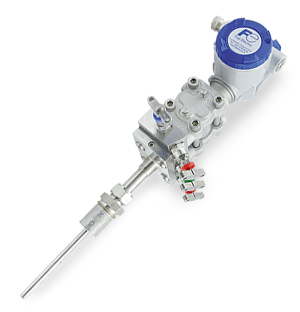

Venturis et TuyèresTubes de Pitot MoyennésDébitmètre
V-ConeTM
plaques a orifice diaphragmesdebitmetres a orifice integretuyerestubes de pitots moyennesdebitmetres v cone
Diamètre miniDN501/2′ NPTDN50DN50DN15
Diamètre maxiDN10001/2′ NPTDN800DN1500DN3000
Pression statique maxi500 bar160 barToutes50 bar689 bar
Température maxi200 °C120 °CToutes350 °C450 °C
Nombre de Reynolds>2 500>2 500>20 000>12 000>4 000
Rangeabilité5:15:15:110:110:1
Longueurs droites
(amont/aval)
3D/5D3D/5D5D/3D7D/4D0D/3D
Précision± 1,5 %± 2 %± 1 %± 1 %± 0,5 %
Perte de chargeMoyenneMoyenneMoyenneFaibleFaible
Applications             Gaz, vapeurs, fluides corrosifs et non corrosifs

Les organes déprimogènes : incontournables pour une mesure précise et fiable de vos fluides !

Optez pour la performance industrielle

/Les organes déprimogènes sont des dispositifs incontournables pour garantir une mesure de débit fiable, précise et conforme aux exigences industrielles, qu’il s’agisse de liquides, de gaz ou de vapeur. Grâce à leur conception robuste et standardisée (plaque à orifice, venturi, tuyère), ils assurent une parfaite compatibilité avec les environnements critiques et les systèmes d’automatisation industrielle.

Chez Fuji Electric, nous mettons à votre disposition une gamme complète d’organes de mesure différentiel, parfaitement adaptée aux applications les plus exigeantes dans les secteurs de l’énergie, de la chimie, du pétrole et gaz, du nucléaire ou encore de l’hydrogène. Combinés à nos transmetteurs de pression haute précision, ces dispositifs vous permettent d’optimiser le contrôle de vos procédés tout en maîtrisant vos coûts d’exploitation.

Besoin d’un conseil technique ou d’un dimensionnement sur-mesure ?
Nos experts vous accompagnent dans le choix et l’intégration de la solution la plus adaptée à vos contraintes.

Demandez une étude personnalisée dès maintenant et entrez dans une nouvelle dimension de maîtrise des débits industriels avec Fuji Electric.
