IHM – Interface homme machine TECHNOSHOT TS2060(i)

Les écrans tactiles programmables de la série TECHNOSHOT TS2000 sont faciles à visualiser et sont dotés d’écrans à cristaux liquides couleur TFT lumineux.

Un affichage haute résolution et un affichage à réponse rapide confèrent aux panneaux de la série TECHNOSHOT TS2000 une grande puissance d’expression.

Découvrez l’interface homme machine TECHNOSHOT TS2060(i)


IHM – Interface homme machine TECHNOSHOT TS2060/TS2060i

Les données de vos machines disponibles rapidement et facilement

ihm technoshot ts2060 ts2060i

Le Technoshot TS2060 est notre tout dernier modèle qui se décline en 2 formats avec ou sans Ethernet.

Des améliorations au niveau de la qualité d’affichage ont été apportées, une compatibilité USB 2.0 et une extension de la mémoire pour les données d’écran et de sauvegarde.

  • Communication simultanée avec 8 périphériques
  • 7 pouces WVGA (800×480)
  • Ecran TFT – format 16/9
  • LED rétroéclairé
  • 3 ports série
  • USB Maitre/Esclave
  • Ethernet
les donnees de vos machines

Spécifications des IHM – Interfaces homme machine TS2060 – TS2060i

Mémoire et Affichage Avancés

Avec une mémoire écran (FROM) de 2.5M bytes pour le TS2060 et 10.5M bytes pour le TS2060I, ces IHM offrent des capacités de stockage généreuses pour des applications complexes. En termes de mémoire de sauvegarde (SRAM), le modèle TS2060 vous permet de stocker 28k bytes contre 512k bytes pour le modèle TS2060I.

L’écran TFT couleur avec une résolution de 320 x 240 pixels et une taille d’affichage de 5.7 inches (QVGA) garantit une qualité d’image exceptionnelle. Le rétroéclairage LED offre une durée de vie impressionnante de 50,000 heures, assurant une visibilité fiable dans le temps.

Interface Tactile et Fonctionnalités Étendues

Les interrupteurs tactiles utilisent un film résistif analogique, permettant une interaction intuitive et précise. Les TS2060 et TS2060I sont équipés de six boutons de fonction pour une navigation aisée. Ces modèles offrent également une interface étendue, comprenant D-Sub 9 (uniquement disponible sur le modèle TS2060I), module à 8 broches (MJ1/2), carte SD (uniquement disponible sur le modèle TS2060I), Ethernet (uniquement disponible sur le modèle TS2060I), et USB avec un tye mini-B (Ver. 2.0) pour le TS2060 et le type A et mini-B (Ver. 2.0) pour le modèle TS2060I, permettant une connectivité polyvalente.

Alimentation et Environnement Robuste

Avec une plage de tension tolérée de DC24 V± 10%, les TS2060 et TS2060I sont adaptés à une variété d’environnements industriels. La demande maximale de puissance est de 13W ou moins, garantissant une efficacité énergétique optimale.

Ces IHM sont conçus pour fonctionner dans des conditions environnementales difficiles, avec une plage de température ambiante de -10°C à +50°C et une humidité de 85% RH ou moins (sans condensation). Une durée de vie de batterie de 5 ans à une température ambiante de 25℃ assure une fiabilité continue.

Installation Simplifiée et Certification Étendue

Avec des dimensions de 182.5 x 138.8 x 45.8 mm et une découpe de panneau de 174.0 x 131.0 mm, l’installation est simplifiée. La résistance à la terre de moins de 1000 et la protection de la structure conforme à IP65 sur le panneau frontal (avec joint) et IP20 sur le panneau arrière en font des IHM robustes.

Certifiés CE, KC, UL61010-1, UL61010-2-201, les TS2060 et TS2060I répondent aux normes internationales, assurant une performance fiable et sécurisée.

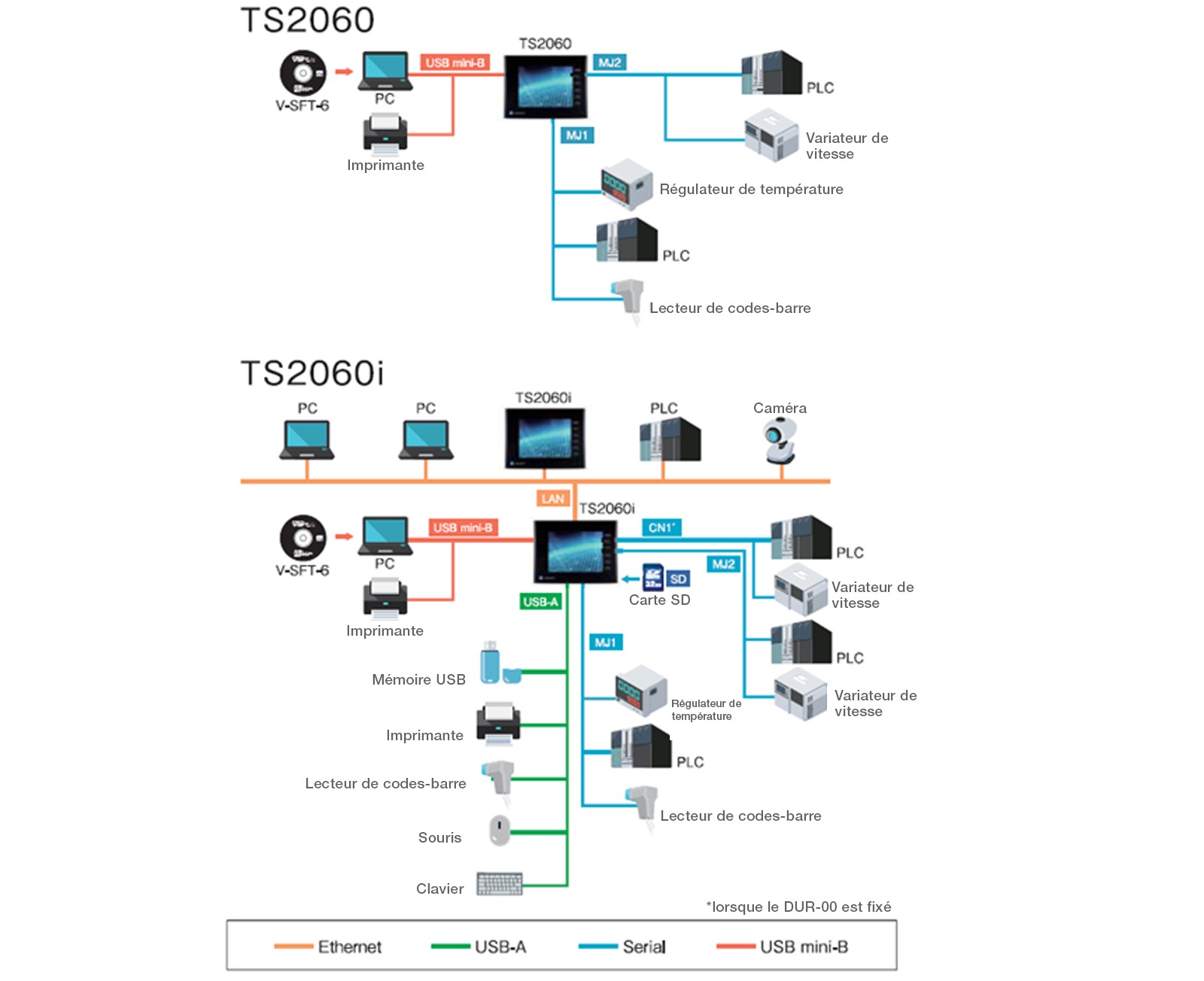

Système de configuration

systeme-de-configurateur-fr

Obtenez une lisibilité et une performance optimale avec l’interface homme machine TECHNOSHOT TS2060(i) !
