Régulateur de puissance SCR et gradateur à thyristor

Optimisation de la régulation de la température avec le régulateur de puissance SCR

Imaginez un monde dans lequel vous auriez à portée de main un contrôle précis de vos systèmes de chauffage industriels, offrant des performances optimales, une efficacité énergétique et une durée de vie prolongée de l’équipement. Entrez dans le monde des régulateurs de puissance SCR. Ces dispositifs avancés ont révolutionné la régulation de la puissance dans diverses industries, offrant un contrôle et des économies d’énergie inégalés.

optimisation de la regulation de la temperature

regulateur de puissance scr applications et industries

Régulateur de puissance SCR

Fuji Electric, fabricant de premier plan, propose une gamme complète de régulateurs de puissance SCR destinés à diverses applications et industries.

Des régulateurs monophasés aux régulateurs triphasés, ces produits présentent une pléthore de caractéristiques et de capacités. Que vous ayez besoin d’une solution simple et rentable ou d’un appareil à hautes performances doté de fonctionnalités avancées, Fuji Electric a ce qu’il vous faut.


Les solutions de régulation Fuji Electric

Fuji Electric fournit une variété de produits de régulateurs de puissance SCR, y compris :

  • Le régulateur de puissance SCR universel REVO C pour les applications monophasées et triphasées
  • Régulateur de puissance SCR REVEX PA avec fonctions avancées Régulateurs de puissance multicanaux pour éléments chauffants.
  • Le régulateur de puissance SCR universel REVO C est équipé de paramètres réglables tels que la tension, le courant et la fréquence, ainsi que d’une fonction de démarrage progressif, ce qui le rend adapté aux applications monophasées et triphasées.
  • Le contrôleur de puissance REVEX PA SCR, quant à lui, est conçu pour des applications plus avancées et offre des paramètres réglables similaires, ainsi que des caractéristiques de pointe et une efficacité énergétique.

    Les gammes de produits Fuji Electric répondent à un large éventail d’exigences et d’applications, ce qui vous garantit de trouver le contrôleur adapté à vos besoins.

gamme regulateurs de puissance scr

Fuji Electric offre une gamme de solutions de contrôleurs de puissance SCR, y compris les séries APR-D, APR-V et PWMAPR. Ces gammes de produits sont conçues pour offrir une grande précision, une grande vitesse et une grande fiabilité, garantissant des performances de premier ordre dans diverses applications, y compris le contrôle de l’alimentation en courant continu.

La série APR-D est dotée d’un contrôle de phase et de cycle, ainsi que d’un contrôle par thyristor, ce qui en fait une option abordable avec marquage CE.

La série APR-V, quant à elle, est une série haute performance avec commande par thyristor et marquage UL/CE, offrant une commande par rétroaction et des fonctions de protection intégrées.

Enfin, la série PWMAPR est dotée d’une commande IGBT et d’une sortie sinusoïdale, ce qui en fait une solution polyvalente et efficace pour une large gamme d’applications. Avec la gamme complète de produits Fuji Electric, vous êtes sûr de trouver le contrôleur de puissance SCR adapté à vos besoins spécifiques.

gamme controleurs de puissance scr

Fuji Electric met à votre disposition une gamme complète de thyristors de puissance pour piloter les charges résistives ou inductives de vos transformateurs. Que la charge soit constante ou variable, inductive ou résistive, nous avons le bon gradateur de puissance de thyristor pour répondre à vos exigences exactes.

Caractéristiques


Plongeons dans le monde des régulateurs de puissance SCR, en explorant leurs composants, leurs avantages et la manière de sélectionner le régulateur de puissance SCR adapté à votre application.

principaux points a retenir

Principaux points à retenir

  • Les régulateurs de puissance SCR sont des dispositifs précis et très fiables pour les applications de chauffage industriel.
  • Pour choisir le bon régulateur SCR, il faut comprendre l’angle de phase et le contrôle du passage à zéro, ainsi que les régulateurs monophasés ou triphasés.
  • Les avantages comprennent une fiabilité accrue, une efficacité énergétique et des économies, une fonction de démarrage progressif, ainsi que des performances et une longévité impressionnante avec une installation et une maintenance adéquates.

comprendre les regulateurs de puissance scr

Comprendre les régulateurs de puissance SCR

Les régulateurs de puissance SCR sont devenus la solution de choix pour la régulation de la température dans les applications de chauffage industriel dans une multitude d’industries, y compris la fabrication du verre, des plastiques et des semi-conducteurs. Depuis leur développement à la fin des années 1950, leurs capacités de gestion de la puissance ont augmenté de manière exponentielle, passant de quelques centaines de watts à plusieurs mégawatts, ce qui contribue à prolonger la durée de vie des appareils de chauffage.

Mais que sont exactement les régulateurs de puissance SCR et comment fonctionnent-ils ? À la base, les régulateurs de puissance SCR utilisent des redresseurs contrôlés au silicium (SCR) pour permettre une commutation rapide et une gestion précise de la puissance. Ils offrent une solution rentable pour la régulation de la puissance d’alimentation, en fournissant :

  • une grande fiabilité
  • résolution infinie
  • réponse rapide
  • paramètres de contrôle de la puissance réglables
  • maintenance minimale.

Un examen approfondi des principaux composants et des fonctions de ces puissants appareils nous permettra de mieux comprendre leur fonctionnement interne et leur forme.

redresseurs controles au silicum scr

Redresseurs contrôlés au silicium (SCR)

Les redresseurs contrôlés au silicium (SCR) sont le cœur et l’âme des régulateurs de puissance SCR. Ces composants permettent une commutation rapide, ce qui permet un contrôle précis de la puissance de sortie. Essentiellement, les SCR fonctionnent comme des commutateurs à grande vitesse, permettant aux régulateurs de puissance de réguler l’alimentation électrique de divers types de charges de chauffage industriel.

Les thyristors, qui font partie intégrante des régulateurs de puissance SCR, jouent un rôle crucial dans ce processus de régulation. Les thyristors peuvent ajuster le point d’allumage de chaque demi-cycle de l’onde sinusoïdale CA complète, en utilisant deux méthodes de contrôle proportionnel : la commutation à tension nulle et l’allumage à angle de phase. Ce degré de contrôle permet un réglage fin de la puissance de sortie, garantissant un fonctionnement efficace et fiable dans diverses applications.


composants et fonctions

Composants et fonctions

Outre les SCR, d’autres composants essentiels des régulateurs de puissance SCR comprennent des fusibles à semi-conducteurs intégrés et des modules en option. Ces éléments fonctionnent ensemble pour garantir des performances, une sécurité et une efficacité optimales. Par exemple, les fusibles à semi-conducteurs intégrés offrent une protection supplémentaire contre les surcharges et les courts-circuits, tandis que les modules disponibles peuvent offrir des fonctions supplémentaires telles que le démarrage progressif.

La combinaison de ces composants permet aux régulateurs de puissance SCR d’assurer un contrôle précis de la puissance, ce qui se traduit par un meilleur fonctionnement et des économies d’énergie accrues. Ce niveau de contrôle et d’efficacité est inégalé par les méthodes traditionnelles de contrôle de la puissance, ce qui fait des régulateurs de puissance SCR le meilleur choix pour une large gamme d’applications de chauffage industriel.


choisir le bon regulateur de puissance scr

Choisir le régulateur de puissance SCR adapté à votre application

Avec une myriade de contrôleurs de puissance SCR disponibles sur le marché, choisir celui qui convient à votre application peut être une tâche décourageante. Pour prendre une décision éclairée, il faut tenir compte des différences entre le contrôle de l’angle de phase et le contrôle du passage à zéro, ainsi que des contrôleurs monophasés et triphasés.

Comprendre les nuances entre ces méthodes de contrôle et ces types de contrôleurs vous aidera à identifier la solution idéale pour répondre à vos besoins spécifiques. Que vous ayez besoin d’une régulation de puissance précise pour un processus de fabrication délicat ou d’une solution plus économique pour une application moins exigeante, il existe un régulateur de puissance SCR conçu pour répondre à vos besoins.

regulateur de puissance adapte a votre application

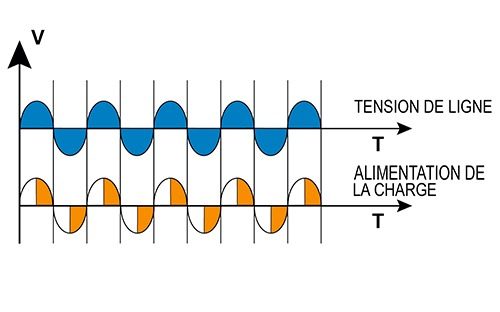

phase angle pa schema fr

Contrôle de l’angle de phase et du passage à zéro

Le contrôle de l’angle de phase et le contrôle du passage par zéro sont deux méthodes distinctes de contrôle de la puissance de sortie dans les régulateurs de puissance SCR. Le contrôle de l’angle de phase consiste à modifier l’angle d’allumage du SCR pour réguler la puissance fournie à la charge, ce qui permet un contrôle à résolution fine et une régulation précise de la puissance. D’autre part, le contrôle du passage à zéro est une approche plus simple et plus rentable, qui consiste à activer le SCR au point de passage à zéro de la forme d’onde CA, ce qui permet de réduire les harmoniques et les interférences électriques. Cependant, elle offre une résolution de contrôle limitée et peut ne pas convenir aux applications qui nécessitent une régulation précise de la puissance.

Le choix entre le contrôle de l’angle de phase et le contrôle du passage par zéro dépend en fin de compte des exigences de l’application. Le contrôle de l’angle de phase est avantageux pour les applications qui nécessitent une régulation précise de la puissance, tandis que le contrôle du passage par zéro est plus adapté aux applications dont les exigences de précision sont moins strictes et qui mettent l’accent sur le rapport coût efficacité.

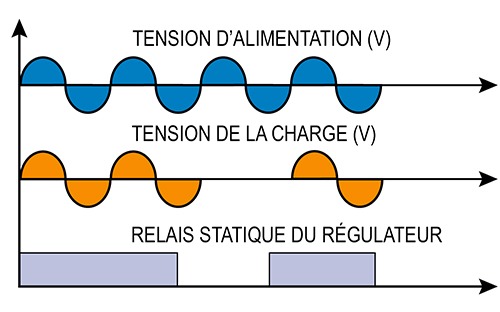

mode passage a zero schema fr

regulateurs monophase ou triphase

Régulateurs monophasés ou triphasés

Un autre facteur essentiel à prendre en compte lors de la sélection d’un régulateur de puissance SCR est le choix entre les régulateurs monophasés et les régulateurs triphasés. Les régulateurs monophasés sont utilisés pour réguler la puissance de sortie d’un circuit CA monophasé, tandis que les régulateurs triphasés sont utilisés pour réguler la puissance de sortie d’un circuit CA triphasé.

Les régulateurs monophasés ont tendance à être plus économiques et plus simples à installer et à entretenir, ce qui en fait un choix approprié pour les petites charges. En revanche, les régulateurs triphasés offrent plus de puissance et sont mieux adaptés à la gestion de charges plus importantes, car ils peuvent tirer de l’énergie des trois lignes d’alimentation.

En pesant les avantages de chaque type de régulateur, vous pourrez choisir celui qui convient le mieux à votre application.


avantages des regulateurs de puissance scr

Avantages des régulateurs de puissance SCR par rapport aux méthodes traditionnelles de contrôle de la puissance

Les avantages des régulateurs de puissance SCR par rapport aux méthodes traditionnelles de contrôle de la puissance sont nombreux.

En voici quelques-uns :

  1. Précision de régulation plus précise
  2. Fiabilité accrue
  3. Efficacité énergétique et rentabilité accrues
  4. Capacité à fournir une puissance de sortie précise

Ces avantages permettent un fonctionnement plus précis et plus fiable. Mais les avantages ne s’arrêtent pas là. Les régulateurs de puissance SCR offrent également des caractéristiques telles que le démarrage progressif, qui peut être crucial dans des applications spécifiques, ainsi qu’une efficacité énergétique et des économies impressionnantes. Une exploration détaillée de ces avantages est présentée ci-après.


Fonctionnalité de démarrage progressif

La fonction de démarrage progressif est l’une des caractéristiques principales des régulateurs de puissance SCR, permettant une augmentation graduelle de la puissance de sortie afin d’éviter les fluctuations soudaines de température. Cette fonction de contrôle est particulièrement bénéfique lorsqu’elle est utilisée avec des moteurs électriques à courant alternatif, car elle protège le moteur des dommages potentiels causés par des afflux soudains de puissance. En outre, la fonction de démarrage progressif réduit la charge et le couple pendant le démarrage, ce qui permet un démarrage et un arrêt en douceur et contrôlés.

Dans diverses applications, la fonctionnalité de démarrage progressif peut changer la donne. En permettant une augmentation progressive de la puissance de sortie, cette fonction peut offrir les avantages suivants :

  • Prolonger la durée de vie de votre équipement
  • Assurer un fonctionnement plus stable
  • Améliorer les performances globales
  • Réduire les coûts de maintenance.
  • Efficacité énergétique et économies

L’efficacité énergétique est un facteur crucial dans le monde actuel soucieux de l’environnement. Les régulateurs de puissance SCR excellent dans ce domaine, offrant jusqu’à 30 % d’économies d’énergie et de coûts, selon l’application. En minimisant le gaspillage d’énergie et en optimisant l’utilisation de l’énergie, les régulateurs de puissance SCR vous permettent non seulement d’économiser de l’argent, mais aussi de contribuer à un avenir plus vert et plus durable.

En outre, les régulateurs de puissance SCR offrent plusieurs avantages :

  • Ils nécessitent moins d’entretien que les dispositifs mécaniques, ce qui réduit les coûts.
  • Ils offrent des performances et une efficacité énergétique exceptionnelles.
  • Ils permettent de réaliser des économies, ce qui en fait un choix judicieux pour toute application de chauffage industriel.

    En choisissant un régulateur de puissance SCR, vous investissez dans un dispositif qui offre ces avantages.


Installation, maintenance et dépannage

Le choix du bon contrôleur de puissance SCR n’est qu’un début. Une installation, une maintenance et un dépannage corrects sont essentiels pour garantir des performances optimales et la longévité de l’équipement. Dans ces domaines, nos conseils porteront sur les précautions de sécurité et les meilleures pratiques pour l’installation et l’entretien de votre régulateur de puissance SCR.

En outre, nous examinerons certains problèmes et solutions courants liés aux régulateurs de puissance SCR, afin de vous aider à dépanner et à résoudre efficacement les problèmes que vous pourriez rencontrer en cours de route.

Précautions de sécurité et meilleures pratiques

Lors de l’installation et de l’entretien de votre contrôleur de puissance SCR, la sécurité doit toujours être votre priorité absolue. En respectant les précautions de sécurité recommandées et les meilleures pratiques, vous pouvez garantir des performances optimales et la longévité de votre appareil. Des techniques d’installation et d’entretien appropriées permettent d’éviter les dommages à l’équipement, les risques électriques et les temps d’arrêt coûteux.

Voici quelques bonnes pratiques pour l’entretien de votre régulateur de puissance SCR :

  • Inspecter régulièrement le contrôleur pour détecter tout signe d’usure ou de dommage
  • S’assurer que toutes les connexions sont sûres
  • Suivre les directives du fabricant pour l’installation, le fonctionnement et l’entretien.

En prenant ces précautions, vous serez sur la bonne voie pour une expérience sans problème avec votre régulateur de puissance SCR.

Problèmes courants et solutions

Bien que les régulateurs de puissance SCR soient conçus pour être fiables et durables, des problèmes peuvent encore survenir de temps à autre. Parmi les problèmes les plus fréquents associés à ces dispositifs, citons la réduction de la durée de vie du SCR et le courant d’appel. Pour dépanner et résoudre ces problèmes, il peut être nécessaire de vérifier l’alimentation, d’inspecter le SCR et de le remplacer si nécessaire.

Le fait de connaître les problèmes courants et leurs solutions peut vous aider à résoudre rapidement les problèmes qui peuvent survenir, en garantissant un temps d’arrêt minimal et des performances optimales. En restant vigilant et en traitant les problèmes rapidement, vous pouvez maximiser les avantages de votre régulateur de puissance SCR et profiter d’une application de chauffage industriel plus efficace et plus productive.


Les régulateurs de puissance SCR ont révolutionné le contrôle de la puissance et la régulation de la température dans diverses industries, offrant un contrôle inégalé, une efficacité énergétique et des économies de coûts. En comprenant leurs composants, leurs avantages et les produits proposés par les principaux fabricants tels que Fuji Electric, vous pourrez prendre une décision éclairée lors de la sélection du régulateur adapté à votre application. Une installation, une maintenance et un dépannage corrects sont essentiels pour garantir des performances optimales et la longévité de l’équipement. En respectant les précautions de sécurité et les meilleures pratiques, vous pourrez profiter d’une expérience fluide et sans problème avec votre régulateur de puissance SCR.

Entrez dans le monde des régulateurs de puissance SCR et libérez tout le potentiel de vos applications de chauffage industriel.


Questions fréquemment posées

Quel est le rendement du régulateur de puissance SCR ?

Le régulateur de puissance SCR est très efficace, avec un rendement impressionnant de 99,8 %. Ses multiples modes d’allumage offrent également aux utilisateurs la possibilité de s’adapter à leurs applications individuelles.

Quelle est la fonction du régulateur de puissance SCR ?

Le régulateur de puissance SCR est un dispositif de commutation à semi-conducteurs qui fournit un contrôle rapide, infiniment variable et proportionnel de l’énergie électrique pour la régulation de la tension et la régulation de la température dans les systèmes d’énergie électrique. Il est principalement utilisé pour les processus industriels tels que les éléments chauffants dans les fours, les étuves ou les fours, avec un courant nominal de 25/40/75/90A ou plus et une tension nominale de 220VAC, 1 phase ou 380VAC, 3 phases, 3 fils. Les signaux de commande sont de différents types pour la sélection ou de différents types pour la commutation.

Combien de watts peuvent être contrôlés par le SCR ?

Le SCR peut fournir jusqu’à 100 watts ou plus de puissance de sortie de charge, ce qui permet un contrôle efficace d’une variété de systèmes.

Quelles sont les industries qui utilisent couramment les régulateurs de puissance SCR ?

Les régulateurs de puissance SCR sont couramment utilisés dans des industries telles que la fabrication de verre, de plastique et de semi-conducteurs. Améliorez les performances des systèmes de chauffage électrique et des éléments chauffants, en assurant un contrôle optimal des fours industriels, des éléments tubulaires, des réchauffeurs à brides, des réchauffeurs céramiques, des réchauffeurs à circulation de fluide et des réchauffeurs d’air. En outre, améliorez les systèmes de chauffage des conduits et personnalisez le contrôle de la température pour les éléments chauffants à cartouche et à bande.

Quelle est la différence entre le contrôle de l’angle de phase et le contrôle du passage à zéro ?

Le contrôle de l’angle de phase ajuste l’angle d’allumage du SCR pour réguler la puissance fournie à la charge, tandis que le contrôle du passage à zéro active le SCR au point de passage à zéro de la forme d’onde CA.

Quelles sont les applications des régulateurs de puissance SCR ?

Ils excellent dans la gestion des fours industriels, facilitant la croissance des cristaux et le traitement des matériaux composites. Vous pouvez également les utiliser pour contrôler l’atmosphère dans les chambres climatiques et les autoclaves, réguler la température dans les échangeurs de chaleur, les recuits, les séchoirs, les chaudières et les fours, maintenir des conditions stériles dans les pasteurisateurs, les stérilisateurs et les incubateurs, et rationaliser les opérations dans les extrudeuses, les souffleuses et les moules à injection. Améliorez le traitement par lots, contrôlez la pression de fusion, optimisez les méthodes de désinfection, renforcez le chauffage à l’état de traces et améliorez la distillation industrielle.


Révolutionnez dès maintenant la régulation de la puissance grâce aux régulateurs de puissance Fuji Electric !
