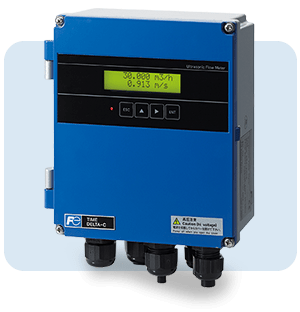

Le débitmètre à ultrasons FSV de Fuji Electric est la dernière génération de débitmètres liquides à ultrasons haute performance utilisant la technologie du temps de transit. Il est particulièrement efficace dans les applications où une grande précision est requise et où le débitmètre doit être installé sans arrêter le processus. C’est l’option parfaite pour mesurer les débits de liquides relativement propres et homogènes dans des conduites fermées et remplies.
Découvrez le débitmètre à ultrasons pour liquide Time Delta-C
Signaux de sortie : 4-20 mA, sortie impulsion et sortie alarme
Communication RS485 MODBUS™ en option
Quel est le principe du débitmètre à ultrasons pour liquides FSV ?

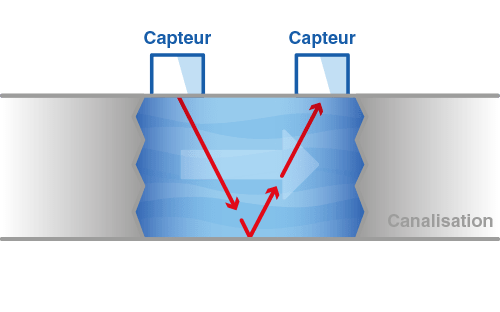

Les débitmètres à ultrasons fonctionnent sur le principe du temps de transit.
Ces débitmètres fonctionnent en comparant le temps de parcours d’un signal ultrasonique à contre-courant (en amont) et le temps de parcours d’un signal ultrasonique avec le débit (en aval).
La différence entre ces temps de transit est proportionnelle au débit, et le débitmètre convertit cette information en débit et en total.
Comment fonctionne le débitmètre à ultrasons pour liquides FSV ?

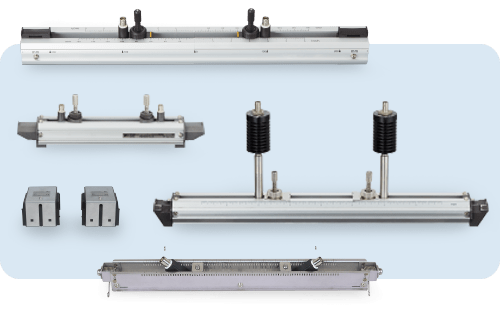

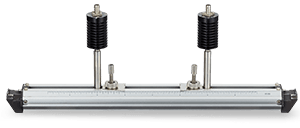

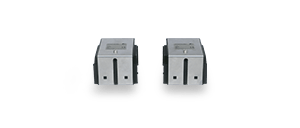

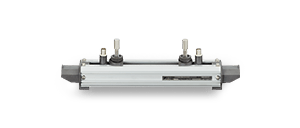

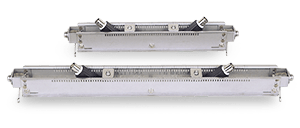

Le débitmètre FSV utilise des capteurs à pinces.
Ces capteurs se fixent à l’extérieur des tuyaux peuvent être utilisés sur des tuyaux de 13 à 6000 mm (0,5 à 235 pouces) à des températures de liquide de -40 à 200°C (-40 à 390°F).
La disposition requise pour le système de tuyauterie est un parcours rectiligne de 10x et 5x diamètres de tuyaux en amont et en aval respectivement.

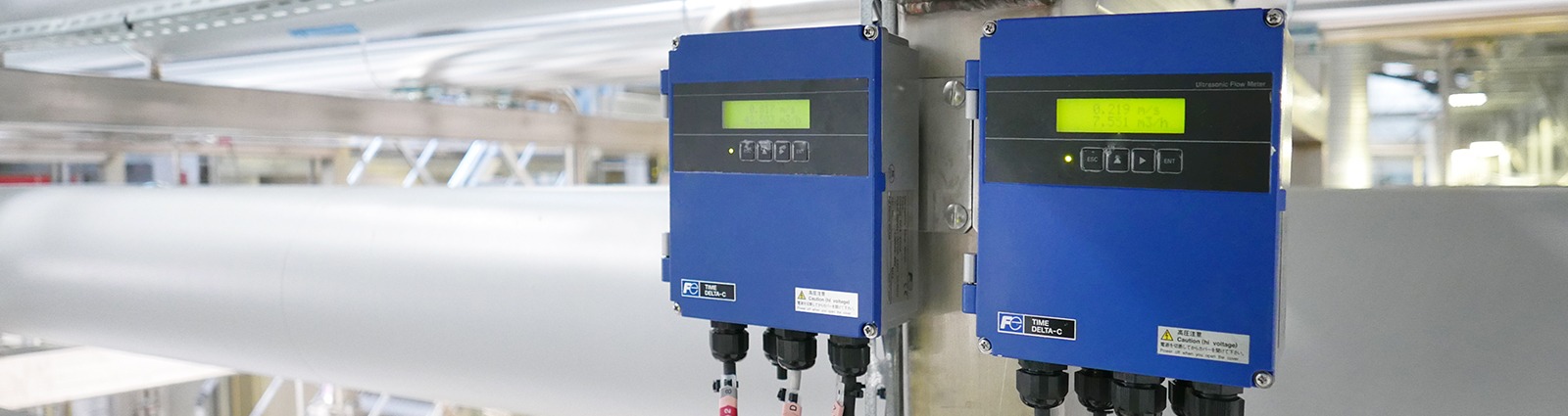

Les transducteurs sont montés à l’extérieur de la conduite, ce qui constitue une méthode supérieure aux débitmètres à insertion et aux autres types d’instruments de mesure du débit plus traditionnels et invasifs. Ce produit est pratiquement sans entretien.
Quels sont les avantages du débitmètre à ultrasons pour liquides FSV ?

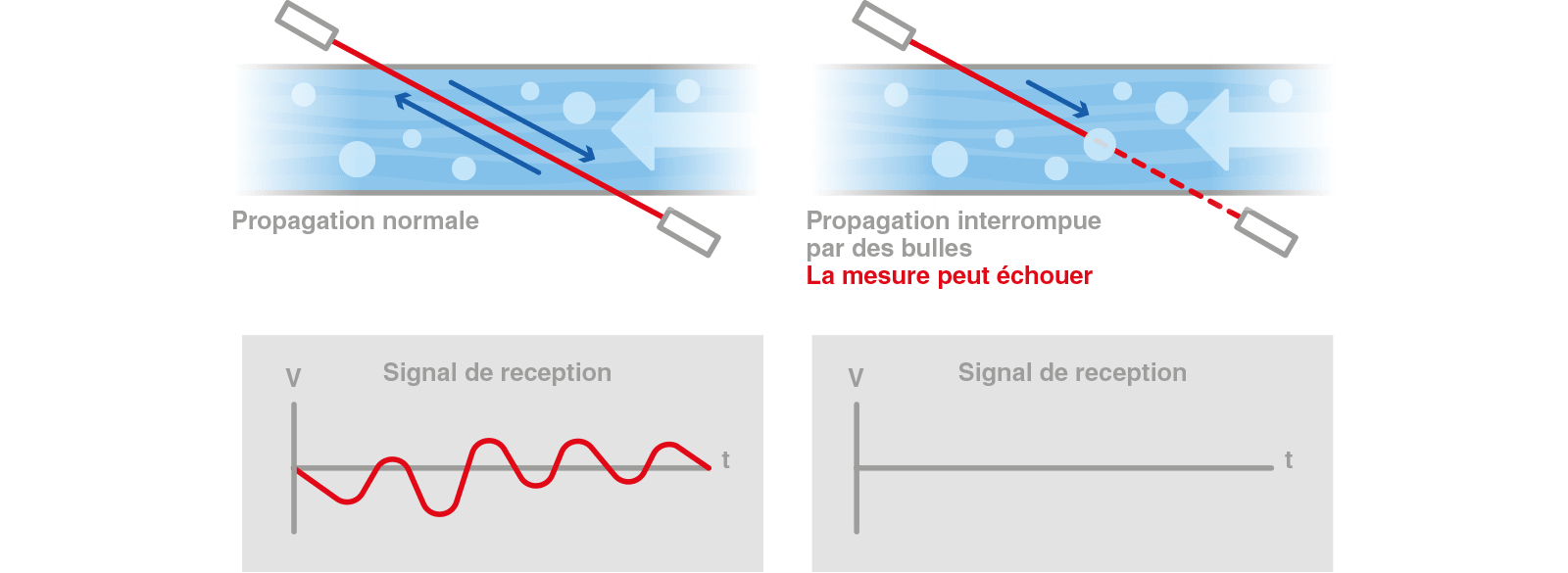

La technologie avancée de traitement des signaux numériques et anti-bulles
La technologie avancée de traitement des signaux numériques permet au FSV d’offrir une solution compacte et légère avec des précisions meilleures que ±1% du débit, avec une influence minimale de la pression ou de la température du fluide mesuré.
En outre, il offre les meilleures performances anti-bulles de sa catégorie, permettant des lectures précises même lorsque la teneur en bulles d’air atteint 12 % du volume à une vitesse de 0.3m/s.
Sa construction robuste le rend idéal pour une installation dans des environnements intérieurs et extérieurs où une protection IP66 (NEMA 4X) est requise.
Large choix de sorties de mesure
Le débitmètre possède trois sorties de mesure qui peuvent être sélectionnés pour afficher le débit (volume ou masse) et le débit total.
Diverses options de sortie, telles que 4-20 mA, transistors et RS485 (Modbus) sont disponibles pour des seuils d’alarme configurables.

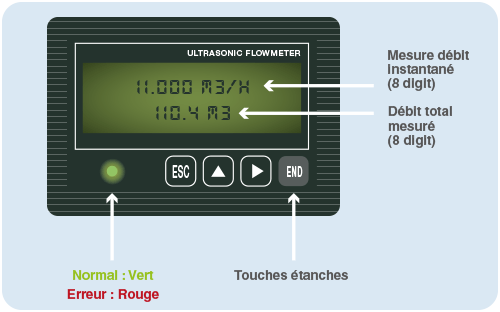

Interface opérateur simple et intuitive
Le débitmètre ultrasonique FSV est un compteur compact avec un choix d’affichages de lecture. La configuration est simple et intuitive grâce aux boutons-poussoirs situés sur le panneau avant. Il peut être configuré pour étalonner automatiquement le capteur de débit et transmettre les données par RS485 (Modbus) sur des distances allant jusqu’à 350 m.
Un afficheur et un clavier intégré permettent à l’utilisateur la configuration et la visualisation de l’ensemble des paramètres. Les menus internes sont disponibles en plusieurs langues (Français, anglais, allemand, espagnol et japonais).
Le débitmètre comprend un outil de calcul de l’espacement des capteurs.

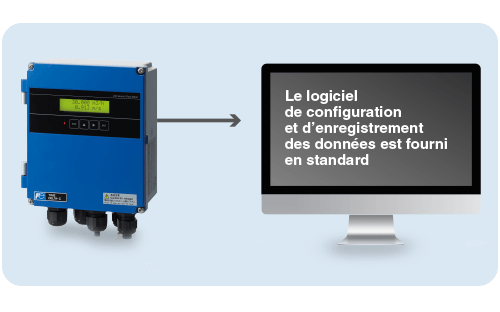

Logiciel de configuration PC
Le débitmètre peut également être configuré à l’aide d’un logiciel compatible PC fourni gratuitement avec chaque convertisseur et d’un câble de chargement.
Le logiciel permet :
La configuration des paramètres internes
La sauvegarde et chargement des paramètres de configuration
L’aide à la mise en service (enregistrement, mode oscilloscope, fonctions de maintenance etc.)

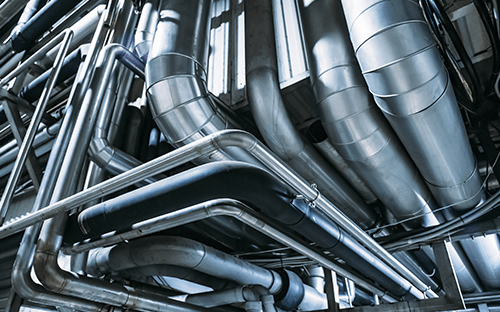

Quels sont les domaines d’application du débitmètre à ultrasons pour liquides FSV ?
Le débitmètre à ultrasons à montage fixe Time Delta-C modèle FSV est composé d’un capteur se fixant sur la conduite (DN 13 à 6000 mm suivant les capteurs) et d’un convertisseur numérique monté à distance. Il s’installe en poste fixe contrairement à la version portable.
La vitesse d’écoulement peut être bidirectionnelle et varier de -32 à +32 m/s.
Les débitmètres FSV sont bien adaptés aux fluides relativement propres avec une aération faible à modérée.
Mise en service et entretien des bâtiments (Hotels, hopitaux…)
Parcs aquatiques, piscines et aquariums
Industries des semi-conducteurs
Caractéristiques
Adaptabilité à une Gamme Étendue de Fluides
Conçu pour mesurer des liquides homogènes propageant des ondes ultrasoniques, ce capteur s’applique à une variété de fluides tels que l’eau de service, l’eau usée, l’eau industrielle, l’eau de mer, l’eau pure, l’eau d’arrosage, et même des liquides plus visqueux tels que l’huile.
Mesure Ultrasonique Précise
La technologie de mesure à ultrasons par différence de temps de transit avec une voie garantit une précision remarquable. Avec une échelle de mesure allant de 0 à ±0.3 à ±32 m/s, ce capteur couvre une vaste plage de vitesses d’écoulement.
Plage de Température Étendue
L’une des caractéristiques les plus remarquables de ce capteur est sa capacité à fonctionner dans une plage de température du fluide allant de -40°C à une impressionnante limite supérieure de 200℃. La performance à haute température dépend du capteur spécifique utilisé, offrant une flexibilité inégalée pour des applications variées.

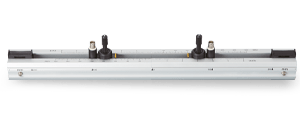

Note 1 Choisir le FSSC pour les tuyauteries suivantes : Tuyau en PP avec une épaisseur de 15 mm ou plus Tuyau en PVDF pipe avec une épaisseur de 9 mm ou plus Tuyau en métal avec revêtement, tuyaux avec corrosion interne, tuyau avec revêtement interne (bitume, téflon, ciment ou caoutchouc), ou autre tuyau à travers lequel les ondes ultrasoniques ont du mal à traverser.
Plage Étendue et Précision
Avec une précision de ±1,0% (pour des vitesses d’écoulement ≥2 m/s), ce capteur offre des mesures fiables même dans des conditions de débit variables. La plage étendue de mesure permet de répondre aux exigences de diverses applications industrielles.
Temps de Réponse Rapide
Avec un temps de réponse de seulement 0.2 secondes en mode haute vitesse, ce capteur assure une réactivité immédiate aux changements dans le débit, permettant un contrôle précis des processus.
Conditions Environnementales Exigeantes
Le capteur est conçu pour fonctionner dans des conditions environnementales difficiles :
Température de fonctionnement du convertisseur : -20°C à +55°C
Température de fonctionnement du capteur : -20°C à +60°C…80°C (dépend du capteur)
Sorties Polyvalentes
Le capteur offre diverses options de sortie pour s’adapter à différents systèmes :
Sortie analogique : 4–20 mA CC, 1 point (charge maxi.: 600Ω)
Sortie impulsion totale : 1 imp/jour à 100 imp/s (collecteur ouvert)
Communication série : RS-485 (MODBUS) (en option)
Interface Conviviale
Doté d’un afficheur LCD rétroéclairé avec 2 lignes et 16 chiffres, le capteur offre une interface utilisateur claire et facile à lire. Le clavier à 4 touches (ESC, up, shift, enter) permet une opération simple en face avant, et la version IP66 assure une protection accrue.
Alimentation et Boîtier Robuste
Alimenté par une tension de 100–240 V CA, 50/60 Hz, ou 20–30 V CC, le capteur s’adapte à différentes configurations d’alimentation électrique. Le boîtier du convertisseur en alliage d’aluminium offre une protection IP66, idéale pour les environnements difficiles, tandis que la version IP67 offre une protection encore plus étendue.
Options de Montage
Le capteur offre une flexibilité d’installation avec des options de montage mural ou sur tube, permettant une intégration aisée dans divers environnements industriels.
Dimensions Compactes et Robustes
Avec des dimensions de H170 x L142 x P70 mm pour la version IP66 et H220 x L230 x P95 mm pour la version IP67, le capteur se distingue par sa compacité et sa robustesse.
Choisissez la précision du débitmètre à ultrasons pour liquide, pour des mesures fiables sans interruption de production !
