Débitmètre à ultrasons M-Flow PW

Le fixe est un appareil léger et compact, composé d’un capteur adaptable sur une conduite de diamètre variable et d’un convertisseur numérique distant.

Découvrez le débitmètre à ultrasons M-Flow PW


Débitmètre à ultrasons en poste fixe M-Flow PW

debitmetre pour liquide compact et leger

Débitmètre pour liquide compact et léger

Ce débitmètre à ultrasons à montage fixe est composé d’un capteur se fixant sur la conduite (DN 25 à 1200 mm suivant les capteurs) et d’un convertisseur numérique monté à distance.

Il permet la mesure de la vitesse d’écoulement de -10 à +10 m/s et du débit d’un liquide bidirectionnelle.


Avantages

avantages

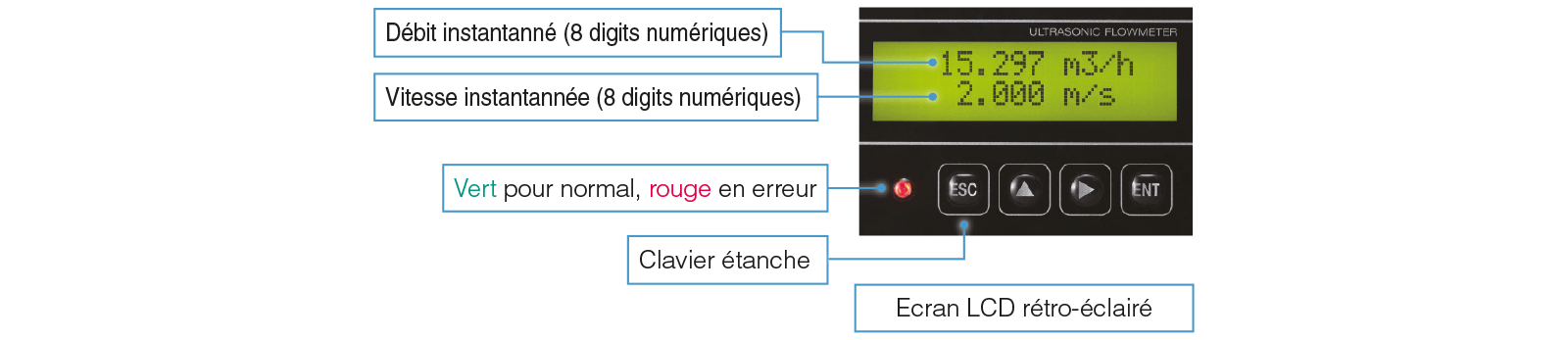

Interface opérateur accessible sans ouvrir le boîtier

Un afficheur et un clavier intégré permettent à l’utilisateur la configuration et la visualisation de l’ensemble des paramètres.

Les menus internes sont disponibles en plusieurs langues (français, anglais, allemand, espagnol et japonais).

interface operateur accessible schema

logiciel de configuration pc

Logiciel de configuration PC

  • Configuration des paramètres internes,
  • Sauvegarde et chargement des paramètres de configuration,
  • Aide à la mise en service (enregistrement, mode oscilloscope, fonctions de maintenance etc.)
  • Fourni gratuitement avec chaque convertisseur.

Caractéristiques

Adaptabilité à Divers Fluides

Le FSS est conçu pour mesurer des liquides homogènes capables de propager des ondes ultrasoniques, incluant l’eau de service, l’eau usée, l’eau industrielle, l’eau de mer, l’eau pure, l’eau d’arrosage, l’huile, et bien d’autres. Cette polyvalence en fait une solution idéale pour une gamme étendue d’applications industrielles.

Mesure à Ultrasons par Différence de Temps de Transit

Le FSS utilise une méthode de mesure à ultrasons par différence de temps de transit avec une voie, garantissant une précision optimale même dans des conditions variables.

Choix de Capteurs et de Tuyauteries

Le FSS offre différentes options de capteurs en fonction du type de montage, du diamètre extérieur et du matériau de la tuyauterie :

Les trois capteurs fonctionnent avec les matériaux de type plastique (PVC, etc.) ou métal (acier inox, acier, cuivre, aluminium, etc.).

À noter qu’il faudra choisir le capteur FSSC pour les tuyauteries suivantes :

Plage Étendue et Précision

Le FSS offre une plage de mesure allant de 0 à ±0.3…±10 m/s avec une précision exceptionnelle de ±1,0% de la vitesse (pour des vitesses d’écoulement ≥2 m/s).

Température de Fonctionnement et Temps de Réponse

Le capteur fonctionne dans des plages de température étendues :

Avec un temps de réponse rapide de 0,2 secondes en mode haute vitesse, le FSS offre une réactivité optimale dans des conditions dynamiques.

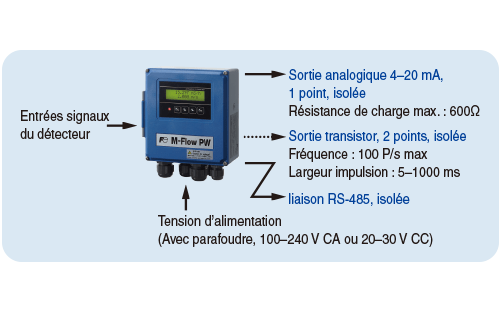

Sorties et Communication

Le FSS propose des sorties variées pour une intégration facile :

Affichage et Alimentation

Doté d’un afficheur LCD avec rétro-éclairage de 2 lignes et 16 chiffres, le FSS offre une interface utilisateur conviviale avec un clavier à 4 touches. Alimenté par une tension de 100–240 V CA, 50/60 Hz, ou 20–30 V CC, il assure une alimentation stable.

Boîtier Convertisseur et Montage

Le boîtier convertisseur en résine ABS assure une protection IP65, résistant aux environnements industriels difficiles. Il peut être monté soit sur un mur, soit sur un tube, offrant une flexibilité dans l’installation.

Dimensions Compactes

Le convertisseur se distingue par ses dimensions compactes de H140 x L130 x P70 mm, optimisant l’espace d’installation.

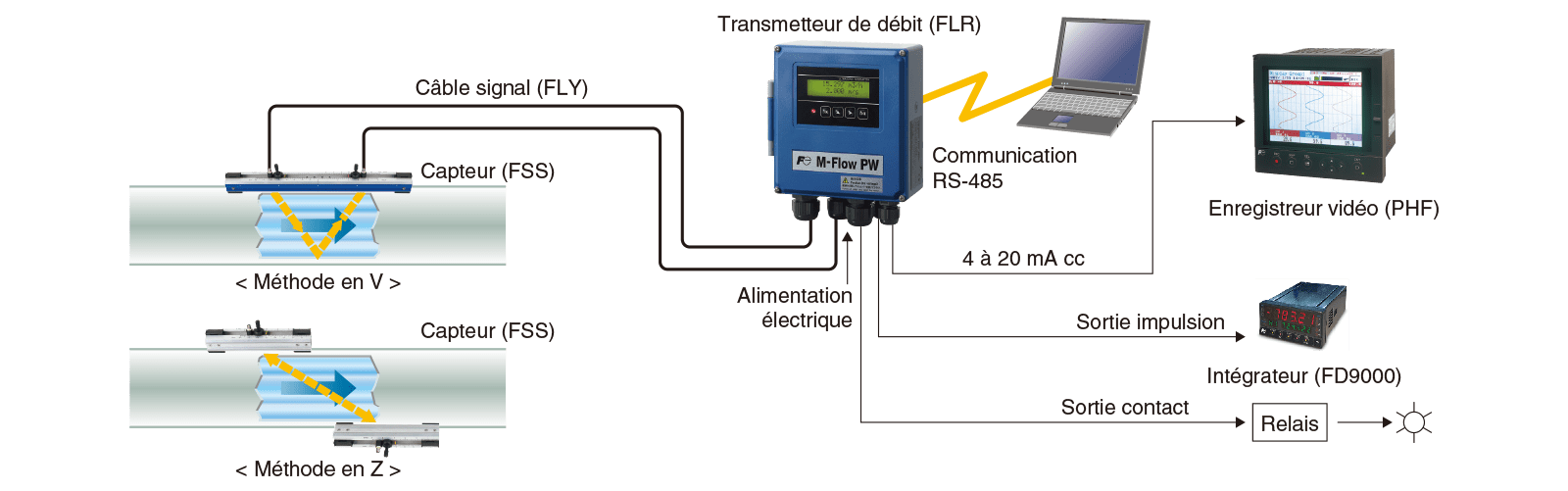

exemple de configuration schema

Compact et précis : n’attendez plus et optez pour le débitmètre à ultrasons fixe M-Flow pour la mesure de vos fluides !
