Débitmètre ultrasonique intégré compact S-Flow

Cet instrument de mesure est un débitmètre à ultrasons de type clamp-on qui peut mesurer le débit volumétrique d’un liquide à l’intérieur d’un tuyau en le fixant de l’extérieur. En utilisant pleinement les dernières technologies électroniques et de traitement numérique du signal, ce débitmètre à ultrasons est nettement plus compact que les débitmètres conventionnels. Il intègre le transmetteur et le détecteur de débit, ce qui lui permet d’éliminer le câblage des câbles de signaux tout en facilitant le montage sur les tuyaux grâce à une conception sans graisse.

Découvrez le débitmètre à ultrasons S-Flow


Débitmètre ultrasonique intégré S-Flow

debitmetre ultrasonique integre

Le débit est “visualisé” à l’aide des technologies ultrasoniques Fuji Electric de mesure de débit cultivées de longue date.
Contribue aux économies d’énergie et aux solutions de processus de production.

  • Type de fixation facile par simple serrage de 4 vis.
  • Pas besoin de modifier la tuyauterie.
  • Détecteur et transmetteur de débit intégrés pour un gain de place.
  • Capteur de température intégré permettant la mesure simultanée du débit et de la température (en option).

Débitmètre à ultrasons facile à déployer S-Flow

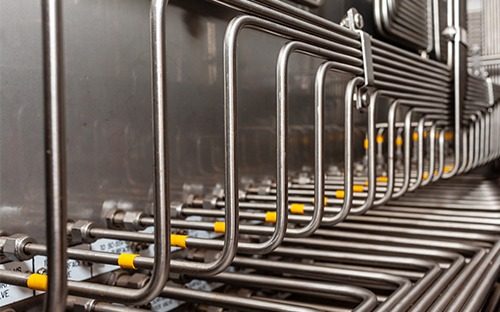

installation facile gain de place

Installation facile, gain de place.

La neutralité carbone à l’échelle mondiale attire l’attention depuis quelques années.

Les entreprises encouragent leurs activités pour atteindre un haut niveau d’efficacité et d’économie d’énergie. Dans ce contexte, il est de plus en plus demandé de contrôler le débit des fluides aux points terminaux des lignes de production dans les usines. Fuji Electric a développé un débitmètre intégré facile à déployer, appelé “S-FLOW” pour répondre à cette demande. Il permet une installation facile, un gain de place et un coût abordable.

Avantages du débitmètre à ultrasons intégré S-Flow

avantages du debitmetre a ultrasons integre s flow

  1. Compact et léger
    Grâce à l’adoption de l’électronique la plus récente, le débitmètre a obtenu une conception intégrée et légère pour le transmetteur de débit et le détecteur.
  2. Montage facile
    Sa conception sans graisse permet de le monter facilement sur les tuyauteries. Comme il intègre le transmetteur de débit et le détecteur, il élimine le besoin de câblage du signal.
  3. Excellente résistance à l’écoulement aéré.
    Sa technologie de traitement des signaux numériques a permis d’améliorer considérablement sa résistance au flux aéré.
  4. Haute précision
    Il est livré en standard avec une précision de ±2,0 %.
    En adoptant un nouveau système de mesure de la vitesse du son, il peut mesurer des fluides dont la vitesse du son est inconnue et subit un impact négligeable de la pression.
  5. Réponse rapide
    Il atteint un temps de réponse rapide de 0,5 seconde en utilisant le traitement numérique du signal.
  6. Excellentes performances et facilité d’utilisation
    Ses LED et ses touches de fonction facilitent les configurations et le dépannage.

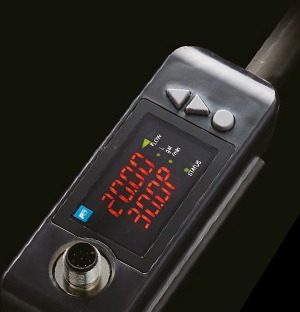

prinpe de mesure du debitmetre ultrasonique

Principe de mesure du débitmètre ultrasonique intégral S-Flow

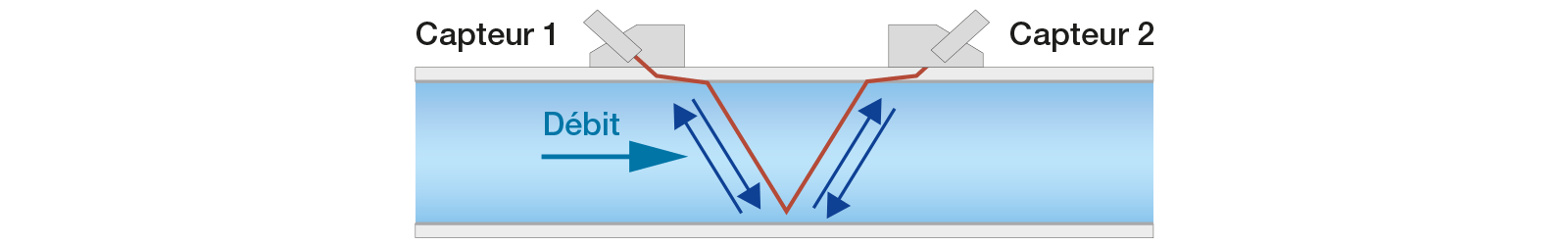

Méthode de mesure du temps de transit par traitement numérique du signal propre à Fuji Electric.

En utilisant les impulsions ultrasonores transmises en diagonale entre les capteurs amont et aval montés à l’extérieur du tuyau, le débit est mesuré en détectant la différence de temps obtenue par l’écoulement du fluide.

methode de mesure du temps de transit schema

Gamme de produits

TypeDiamètre du tuyau

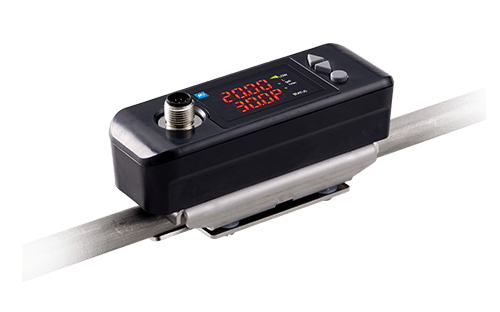

FSZ088A, 10Adiametre du tuyau fsz08

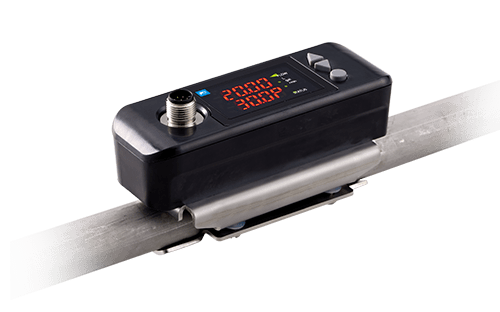

FSZ1515A, 20Adiametre du tuyau fsz15
FSZ2525A, 32Adiametre du tuyau fsz25


Matériaux et fluides des tuyaux mesurables

Tuyau
matériaux
Métaux (acier inoxydable, acier, cuivre), Plastiques (PVC, PP, PVDF), etc.
Fluide
types
Eau, eau ultra-pure, produits chimiques, pétrole, etc.

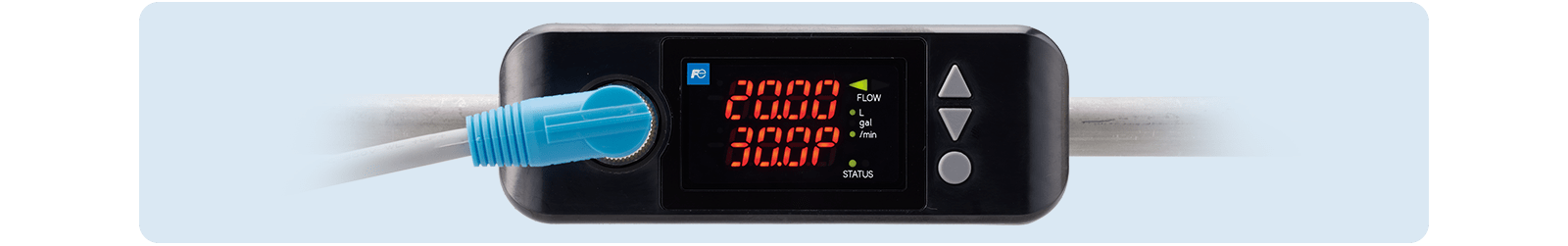

Configuration de l’équipement

configuration de l equipement

Installation facile d’un débitmètre à ultrasons intégral S-Flow

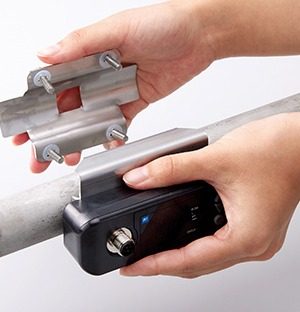

reduit les heures de travail

Réduit les heures de travail et les coûts d’installation

  • Le type de débitmètre Clamp-on ne nécessite aucune modification de la tuyauterie. Il peut être installé sans équipement d’arrêt.
  • Il n’est pas nécessaire de régler la distance entre les capteurs. Tout le monde peut l’installer facilement en serrant simplement les vis.

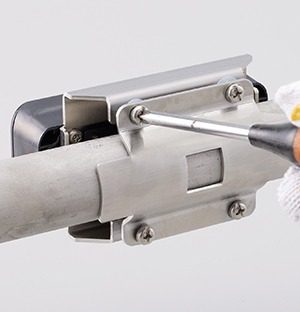

Type Clamp-on sans modification de la tuyauterie

Installation facile à l’aide d’un simple tournevis

facilite d installation du debitmetre ultrason integre s flow

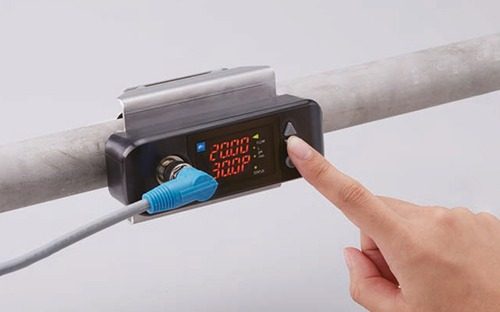

Facilité d’installation du débitmètre ultrason intégré S-flow

  • Configurable uniquement à l’aide de trois boutons. Il suffit de l’allumer, de configurer quatre paramètres et de commencer à mesurer immédiatement.

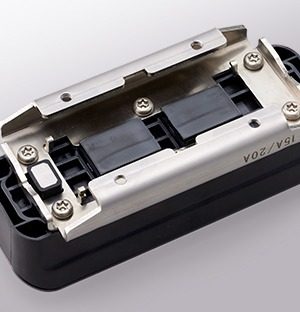

aucune graisse requise

Aucune graisse requise

  • Un caoutchouc spécial est utilisé pour maintenir le tuyau en contact étroit au lieu de la graisse.
  • Il n’est pas nécessaire de stocker de la graisse à des fins d’entretien.

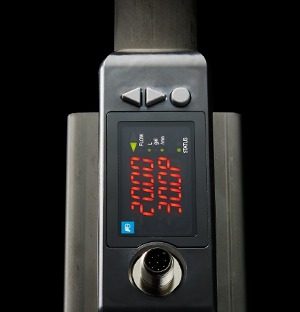

affichage led facile a lire des valeurs de debit

Affichage LED facile à lire des valeurs de débit

  • Affichage LED à 2 rangées, intuitif et facile à lire. Les touches de fonction en façade permettent une utilisation facile.

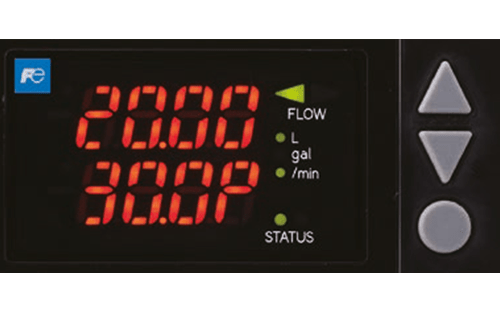

affichage 1

Ligne 1: Valeur du débit instantané
Ligne 2: Débit instantané Valeur en pourcentage

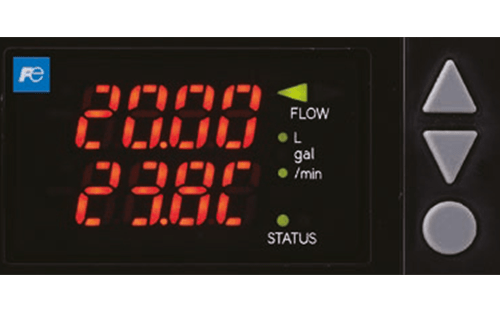

affichage 2

Ligne 1: Valeur du débit instantané
Ligne 2: Température du tuyau


Gain de place grâce à un débitmètre ultrasonique intégré S-Flow

Intégrale, design compact

Les fonctions de transmetteur de débit et de détecteur sont intégrées pour obtenir des dimensions compactes.
Par rapport à un transmetteur de débit classique (type : débitmètre à ultrason M-Flow FLR), la taille est réduite d’environ 76%.

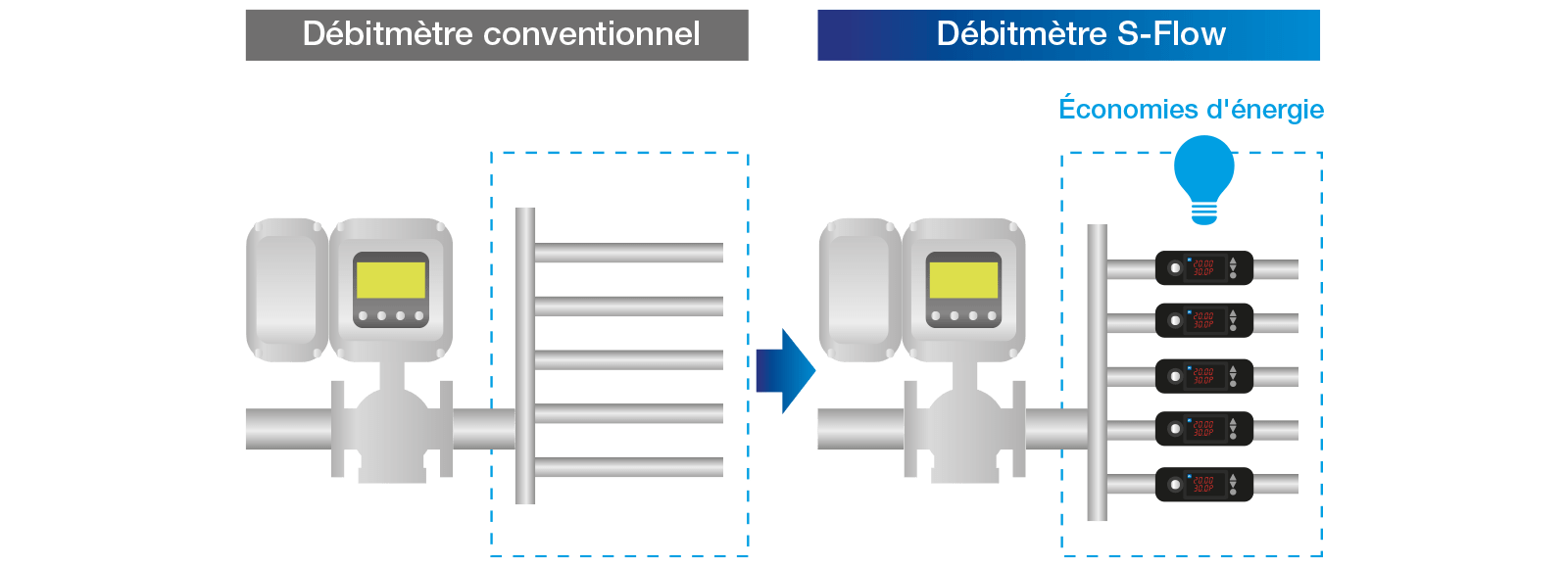

integrale desing compact schema

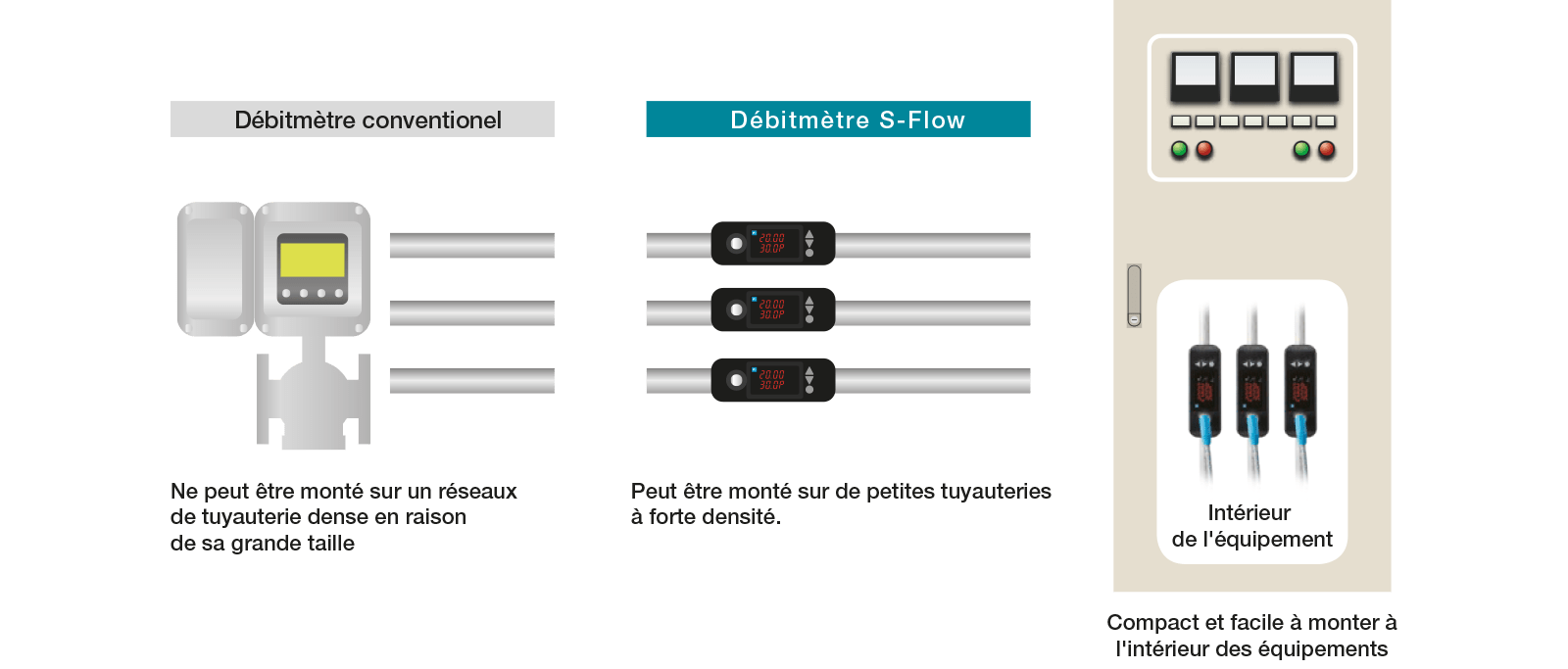

Peut être installé sur des tuyauteries très espacées et à l’intérieur des équipements.

Sa conception compacte permet de l’installer dans des endroits où l’espace est limité, comme dans des tuyauteries densément espacées et à l’intérieur des équipements.

peut etre installe sur des tuyauterie tres espaces schema

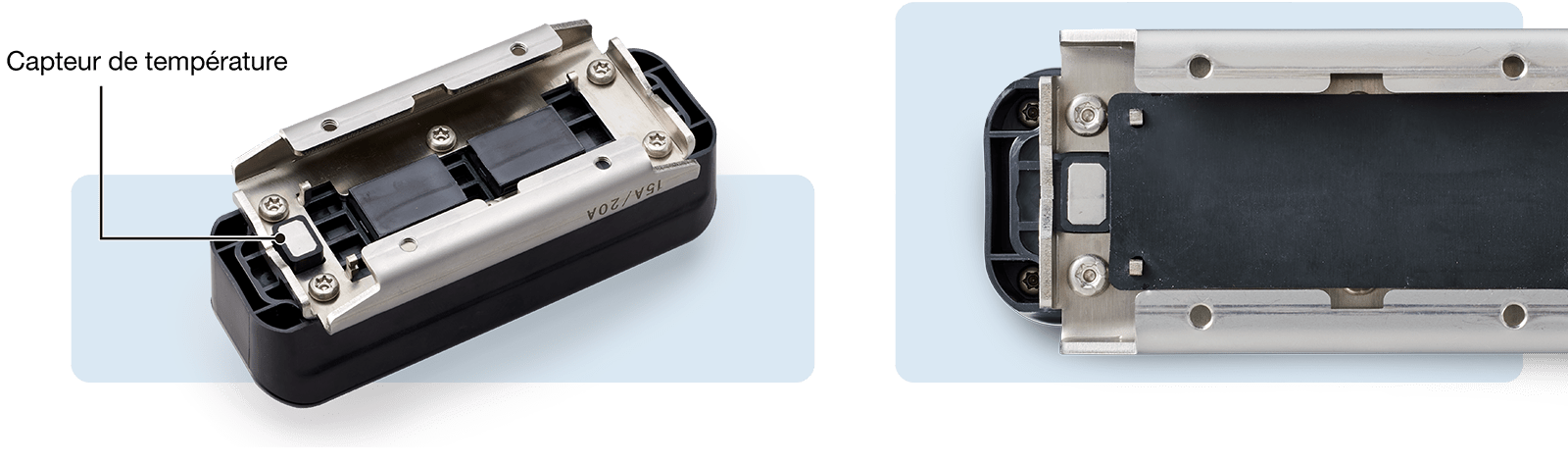

Fonction de mesure de la température intégrée (en option)

Une fonction intégrée de mesure de la température permet de mesurer simultanément le débit et la température.

fonction de mesure de temperature integree

Exemples d’application du débitmètre à ultrasons S-Flow

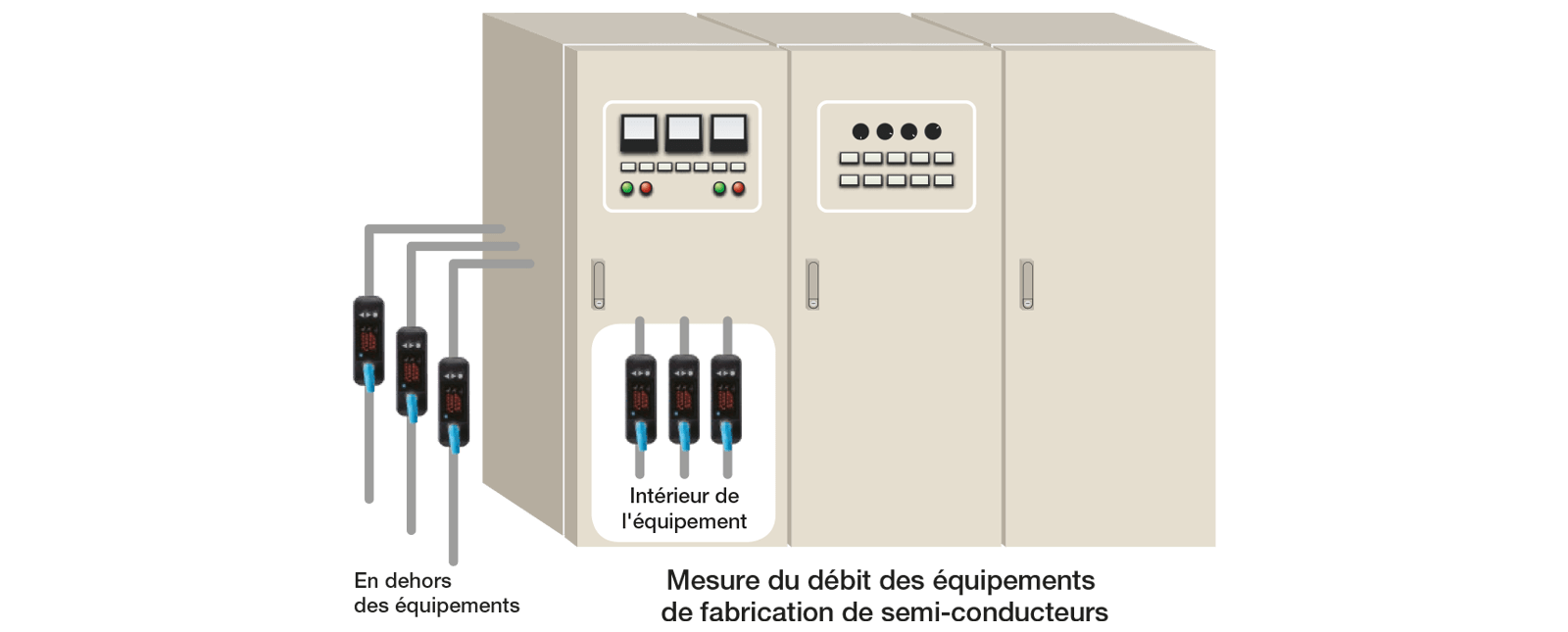

Contrôle du débit des équipements de fabrication de semi-conducteurs

En plus de la tuyauterie pour les processus de fabrication d’eau pure, les processus de nettoyage et le refroidissement des équipements, il peut également être monté à l’intérieur des équipements où il y a une tuyauterie de petit diamètre très espacée.

controle du debit des equipements de fabricaiton de semi conducteurs schema

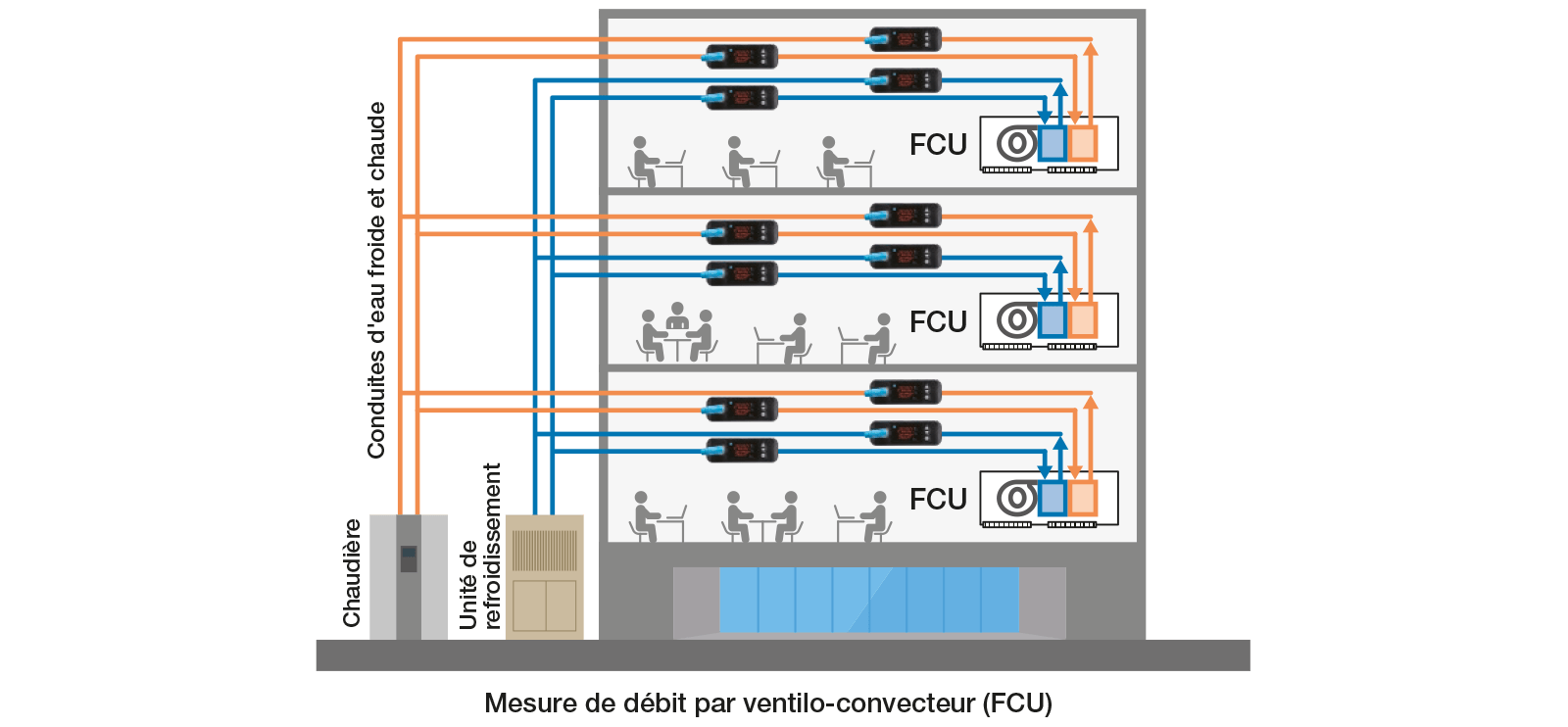

Surveillance du débit de l’eau pour l’utilisation de la climatisation des bâtiments

Le débitmètre peut être installé sur les canalisations d’eau froide et d’eau chaude de tout le bâtiment. En mesurant le débit, il permet un fonctionnement plus efficace des ventilo-convecteurs (FCU). De même, il facilite le fonctionnement efficace des centrales de traitement d’air (CTA) pour les grands espaces. La surveillance des débits contribue aux économies d’énergie dans les utilités industrielles.

surveillance du debit de l eau schema


Spécifications du débitmètre à ultrasons S-Flow

Types et Configurations

Le débitmètre S-Flow est disponible en plusieurs types en fonction du diamètre du tuyau :

Chaque unité principale est configurée avec un transmetteur et un détecteur de débit intégrés.

Méthode de Montage et de Mesure

Utilisant une méthode de montage Clamp-on, le débitmètre à ultrasons offre une installation pratique sans interruption du processus. La méthode de mesure par temps de transit garantit une précision optimale pour des fluides homogènes, où les signaux ultrasoniques peuvent être transmis efficacement.

Plage de Mesure et Précision

Avec une plage de mesure allant de 0 à ±5 m/s (minimum de 0 à ±0.2 m/s), il garantit une adaptabilité exceptionnelle. La précision est également remarquable :

Matériaux et Épaisseur de Tuyauterie

Le débitmètre est compatible avec une variété de matériaux de tuyauterie, notamment les métaux (acier inoxydable, acier, cuivre) et les plastiques (PVC, PP, PVDF). L’épaisseur de la tuyauterie peut varier de 1,2 mm à 4,9 mm, assurant une flexibilité maximale.

Conditions Environnementales

Le débitmètre FSZ est conçu pour fonctionner dans des conditions environnementales diverses :

Affichage, Sorties et Options

Le débitmètre est équipé d’un afficheur à LED 4-digit 2-lignes pour une surveillance facile. Les signaux de sortie incluent 4 à 20 mA DC (1 point) et un contact (2 points). Une option de mesure de la température de surface des tuyaux est également disponible.

Alimentation et Poids

Avec une alimentation de 20 à 27,5 V DC et une consommation électrique de 2,5 W ou moins, le débitmètre S-Flow est économe en énergie. Les poids varient selon le modèle : FSZ08 (400 g), FSZ15 (500 g), FSZ25 (600 g).


Optimisez dès maintenant votre mesure du débit avec notre débitmètre à ultrasons compact et intégré !

Une technologie de pointe et une installation facile et sans graisse dédiées à vos applications industrielles !
