Débitmètre à ultrasons fixe M-Flow PW- Convertisseur – FLR
ref : FLRÀ partir de
1509,00 € DécouvrirLe débitmètre à ultrason non intrusif pour liquides optimise vos procédés industriels et vous permet de réaliser des économies d’énergie. La technologie de mesures de débit ultrasonique réduit vos coûts et améliore la sécurité de votre installation. Grâce à sa capacité précise de mesure du débit, ce dispositif offre une solution fiable pour le suivi en temps réel et l’optimisation des processus.
Le débitmètre à ultrason non intrusif de haute technologie Fuji Electric a été développé pour la mesure précise du débit et de la vitesse des liquides.
Ils sont faciles et rapides à installer sur les tuyaux de toutes les matières et de tous les diamètres.
Cette gamme de débitmètres industriels révolutionne la mesure du débit et peut être utilisée sur de larges plages de température quelle que soit la pression.
Les signaux de sortie transmettent l’information à vos systèmes de régulation ou de surveillance.
L’utilisation de la technologie temps de transit contribue à la précision exceptionnelle de ce débitmètre ultrason, en permettant la mesure de débit de liquides contenant des particules en suspension ou des bulles de gaz.
Le débitmètre ultrasonique Fuji Electric utilisent la méthode par différence de temps de transit (différent du principe à effet doppler) pour déterminer les débits.
Les deux capteurs ultrasons sont installés à l’extérieur de la canalisation.

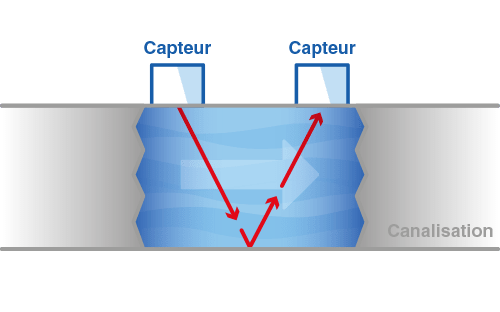

Les ondes ultrasonores se propagent dans la diagonale de la section du transducteur amont vers le transducteur aval, puis du capteur aval vers le capteur amont.
Contrairement aux débitmètres à ultrasons à effet Doppler, dont le principe mesure la fréquence des ondes ultrasonores réfléchies par les particules en mouvement, les débitmètres à ultrasons à temps de transit ont un fonctionnement différemment. Ces débitmètres utilisent la variation du temps de propagation d’une onde. Une onde ultrasonore est envoyée en amont et en aval du flux du fluide. Dans un cas, l’onde est “portée” par le fluide, dans l’autre, elle est “freinée”. Elle met donc un temps différent à passer d’un capteur à ultrasons à l’autre.
Cette différence de temps de transit est proportionnelle à la vitesse d’écoulement. Cette méthode permet de déterminer le débit du fluide avec une grande exactitude de mesure.
ROBUSTE
ÉCONOMIQUE
PRÉCIS
SANS MAINTENANCE
Le débitmètre ultrason clamp-on non intrusif possède de nombreux avantages. Il est utilisé dans de nombreux procédés industriels pour le suivi et le contrôle des process et des équipements.
Ce débitmètre ultrason est adapté à la mesure en continu de liquide non chargé en particules pour l’automatisation industrielle et pour les audits énergétiques.
La mesure du débit est cruciale pour l’optimisation des process industriels et la garantie d’une efficacité maximale.
Nos instruments de mesure fonctionnent même sur les applications difficiles.
La puissance du signal des transducteurs s’adapte automatiquement en fonction de la qualité de la conduite et du liquide mesurée.
Vous pouvez ainsi mesurer en toute confiance quel que soit votre besoin même si vos tuyauteries sont corrodées.
Nous vous proposons plusieurs versions et types de débitmètres ultrason, y compris des modèles à simple et double capteur, pour vous aider à choisir la version la plus adaptée à vos besoins :
Vous avez besoin d’une aide ou vous souhaitez gagner encore plus de temps ?
Pour répondre à votre demande, nous vous proposons des prestations de mise en service sur site incluant l’installation, la configuration et la formation de votre personnel.
Modèles | |||||
Débitmètre à ultrasons économique pour liquides FLR M-FLOW PW | Débitmètre à ultrasons pour liquides FSV TIME DELTA-C | Débitmètre à ultrasons pour liquides FSV-L TIME DELTA-C ETENDU | Débitmètre ultrason portable pour liquides FSC | ||
Méthode de montage | Non intrusif | ||||
APPLICATIONS | |||||
Liquides propres sans bulles d’air et gaz | ++ | ++ | ++ | ++ | |
Eaux usées | + | + | + | + | |
Liquides visqueux | + | + | + | + | |
Huiles | + | + | + | + | |
Liquides corrosifs | ++ | ++ | ++ | ++ | |
Liquides non conducteurs | ++ | ++ | ++ | ++ | |
Faibles débits | + | + | + | + | |
Débits pulsés | (1) | (1) | (1) | (1) | |
Haute température | + | + | + | + | |
Haute pression | ++ | ++ | ++ | ++ | |
PRINCIPALES CARACTERISTIQUES DES DEBITMETRES ULTRASONIQUES | |||||
Protection | IP65 | IP66 (IP67 en option) | IP67 | IP64 | |
Diamètre des conduites pour débitmètre ultrason à brides | NA | NA | NA | NA | |
Diamètre des conduites pour débitmètre ultrason non intrusif | Capteur ultrasons FSSA 25 à 225 mm (diamètre intérieur) / -40 à +100°c | ||||
Capteur ultrasons FSSC 50 à 1200 mm (diamètre intérieur) / -20 à +120°c | |||||
Capteur ultrasons FSSD 13 à 300 mm (diamètre intérieur) / -40 à +100°c | |||||
Capteur ultrasons FSSE 200 à 6000 mm (diamètre intérieur) / -40 à +80°c | |||||
Capteur ultrasons FSSH 50 à 400 mm (diamètre intérieur) / -40 à +200°c | |||||
Pression maximum | Pas de limite de pression | ||||
Température fluide | En fonction du capteur ultrasonique utilisé | ||||
Echelle de vitesse du flux | 0 à ±0.3…10 m/s | 0 à ±0.3…32 m/s | |||
Précision mesure | ±1.5 % | ±1.0% Suivant diamètre et vitesse | |||
Alimentation | 100-240 Vca 50/60 Hz ou 20-30 Vcc | 100-240 Vca 50/60 Hz | Batterie 12 heures 12 Vca ou 100-240 Vca |
na : Non applicable
(1) : Applicable sous conditions
+ : Applicable
++ : Conseillé
