Le débitmètre portable à ultrasons FSC-5 est un système polyvalent composé d’un transmetteur numérique compact et léger et de capteurs à pince FSS installés à l’extérieur de la canalisation. Il mesure le débit des liquides de manière non intrusive et s’adapte à différentes conditions d’utilisation, à de nombreux liquides ainsi qu’à des canalisations de 13 à 6 000 mm de diamètre intérieur.

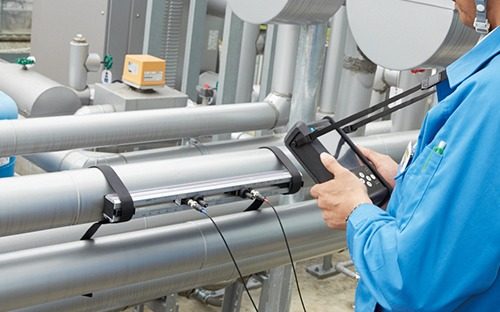

Ce débitmètre portable à ultrasons est composé de deux capteurs à pinces (FSS) se fixant sur la conduite et d’un convertisseur numérique (FSC) fonctionnant sur batterie interne.
Ce débitmètre à ultrasons non invasif utilise la technologie du signal ultrasonore de temps de transit pour mesurer le débit des liquides sur n’importe quelle taille de tuyauterie.
Il permet une large gamme d’applications grâce à sa capacité d’adaptation à tout type de conditions et à un large choix de liquides et de taille de tuyaux.

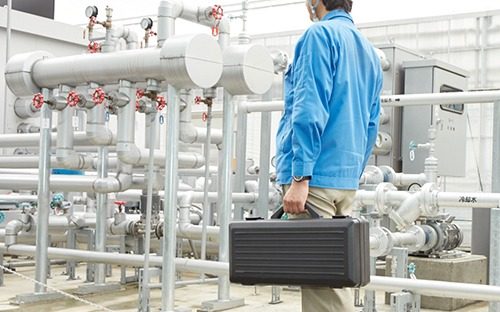

Appareil à ultrasons portable, puissant et convivial, très apprécié par tous ceux qui souhaitent mesurer le débit sur le terrain : son écran graphique couleur TFT, son interface repensée et son nombre limité de touches facilitent la configuration de l’appareil, la lecture des mesures et la navigation entre les différentes fonctions.

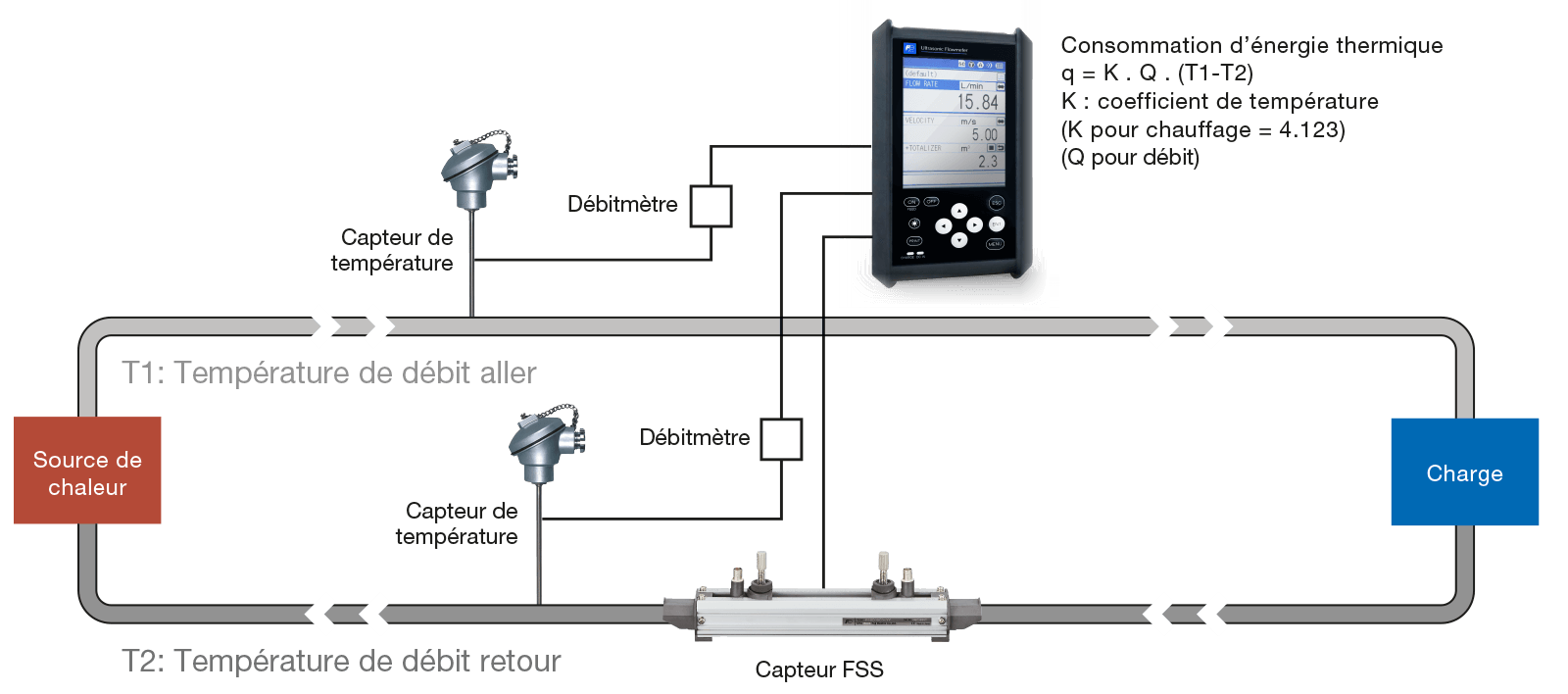

Cette formule permet le calcul de la quantité d’énergie reçue et émise par le liquide (eau) lors d’opération de refroidissement et de chauffage dans les systèmes de climatisation HVAC.
Le transmetteur électronique calcule la consommation d’énergie thermique en fonction de la température de départ, de la température de retour et du débit du liquide.
Ainsi, le débitmètre à ultrasons peut calculer l’efficacité énergétique du système de chauffage et vous aider à faire des économies d’énergie.

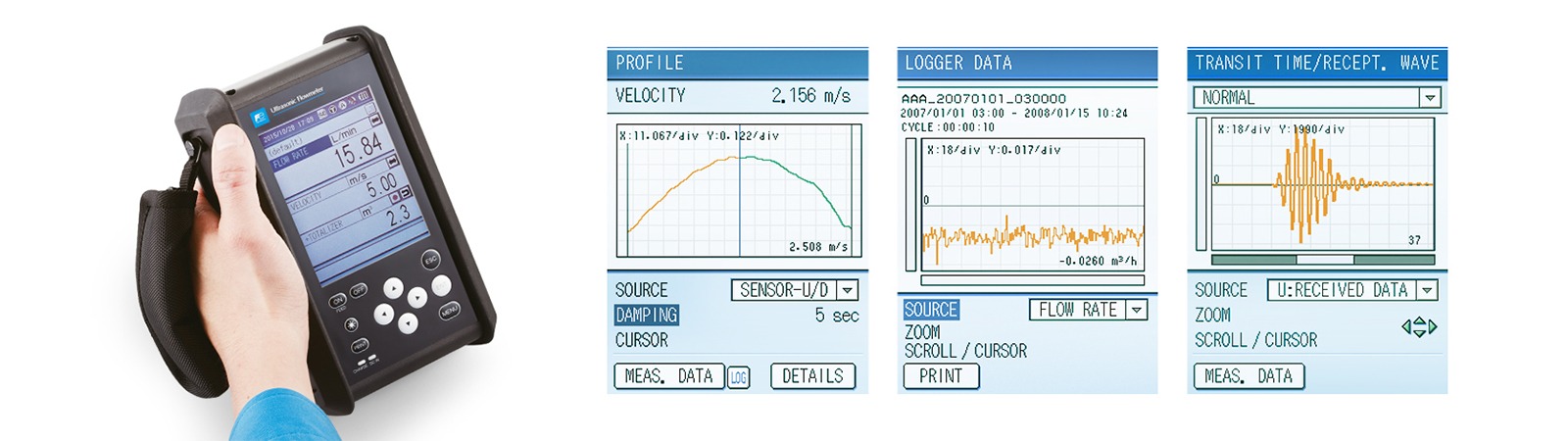

Grâce à son écran graphique couleur TFT de 240 × 320 pixels avec rétroéclairage, le débitmètre portable à ultrasonsFSC assure une excellente lisibilité des mesures et des paramètres, y compris en extérieur. Son interface permet notamment :
Note : Cet appareil n’est pas un débitmètre de gaz portable et ne convient pas aux applications de mesure de débit de gaz comme l’air comprimé.
Adaptabilité à une gamme étendue de fluides
Ce débitmètre à ultrasons excelle dans la mesure de liquides homogènes propageant des ondes ultrasoniques. Des fluides variés tels que l’eau, l’eau chaude, l’eau distillée, l’alcool, le lait, l’éthanol, et bien d’autres peuvent être précisément évalués, offrant ainsi une flexibilité exceptionnelle pour diverses applications industrielles.
Plage impressionnante de diamètres de canalisations

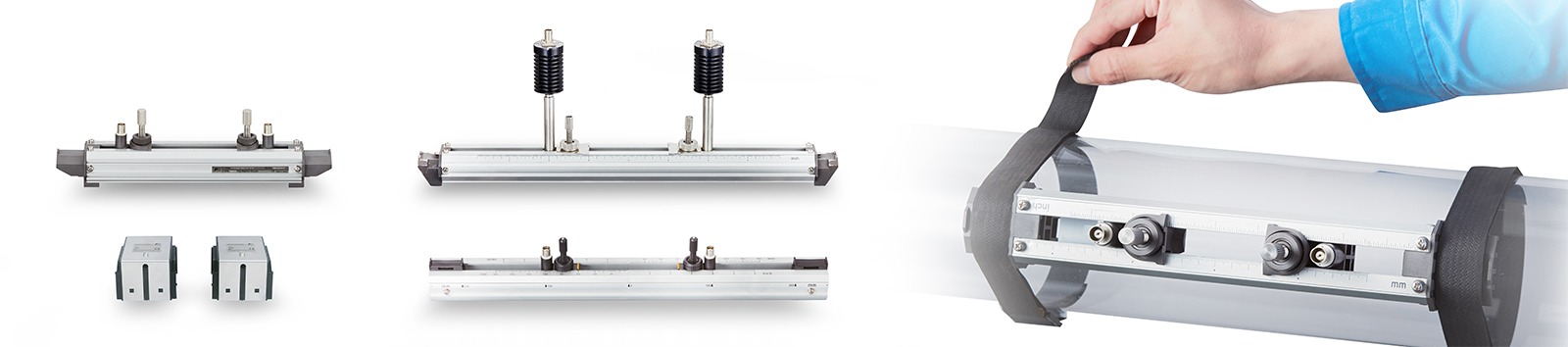

Le débitmètre à ultrasons portable FSC peut être associé à quatre familles de capteurs, sélectionnées selon le diamètre de la canalisation et la température du fluide :
Mesure fiable malgré les conditions extrêmes
Avec une plage de température fluide allant de -40°C à +200 °C, ce capteur peut fonctionner de manière fiable dans des environnements extrêmes. Cette capacité à opérer dans des conditions de température variées dépend du capteur utilisé, démontrant ainsi une polyvalence considérable.
Plage étendue de vitesse d’écoulement et précision
Le débitmètre à ultrasons portable assure une mesure bidirectionnelle jusqu’à ±32 m/s, avec un temps de réponse d’une seconde. La précision dépend du diamètre intérieur de la canalisation, de la vitesse d’écoulement, du capteur utilisé et des conditions d’installation. Elle peut atteindre ±1 % de la valeur mesurée dans les conditions de référence définies par le constructeur.
Temps de réponse rapide et nombre de voie optimal
Le capteur offre un temps de réponse rapide d’1 seconde, assurant une mesure quasi-instantanée des variations de débit. Avec une seule voie basée sur le temps de transit, le capteur maintient une efficacité opérationnelle maximale.
Affichage intuitif et options de sortie polyvalentes
Doté d’un écran graphique couleur TFT de 240 × 320 pixels avec rétroéclairage, le transmetteur FSC assure une lecture claire des mesures et des paramètres. Il dispose d’une sortie analogique 4–20 mA CC et de deux entrées analogiques : une entrée 4–20 mA CC et une entrée configurable en 4–20 mA CC ou 1–5 V CC. Ces entrées peuvent notamment recevoir les mesures de température nécessaires au calcul de l’énergie thermique.
Alimentation autonome et protection robuste
Le débitmètre à ultrasons intègre une batterie offrant jusqu’à 12 heures de fonctionnement continu à pleine charge, garantissant une autonomie fiable. Avec une protection IP64, le dispositif est résistant à la poussière et aux projections d’eau.
Dimensions compactes et stockage étendu
Avec des dimensions de 210 × 120 × 65 mm et un poids d’environ 1 kg, le transmetteur FSC-5 se transporte facilement sur les différents points de mesure.
La carte mémoire SD de 512 Mo proposée en option permet d’enregistrer environ deux années de mesures, sur la base d’un intervalle d’enregistrement de 30 secondes et de 14 données sauvegardées. L’appareil accepte les cartes SD et SDHC jusqu’à 32 Go. Les cartes SDXC ne sont pas prises en charge.
Fonctionnalités avancées et communication facilitée
Le débitmètre propose des fonctionnalités avancées telles que le temps d’amortissement réglable, l’affichage de la valeur instantanée et totalisateur, le calcul de l’énergie consommée, l’autodiagnostic, et bien plus encore. La communication des données est simplifiée avec une interface USB, permettant le transfert aisé des valeurs stockées dans la carte mémoire.
Options personnalisées pour des besoins spécifiques

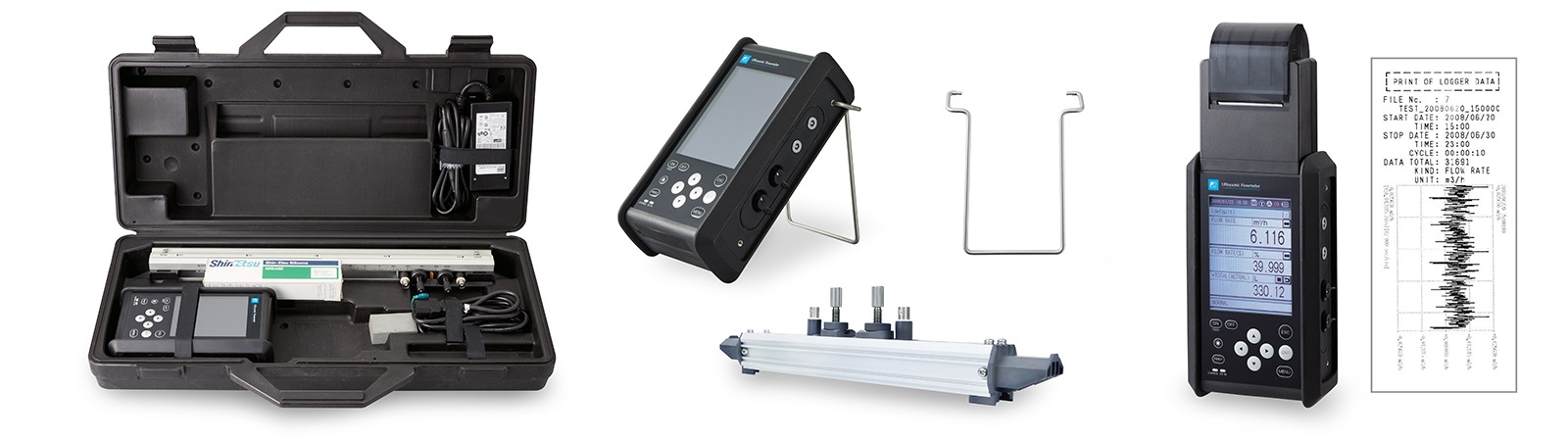

Le débitmètre portable FSC peut être complété par différents accessoires : carte mémoire SD de 512 Mo, câbles de signal ou de rallonge, câble d’entrée-sortie analogique, câbles USB, courroies et fils de montage, rails de guidage et produits de couplage acoustique adaptés aux conditions d’utilisation.
