Débitmètre biogaz pour gaz de décharge et gaz de STEP

Le débitmètre biogaz Fuji Electric a été développé et certifié spécialement pour le marché du biogaz en utilisant la technologie de mesure de débit par tube de Pitot et capteur de pression différentielle. Ce compteur de débit transactionnel détermine directement le débit de gaz à une pression et une température normée.


benefices du debitmetre biogaz

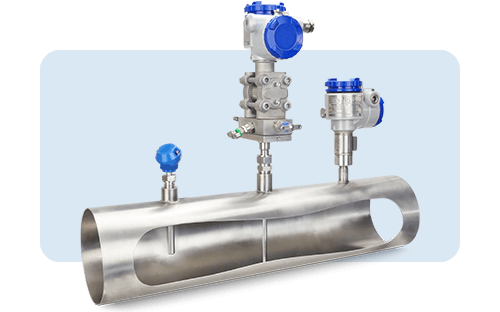

Bénéfices du débitmètre biogaz

Le débitmètre pour biogaz Fuji Electric assure les mesures instantanées et totalisées du débit de biogaz pour connaître la quantité et la qualité produite.

  • Débit multivariable normé avec compensation en pression et température
  • Optimisation de la valorisation énergétique de votre installation
  • Mesure du taux de méthane et du pouvoir calorifique inférieur PCI (en option)

Certification des compteurs biogaz

Ces appareils de mesure permettent de mesurer les quantités de gaz valorisé par mesurage direct en application de l’article 4 de l’arrêté du 28 décembre 2017.

Ces compteurs homologués disposent de la certification MID MI-002 / CET biogaz.

Ils respectent les dispositions du décret n° 2001-387 du 3 mai 2001 modifié relatif au contrôle des instruments de mesure pour pouvoir bénéficier du taux réduit de la taxe générale sur les activités polluantes (TGAP). Ces appareils de mesure conformes à un modèle approuvé ou à un certificat d’approbation CE de modèle.

avantages techniques

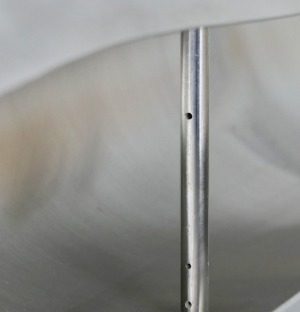

Avantages techniques

  1. Mesure transactionnelle de haute précision
  2. Correction de la composition du gaz intégrée
  3. Influence minimale de l’environnement
  4. Faible perte de charge
  5. Grande robustesse
  6. Sécurité de l’installation
  7. Stabilité à long terme


qu est ce que le biogaz

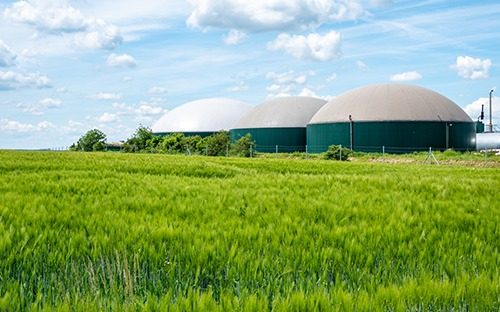

Qu’est-ce que le biogaz ?

Le biogaz est un combustible principalement constitué de méthane.

Le process de production de biogaz se produit par fermentation à partir de matières organiques provenant de plantes et d’animaux, de déchets biologiques, d’effluents des industries agroalimentaires.

La méthanisation est causée par la fermentation de l’anaérobie (absence complète d’oxygène) dans les digesteurs utilisés pour traiter les eaux usées, les décharges ou les produits issus des déchets agricoles.

Le biométhane peut être transformé en énergie verte et renouvelable quand il a été purifié.

Une utilisation de ce gaz assure la production d’énergie sous forme de chaleur ou d’électricité.


Pourquoi mesurer le débit du biogaz ?

L’optimisation du processus de fermentation du biogaz nécessite des données relatives au procédé et à la quantité produite.

Une mesure précise et fiable du débit de biogaz et de la composition est recommandée pour surveiller le process de fermentation et garantir la qualité.

Grâce aux informations du débitmètre, des actions peuvent être prises pour améliorer la production et la valorisation énergétique.

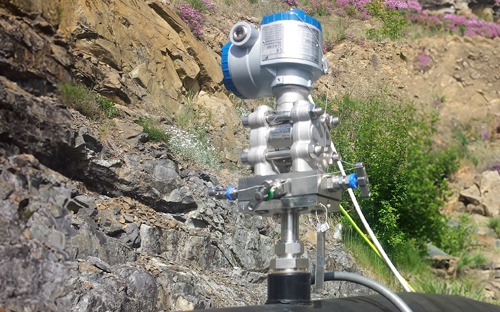

pourquoi mesurer le debit biogaz capteur

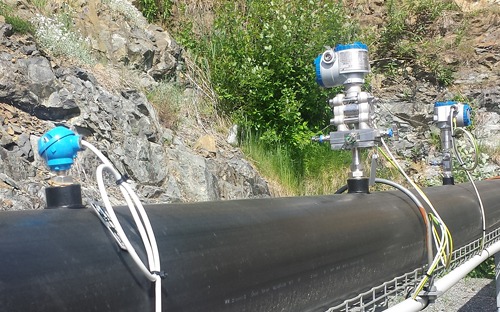

pourquoi mesurer le debit biogaz conduite

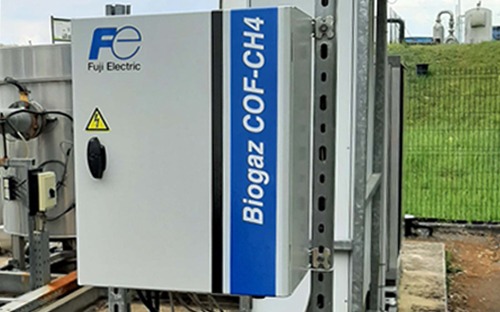

pourquoi mesurer le debit biogaz coffret

comment mesurer le debit biogaz

Comment mesurer le débit de biogaz ?

La condition préalable à un comptage de débit fiable, précise et reproductible est la détermination du débit dans des conditions standards.

Le principe du débitmètre biogaz Fuji Electric consiste en :

Ces débitmètres permettent de corriger le débit volumétrique à la pression et à la température normée.

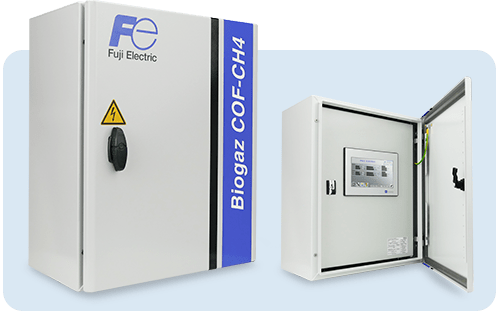

Pour le calcul de débit dans des conditions de référence normales (0° C, 1,01325 bar), le calculateur multivoie COF CH4 permet l’acquisition et la visualisation de 1 à 6 voies de comptage.

Un analyseur de gaz ZSPB peut être associé en option pour mesurer la teneur en méthane et les taux de dioxyde de carbone CO2, O2 et H₂S sur le méthaniseur.


quelles sont les applications des debitmetres biogaz

Quelles sont les applications des débitmètres biogaz ?

Les débitmètres Fuji Electric sont des compteurs à basse pression conçus pour surveiller :

  • le biogaz issu des ISDND (Installation de stockage de déchets non dangereux) (collecté, valorisé, torché)
  • le biogaz issu des CET (Centre enfouissement technique)
  • les gaz résiduaires de méthanisation et digestion anaérobie agricole
  • les gaz de stations de transfert d’énergie par pompage (STEP)
  • les moteurs à gaz.

Le fonctionnement du débitmètre est parfaitement adapté pour déterminer les caractéristiques du biogaz contenant du CO2 élevé ou d’autres substances en quantité plus faible telles que du H₂S.

quelles sont les applications des debitmetres biogaz schema

quelles sont les difficultes de la mesure de biogaz

Quelles sont les difficultés de la mesure de biogaz ?

Contrairement à un gaz naturel ou un air comprimé, le biogaz est un gaz humide et corrosif, la longévité et la stabilité de la mesure à long terme sont particulièrement importantes à considérer.

Les matières premières utilisées, les types de déchets et les conditions de leur traitement provoquent une qualité de digestat variable et donc une composition différente du gaz.

Les fluctuations causées par le fonctionnement de traitement par lots (traitement des déchets solides/usine de compostage) ou le vieillissement des sites d’enfouissement entraînent un autre challenge : la précision de la lecture des mesures peut se dégrader si la concentration du volume de méthane CH4 varie.

Il est donc essentiel que le débitmètre soit compensé en pression et en température si l’on souhaite garantir la précision et la qualité du procédé de fabrication.

quels sont les avantages du debitmetre fuji electric

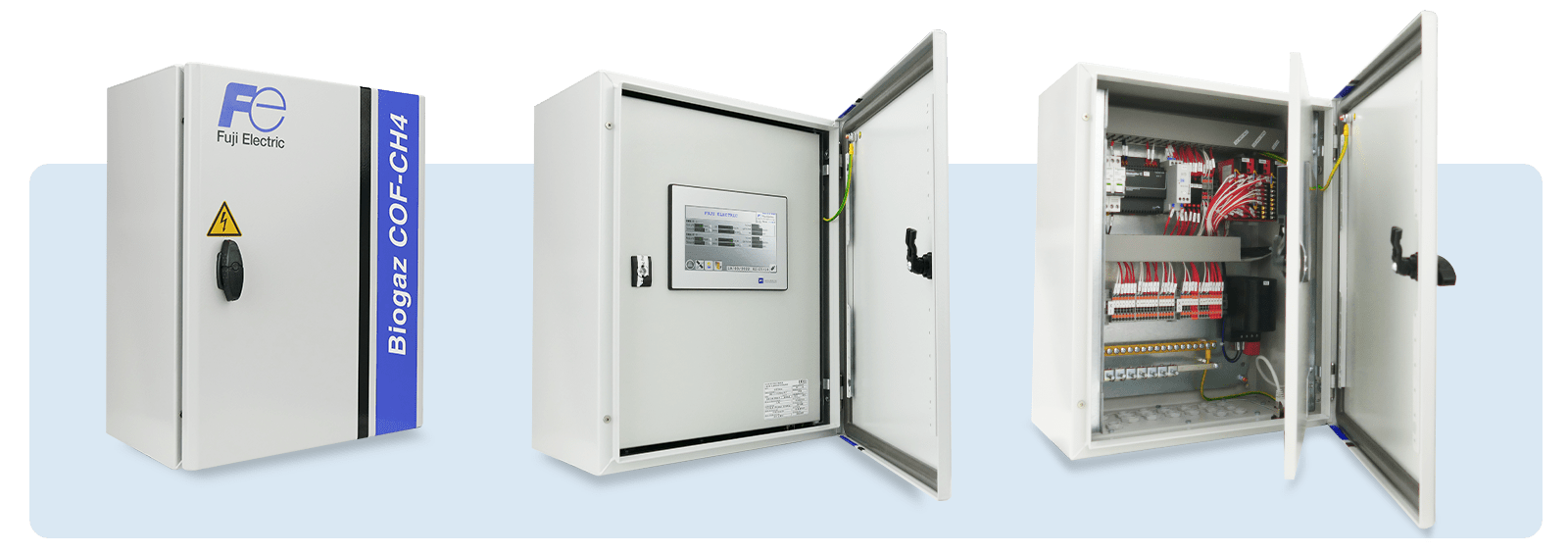

Quels sont les avantages du débitmètre Fuji Electric ?

Le compteur biogaz est agréé pour le comptage transactionnel grâce à ses caractéristiques techniques.

La technologie du compteur de biogaz Fuji Electric ne dispose pas de pièce en mouvement, ce qui garantit une durée de vie importante et une maintenance limitée.

Le compteur de débit est facile à démonter et à nettoyer. Il est adapté à l’utilisation avec une teneur en méthane faible ou élevée.

La sonde de débit installé sur la ligne en acier inoxydable est très résistante aux agressions chimiques par rapport à d’autres technologies (débitmètre Vortex à brides, débitmètre à ultrasons, débitmètre massique thermique à insertion, débitmètre à turbine à brides). Le corps des capteurs en aluminium garantit une grande longévité.

Le compteur biogaz Fuji Electric garantit une utilisation simple pour mesurer la consommation sur une ligne de biogaz.

Les capteurs et les sondes assurent la sécurité des installations grâce à leurs agréments pour zone dangereuse.

Ces débitmètres offrent le meilleur rapport qualité prix performance sécurité du marché.

Quelle est la maintenance des débitmètres biogaz ?

Pour assurer une précision irréprochable dans le domaine de la mesure, il est crucial que les instruments utilisés soient non seulement conformes aux normes européennes rigoureuses, mais aussi soumis à des vérifications régulières. En France, le matériel de mesure doit impérativement répondre à deux exigences fondamentales : l’homologation via un certificat d’approbation CE ou une validation de modèle reconnue, et le respect scrupuleux du calendrier réglementaire de contrôle métrologique.

Avant toute mise en service, il est essentiel que les compteurs soient précisément étalonnés avec un gaz de qualité similaire à celui qu’ils mesureront. Ce processus garantit leur exactitude et leur fiabilité dès leur première utilisation.

Un autre pilier de la conformité métrologique tient dans le contrat de maintenance. Ce dernier doit prévoir au minimum une visite annuelle pour chaque compteur, une pratique qui aide à maintenir la performance des appareils et à prévenir toute anomalie.

Enfin, le respect des intervalles de contrôle métrologique recommandés par le fabricant est un autre critère non négligeable. Ces contrôles périodiques sont déterminants pour la conservation de la précision de mesure au fil du temps.

En suivant ces directives, on peut assurer la fiabilité et l’exactitude des mesures.

Découvrez le débitmètre biogaz multivariable – SOL BIOGAZ


Le débitmètre biogaz Fuji Electric : la solution pour votre comptage transactionnelle de débit biogaz !
