Capteur de pression industriel ATEX SIL2 SIL3

Les capteurs de pression industriel ATEX SIL2 SIL3 sont des dispositifs conçus pour des environnements à haut risque. “ATEX” indique qu’ils sont certifiés pour les zones explosives, tandis que “SIL2” et “SIL3” se réfèrent aux niveaux de sécurité intégrée (Safety Integrity Level), avec SIL3 étant plus sécurisé que SIL2. Ils mesurent la pression dans des conditions extrêmes tout en assurant la sécurité et la fiabilité opérationnelle.

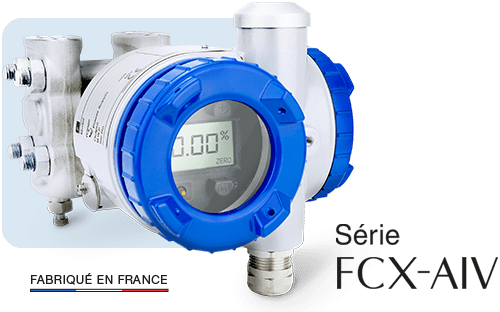

Capteur de pression industriel ATEX SIL2 SIL3 Série FCX-AIV V6

Délai de livraison court ou sur stock (fabricant français de capteur de pression)

capteur de pression industriel sil2 sil3 serie fcx aiv v6

Le capteur de pression industriel sans compromis à la pointe de la technologie

Les capteurs de pression industriels Fuji Electric de la série FCX-AIV V6 mesurent en continu la pression, le débit, le niveau et la densité des fluides.

La gamme des instruments de mesure de pression est adaptée à tous les types d’applications : liquide, air, gaz et vapeur.

Les transmetteurs de pression numériques pour l’industrie FCX-AIV V6 sont conçus suivant des normes de haute qualité pour vous garantir des mesures fiables et sûres. Ils offrent des performances inégalées pour un contrôle optimisé de vos équipements.

Dotés de fonctions de sécurité renforcées SIL2 et SIL3, ils mesurent la pression relative, différentielle ou absolue et la convertissent en un signal de sortie 4-20 mA directement proportionnel.
Le traitement numérique des signaux par l’unité électronique à microprocesseur et sa cellule silicium micro-capacitive permettent d’offrir des caractéristiques exceptionnelles en matière de rapidité, précision et stabilité.

Quelle que soit votre industrie, les capteurs de pression numériques Fuji Electric s’adaptent à votre environnement et à vos exigences. De quelques milibars jusqu’aux pressions les plus extrêmes, les instruments vous garantissent la précision, la stabilité et la robustesse attendue.

Les transmetteurs de pression antidéflagrants et à sécurité intrinsèque de la série FCX-AIV sont également conçus pour fonctionner en toute sécurité dans des environnements dangereux.

Leur grande dynamique de mesure offre une étonnante flexibilité et vous permet de diminuer vos stocks d’instruments en diminuant le nombre de références. Leur fiabilité et robustesse vous permettent de pérenniser vos installations même dans des environnements extrêmes.


Avantages des capteurs de pression industriels numériques

avantages techniques des capteurs de pression industriels numeriques

  • Gamme étendue de modèle : capteur de pression différentiellecapteur de pression relativecapteur de pression absoluecapteur de pression à séparateurs
  • Grand choix d’applications : mesure de pression, mesure de débit par organe déprimogènemesure de niveau hydrostatique, mesure de densité sur liquide, air, gaz et vapeur
  • Larges plages de mesure : 1 mbar à 500 bars
  • Excellente précision :  ±0.065 % de l’échelle réglée en standard et jusqu’à ± 0.04 % (en option)
  • Temps de réponse ultrarapide : inférieur à 80 ms
  • Sécurité renforcée : Conformité SIL2 SIL3
  • Grande dynamique d’échelle : 1 :100
  • Haute stabilité à long terme : ± 0.1 % de l’échelle max / 10 ans
  • Configuration simple :  réglage du zéro et de l’échelle par vis ou afficheur numérique
  • Insensible à l’environnement : haute tenue aux surpressions, vibrations et températures
  • Large choix de matériaux et de séparateurs : Tantale, Monel, Hastelloy C, Or,…
  • Excellentes résistances aux procédés industriels : Agressifs, adhésifs, cristallisants, corrosifs, visqueux
  • Disponibles pour milieux et environnements explosifs : antidéflagrants et à sécurité intrinsèque, certifiés ATEX, IECEx, cCSAus
  • Diversité des matériaux des pièces en contact : Acier Inox 316, Hastelloy C, Tantale, Monel, PVDF, Or,… et version hydrogène
  • Protocoles de communication avancés : Hart
  • Certifications : Homologation DNV pour capteur de pression pour construction navale, Conformité à la directive 2014/32/UE ou MID pour le comptage transactionnel


Une construction robuste avec Chip Silicium Capacitif de haute technologie

principe de fonctionnement du capteur de pression capacitif

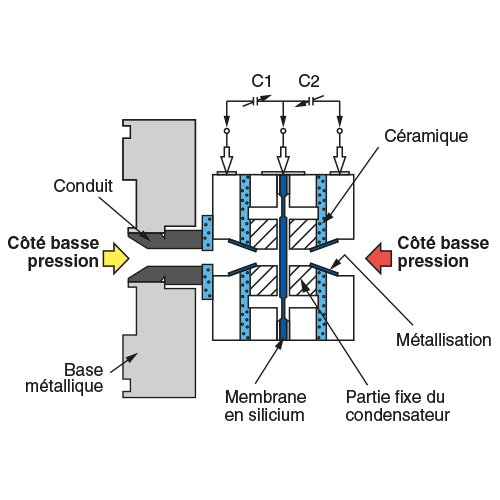

Principe de fonctionnement du capteur de pression capacitif

L’élément sensible en silicium reçoit une pression différentielle qui fait varier deux valeurs capacitives.
Le chip silicium est monté flottant dans le col de la cellule de mesure pour obtenir des caractéristiques élevées en pression statique et en température.

Avantages du capteur de pression industriel avec cellule capacitive

Grâce à la membrane en silicium de l’élément microcapacitif, l’hystérésis est minimisée.
On obtient alors une excellente stabilité et reproductibilité.

La structure optimisée améliore la stabilité de sortie et la stabilité à long terme de votre capteur de pression.

element micro capacitif membrane en silicium schema
cellule-flottante-perfectionnee-schema-fr

une cellule flottante perfectionnee

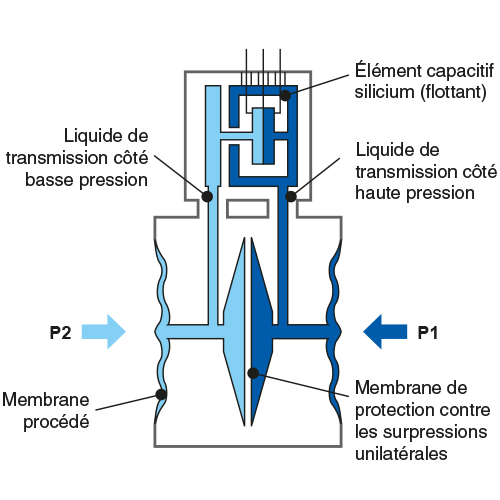

Une cellule flottante perfectionnée

La cellule flottante protège les capteurs de pression contre les conditions environnementales sévères, assurant une stabilité à long terme.
La taille réduite de la cellule permet une manipulation aisée tout en offrant une température et une pression statique améliorées.
Les coups de bélier et les surcharges de pressions excessives sont maîtrisés.

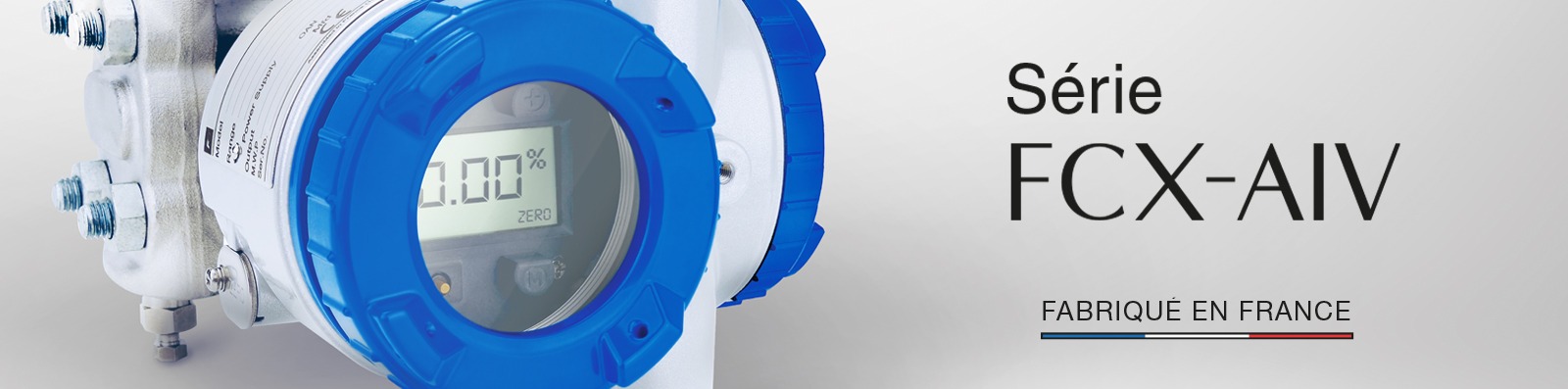

ameliorez la visibilite de la pression de votre procede industriel

Améliorez la visibilité de la pression de votre procédé industriel grâce à un indicateur numérique intégré

indicateur numerique

Indicateur numérique

Les capteurs de pression Fuji Electric de la série FCX-AIV V6 sont équipés avec des indicateurs numériques pour mesure de la pression. Grâce au bargraphe sur l’afficheur, le niveau de la sortie est rapidement et intuitivement compréhensible comme avec un indicateur analogique. L’affichage simultané en grandeur physique permet une lecture précise de la mesure. La fonction bargraph permet une visualisation rapide de votre mesure de pression. En cas d’anomalie, l’affichage d’un code d’erreur sur l’écran permet aux utilisateurs de comprendre et de réagir rapidement à la situation.

lecture facile et precise de la pression mesuree schema

Lecture facile et précise de la pression mesurée

L’indicateur numérique est composé d’un afficheur LCD de 2 lignes de 6 digits et de 3 boutons poussoirs pour une lecture précise de la pression mesurée. Il permet d’afficher la mesure en unités physiques et la configuration locale de tous les paramètres de réglage du transmetteur de pression. Les boutons poussoirs et l’afficheur numérique offrent une interface intuitive et compréhensible pour la configuration de l’instrument.

configuration capteur de pression sur site

Configuration du capteur de pression sur site

Tous les paramètres du capteur de pression sont disponibles via l’indicateur numérique à 3 boutons poussoir. Vous pouvez configurer et ajuster les données à l’aide d’un stylo magnétique et sans ouvrir le couvercle de l’indicateur.

principaux reglages disponibles sur l afficheur du capteur de pression

Principaux réglages disponibles sur l’afficheur du capteur de pression

  • Mise à l’échelle du transmetteur sans pression de référence
  • Signal de sortie linéaire ou racine carrée
  • Amortissement
  • Configuration de l’indicateur numérique
  • Unité de mesure de pression (bar, mbar, Pa, mmCE,…)
  • Echelle de pression
  • Étalonnage du zéro du capteur de pression
  • Auto-diagnostic
  • Génération de courant dans la boucle de mesure
  • Configuration de la valeur de repli
serie fcx aiv v6

Configuration facile avec les outils de terrain pour capteur de pression numérique

outil de communication portable hart

Les capteurs de pressions intelligents FCX-AIV V6 sont équipés d’une interface de communication HART® version 7.

Un outil de communication portable HART ou un ordinateur équipé d’un logiciel de configuration avec modem HART peuvent être connectés.

Les instruments sont configurés rapidement et les configurations sauvegardées.
Fuji Electric propose gratuitement un ensemble complet de pilotes FDT (Field Device Tool) pour les utilisateurs de logiciel DTM (Device Type Manager).

Cela vous permet de dépanner, de configurer et d’accéder à l’intégralité des paramètres en utilisant PACTware™ (ou un autre programme compatible FDT).

configuration facile avec les outils de terrain pour capteur de pression

Capteur de pression industriel avec certification SIL 2 / SIL 3 (IEC 61508)

Réduisez la probabilité de défaillance en intégrant le fcx-aiv dans votre boucle de sécurité

Grâce à son SFF exceptionnel, le capteur de pression FCX-AIV, certifié SIL2/SIL3, est le choix préféré des ingénieurs I&C lorsque la conception d’une fonction de sécurité est nécessaire.
L’implémentation de Systèmes Instrumentés de Sécurité dans l’industrie des procédés (IEC 61511) permet de réduire les risques à un niveau ciblé et acceptable et d’organiser la stratégie de maintenance pour maintenir ce niveau de sécurité.

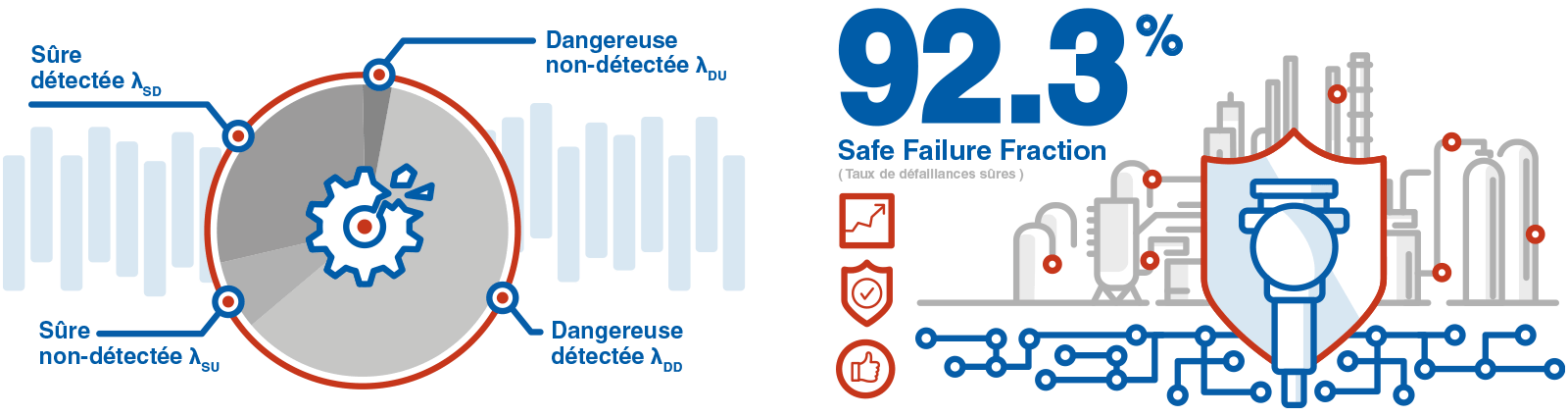

capteur de pression industriel avec certification sil2 sil3 schema

Avec une capabilité SIL 3, le FCX-AIV V6 est certifié SIL2 (HFT=0) ou SIL 3 (HFT=1) systèmes intégrés de sécurité.
Il respecte les normes IEC 61508 et IEC 61511.

Le haut niveau de sécurité du capteur de pression AIV V6 est garanti par son taux SFF (Safety Failure Fraction) supérieur à 92,3%.

Le SFF du transmetteur de pression est définie comme le rapport : [Taux moyen de défaillances détectées (sûres et dangereuses) + non détectées (sûres) ] / Taux moyen total de défaillances subies.


Capteur de pression antidéflagrant ATEX et à sécurité intrinsèque

Les transmetteurs de pression antidéflagrants FCX-AIV sont spécialement conçus pour fonctionner en toute sécurité dans des environnements dangereux où il existe un risque d’explosion dû à la présence de gaz inflammables, de vapeurs ou de poussières combustibles, tels que les mines, les usines chimiques et les raffineries de pétrole.

Les capteurs de pression antidéflagrants sont certifiés conformes aux normes ATEX, IECEx (internationales). Ils répondent à des exigences strictes en matière de protection contre l’inflammation et peuvent être installés en toute sécurité dans des environnements présentant des atmosphères potentiellement explosives.

Les transmetteurs de pression FCX-AIV à sécurité intrinsèque sont conçus pour être utilisés dans des environnements où le risque d’inflammation est élevé, mais qui exigent un niveau de sécurité supérieur à celui des dispositifs antidéflagrants. Ces appareils ont subi des tests rigoureux et sont adaptés à une utilisation dans des zones dangereuses.

Les capteurs de pression antidéflagrants ATEX et à sécurité intrinsèque de Fuji Electric garantissent la sécurité et la fiabilité des mesures de pression dans vos industries où l’atmosphère est potentiellement explosive.

homologations zones dangereuses

Homologations zones dangereuses

conformites

Conformités


mesure de pression precise quel que soit l environnement industriel schema

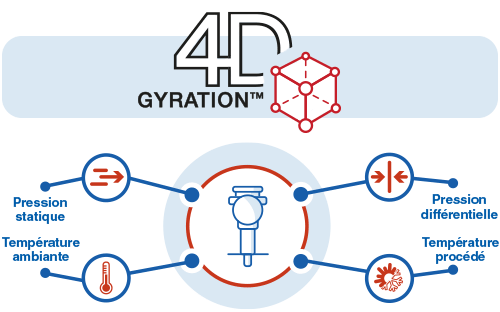

Une mesure de pression précise quel que soit l’environnement industriel

La performance du processeur et l’algorithme d’optimisation corrigent la pression des variations externes en temps réel.

Grâce à la technologie unique Giration 4DTM, choisir le FCX-AIV c’est la garantie de mesures précises et répétables quelles que soient les conditions de votre procédé et de votre environnement.

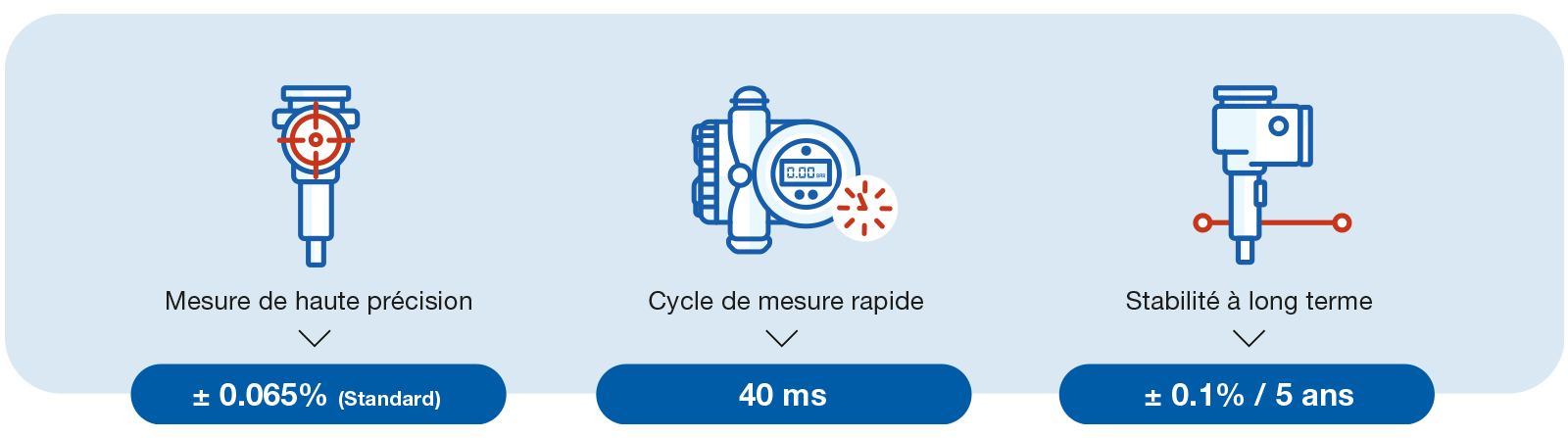

Temps de réponse ultra-rapide

Le transmetteur de pression FCX-AIV V6 dispose d’un cycle de mesure de 40 ms. Ces performances uniques font de ce transmetteur de pression le plus rapide du marché.

performances du processeur et algorithme d optimisation schema

Capteur intelligent IOT : nombreux protocoles de communication HART,…

Le capteur de pression FCX-AIV V6 est un capteur intelligent (SMART) Les protocoles de communications disponibles lui permettent de s’intégrer et d’assurer la compatibilité avec les systèmes existants.


maintenance predictive des capteurs de pression

Maintenance prédictive des capteurs de pression : fonction de maintenance et détection de défaut

Le capteur de pression dispose de fonctionnalités de diagnostique intégrées afin de déceler les causes de défaut et d’adopter les actions correctives appropriées.

Fonctions de maintenance prédictive :

  • Les paramètres d’étalonnage réalisés dans nos usines sont sauvegardés dans la mémoire du transmetteur.
  • Il est possible à n’importe quel moment de revenir aux paramètres d’origine.
  • Les températures minimum et maximum d’utilisation sont mémorisées et consultables dans le menu maintenance via l’afficheur ou via un terminal portable.
  • Vous identifiez rapidement les causes de défaillances des équipements.
  • L’accès à l’ensemble des paramètres de réglage du transmetteur de pression peut être sécurisé par un mot de passe.
  • Vous assurez la sécurité de vos équipements.

fonction de detection de panne schema

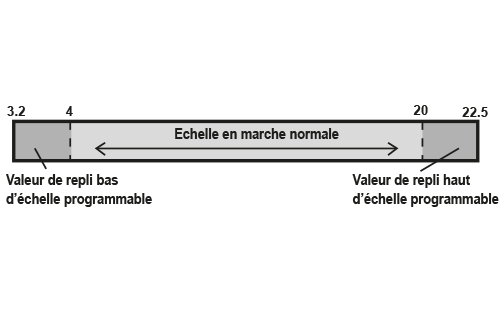

Fonctions de détection de panne :

Le signal de sortie est conforme aux recommandations NAMUR NE43. La détection de panne est facilitée.


large choix de materiaux nobles pour vos capteurs de pression

Un large choix de matériaux nobles pour vos capteurs de pression

Pour répondre aux procédés les plus agressifs, les capteurs de pression de la série AIV V6 sont disponibles avec des matériaux nobles adaptés à vos fluides. Ils sont ainsi protégés contre la corrosion et l’agression chimique.

En plus de l’acier inoxydable 316L, les parties en contact avec le fluide telles que les membranes de mesure sont disponibles dans différents matériaux comme l’Hastelloy C, le Tantale, le Monel,…

Différents matériaux et revêtements sont disponibles pour les membranes métalliques des capteurs de pression afin de garantir la longévité et la fiabilité de vos mesures.

Matériaux de la membraneApplications
Revêtement or et céramiqueInstallations de désulfurisation, unités de production d’hydrogène, raffineries de pétrole et unités de traitements des boues par OVH, gaz ionisé (sulfure d’hydrogène)
TantaleAcide chlorhydrique, acide sulfurique, acide nitrique, eau régale
TitaneChlorure de sodium, composé sulfaté
Hastelloy-CChlorure de sodium, composé sulfaté
MonelAlcali, acide fluoré
ZirconiumAcide chlorhydrique, soude caustique, agent de blanchiment

Les capteurs de pression industriel de la série FCX-AIV V6 : la solution pour vos mesure de pression, débit, niveau et densité !

Découvrez le capteur de pression industriel ATEX SIL2 SIL3 de Fuji Electric, une solution de mesure de pression pour les environnements les plus exigeants. Conçu pour répondre aux normes de sécurité rigoureuses, notre transmetteur allie performance et fiabilité, garantissant une précision inégalée même dans les zones à risque d’explosion.

Pour une intégration sans faille et une gestion optimale des risques, faites le choix de la sécurité avec le Capteur de Pression ATEX SIL2 SIL3.

L’expertise et le service de Fuji Electric est votre atout sécurité !
