Analyseurs à conductivité thermique Hydrogène H2, He et Ar

Les analyseurs de gaz à conductivité thermique mesurent la concentration des gaz H2, He et Ar dans une atmosphère donnée. Ces analyseurs de gaz sont utilisés par exemple pour la production de semi-conducteurs, la détection de fuites dans les systèmes de gaz industriels et la surveillance de la qualité de l’air. Grâce à leur fiabilité et à leur précision, les analyseurs de gaz à conductivité thermique garantissent la qualité et la sécurité des processus industriels.

Découvrez les analyseurs à conductivité thermique

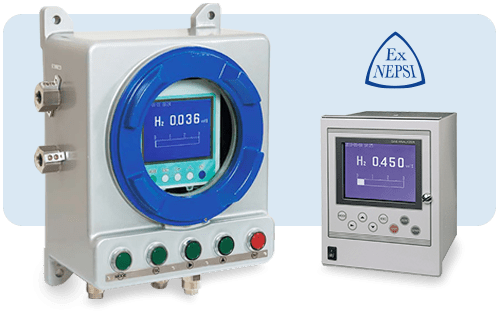

Analyseurs de gaz à conductivité thermique ZAF et ZAFE

analyseurs de gaz a conductivite thermique zaf et zafe

Contrôle de procédé fiable :

Pour les fours, la métallurgie, l’industrie du semi-conducteur et la séparation des gaz.

L’analyseur de gaz à conductivité thermique ZAF mesure en continu la concentration de gaz tels que H2, He, et Ar avec une grande stabilité.

Il est aussi disponible en version pour atmosphère explosible (pour les pays hors de l’Union Européenne) : ZAFE certifié Ex NEPSI.

controle de procede ficable pour la metallurgie

Principe de l’analyseur de gaz à conductivité thermique

principe de l analyseur de gaz a conductivite thermique schema

La conductivité thermique étant variable d’un composant à un autre, tout changement de la concentration du composant mesuré entraîne une variation de la conductivité thermique du gaz échantillon, laquelle affecte la température du fil de platine.

L’analyseur se base sur ces variations de température pour déterminer la teneur en gaz.

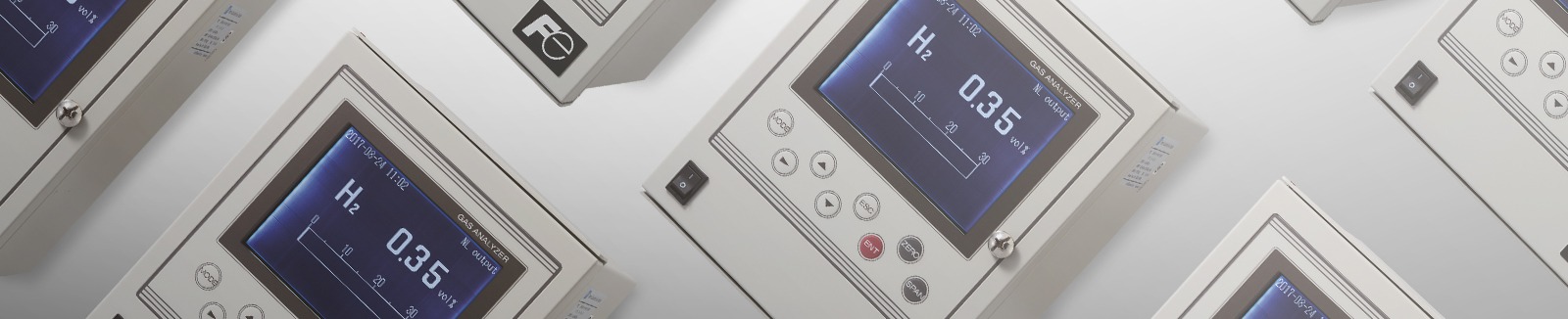

Caractéristiques

caracteristiques

Applications des analyseurs de gaz à conductivité thermique

applications des analyseurs de gaz a conductivite thermique
  • Mesures H2 pour l’industrie du semi-conducteur
  • Mesures H2 pour générateurs d’hydrogène
  • Mesures H2 pour les fours
  • Mesures Ar, He ou CH4 pour les productions de gaz
  • Mesures He pour la supraconduction
  • Mesures Ar pour la séparation


Spécifications

Échelles de Mesure Personnalisées

Les échelles de mesure sont flexibles et dépendent des composants spécifiques. L’appareil s’adapte ainsi aux besoins spécifiques de surveillance.

Précision de Mesure

Temps de Réponse Rapide

Le temps de réponse est optimisé pour une efficacité accrue. La version standard garantit un temps de réponse de ≤ 60 secondes, tandis que la version à réponse rapide réduit cela à ≤ 10 secondes.

Sorties Polyvalentes

Entrées Contacts (Option)

Trois contacts secs permettent des fonctionnalités avancées telles que le maintien de la mesure, le changement d’étendue, et le démarrage de l’auto-étalonnage.

Affichage Convivial

L’écran LCD rétroéclairé offre une visualisation claire des données, facilitant la surveillance en temps réel.

Options de Communication Étendues

En option, la communication RS-232C Modbus® permet une intégration facile avec d’autres systèmes.

Montage Simple et Alimentation Universelle

L’analyseur est conçu pour un montage facile sur panneau et accepte une plage de tension d’alimentation de 100 à 240 Vca, 50/60 Hz.

Compact et Léger

Avec des dimensions de 192 (L) × 240 (H) × 213 (P) mm et un poids d’environ 5 kg, l’analyseur est compact et facile à intégrer dans divers environnements.

composants mesurables et echelles

Composants mesurables et échelles

Gaz échantillonGaz de référence*Échelles de mesureDynamique d’échelle
maximum
H2N2, (CO2, Ar, He)0 … 3, 5, 10, 20, 50, 80, 100 %
100 … 90 %, 100 … 80 %
1 : 10
HeN2, (CO2, Ar), O2, Air0 … 5, 10, 20, 30, 40, 50, 80, 100 %
100 … 90 %, 100 … 80 %
1 : 10
ArN2, O2, Air, (He)0 … 10, 20, 50, 80, 100 %
100 … 90 %, 100 … 80 %
1 : 5
CH4N2, (CO2, Ar, He)0 … 20, 40, 50, 60, 80, 100 %
100 … 80 %
1 : 5
CO2N2, O2, Air, (He)0 … 10, 20, 50, 100 %
100 … 90 %
1 : 5

* : Pour les composants entre parenthèses, nous consulter. La mesure de H₂ dans O₂ n’est pas disponible.


Assurez la sécurité et la qualité de vos applications grâce à nos analyseurs de gaz à conductivité thermique !
