Analyseur de gaz laser ZQS pour scrubbers navires

Les analyseurs de gaz pour les scrubbers de navires mesurent la concentration de gaz polluants dans les fumées d’échappement des navires. Ces analyseurs permettent de vérifier la conformité aux réglementations maritimes en matière de protection de l’environnement. Ils peuvent surveiller les émissions de dioxyde de soufre (SO₂), d’oxydes d’azote (NO_x). Les analyseurs de gaz pour la construction navale permettent aux navires de maintenir leurs scrubbers en bon état de fonctionnement et d’éviter les sanctions pour non-conformité.

Analyseurs de gaz laser pour le contrôle des émissions atmosphériques des installations de désulfuration des fumées et épurateurs des navires

Caractéristiques de l’analyseur de gaz pour scrubber

• Technologie laser
• Mesure en continu du SO₂ et du CO₂
• Étalonnage nécessaire uniquement une fois par an
• Analyseur certifié IMO pour les applications de l’industrie marine

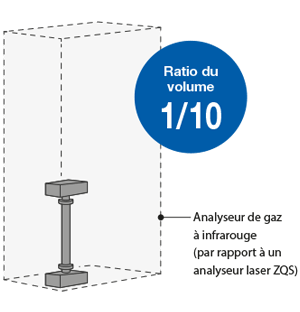

• Taille compacte

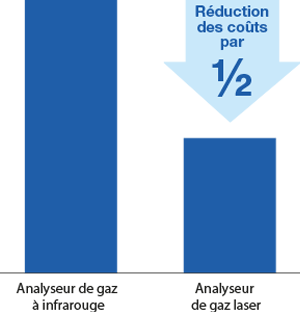

• Faible coût d’exploitation
• Maintenance aisée, seul un filtre est à remplacer régulièrement

Spécifications techniques

Composants Mesurables et Étendues

• SO₂ : 0 à 300 ppm
• CO₂ : 0 à 10 %vol

Principe de Mesure

• SO₂ : Technologie TDL (Tunable Diode Laser)
• CO₂ : Méthode de QCL (Quantum Cascade Laser)

Méthode de Mesure

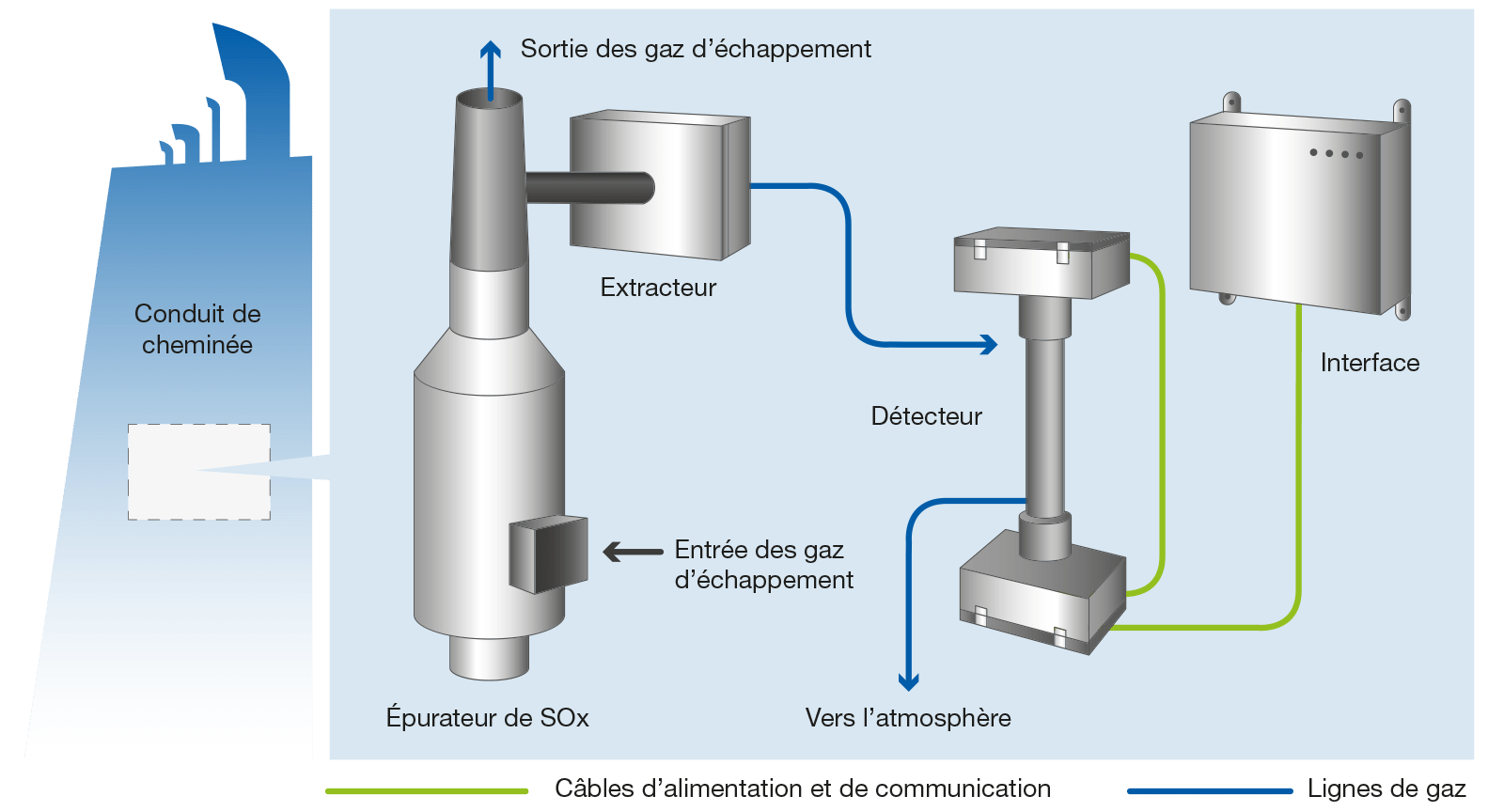

L’analyseur utilise une méthode extractive pour garantir une collecte précise des gaz, assurant des résultats fiables.

Application

Spécifiquement dédié à la surveillance des émissions provenant des moteurs marins équipés d’épurateurs de SOx.

Source Lumineuse

Un laser à semiconducteur est la clé de la précision des mesures, permettant une détection sensible des concentrations de gaz.

Dimensions et Poids

• Détecteur : 330 (L) × 880 (H) × 255 (P) mm
• Extracteur : 400 (L) × 300 (H) × 323 (P) mm
• Interface : 500 (L) × 400 (H) × 166 (P) mm
• Poids (hors câbles) :
  • Détecteur : 30 kg
  • Extracteur : 18 kg
  • Interface : 20 kg

Boîtier

Conçu pour une utilisation en intérieur, le boîtier est classé IP44 (entièrement fermé et résistant aux projections). Le ventilateur de l’extracteur est classé IPX4.

Matériaux

Les composants principaux, y compris le détecteur, l’extracteur et l’interface, sont fabriqués en acier inoxydable, assurant robustesse et durabilité.

Alimentation

L’analyseur fonctionne avec une alimentation standard de 100–240 Vca, 50/60 Hz, garantissant une flexibilité d’utilisation dans divers environnements.

Afficheurs et Communications

L’interface utilisateur est assurée par des voyants LED, et l’appareil est équipé d’une fonction Ethernet avec protocole Modbus TCP pour une communication efficace.

Performances

• Précision: ≤ ± 2,0 % de la mesure ou ≤ ± 0,3 % PE, la valeur la plus grande étant retenue
• Limite de Détection: 2,5 fois l’écart type de 10 réponses répétitives : ≤ ± 1,0 % PE
• Bruit: ≤ 2,0 % PE crête-à-crête
• Dérive du Zéro: ≤ ± 2,0 % PE pendant 6 mois
• Dérive d’Échelle: ≤ ± 2,0 % PE pendant 6 mois
• Temps de Réponse (t90): ≤ 180 s
• Temps de Chauffe: ≤ 120 min

Interférences avec d’Autres Composants

L’analyseur est capable de maintenir sa précision même en présence d’autres composants tels que NO, NO₂, CO, NH₃, CH₄, et H₂O saturé à 60 °C.

Environnement d’installation

L’analyseur de gaz ZQS innovant, dont les spécifications environnementales sont détaillées ci-dessous, se distingue par sa robustesse et sa capacité à fonctionner dans des conditions variées tout en fournissant des mesures précises.

Température Ambiante

• Extracteur : 0°C à 65°C
• Détecteur : 0°C à 55°C
• Interface : 0°C à 45°C
• Tube de prélèvement : 0°C à 65°C
• Purge à l’air nécessaire entre 40°C et 45°C

Humidité Ambiante

Maintenant ≤ 90 % d’humidité relative, cette spécification garantit que l’appareil peut fonctionner efficacement sans risque de condensation, ce qui pourrait altérer les performances.

Vibrations

Les vibrations sont maintenues à un niveau minime, inférieur à 0,2 G (1,9 m/s²), assurant la stabilité de l’analyseur dans des environnements sujets à des mouvements.

Environnement de Stockage

L’analyseur peut être stocké dans des conditions allant de -20°C à 70°C, avec une humidité relative pouvant atteindre 100 % sans condensation.

Bride

Le système est compatible avec une bride JIS 5K65A, mais offre également des options personnalisées sur demande, garantissant une intégration facile dans divers environnements.

Spécifications de l’Air Instrument

• Débit: ≤ 150 L/min
• Pression: 0,3 à 0,4 MPaG

Spécifications des Gaz d’Échappement

• Type de Gaz: Gaz d’échappement en sortie d’épurateur de SOx
• Température du Gaz: 5°C à 60°C
• Teneur en Brouillard: La présence de brouillard dans les fumées est inévitable, mais l’analyseur est capable de mesurer même si la probabilité d’effets indésirables augmente.

Composition du Gaz

• SO₂ : ≤ 300 ppm
• CO₂ : ≤ 10 %vol
• NOx : ≤ 1000 ppm
• CO : ≤ 2000 ppm
• O₂ : 1 %vol à 21 %vol
• CH₄ : ≤ 10 ppm
• NH₃ : ≤ 10 ppm
• Autres : N₂, H₂O

Pression

• Entre -10 kPa à 10 kPa, cette plage permet une adaptabilité à diverses conditions.
