Датчик относительного давления для водорода - FKR с золотым покрытием

Измерение высокого относительного давления

Области применения

Предназначен для применения в системах с водородом под высоким давлением, таких как производство, сжатие, хранение (в том числе криогенное), станции заправки H₂, гидростатические испытания, контроль давления в критически важном оборудовании и инфраструктуре.

Преимущества

  • Оптимальная химическая совместимость с водородом благодаря золотой мембране
  • Надежное измерение высокого давления до 1500 бар для самых требовательных систем H₂
  • Сертификация SIL2/SIL3 для критически важных водородных приложений
  • Долговременная стабильность и точность ±0,065%.
  • Материалы, соответствующие стандарту NACE MR0175

Характеристики

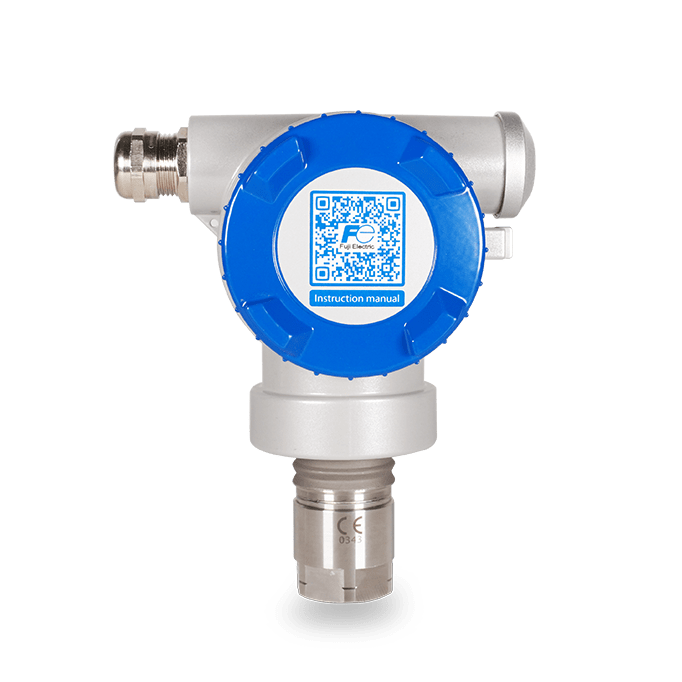

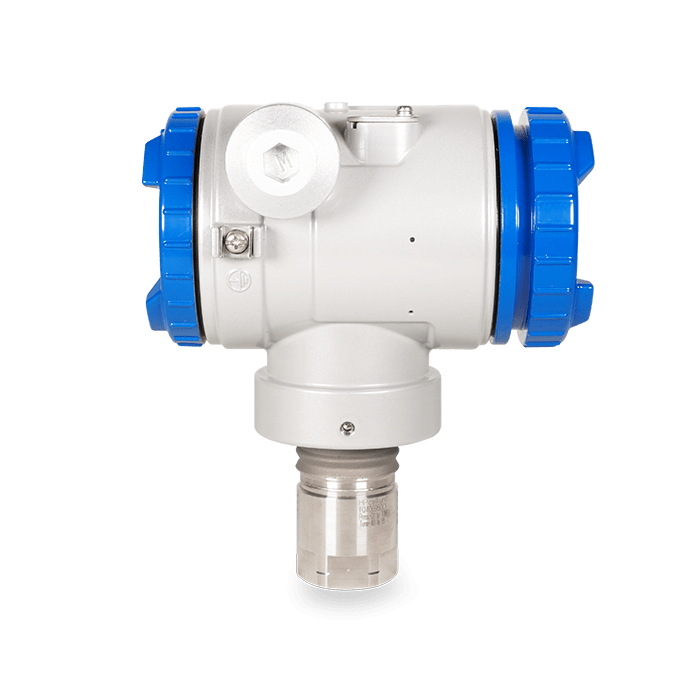

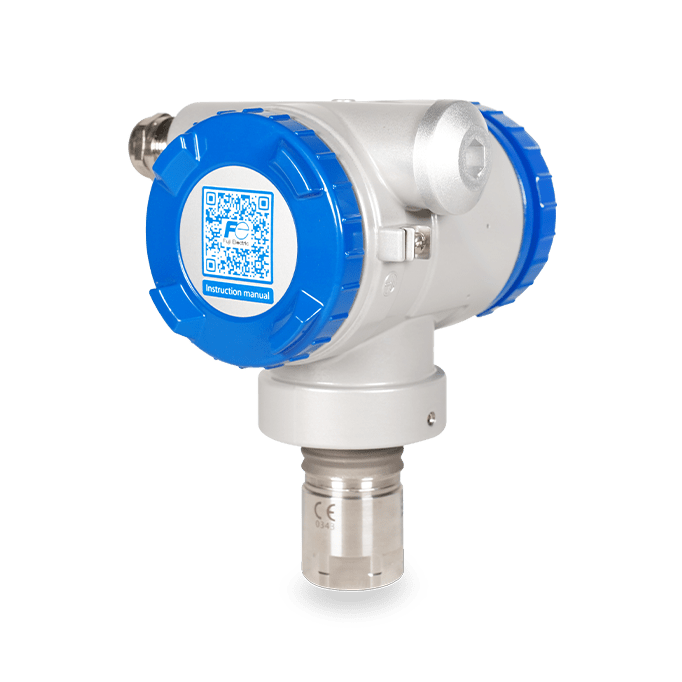

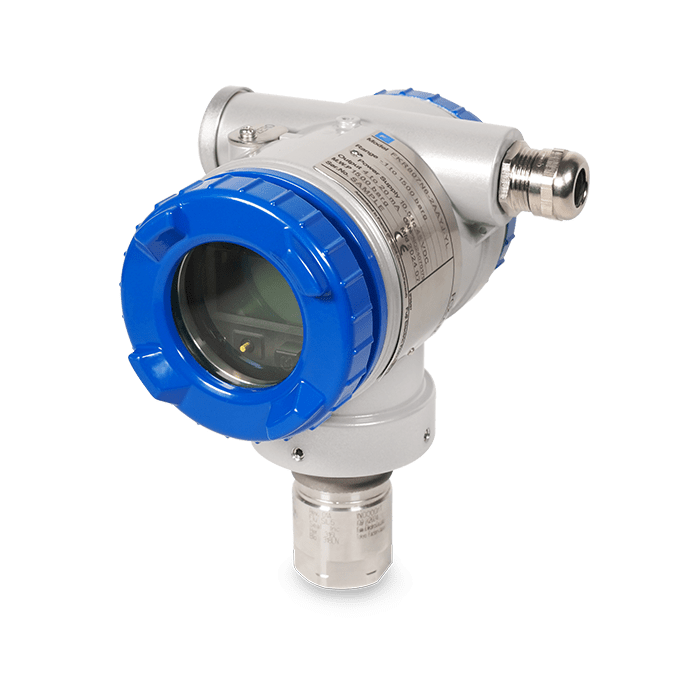

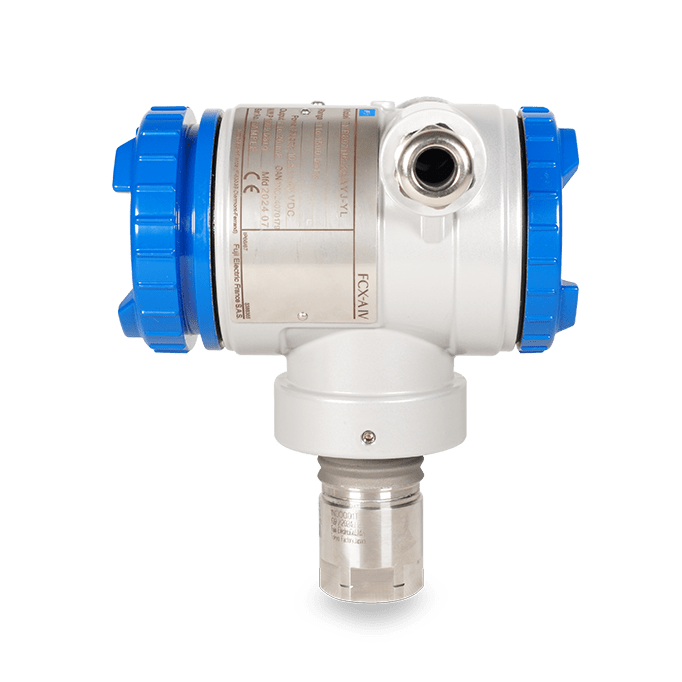

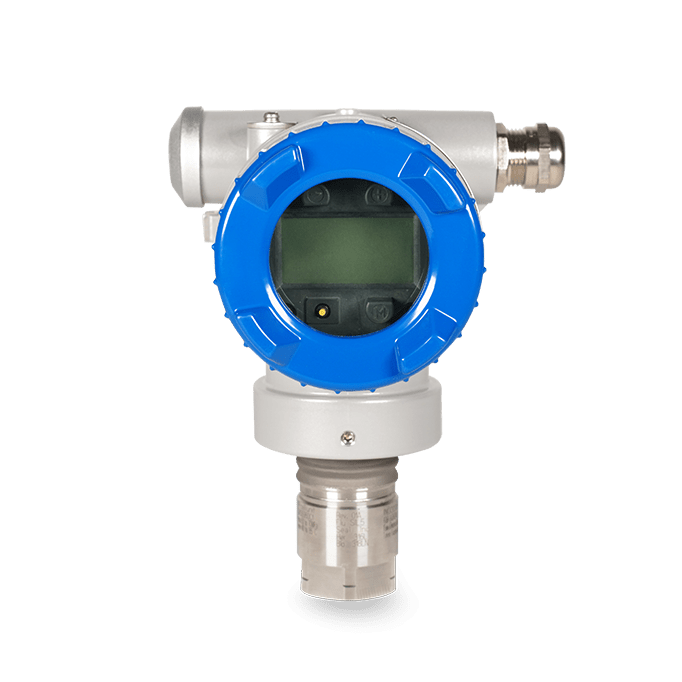

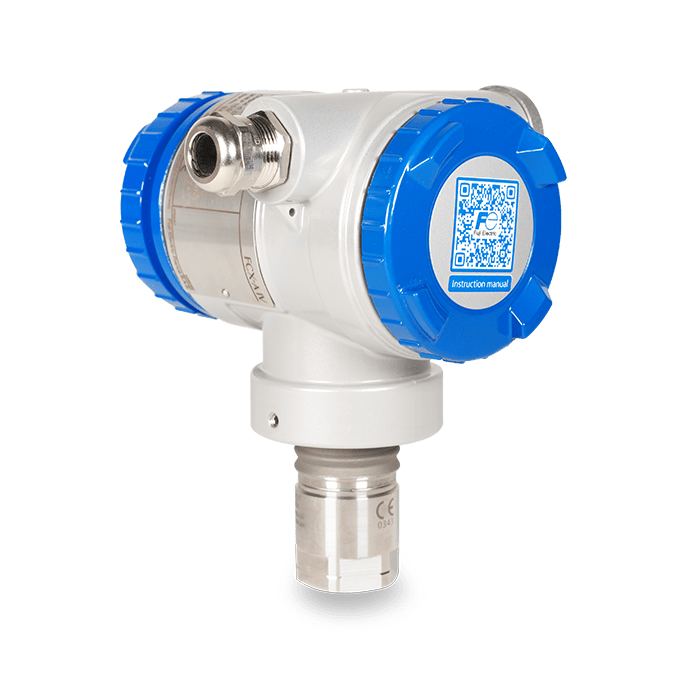

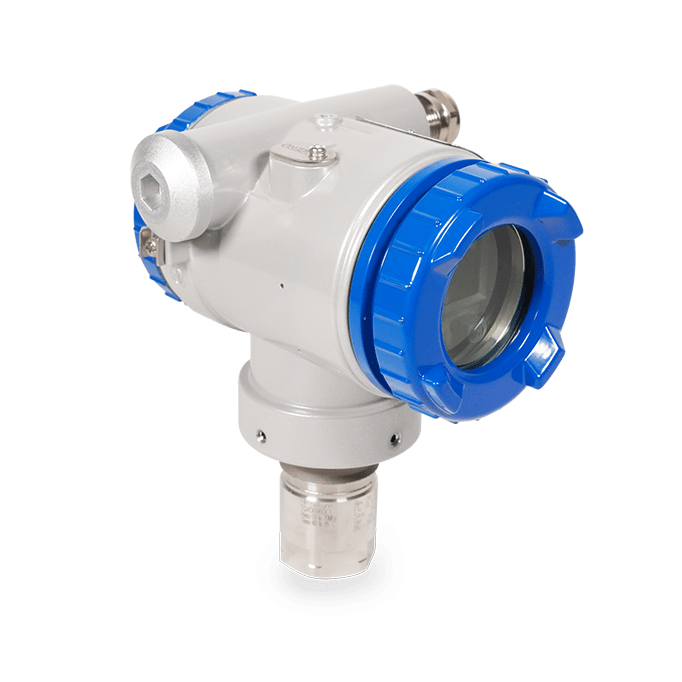

Датчик давления FKR с золотым покрытием из серии FCX-AIV компании Fuji Electric специально разработан для работы в сложных водородных средах высокого давления. В нем используется мембрана из сплава Inconel® 625, покрытая тонким слоем золота, обеспечивающим превосходную химическую инертность к H₂. Это покрытие значительно снижает проницаемость и хрупкость мембраны под воздействием водорода, сохраняя механическую целостность датчика в течение длительного времени. Такая химическая стойкость означает, что датчик может надежно использоваться в критически важных областях, таких как сжатие, криогенное хранение или заправочные станции. Оснащенный кремниевым пьезорезистивным преобразователем и цифровой обработкой сигнала, он гарантирует точное, стабильное и долговечное измерение относительного давления даже в самых суровых условиях.



ТипИнтеллектуальный датчик давления, 4-20 мА с протоколом HART™ 7.
ДелоL- или T-образная коробка
Диапазоны измерения (кПа) [макс. шкала]70 000
150 000
Вес за кг (без индикатора)1,5
Точность±0.065%
Материалы, контактирующие с процессомИнконель® 625
Нержавеющая сталь 318 LN
Нержавеющая сталь 316L
Жилищные материалыЛитой алюминиевый сплав с низким содержанием меди, покрытый полиэстером (стандарт) или нержавеющей сталью 316L (опция).
Мембранные материалыInconel® 625 и золочение
Стабильность±0,1% от верхнего предела диапазона в течение 5 лет
Повышение / удаление-1 барг при 100% от максимальной шкалы
Диапазон настройки шкалы измеренияОт 1 до 1/16 максимального масштаба
Цикл измерений40 мс
Протокол связиПротокол связи HART™ 7
Температура процессаОт -40 до 100°C
Температура окружающей средыОт -40 до +85°C
От -20 до +80°C (с дополнительным ЖК-дисплеем)
От -40 до +60°C (с дополнительным сетевым фильтром)
Напряжение питанияОт 10,5 до 45 В постоянного тока
Выходной сигнал / Сопротивление нагрузки4-20 мА / 250 Ом, типичный
ДемпфированиеНастраивается в диапазоне от 0,04 до 32 секунд
Настройка нуля и диапазонаЧерез внешний винт датчика, локальный трехкнопочный индикатор или протокол HART™.
Электрические соединенияM20×1,5" / 1/2 -14 NPT / Pg13.5
ОпцииЦифровой индикатор, обезжиривающая обработка, кислородный сервис, хлорный сервис, дополнительная идентификационная табличка из нержавеющей стали

Документация

Технические характеристики : FCX-AIV V6 FKR датчик высокого относительного давления

Технические характеристики Скачать

Брошюра : Датчики давления

Брошюры Скачать

Брошюра: Меры по защите энергии и окружающей среды

Брошюры Скачать
