Датчик давления дляатомной промышленности является важнейшим оборудованием, обеспечивающим точные и надежные измерения на атомных электростанциях. Компания Fuji Electric France производит высокоточные датчики давления для атомной промышленности, сертифицированные для использования в системах безопасности и отвечающие строгим требованиям к прослеживаемости, сейсмостойкости и экологической сертификации.
Уже более 20 лет компания Fuji Electric France поставляет операторам атомных электростанций, генеральным подрядчикам и субподрядчикам датчики давления, сертифицированные для использования в атомной энергетике, которые отличаются высокой точностью, долгосрочной стабильностью и надежностью поставок.
Мы поставляем датчики относительного, перепада и абсолютного давления для атомных электростанций и научно-исследовательских центров по всему миру.
БрошюраСкачайте брошюру, чтобы узнать, как датчики давления Fuji Electric для атомной энергетики способствуют обеспечению безопасности, точности и долгосрочной стабильности в сложных условиях эксплуатации на атомных объектах.
Возможно, вы задаетесь вопросом, почему в таких условиях используются датчики давления, сертифицированные для применения в атомной энергетике.
Один из важных вопросов, который стоит себе задать, — это, безусловно: «Безопасность?»
Что делает его таким особенным?
Ниже мы приводим основные моменты.
Датчики давления для атомной энергетики компании Fuji Electric разработаны и изготовлены для обеспечения точных и надежных измерений на атомных объектах.
Они пригодны для установки в системах, выполняющих функции безопасности, сбой которых может привести к серьезным промышленным или радиологическим последствиям.
Датчики давления Fuji Electric для атомных электростанций уже несколько десятилетий устанавливаются на всех атомных станциях французской компании EDF, а также на многих станциях по всему миру, в том числе на недавно введенных в эксплуатацию реакторах EPR (Тайшань, Фламанвиль, Олкилуото) и на строящихся (Хинкли-Пойнт C).
Полная приверженность компании Fuji Electric France вопросам ядерной безопасности основана на подлинной культуре безопасности. Она является неотъемлемой частью ДНК компании.
Стандарт RCC-E устанавливает правила проектирования и строительства электрических и контрольно-измерительных систем, используемых в реакторах с водой под давлением.
В нем установлены требования, применимые к оборудованию, относящемуся к категории безопасности, к оборудованию, обеспечивающему работоспособность установки, а также к специфическому обеспечению качества проектов.
Классификация оборудования, подлежащего классификации по уровню безопасности (IPS-1E / F1A / NC), и оборудования, важного для эксплуатационной готовности установки (IPD), а также специфические требования к обеспечению качества, предусмотренные стандартом
, дополняющие требования стандарта ISO 9001
Стандарт RCC-E публикуется Ассоциацией AFCEN (Французская ассоциация по правилам проектирования, строительства и эксплуатационного надзора за оборудованием атомных котлов).
Он разработан в партнерстве с производителями, инжиниринговыми компаниями, государственными органами, эксплуатантами и ключевыми участниками отрасли и отражает набор передовых практик, соответствующих требованиям МАГАТЭ. В число членов AFCEN входят EDF, Framatome, CEA, Bureau Veritas и другие ведущие организации.
Датчики давления Fuji Electric сертифицированы в соответствии с требованиями RCC-E.
Выбор датчика давления Fuji Electric, прошедшего квалификацию для использования в атомной энергетике, позволяет обеспечить соответствие требованиям проекта в отношении классификации безопасности, экологической квалификации, сейсмостойкости, работоспособности в аварийных условиях, прослеживаемости производства и документации.
Выбирая датчик давления Fuji Electric, сертифицированный для использования в атомной энергетике, вы сможете обеспечить соответствие проектным требованиям в следующих областях:
Датчик давления для атомной энергетики, прошедший соответствующую сертификацию, изготавливается из материалов, поставляемых тщательно отобранными поставщиками, что позволяет гарантировать высокий уровень качества, прослеживаемость и необходимую сертификацию.
Ознакомьтесь с 6 основными критериями, необходимыми для обеспечения безопасности при использовании датчика давления для атомной энергетики.
Компания Fuji Electric осуществляет строгий контроль качества на всех этапах производственного процесса, включая обучение и аттестацию персонала, отслеживание цепочки поставок, контроль производственных процессов, управление документацией и техническую поддержку клиентов.
Наша система управления качеством, сертифицированная по стандартам ISO 9001, QN100, QN200, QN300 и ISO 19443, соответствует требованиям к соответствию продукции и проектной документации для применения в атомной энергетике.
Ядерные датчики давления Fuji Electric сертифицированы на способность сохранять свои рабочие характеристики и эксплуатационную готовность в течение длительного времени, в том числе в условиях серьезных аварий. В зависимости от модели и объема сертификации срок службы может достигать 40 лет, а для некоторых версий — до 60 лет.
Электрические соединения играют ключевую роль в обеспечении надежности датчика. Компания Fuji Electric использует быстроразъемные разъемы с поворотом на четверть оборота, сертифицированные по стандарту K2, поставляемые давними партнерами, такими как SAIB и SOURIAU — двумя признанными лидерами французской атомной промышленности.
Все наши уплотнения и прокладки имеют сертификат PMUC. В зависимости от типа датчика и условий установки, в том числе в зонах с высоким уровнем радиационного воздействия, компания Fuji Electric может предложить уплотнения из EPDM, отобранные за их превосходную стойкость к радиационному воздействию.
Компания Fuji Electric предлагает различные электронные блоки датчиков, отвечающие требованиям применения в атомной энергетике, критериям квалификации и условиям эксплуатации.
Цифровые датчики давления smart для атомной энергетики отличаются высокой надежностью и прошли строгие квалификационные испытания.
Аналоговые датчики давления, сертифицированные для использования в атомной энергетике, не содержат программируемых электронных компонентов и подходят для эксплуатации в чрезвычайно сложных условиях, включая аварийные ситуации, облучение, сейсмические воздействия и термодинамические удары.
В дополнение к стандартным фланцевым технологическим соединениям компания Fuji Electric предлагает также модели с мембранным разделителем, оснащенные различными вариантами соединений, в частности:
Выбор материалов также может быть адаптирован к условиям технологического процесса, включая такие варианты, как нержавеющая сталь 316L, Hastelloy C для применения в морской воде, а также мембраны с золотым или керамическим покрытием для агрессивных сред и сложных условий эксплуатации, таких как водород (датчик давления для применения с водородом) и т. д.
Области применения ядерных датчиков давления:
Весь ассортимент продукции Fuji Electric также может поставляться с мембранным сепаратором.
Ядерный датчик давления с мембранным разделителем K3ad, сертифицированный по безопасности или неклассифицированный
Цифровая или аналоговая версия (относительное давление или перепад давления)

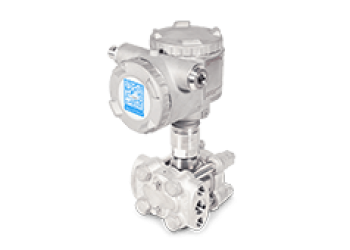

Ядерный датчик давления K3-A, K3ad с сертификатом безопасности или без классификации
Цифровой или аналоговый вариант (абсолютное, относительное или дифференциальное давление)
Выбор зависит от нескольких параметров проекта:
| Условия окружающей среды | Отсутствие облучения или наличие фонового облучения с аварийными условиями или без них до 50 кГр |
| Требуемый объем квалификации, включая чрезвычайные ситуации ядерного характера | Датчик давления для атомной энергетики NC без классификации по безопасности Датчик давления для атомной энергетики с сейсмостойкостью TAS Датчик давления для атомной энергетики с классификацией по безопасности K3 Датчик давления для атомной энергетики с классификацией по безопасности K3ad |
| Сейсмотехнические требования | Работоспособность Целостность Проектный спектр |
| Условия предоставления услуг | Диапазон температур Диапазон давления Тип технологической среды: газ, жидкость или пар, включая требования к коррозионной стойкости |
| Предпочтительная электроника | Цифровой ядерный датчик, сертифицированныйпо стандарту ; аналоговый ядерный датчик, сертифицированный по стандарту, с полностью аналоговой электроникой и без программируемых электронных компонентов (CEP или DDLF) |
Датчики давления играют важную роль в широком спектре применений в атомной энергетике.
Датчики давления Fuji Electric установлены по всей территории атомной электростанции, в том числе в зонах защитной оболочки реакторного корпуса. Они используются во вторичном контуре, контурах охлаждения и в машинном зале, где расположена паротурбина. Они также установлены на вспомогательных и аварийных контурах, где точное и надежное измерение давления является необходимым условием для обеспечения безопасности, производительности и долгосрочной эксплуатации.
Являясь французским производителем датчиков давления для атомной энергетики и поставщиком датчиков давления для атомных электростанций, компания Fuji Electric поставила по всему миру более 10 000 единиц оборудования, в том числе датчики относительного, дифференциального и абсолютного давления.
В число клиентов компании входят крупные операторы и подрядчики в атомной отрасли, такие как EDF, AREVA, FRAMATOME и ALSTOM GE ARABELLE SOLUTIONS, а также CGN; ее решения используются на атомных электростанциях во Франции, в рамках проектов EPR во Франции, Финляндии, Китае и Великобритании, в проектах REP в Южной Африке, а также в проектах ВВЭР для NPCIL в Индии.
Это датчик, который в ходе стандартизированных испытаний (RCC-E, IEEE 323) доказал свою способность выполнять измерительные функции как в нормальных, так и в аварийных условиях на атомной электростанции.
RCC-E — это французский референсный документ, используемый компанией EDF для реакторов типа REP. IEEE 323 — это аналогичный американский стандарт, применяемый на международном уровне. Оба документа определяют требования к экологической квалификации электрооборудования атомных электростанций.
Крупнейшими производителями являются Fuji Electric и Emerson (Rosemount). Каждая из этих компаний предлагает линейки датчиков давления, сертифицированных по стандартам RCC-E или IEEE 323 для атомных электростанций.
Нет. В измерительную цепь, относящуюся к категории безопасности, может быть включен только датчик, прошедший документально подтвержденную ядерную квалификацию.
Аналоговый датчик, не содержащий программируемых цифровых компонентов, обладает более высокой устойчивостью к радиационному воздействию и снижает риски в области кибербезопасности. «Умный» датчик оснащен расширенными функциями, но требует дополнительных испытаний на надежность при использовании в системах, отвечающих за безопасность.
Во Франции датчики давления, используемые в атомной энергетике и относящиеся к категории безопасности, должны проходить квалификацию в соответствии с референционным стандартом RCC-E и отвечать требованиям Агентства по ядерной безопасности и регулированию (ASNR). Сертификация по стандарту ISO 19443 также регулирует систему управления качеством у поставщиков, работающих в атомной энергетике.
Под функцией безопасности понимается способность датчика давления обеспечивать достоверные измерения, позволяющие инициировать защитные меры в случае аварийной ситуации на атомной электростанции.
