Medição de vapor

Em muitos setores, o vapor é uma fonte de energia fundamental, cujo controlo é essencial para otimizar o desempenho e reduzir os custos. A medição do vapor permite medir com precisão...

Em muitas indústrias, o vapor é uma fonte de energia fundamental, cujo controlo é essencial para otimizar o desempenho e reduzir os custos. A medição do vapor permite medir com precisão o caudal e o consumo de vapor nos processos industriais.Graças a tecnologias como os medidores de caudal por diferença de pressão, de vórtice ou ultrassónicos, é possível obter medições fiáveis adaptadas às diferentes condições do processo, mesmo em ambientes exigentes.Uma medição precisa do caudal de vapor contribui para melhorar a eficiência energética, otimizar as instalações e garantir o desempenho global dos sistemas industriais que utilizam vapor.

6 resultados apresentados

Eliminar tudo

Em stock
Calculador de caudal e energia térmica - ERW700
ref.: ERW700
Preço de retalho
dependendo da configuração
4287,00 €
Descontos disponíveis, contacte-nos
Pedir um orçamento
Contactar-nos
Medidor de caudal de placa de orifício - medição de caudal por despressurizador
ref: PO

Solicitar um orçamento
Contactar-nos
Medidor de caudal de placa de orifício múltiplo - Medição de caudal por dispositivo de despressurização
ref.: POM

Solicitar um orçamento
Contactar-nos
Medidor de caudal de tubo Venturi - medição de caudal por despressurizador

Pedir um orçamento
Em stock
Medidor de caudal ultrassónico fixo para vapor - Conversor - FSJ
ref.: FSJ
Preço de retalho
dependendo da configuração
7321,00 €
Descontos disponíveis, contacte-nos
Pedir um orçamento
Contactar-nos
Medidor de caudal V-CONE - Medição de caudal por despressurizador
ref.: VCONE

Solicitar um orçamento

Premium quality in every product
Local service near you
Customer support every step of the way
Seamless technical communication

Tecnologias

Catálogo de referências antigas - Medidores de caudal ultra-sónicos e medidores de caudal electromagnéticos
Descubra as novas referências de caudalímetros Fuji Electric, que combinam precisão, eficiência energética e durabilidade para uma transição optimizada.

Guia de compra de medidores de vapor

Amedição de vapor consisteemmedir a quantidade de vapor nos processos industriais. Este instrumento garanteeficiência, poupança de energia e redução de custos. Tecnologias como os redutores de pressão com sensor de pressão diferencial, o medidor de vazão de vórtice e os medidores de vazão por ultrassom são utilizadas para obter medições precisas. A medição do caudal de vapor é essencial em centrais elétricas, refinarias e na indústria transformadora para otimizar as operações e evitar o desperdício de energia.

Optar pela medição do vapor: a pedra angular de uma gestão precisa do vapor

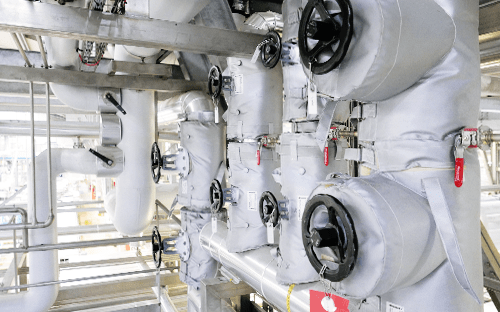

Instalação industrial de tubagens isoladas e equipamentos de vapor para medição e regulação de caudais

Já se interrogou sobre a importância da medição exacta do caudal de vapor para muitas indústrias?

A medição exacta do caudal de vapor é essencial para garantir um ótimo desempenho, poupança de energia e precisão em muitas indústrias que dependem do vapor como um componente chave do processo.

A medição de vapor oferece uma vasta gama de tecnologias utilizadas nos caudalímetros de vapor, com nuances que diferenciam cada tipo.

Uma explicação pormenorizada da medição de vapor

Técnico a inspecionar uma rede de tubagens de vapor numa instalação industrial de produção de energia

A importância de uma medição precisa do caudal de vapor

A medição exacta do caudal de vapor é essencial para muitas indústrias, tais como centrais eléctricas, centrais nucleares, fábricas de produtos químicos, refinarias e fábricas.

Uma vez que o vapor desempenha um papel fundamental na transferência de energia e nas operações do processo, medições precisas podem levar a maiores poupanças de energia e a um desempenho optimizado do sistema.

Por outro lado, medições incorrectas podem levar ao desperdício de energia, ao aumento dos custos e a processos ineficientes.

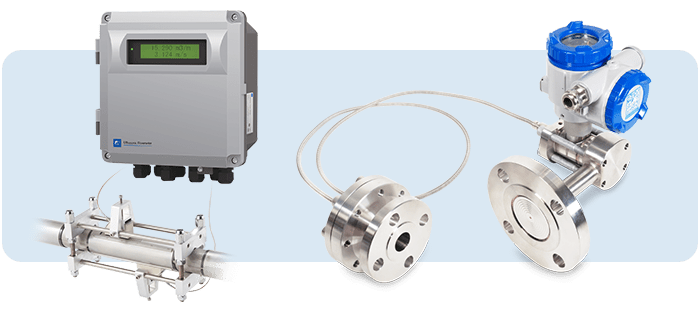

Contadores e medidores de caudal de vapor industriais da Fuji Electric com sensores e conversor de medição

Tecnologias de medidores de vapor

Os caudalímetros de vapor, ou medidores de vapor, existem numa variedade de tecnologias, cada uma com as suas próprias vantagens e aplicações específicas. Os medidores de caudal de vapor de pressão diferencial, os medidores de caudal de vórtice, os medidores de caudal de turbina e os medidores de caudal de vapor ultra-sónicos estão entre os mais populares para medir o caudal de vapor.

Os caudalímetros de pressão diferencial utilizam uma diferença de pressão (muitas vezes utilizando placas de orifício) para determinar a velocidade do caudal e, subsequentemente, o caudal volumétrico.

Em contrapartida, os medidores de caudal de vórtice utilizam um corpo para gerar vórtices a uma frequência correspondente à velocidade do caudal. Esta abordagem permite a medição do caudal volumétrico.

Da mesma forma, os medidores de caudal de vapor ultra-sónicos são capazes de medir o caudal de vapor. Para tal, utilizam ondas sonoras para determinar a diferença de tempo entre os sinais de frequência ultra-alta emitidos e recebidos. Para melhorar a sua eficiência, estes caudalímetros incorporam geralmente sensores para compensar as variações de temperatura e pressão.

Os caudalímetros de turbina funcionam com base em princípios semelhantes aos dos caudalímetros de vórtice. No entanto, utilizam turbinas mecânicas em vez de corpos não perfilados.

Técnico a inspecionar uma conduta de vapor industrial com emissão de vapor numa unidade de produção

Factores que influenciam a escolha dos caudalímetros de vapor

Vários factores influenciam a escolha do medidor de vapor.

As condições do processo, como a pressão e a temperatura, o estado do vapor (vapor saturado ou sobreaquecido ou condensado), os comprimentos rectos e os custos de instalação são apenas alguns dos factores a ter em conta.

Além disso, a precisão pretendida, a presença de peças móveis e a necessidade de linhas de impulso ou de componentes adicionais podem influenciar a escolha do contador de vapor adequado para aplicações de processamento.

Diferenças entre caudal mássico e caudal volumétrico

O caudal mássico e o caudal volúmico são dois parâmetros essenciais na medição de vapor.

O caudal mássico refere-se à massa de vapor que passa através de um sistema por unidade de tempo e é essencial para processos em que a quantidade de material (neste caso, vapor) é importante.

O caudal volumétrico, por sua vez, refere-se ao volume de vapor que atravessa um sistema num determinado período de tempo. Enquanto o caudal volumétrico é medido diretamente por vários medidores, para calcular o caudal mássico, são frequentemente necessárias medições adicionais, tais como atemperatura eapressão, bem como umcalculador de caudal, devido àvariação da densidade do vaporem diversas condições.

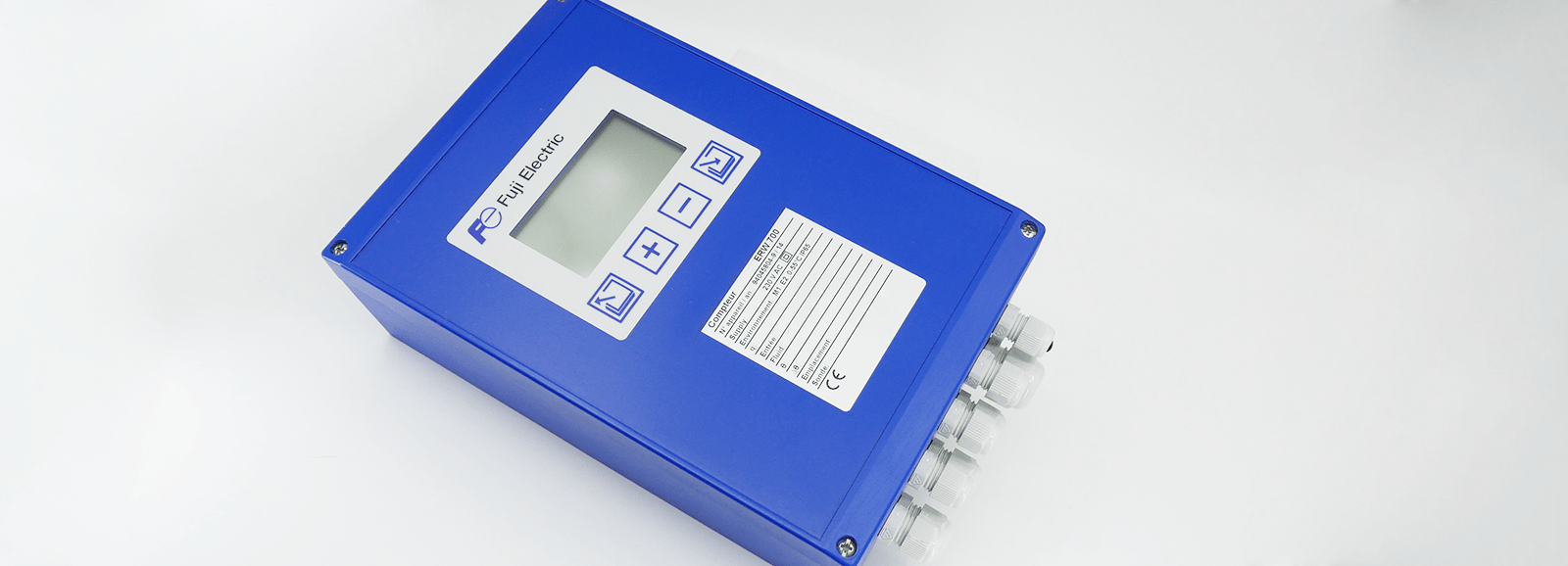

Unidade eletrónica da Fuji Electric para medição de caudal mássico e volumétrico em ambientes industriais — Conversor eletrónico da Fuji Electric utilizado para a medição e análise de caudais de vapor industrial.

Mergulhar no mundo dos caudalímetros e depressores de pressão diferencial

Medidor de vazão por diferença de pressão com sensores com flange para a medição de vapor industrial

Os medidores de caudal de pressão diferencial são um dos pilares da medição do caudal de vapor. Ao criar uma diferença de pressão utilizando um despressurizador, como uma placa de orifício, um tubo venturi ou um bocal, um medidor de caudal V-Cone, um tubo Pitot e um transdutor de pressão diferencial, esta classe de medidores de vapor determina a velocidade do caudal e calcula depois a velocidade do caudal. A relação linear entre a diferença de pressão e o caudal torna estes medidores fiáveis e amplamente utilizados. No entanto, requerem linhas de impulsos e podem ter alguma perda de energia devido à presença da placa de orifício.

A simplicidade do seu design, combinada com a ausência de peças móveis, torna-os uma escolha fiável para muitas aplicações, garantindo longevidade e desempenho consistente ao longo do tempo.

Medidores de caudal de vórtice para medição do caudal de vapor

Os medidores de vazão de vórtice funcionam com base noprincípio do vórtice criado porum corpo não perfiladocolocado no fluxo egeram vórtices alternados a jusante.A frequência desses vórtices é diretamente proporcional à velocidade do fluxo de vapor.

Os medidores de vazão de vórtice são, portanto, eficazes na medição da velocidade do fluxo com boa precisão. Uma das características distintivas dos medidores de vazão de vórtice é a sua capacidade de lidar com uma ampla gama de caudais, desde os mais baixos aos mais elevados, sem comprometer a precisão da medição.

caudalímetros de vórtice

Compreender os caudalímetros de vapor ultra-sónicos e as suas vantagens

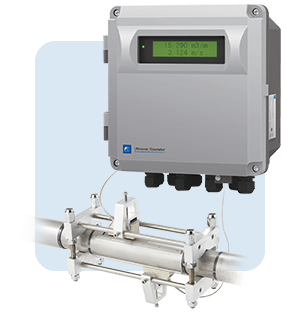

Medidor de caudal por ultrassons não intrusivo com conversor para a medição de vapor saturado industrial

Os medidores de caudal ultra-sónicos para vapor utilizam ondas sonoras para medir a velocidade dos fluxos de vapor saturado numa tubagem, determinando assim o caudal volumétrico.

Graças à sua tecnologia inovadora, estes medidores de vapor oferecem várias vantagens em relação aos métodos de medição tradicionais.

Em primeiro lugar, são não invasivos, o que significa que podem ser fixados no exterior das tubagens sem necessidade de instalações intrusivas ou de interrupções do processo.

Em segundo lugar, como não têm partes móveis, estes medidores de vapor requerem pouca manutenção e desgastam-se menos com o tempo. Além disso, a sua capacidade de medir condições de vapor saturado e a sua elevada precisão em várias condições de caudal tornam-nos versáteis para uma vasta gama de aplicações. A ausência de obstruções nas linhas de vapor assegura uma queda de pressão mínima, o que ajuda a poupar energia em muitas indústrias.

Medição de vapor na indústria energética e na indústria de processos

Técnico a inspecionar tubagens de vapor numa instalação industrial equipada com reservatórios e redes de processo

No mundo da medição do caudal de vapor, existem muitas subtilezas: desde as diferentes técnicas de medição até às decisões subjacentes à escolha de um medidor de vapor específico, é vital ter uma compreensão fundamental desta área crítica.

Não se esqueça de que uma medição precisa do caudal de vapor não se resume a números; trata-sede melhorar a eficiência, poupar energia, otimizar o desempenho e, em última análise, reduzir os custos eminúmeros setores de atividade.

FAQ

Qual é o melhor medidor de caudal para vapor?

Diferentes aplicações podem exigir diferentes tipos de medidores de caudal. No entanto, os caudalímetros de pressão diferencial e os caudalímetros de vórtice estão entre os mais utilizados para aplicações de vapor e outros fluidos, como líquidos e gases. Dito isto, oaparecimento de caudalímetros de vapor ultra-sónicos e as vantagens que oferecem fazem deles a escolha óbvia para muitas aplicações modernas, colmatando a lacuna entre tradição e inovação.

O medidor de caudal ultrassónico de fixação pode ser utilizado para a medição de vapor?

Sem dúvida! Os medidores de caudal ultra-sónicos de fixação são uma inovação revolucionária na medição do caudal de vapor. Podem ser utilizados em aplicações de vapor, oferecendo um método de medição eficiente e não intrusivo. Os caudalímetros de vapor da Fuji Electric são adequados para a medição de vapor saturado, incluindo o caudal volumétrico e o caudal mássico a temperaturas até 180°C. Aproveitando o poder das ondas ultra-sónicas e a tecnologia avançada de sensores, estes medidores de vapor fornecem medições precisas sem a necessidade de penetrar ou modificar o sistema de tubagem. Isto não só simplifica o processo de instalação, como também minimiza potenciais problemas de manutenção, reduzindo o custo total de propriedade. A inovação por detrás desta tecnologia é verdadeiramente notável, tornando-a uma escolha cada vez mais popular para as indústrias que procuram precisão combinada com facilidade de utilização.

Como calcular o caudal de vapor?

O caudal de vapor pode ser calculado a partir da velocidade de fluxo medida e da área da secção transversal da tubagem. Podem ser necessários sensores adicionais, tais como um sensor de temperatura e pressão e um calculador de caudal corrigido, para calcular o caudal mássico.

Qual é o caudal de vapor?

Os caudais de vapor podem variar consoante o sistema e a aplicação. É melhor consultar os dados específicos do sistema ou os dispositivos de medição para obter valores exactos. A utilização de um medidor de caudal de vapor é o método mais fiável para determinar com precisão o caudal de vapor. O medidor de vapor mede com precisão a velocidade, a pressão e a temperatura para calcular o caudal de vapor.
