      HMI MONITOUCH MARINE - Série V9

      Interface homem-máquina Monitouch Marine série V9

      Domínios de aplicação

      Monitorização, controlo e visualização a bordo de navios mercantes, embarcações offshore, iates e sistemas de propulsão ou de energia marinha.

      Benefícios

      • Homologações marítimas: ClassNK - Nippon Kaiji Kyokai (NK), Lloyd's Register of Shipping (LR), American Bureau of Shipping (ABS), DetNorske Veritas (DNV)
      • Função de regulação de 128 níveis: legibilidade óptima dia/noite sem encandeamento
      • Formatos compactos de 5,7 - 12,1 polegadas: fácil integração em consolas de navegação
      • Ecrãs personalizáveis: ponteiros, escalas e mostradores totalmente configuráveis
      Referência : V9-Marine
      Contactar-nos

      Características

      Concebida para navegação, a série HMI - Monitouch - V9 Marine apresenta um painel frontal resistente a choques/vibrações IP66. As HMIs marítimas da Fuji Electric são certificadas pela ClassNK, Lloyd's Register, ABS e DNV. Graças à função de regulação de 128 níveis integrada, o ecrã permanece perfeitamente legível, desde a luz de manobra total até ao modo noturno, sem encandear a ponte. A sua dupla interface Ethernet isolada + servidor VNC/VPN separa as redes ponte/máquina, permitindo uma manutenção remota segura. Os ecrãs personalizáveis (ponteiros, balanças, mostradores) reproduzem fielmente a instrumentação real para alarmes instantâneos e monitorização envolvente.

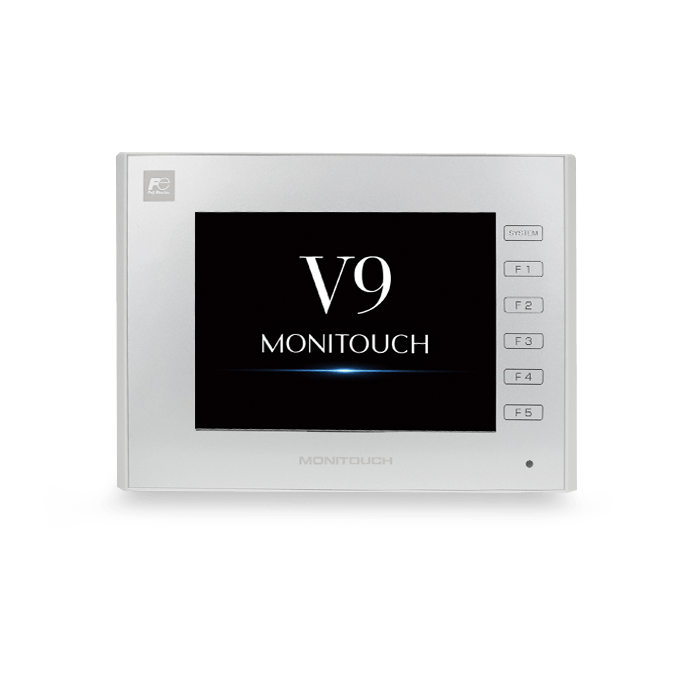

      Modelos afetadosV9060iTD
      V9080iSD

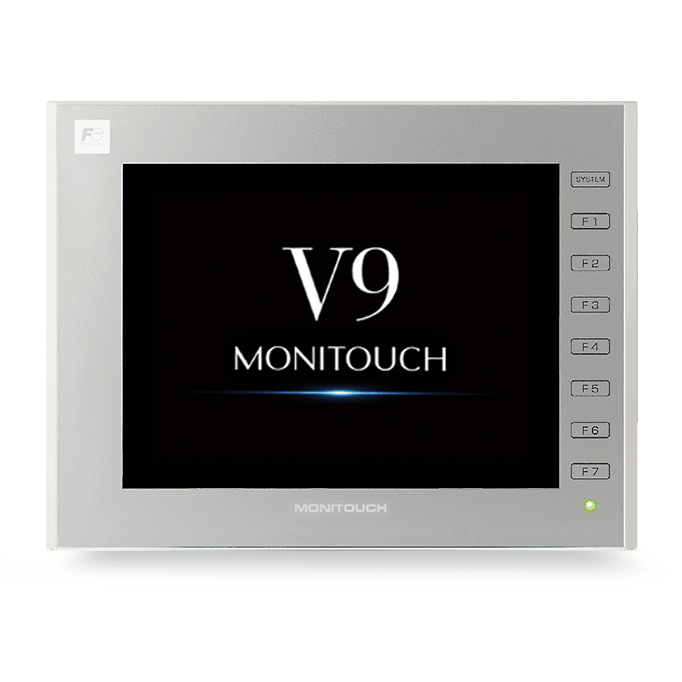

      V9100iSD

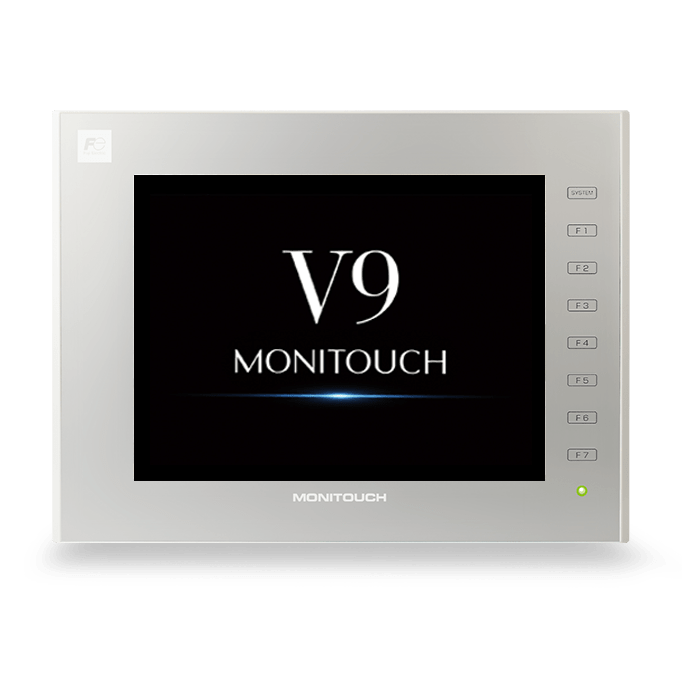

      V9120iSD

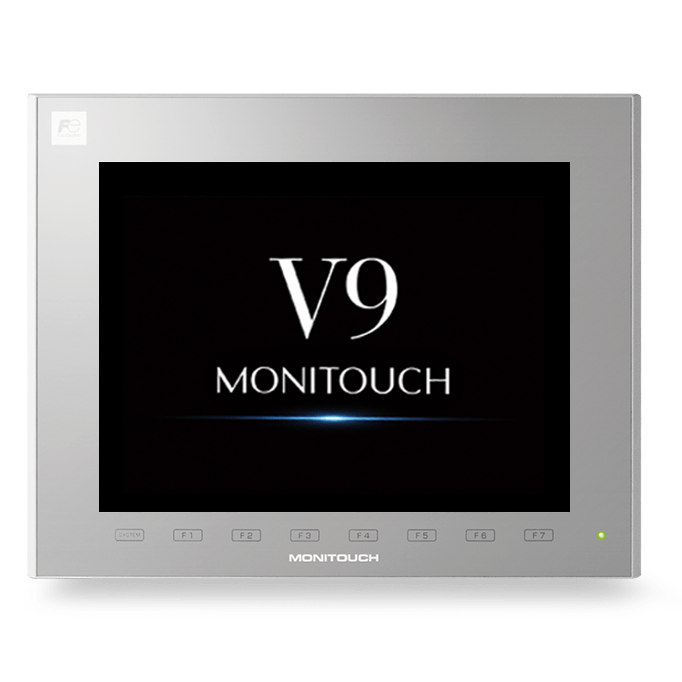

      Tipo de visorLCD a cores TFT
      Resolução40 × 480 px (VGA) ➜ 1024 × 768 px (XGA)
      Tamanho do ecrã5,7" (V9060iTD), 8,0" (V9080iSD), 10,1" (V9100iSD), 12,1" (V9120iSD)
      Cores16,7 milhões (TrueColor)
      Interface tátilPelícula resistiva capacitiva ou analógica, consoante o modelo
      Memória do ecrã (FROM)64 MB
      Memória de reserva (SRAM)800 Kb
      Retroiluminação LED50 000 - 70 000 h
      Função de regulação da intensidade da luz128 passos por macro BRIGHT
      Ethernet2 portas 100BASE-TX/10BASE-T
      Portas de sérieRS-232C / RS-422/485, 4800 - 187 500 bps
      Suporte SD / USB1 ranhura SD, USB tipo A + mini-B 2.0
      Alimentação eléctrica24 V dc (intervalo de ±10%)
      Temperatura de funcionamento0 °C - 50 °C
      Proteção de fachadasIP66 com vedação
      Vibrações / choques5 - 150 Hz @ 1 G / 15 G, 3 eixos
      Normas marítimasNippon Kaiji Kyokai (NK), Lloyd's Register of Shipping (LR), American Bureau of Shipping (ABS), Det Norske Veritas (DNV)

      HMI MONITOUCH MARINE - Série V9

      Referência : V9-Marinha
