Dans les installations industrielles du monde entier, la vapeur sert de vecteur énergétique principal pour le chauffage, la stérilisation, la production d’électricité et d’innombrables applications industrielles. Une mesure précise du débit de vapeur est essentielle pour optimiser l’efficacité énergétique, contrôler les coûts et garantir la fiabilité des processus. Que vous travailliez avec de la vapeur saturée à pression modérée ou de la vapeur surchauffée dans des applications à haute température, le choix de la technologie de débitmètre vapeur appropriée peut avoir un impact significatif sur la réussite de vos opérations.
Les débitmètres vapeur modernes ont évolué bien au-delà des simples dispositifs mécaniques pour devenir des instruments sophistiqués capables de mesurer le débit massique, le débit volumétrique, le contenu énergétique et la qualité de la vapeur avec une précision exceptionnelle. Ce guide complet explore les différentes technologies disponibles, leurs applications spécifiques et les facteurs critiques à prendre en compte lors de la mise en œuvre de solutions de mesure de la vapeur dans votre installation.
Un débitmètre vapeur est un instrument de précision spécialement conçu pour mesurer le débit de vapeur dans les systèmes de tuyauterie industriels. Ces instruments spécialisés doivent relever les défis particuliers posés par la vapeur, notamment les applications à haute température, les conditions de pression variables et la nature compressible de la vapeur par rapport aux liquides ou aux gaz.
Les débitmètres vapeur jouent un rôle essentiel dans l’efficacité énergétique et l’optimisation des processus en fournissant des données précises pour :
Les défis liés à la mesure de la vapeur sont considérables. Contrairement à la mesure du débit dans les liquides, les propriétés de la vapeur changent considérablement en fonction des variations de température et de pression. Un débitmètre vapeur doit tenir compte de ces conditions changeantes pour fournir des données fiables. Qu’il s’agisse de vapeur saturée au point d’ébullition pour une pression donnée, de vapeur surchauffée à des températures supérieures à la saturation ou de vapeur humide contenant des gouttelettes d’eau entraînées, chaque condition nécessite des considérations de mesure spécifiques.

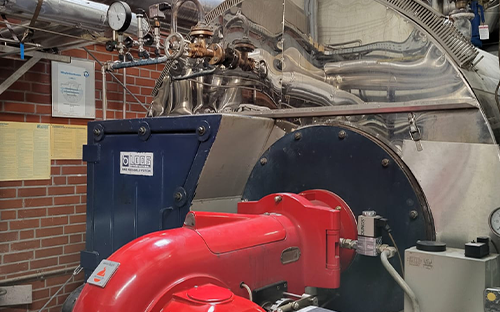

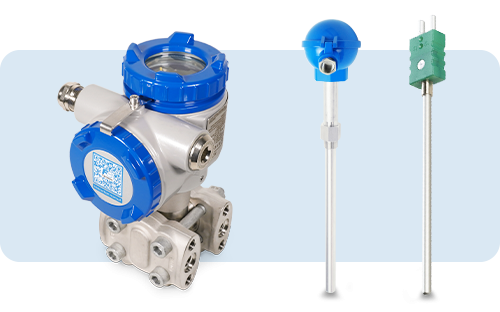

Les paramètres de mesure clés comprennent le débit massique (généralement exprimé en kg/h ou t/h), le débit volumétrique, la pression de la vapeur, la température et le flux d’énergie. Les débitmètres vapeur modernes intègrent souvent plusieurs capteurs afin de fournir des données de mesure complètes, y compris une compensation automatique des variations de densité basée sur les propriétés thermodynamiques de la vapeur.
Le choix de la technologie appropriée pour les débitmètres vapeur dépend des exigences spécifiques de l’application, des conditions de fonctionnement et des performances attendues. Chaque technologie présente des avantages et des limites distincts qui doivent être soigneusement évalués.
Les débitmètres vapeur à vortex sont l’une des technologies les plus largement utilisées pour la mesure industrielle de la vapeur. Ils fonctionnent selon le principe de la rue de Kármán, où un corps non profilé génère des vortex alternés dont la fréquence est directement proportionnelle à la vitesse de la vapeur, garantissant une mesure linéaire et précise du débit.
Les principaux avantages des débitmètres à vortex sont leur conception robuste sans pièces mobiles, leur entretien minimal et leur longue durée de vie. Les débitmètres vapeur à vortex offrent également un rapport de modulation élevé et maintiennent une grande précision sur toute la plage de mesure. De nombreux modèles modernes intègrent des capteurs de température et de pression intégrés, permettant une mesure directe du débit massique sans compensation externe.
Pour des performances optimales, l’installation nécessite des tronçons de tuyaux droits suffisants pour stabiliser le débit, un dimensionnement approprié des tuyaux et le respect de la plage de nombres de Reynolds spécifiée pour le débitmètre.

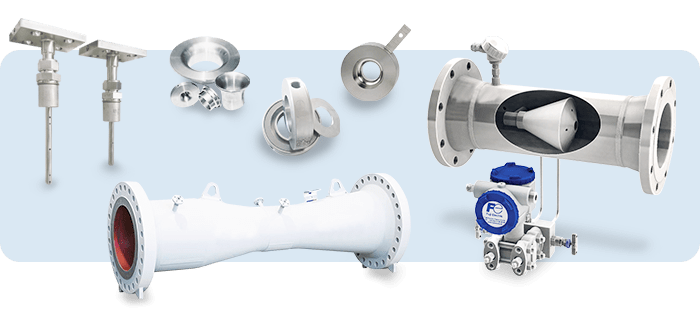

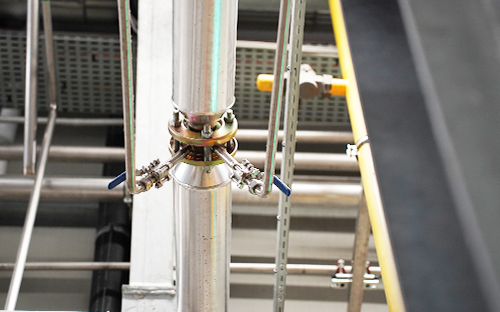

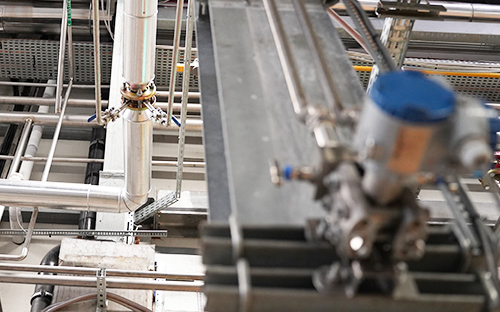

La technologie par pression différentielle reste une pierre angulaire de la mesure de la vapeur, en particulier dans les applications à haute pression courantes dans les centrales électriques. Cette approche utilise des organes déprimogènes tels que des plaques à orifice, des diaphragmes, des tubes de Pitot, des tubes Venturi, des débitmètres V-cône et des tuyères, pour créer une différence de pression mesurable à travers une restriction de débit.
Cette technologie est appréciée pour sa grande applicabilité, sa compatibilité avec une large gamme de tailles de tuyaux et sa forte normalisation selon les normes internationales telles que ISO 5167.

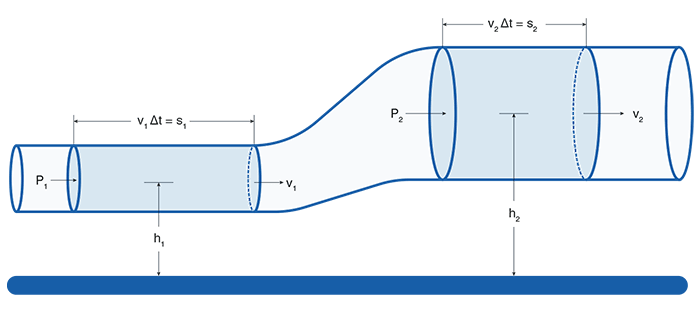

Le principe de mesure repose sur l’équation de Bernoulli, selon laquelle l’augmentation de la vitesse à travers la restriction entraîne une diminution correspondante de la pression. Les capteurs de pression différentielle modernes intègrent des composants électroniques intelligents avec compensation de température et de pression, permettant le calcul direct du débit massique. Les capteurs multivariables peuvent intégrer ces mesures dans une seule connexion de processus, ce qui simplifie l’installation et réduit les points de fuite potentiels.
Pour une mesure précise de la vapeur, les systèmes à pression différentielle avec organes déprimogènes nécessitent une attention particulière aux conduites d’impulsion, en particulier dans les applications présentant un risque de condensation. Une installation correcte comprend des pots de condensation, des vannes d’isolement et des vannes d’égalisation afin de garantir la fiabilité des mesures. La conception des conduites d’impulsion spécifiques à la vapeur doit tenir compte de la dilatation thermique et assurer un drainage adéquat des condensats.
Les débitmètres massiques thermiques vapeur mesurent le débit de la vapeur à l’aide des principes de transfert thermique, en déterminant l’énergie nécessaire pour maintenir un capteur à une température constante au-dessus du débit du processus. Cette technologie permet une mesure directe du débit massique sans nécessiter de compensation séparée de la pression ou de la température.
Leur principal avantage réside dans leur grande sensibilité à des débits très faibles, ce qui les rend idéaux pour détecter les fuites de vapeur, surveiller les conduites en veille et identifier les pertes d’énergie dans les systèmes de distribution de vapeur. Les débitmètres massiques thermiques fonctionnent bien dans les applications à vapeur basse pression et conviennent aux tuyaux de petit diamètre où d’autres technologies de mesure de débit peuvent ne pas fonctionner efficacement.
Cependant, ces débitmètres peuvent rencontrer des difficultés avec la vapeur humide, car les condensats affectent le transfert de chaleur et peuvent entraîner des imprécisions de mesure. Les variations de la qualité de la vapeur peuvent également nécessiter des étalonnages fréquents pour maintenir la fiabilité.
Les débitmètres massiques thermiques sont particulièrement adaptés aux audits énergétiques, à la surveillance des purgeurs de vapeur et aux systèmes où la capture de petits débits de vapeur à faible vitesse est essentielle pour améliorer l’efficacité énergétique.
La technologie de mesure de débit par ultrasons offre des avantages uniques pour les applications vapeur, en particulier dans les installations modernisées et les situations où une mesure non intrusive est préférable. Ces débitmètres utilisent des impulsions ultrasonores pour mesurer la vitesse de la vapeur en chronométrant les signaux acoustiques qui se propagent en amont et en aval dans le fluide en écoulement.
Les débitmètres à ultrasons à temps de transit fonctionnent en mesurant la différence de temps entre les signaux ultrasonores se propageant dans le sens du flux et ceux se propageant dans le sens contraire. Deux transducteurs envoient et reçoivent alternativement des signaux ultrasoniques à travers la vapeur, la différence de temps étant proportionnelle à la vitesse moyenne du flux le long du trajet acoustique.

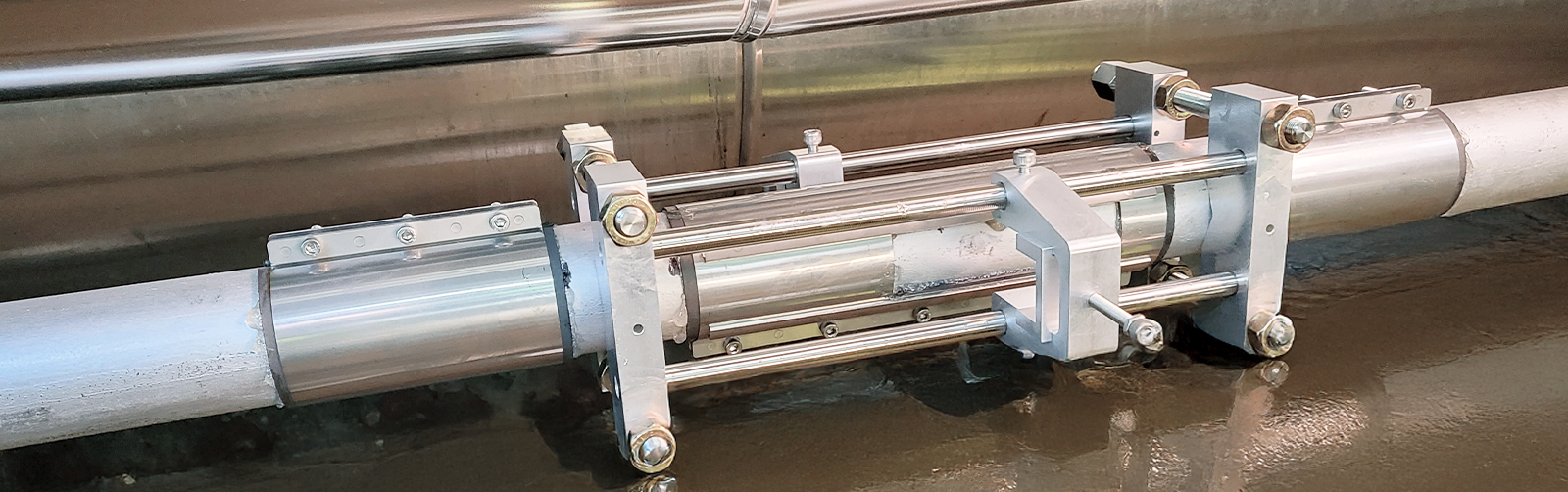

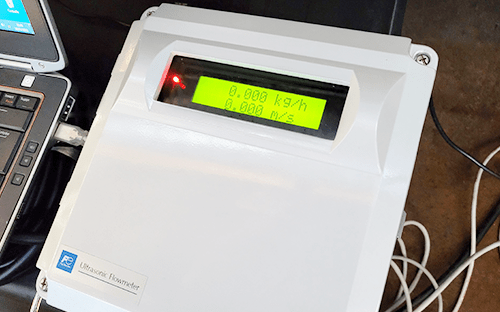

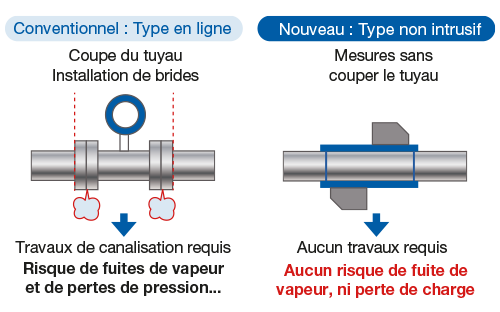

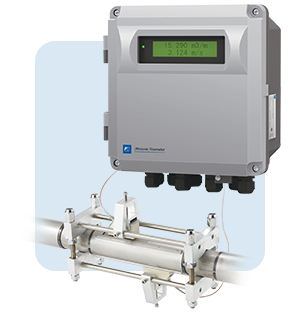

Le principal avantage des débitmètres à ultrasons clamp-on pour vapeur réside dans leur capacité d’installation non intrusive. Ces systèmes peuvent être installés sur des conduites de vapeur existantes sans interrompre le fonctionnement, ce qui élimine les coûts liés à l’interruption du processus et évite toute perte de pression. Cela les rend particulièrement intéressants pour les applications de modernisation et les besoins de mesure temporaires.
La technologie par ultrasons offre des rapports de modulation exceptionnels, ce qui la rend adaptée aux applications où la demande en vapeur est très variable. Les débitmètres à ultrasons peuvent mesurer dans les deux sens et sont facilement déplaçables pour des travaux d’étude ou des applications de surveillance temporaire.
Les considérations relatives à l’installation comprennent la garantie d’un couplage acoustique adéquat entre les transducteurs et la paroi du tuyau, une connaissance précise des dimensions et de l’épaisseur de la paroi de la canalisation, ainsi que des conditions de vapeur adaptées à la transmission ultrasonique.
Les exigences en matière de mesure du débit de vapeur varient considérablement d’un secteur à l’autre, chacun présentant des défis et des exigences réglementaires qui lui sont propres.
Les débitmètres vapeur sont essentiels pour garantir une production d’énergie et d’électricité fiable et efficace. Ils sont utilisés pour :
Ces applications utilisent souvent des systèmes de pression différentielle de haute précision avec des organes déprimogènes spécialisés conçus pour des conditions de fonctionnement extrêmes.

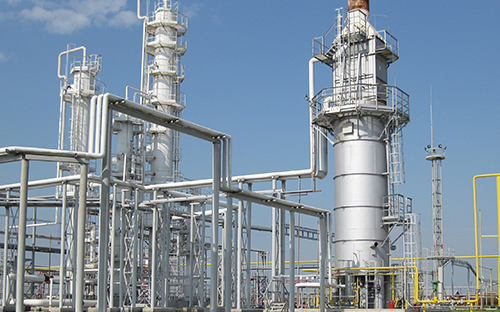

Les installations chimiques et pétrochimiques dépendent fortement de la vapeur pour leurs processus thermiques, ce qui nécessite des solutions de mesure durables et précises. Les débitmètres prennent en charge :

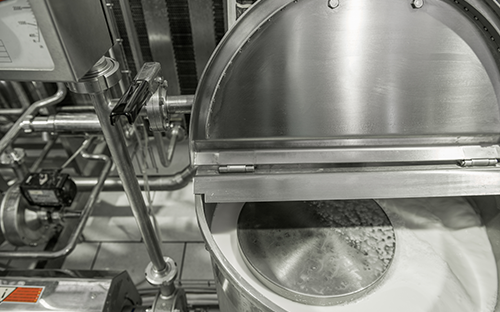

La qualité de la vapeur et le contrôle précis du débit ont une incidence directe sur la sécurité et la cohérence des produits alimentaires. Les débitmètres sont utilisés pour :
Ces applications spécifient souvent une construction en acier inoxydable, des finitions de surface lisses et des conceptions qui éliminent les espaces morts où la contamination pourrait s’accumuler. Les débitmètres à ultrasons pour la vapeur sont particulièrement avantageux dans ces environnements sanitaires grâce à leur conception non intrusive, qui évite tout contact avec le processus et minimise les risques de contamination.

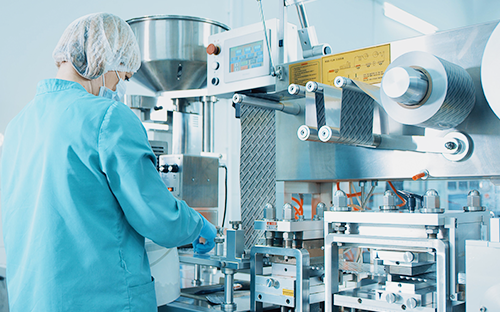

La fabrication pharmaceutique exige le plus haut niveau de pureté de la vapeur et de documentation. Les débitmètres vapeur garantissent :
Les débitmètres vapeur garantissent la stérilité des processus, la conformité réglementaire et l’intégrité des produits dans la production pharmaceutique.
La précision de la mesure du débit de vapeur dépend d’une combinaison de paramètres de processus, d’objectifs de mesure et de contraintes d’installation. Il est essentiel de comprendre ces critères pour choisir la technologie de débitmètre vapeur la plus appropriée afin d’obtenir des performances fiables à long terme.
Pour la plupart des applications vapeur, la mesure du débit massique est préférable car elle reflète directement le contenu énergétique et reste stable malgré les variations de pression et de température. Lorsqu’ils sont combinés aux données de pression et de température, les débitmètres vapeur peuvent également calculer le flux d’énergie thermique, ce qui est essentiel pour la gestion de l’énergie, la facturation et le contrôle de l’efficacité.

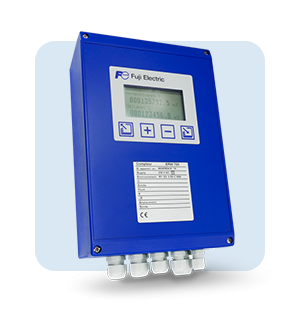

Certaines technologies mesurent le débit volumétrique et s’appuient sur la compensation, tandis que d’autres (telles que les systèmes à ultrasons ou à pression différentielle multivariable) permettent un calcul direct de la masse et de l’énergie lorsqu’elles sont associées à des calculateurs de débit et d’énergie.
La pression et la température de la vapeur déterminent si l’application implique de la vapeur saturée ou surchauffée, ce qui influence directement la conception du débitmètre et le choix des matériaux. Les applications à haute pression et haute température nécessitent des conceptions mécaniques robustes, tandis que les systèmes à basse pression peuvent privilégier la sensibilité à faible débit.
La qualité de la vapeur (fraction sèche) est un autre facteur critique. La vapeur humide peut réduire la précision, en particulier pour les technologies sensibles aux condensats. Dans les applications où la qualité de la vapeur est variable, des séparateurs, un drainage approprié ou des technologies non intrusives peuvent être nécessaires pour maintenir la fiabilité des mesures.
La demande en vapeur fluctue souvent de manière significative.
Les applications telles que les réseaux de distribution d’énergie ou les processus par lots nécessitent des débitmètres à rapport de modulation élevé, garantissant une précision à la fois à faible et à fort débit. Les technologies à modulation limitée peuvent convenir à des mesures de charge de base stables, tandis que d’autres sont mieux adaptées à une consommation variable.
Le diamètre des tuyaux, les longueurs droites disponibles et la possibilité d’interrompre la production influencent fortement le choix de la technologie.
Le comptage transactionnel, les rapports réglementaires et la facturation de l’énergie exigent généralement une précision et une traçabilité plus élevées que la simple surveillance des processus. La répétabilité est souvent tout aussi importante que la précision absolue pour les applications de contrôle, où une mesure cohérente est essentielle pour un fonctionnement stable.
Les facteurs environnementaux tels que les vibrations, les températures extrêmes, les condensats corrosifs et la classification des zones dangereuses doivent être pris en compte. Les attentes en matière de maintenance jouent également un rôle : certaines technologies privilégient la simplicité et la robustesse, tandis que d’autres permettent des diagnostics avancés et une maintenance prédictive grâce à l’électronique numérique.
Une installation et une calibration correctes des débitmètres vapeur sont essentielles pour obtenir les performances spécifiées et maintenir une précision à long terme. Les exigences d’installation varient considérablement d’une technologie à l’autre, mais partagent des principes communs pour garantir un fonctionnement fiable.
Des longueurs de canalisations droites en amont et en aval adéquates sont nécessaires pour stabiliser le profil d’écoulement et obtenir la précision spécifiée.

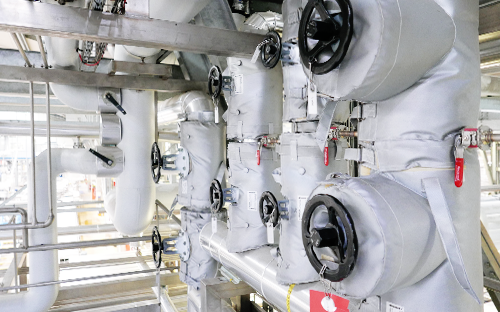

Une isolation adéquate des canalisations permet de maintenir la qualité de la vapeur et de protéger le personnel, tandis que des sections d’isolation amovibles au niveau des compteurs facilitent l’accès pour l’installation et la maintenance. La gestion des condensats est tout aussi importante : des purgeurs de vapeur, des points de drainage ou des séparateurs installés en amont empêchent la formation de vapeur humide qui peut nuire à la précision et endommager les capteurs.
La stabilité mécanique doit également être assurée. Les conduites de vapeur sont soumises à des vibrations et à une dilatation thermique. Des supports adéquats, une isolation contre les vibrations et des raccords flexibles contribuent donc à protéger l’intégrité des compteurs et la stabilité des mesures.
Les raccords à brides (ANSI/ASME B16.5, classe 150-600) sont le choix le plus courant pour les applications vapeur, car ils offrent robustesse et facilité d’entretien. Les raccords filetés sont généralement limités aux petits diamètres et aux pressions faibles, tandis que les modèles à wafer offrent des solutions compactes pour les installations modernisées ou à espace restreint.
Les systèmes à vapeur haute pression, tels que ceux utilisés dans la production d’électricité, peuvent nécessiter des raccords renforcés avec des pressions nominales certifiées, la traçabilité des matériaux et une documentation des essais de pression afin de répondre aux exigences de sécurité et réglementaires.
La plupart des débitmètres vapeur modernes prennent en charge les alimentations électriques universelles (24 V CC ou 100-240 V CA), dont les exigences sont définies par les codes électriques locaux et les classifications des zones dangereuses. Les signaux de sortie standard comprennent 4-20 mA, des protocoles numériques tels que HART, Modbus ou Profibus, et des sorties d’impulsions pour la totalisation et la surveillance de l’énergie.
Pour les environnements dangereux, les débitmètres doivent être conformes à des certifications telles que ATEX ou IECEx. Dans les zones à haute température situées à proximité des conduites de vapeur, des câbles résistants aux hautes températures et un acheminement approprié sont nécessaires pour préserver l’intégrité du signal et garantir une fiabilité à long terme.
Des programmes de maintenance et d’étalonnage efficaces garantissent une précision et une fiabilité continues tout au long de la durée de vie du compteur, tout en minimisant les perturbations opérationnelles.
La maintenance préventive des débitmètres vapeur se concentre sur l’inspection régulière, la propreté et l’intégrité du système. Des contrôles visuels périodiques permettent d’identifier la corrosion, les fuites ou les connexions endommagées avant qu’elles n’affectent la précision des mesures.
Pour les technologies telles que les débitmètres à vortex ou à masse thermique, la propreté des capteurs est essentielle pour préserver la précision, en particulier dans les systèmes où la qualité de la vapeur est variable. Les joints et les garnitures doivent être remplacés en fonction des conditions de fonctionnement afin de garantir la sécurité et la fiabilité à long terme.
Les débitmètres vapeur numériques modernes nécessitent également des mises à jour du micrologiciel et du logiciel, qui peuvent souvent être effectuées à distance afin de maintenir les performances, la cybersécurité et l’intégrité des données.
Un étalonnage régulier garantit une mesure précise et traçable du débit de vapeur, en particulier pour la facturation de l’énergie, la surveillance de l’efficacité et les applications réglementées. Une vérification annuelle est courante, avec une fréquence adaptée à la criticité de l’application et à la stabilité historique.
Les méthodes d’étalonnage in situ permettent de vérifier les performances sans arrêter le processus, tandis que l’étalonnage en laboratoire ISO 17025 est recommandé pour les applications de haute précision ou de transfert de propriété. La gestion de l’incertitude d’étalonnage permet d’optimiser les intervalles d’étalonnage et de maintenir la conformité aux normes de qualité et réglementaires.
Fuji Electric fournit également des services dédiés d’installation, d’étalonnage et de maintenance, garantissant des performances optimales, une précision à long terme et une assistance tout au long du cycle de vie des systèmes de mesure du débit de vapeur.
La conformité aux normes internationales est essentielle pour garantir une mesure précise, sûre et légalement reconnue du débit de vapeur. Les débitmètres vapeur Fuji Electric sont conçus conformément aux principales normes internationales et européennes, garantissant des performances fiables pour les processus industriels, la surveillance énergétique et les applications commerciales.
Pour les débitmètres vapeur par pression différentielle, la norme ISO 5167 définit la norme de référence pour les plaques à orifice, les tubes Venturi et les tuyères, garantissant une conception, une installation et un calcul d’incertitude cohérents. La norme CEI 60534 fournit des conseils pour les installations impliquant des vannes de régulation, contribuant ainsi à maintenir des performances de mesure stables dans les configurations de tuyauterie complexes.
Pour la facturation de l’énergie et le comptage transactionnel en Europe, la norme EN 12405 établit les exigences légales en matière de métrologie, tandis que la norme OIML R140 soutient les principes de précision et d’essai internationalement reconnus pour les systèmes de mesure de la vapeur et du gaz.
Les débitmètres à vapeur Fuji Electric sont également disponibles avec les certifications ATEX et IECEx pour les zones dangereuses et sont fabriqués selon les systèmes de gestion de la qualité ISO 9001, garantissant une fiabilité, une sécurité et une conformité à long terme dans des environnements industriels exigeants.
