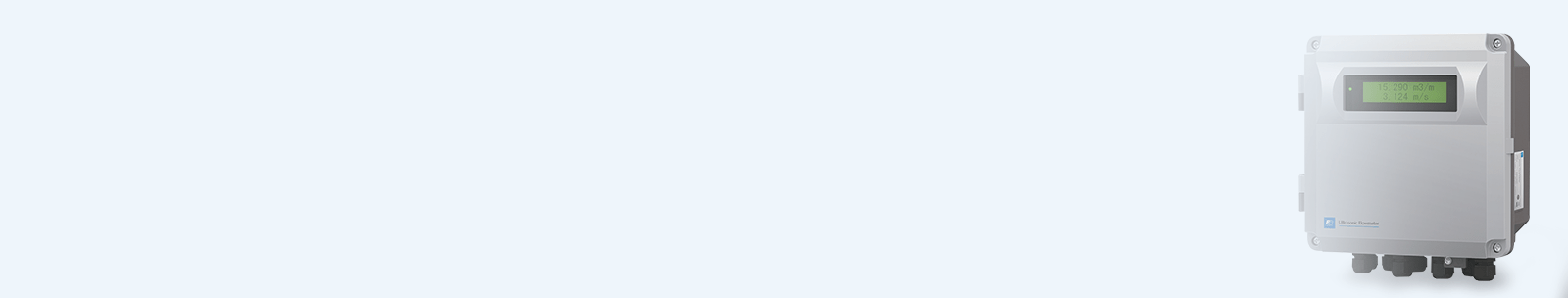

Convertisseur de débit vapeur avec écran numérique intégré sur fond gris pour application industrielle

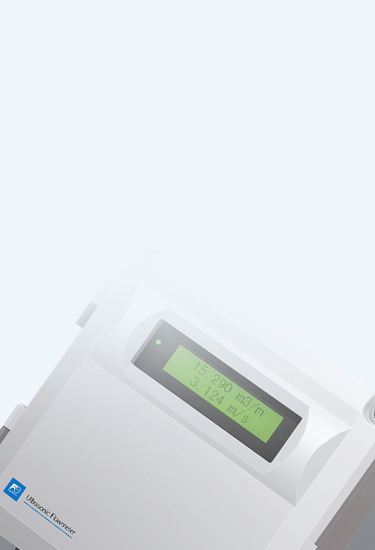

Convertisseur de débit vapeur avec écran LCD affichant les mesures sur équipement industriel Fuji Electric

Comptage vapeur

Dans de nombreuses industries, la vapeur est une source d’énergie clé dont la maîtrise est essentielle pour optimiser les performances et réduire les coûts. Le comptage vapeur permet de mesurer précis...

Dans de nombreuses industries, la vapeur est une source d’énergie clé dont la maîtrise est essentielle pour optimiser les performances et réduire les coûts. Le comptage vapeur permet de mesurer précisément le débit et la consommation de vapeur dans les procédés industriels.Grâce à des technologies telles que les débitmètres à pression différentielle, vortex ou ultrasoniques, il est possible d’obtenir des mesures fiables adaptées aux différentes conditions de process, même en environnement exigeant.Une mesure précise du débit de vapeur contribue à améliorer l’efficacité énergétique, optimiser les installations et garantir la performance globale des systèmes industriels utilisant la vapeur.

6 résultats affichés

Tout supprimer

Dispo en stock
Calculateur débit et énergie thermique – ERW700
ref : ERW700
Prix public
selon configuration
4287,00 €
Remises disponibles, consultez-nous
Demander un devis
Nous consulter
Débitmètre à plaques à orifice – mesure de débit par organe déprimogène
ref : PO

Demander un devis
Nous consulter
Débitmètre à plaques à orifice multi-trou – Mesure de débit par organe déprimogène
ref : POM

Demander un devis
Nous consulter
Débitmètre à tube de venturi – mesure de débit par organe déprimogène

Demander un devis
Dispo en stock
Débitmètre à ultrasons fixe pour la vapeur – Convertisseur – FSJ
ref : FSJ
Prix public
selon configuration
7321,00 €
Remises disponibles, consultez-nous
Demander un devis
Nous consulter
Débitmètre V-CONE – Mesure du débit par organe déprimogène
ref : VCONE

Demander un devis

Fabrication française
Délai de production rapide
Service de proximité
Conception sur mesure

Technologies

Catalogue des anciennes références – Débitmètres à ultrasons et débitmètres électromagnétiques
Découvrez les nouvelles références des débitmètres Fuji Electric, alliant précision, efficacité énergétique et durabilité pour une transition optimisée.

Guide d'achat du comptage vapeur

Le comptage vapeur consiste à mesurer la quantité de vapeur dans les processus industriels. Cet instrument garantit l'efficacité, les économies d'énergie et la réduction des coûts. Des technologies telles que les organes déprimogènes avec capteur de pression différentielle, le débitmètre vortex et les débitmètres à ultrasons sont utilisées pour obtenir des mesures précises. La mesure de débit vapeur est essentielle dans les centrales électriques, les raffineries et l'industrie manufacturière pour optimiser les opérations et éviter les gaspillages d'énergie.

Opter pour le comptage vapeur : La pierre angulaire d'une gestion précise de la vapeur

Installation industrielle de tuyauteries isolées et équipements de vapeur pour le comptage et la régulation des flux

Vous êtes-vous déjà demandé à quel point la mesure précise du débit de vapeur est vitale pour de nombreuses industries ?

La mesure exacte du débit de vapeur est essentielle pour garantir des performances optimales, des économies d’énergie et la précision dans de nombreuses industries qui dépendent de la vapeur en tant que principal composant du processus.

La comptage de la vapeur offre une large gamme de technologies utilisées dans les débitmètres de vapeur, avec des nuances qui différencient chaque type.

Une explication détaillée du comptage vapeur

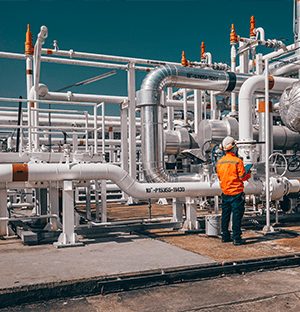

Technicien inspectant un réseau de tuyauteries vapeur sur une installation industrielle de process énergétique

L'importance d'une mesure précise du débit de vapeur

La mesure précise du débit de vapeur est primordiale pour de nombreuses industries telles que les centrales électriques, les centrales nucléaires, les usines chimiques, les raffineries et les unités de fabrication.

La vapeur jouant un rôle clé dans le transfert d’énergie et les opérations de traitement, des mesures précises peuvent permettre de réaliser de meilleures économies d’énergie et d’optimiser les performances des systèmes.

En revanche, des mesures imprécises peuvent entraîner un gaspillage d’énergie, une augmentation des coûts et une inefficacité des processus.

Compteurs et débitmètres vapeur industriels Fuji Electric avec capteurs et convertisseur de mesure

Technologies des compteurs vapeurs

Les débitmètres vapeur, ou compteurs vapeurs, se déclinent en différentes technologies, chacune ayant ses propres avantages et applications spécifiques. Les débitmètres vapeur par mesure de pression différentielle, les débitmètres à vortex, les débitmètres à turbine et les débitmètres vapeur à ultrasons sont parmi les plus populaires pour mesurer le débit de vapeur.

Les débitmètres à pression différentielle s’appuient sur une différence de pression (souvent à l’aide de plaques à orifice) pour déterminer la vitesse d’écoulement et, par la suite, le débit volumétrique.

À l’inverse, le principe de mesure des débitmètres à vortex consiste à utiliser un corps pour générer des tourbillons à une fréquence qui correspond à la vitesse d’écoulement. Cette approche permet de mesurer le débit volumétrique.

De même, les débitmètres vapeur à ultrasons sont capables de mesurer le débit de vapeur. Pour ce faire, ils utilisent des ondes sonores afin de déterminer la différence de temps entre les signaux à ultra-haute fréquence émis et reçus. Pour améliorer leur efficacité, ces débitmètres intègrent généralement des capteurs pour compenser les variations de température et de pression.

Les débitmètres à turbine fonctionnent selon des principes proches de ceux des débitmètres à vortex. Toutefois, ils emploient des turbines mécaniques au lieu de corps non-profilés.

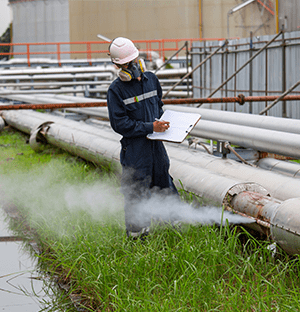

Technicien contrôlant une canalisation vapeur industrielle avec émission de vapeur sur site de production

Facteurs influençant le choix des débitmètres vapeurs

Plusieurs facteurs influencent le choix d’un compteur vapeur.

Les conditions du procédé telles que la pression et la température, l’état de la vapeur (vapeur saturée ou vapeur surchauffée ou condensat), les longueurs droites et les coûts d’installation ne sont que quelques-uns des éléments à prendre en compte.

En outre, la précision souhaitée, la présence de pièces mobiles et la nécessité de lignes d’impulsion ou de composants supplémentaires peuvent jouer un rôle dans le choix du bon compteur vapeur pour les applications de traitement.

Différences entre le débit massique et le débit volumétrique

Le débit massique et le débit volumétrique sont deux paramètres essentiels dans le comptage de la vapeur.

Le débit massique fait référence à la masse de vapeur qui traverse un système par unité de temps et est essentiel pour les processus où la quantité de matière (dans ce cas, la vapeur) est importante.

Le débit volumétrique, quant à lui, concerne le volume de vapeur traversant un système dans un temps donné. Alors que le débit volumétrique est directement mesuré par de nombreux compteurs, pour calculer le débit massique, des mesures supplémentaires telles que la température et la pression, ainsi qu'un calculateur de débit, sont souvent nécessaires en raison de la variation de la densité de la vapeur dans diverses conditions.

Boîtier électronique Fuji Electric pour mesure de débit massique et volumétrique en environnement industriel — Convertisseur électronique Fuji Electric utilisé pour la mesure et l’analyse des débits vapeur industriels.

Plongée dans le monde des débitmètres par mesure de pression différentielle et organes déprimogènes

Débitmètre à pression différentielle avec capteurs à bride pour la mesure de vapeur industrielle

Les débitmètres par mesure de pression différentielle sont un pilier de la mesure du débit de vapeur. En créant une différence de pression à l’aide d’organe déprimogène tels qu’une plaque à orifice, un tube venturi ou une tuyère, un débitmètre V-Cone, un tube de Pitot et un capteur de pression différentielle, cette catégorie de compteur vapeur détermine la vitesse d’écoulement et calculent ensuite la vitesse d’écoulement. La relation linéaire entre la différence de pression et le débit rend ces appareils fiables et largement utilisés. Cependant, ils nécessitent des lignes d’impulsion et peuvent présenter une certaine perte d’énergie en raison de la présence de la plaque à orifice.

La simplicité de leur conception, associée à l’absence de pièces mobiles, en fait un choix fiable pour de nombreuses applications, garantissant une longévité et des performances constantes dans le temps.

Débitmètres à vortex pour la mesure du débit de vapeur

Les débitmètres à vortex fonctionnent selon le principe du tourbillon crée par corps non-profilé placé dans le flux d'écoulement et génèrent des tourbillons alternatifs en aval. La fréquence de ces tourbillons est directement proportionnelle à la vitesse d'écoulement de la vapeur.

Les débitmètres à vortex sont donc efficaces pour mesurer la vitesse d'écoulement avec une bonne précision. L'une des caractéristiques distinctives des débitmètres à vortex est leur capacité à traiter une large gamme de débits, de faibles à élevés, sans compromettre la précision de la mesure.

debitmetres a vortex

Comprendre les débitmètres vapeur à ultrasons et leurs avantages

Débitmètre à ultrasons non intrusif avec convertisseur pour la mesure de vapeur saturée industrielle

Les débitmètres à ultrasons pour la vapeur utilisent des ondes sonores pour mesurer la vitesse des flux de vapeur saturée dans une conduite, déterminant ainsi le débit volumétrique.

Grâce à leur technologie innovante, ces compteurs vapeur offrent plusieurs avantages par rapport aux méthodes de mesure traditionnelles.

Tout d’abord, ils sont non invasifs, ce qui signifie qu’ils peuvent être fixés à l’extérieur des conduites sans procédé d’installations intrusives ou d’interruptions du processus.

Deuxièmement, comme ils ne comportent aucune pièce mobile, ces compteurs vapeur nécessitent peu d’entretien et s’usent moins avec le temps. De plus, leur capacité à mesurer les conditions de vapeur saturée et leur grande précision dans diverses conditions de débit les rendent polyvalents pour toute une série d’applications. L’absence d’obstructions dans les conduites de vapeur garantit une perte de charge minimale, ce qui favorise les économies d’énergie dans de nombreuses industries.

Comptage vapeur dans l'industrie de l'énergie et l’industrie de process

Technicien inspectant des canalisations vapeur sur une installation industrielle équipée de réservoirs et réseaux de process

Dans le monde de la mesure du débit de vapeur, il existe de nombreuses subtilités : des différentes techniques de mesure aux décisions nuancées qui sous-tendent le choix d’un compteur vapeur spécifique, il est primordial d’avoir une compréhension fondamentale de ce domaine critique.

N’oubliez pas qu’une mesure précise du débit de vapeur ne se résume pas à des chiffres ; il s’agit d’améliorer l’efficacité, de réaliser des économies d’énergie, d’optimiser les performances et, en fin de compte, de réduire les coûts dans d’innombrables secteurs d’activité.

FAQ

Quel est le meilleur débitmètre pour la vapeur ?

Différentes applications peuvent nécessiter différents types de débitmètres. Toutefois, les débitmètres par mesure de pression différentielle et les débitmètres à vortex sont parmi les plus couramment utilisés pour les applications vapeur et d’autres fluides tels que les liquides et les gaz. Cela dit, l’émergence des débitmètres vapeur à ultrasons et les avantages qu’ils présentent en font un choix incontournable pour de nombreuses applications modernes, comblant ainsi le fossé entre tradition et innovation.

Le débitmètre à ultrasons clamp-on peut-il être utilisé pour le comptage de la vapeur ?

Absolument ! Les débitmètres à ultrasons clamp-on constituent une innovation révolutionnaire dans le domaine de la mesure du débit de vapeur. Ils peuvent être utilisés dans les applications vapeur, offrant une méthode de mesure efficace et non intrusive. Les débitmètres vapeur Fuji Electric sont adaptés à la mesure de la vapeur saturée, y compris le débit volumétrique et le débit massique à des températures allant jusqu’à 180°C. En exploitant la puissance des ondes ultrasoniques et la technologie avancée des capteurs, ces compteurs vapeur fournissent des mesures précises sans qu’il soit nécessaire de pénétrer ou de modifier le système de tuyauterie. Cela simplifie non seulement le processus d’installation, mais minimise également les problèmes de maintenance potentiels, réduisant ainsi le coût total de possession. L’innovation qui sous-tend cette technologie est vraiment remarquable, ce qui en fait un choix de plus en plus populaire pour les industries qui recherchent la précision combinée à la facilité d’utilisation.

Comment calculer le débit de la vapeur ?

Le débit de la vapeur peut être calculé à partir de la vitesse d’écoulement mesurée et de la section transversale du tuyau. Des capteurs supplémentaires, tels qu’une sonde de température et un capteur de pression ainsi qu’un calculateur de débit corrigé, peuvent être nécessaires pour calculer le débit massique.

Quel est le débit de la vapeur ?

Le débit de la vapeur peut varier en fonction du système et de l’application. Il est préférable de se référer aux données spécifiques du système ou aux appareils de mesure pour obtenir des valeurs précises. L’utilisation d’un débitmètre vapeur est la méthode la plus fiable pour déterminer avec précision le débit de la vapeur. Le compteur vapeur mesure avec précision la vitesse, la pression et la température pour calculer le débit de vapeur.

Garantissez l'efficacité, réalisez des économies d'énergie et réduisez les coûts grâce aux instruments de comptage vapeur !
