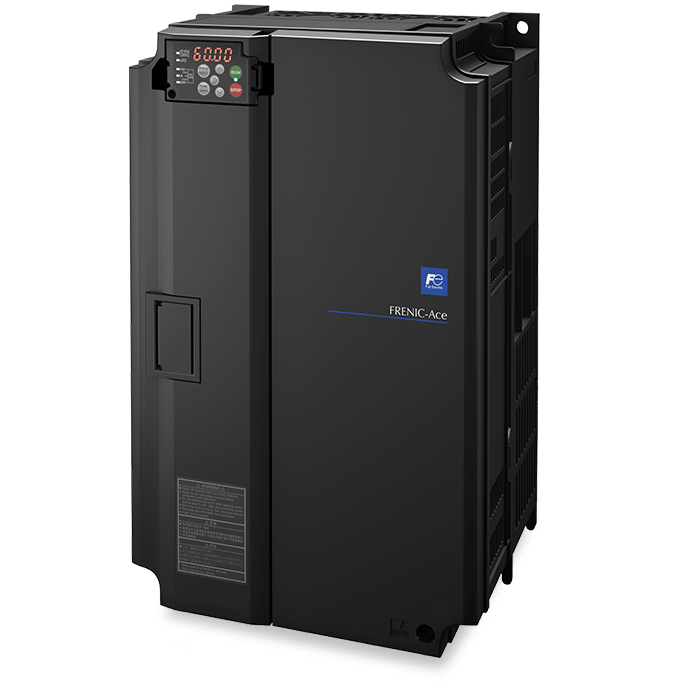

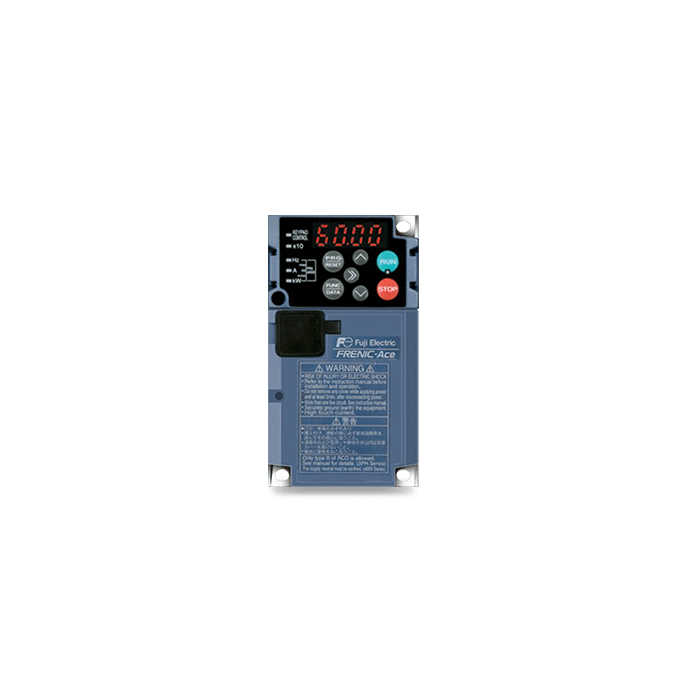

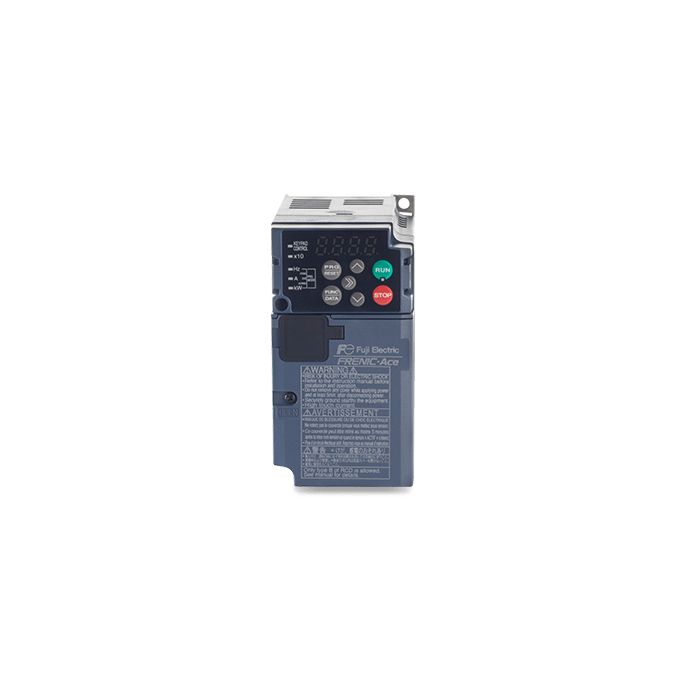

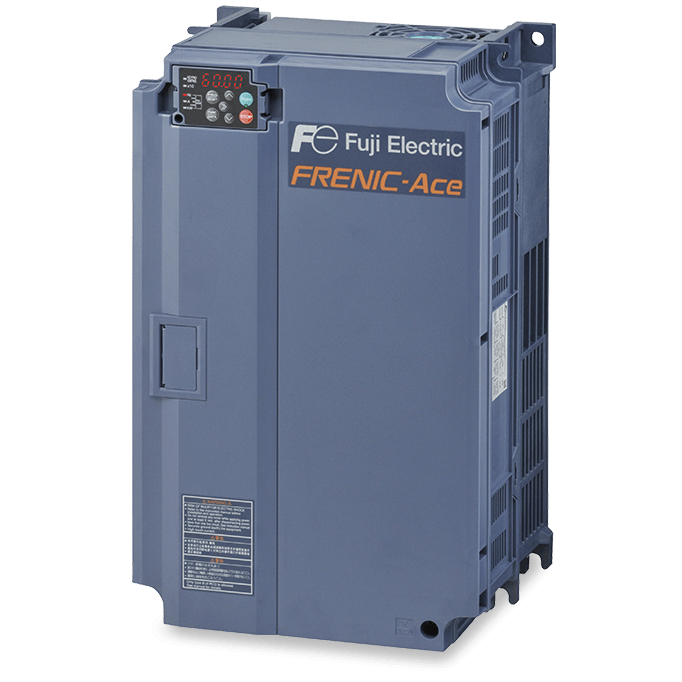

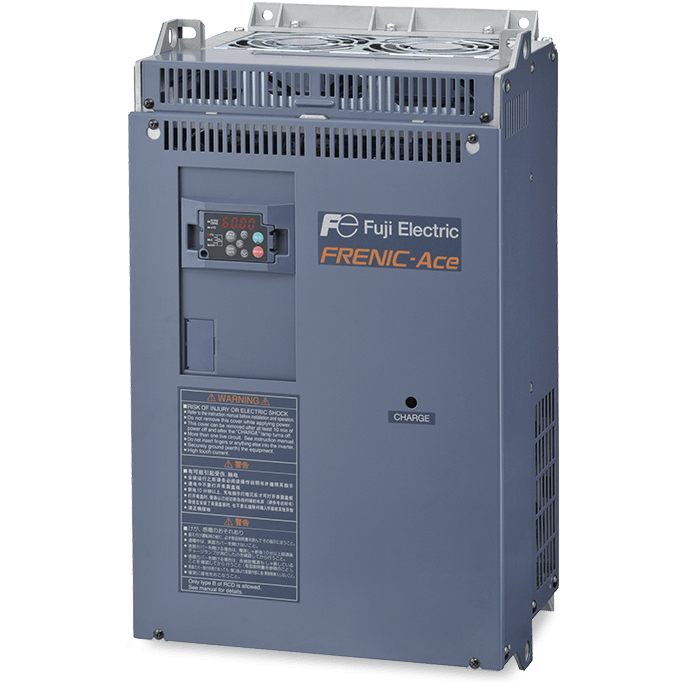

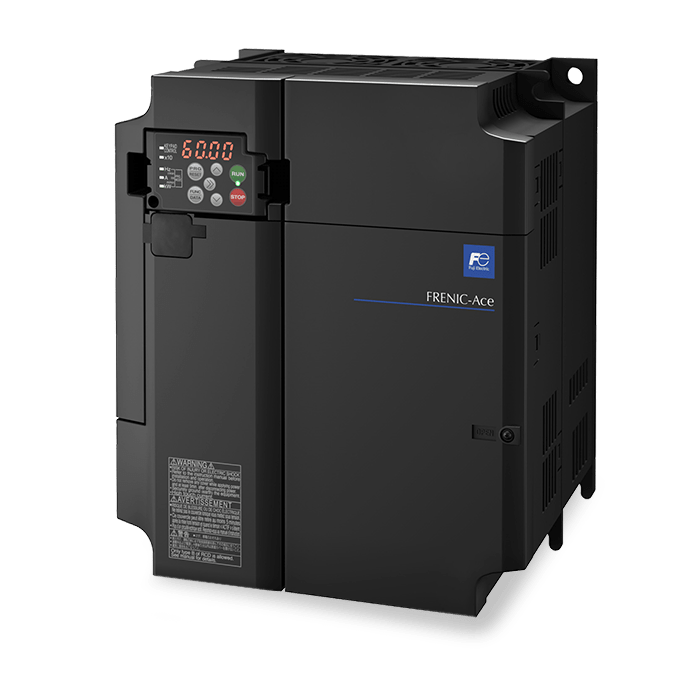

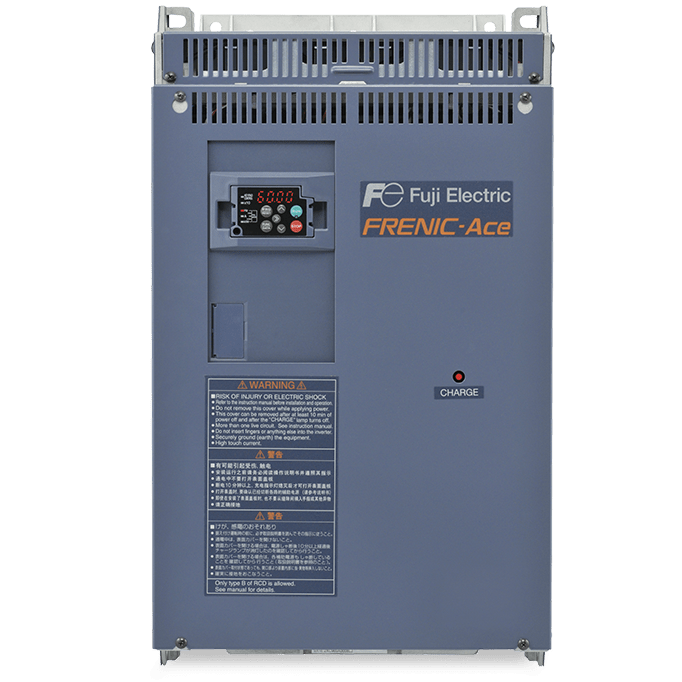

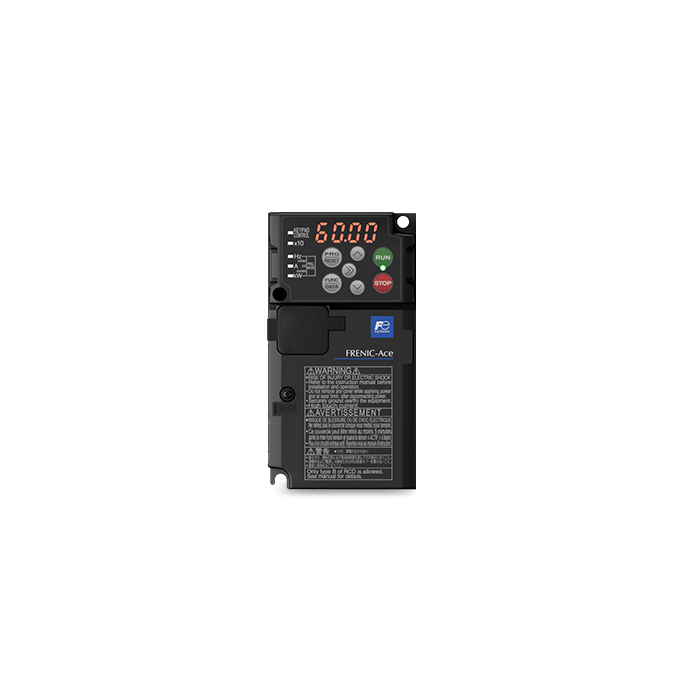

Variateur de fréquence haute performance – Monophasé – FRENIC-ACE – E3
Prix public
selon configuration
Remises disponibles, consultez-nous
Demander un devisVariateur de fréquence pour manutention et autres applications
Domaines d'application
Ventilateurs, machines-outils pompes électriques, équipement de convoyage, outillage pour produits chimiques / machines à travailler le bois, industrie de l’emballage, machines de transformation agro-alimentaire, industrie de papier / machines textiles, autres machines.
Avantages
Le variateur de fréquence FRENIC-ACE E2 est désormais un produit discontinué et laisse sa place à la nouvelle génération : le variateur de fréquence haute performance - FRENIC-ACE E3, conçue pour offrir des performances équivalentes tout en intégrant de nouvelles fonctionnalités et davantage de flexibilité. Le variateur de fréquence FRENIC-ACE E3 conserve la polyvalence qui a fait le succès de la gamme ACE et répond à un large éventail d'applications industrielles, de la manutention aux machines spéciales. La nouvelle série bénéficie notamment d'une gamme élargie, de versions monophasées et triphasées, de nouvelles options de communication et d'une conception optimisée permettant un gain de place dans les armoires électriques. Pour tout nouveau projet, Fuji Electric recommande désormais l'utilisation des variateurs FRENIC-ACE E3 monophasés ou FRENIC-ACE E3 triphasés, qui assurent la continuité technologique de la gamme tout en préparant vos installations aux exigences industrielles futures.
| Domaines d'application | Ventilateurs | Compresseur Système de climatisation Séchoir Ventilateur de chaudière Ventilateur de contrôle de la température de four Ventilateur de toiture à commande groupée Réfrigérateur Ventilateur incorporé dans des machines de fabrication de pellicules Ventilateur de tour de refroidissement< Ventilateur d'aération Ventilateur séparateur | |
| Machines-outils | Perceuse Table à tourner Machine de positionnement pour centre d'usinage Perceuse de cartes mères Bobineuse Presse | ||
| Pompes électriques | Système d'alimentation en eau sans réservoir Pompe à moteur submersible Pompe à vide Pompe de fontaine Pompe d'eau de refroidissement Pompe d'eau chaude de circulation Pompe de puits Pompe de stockage en agriculture Système de traitement des eaux Pompe à débit constant Pompe à boues Pompe solaire | ||
| Équipement de convoyage | Grue (pont roulant, grue de transbordement et de levage) Entrepôt automatisé Convoyeur (à courroies, à chaînes, à vis ou à rouleaux) Élévateur Équipement de parking Ascenseur, escalator Porte automatique Équipement d'obturation | ||
| Outillage pour produits chimiques / Machines à travailler le bois | Machine à mélanger les fluides Extrudeuse Vibrateur Séparateur centrifuge Machine à enduire Rouleau entraîneur Machine d'acheminement Raboteuse | ||
| Industrie de l'emballage | Emballeuse individuelle / Emballeuse interne Empaqueteuse Emballeuse externe | ||
| Machines de transformation agro-alimentaire | Machine à mélanger les produits alimentaires Trancheuse de produits alimentaires Machine à broyer les grains Machine de transformation du thé Machine à usiner le riz Machine à trier le riz | ||
| Industrie de papier / Machines textiles | Métier à filer Tricoteuse Machine à imprimer les textiles Machine à coudre industrielle Découpeuse | ||
| Autres machines | Mixers automatiques pour produits alimentaires / médicaux Machine à laver à usage commercial Presse offset Relieuse Machine à laver les voitures Déchiqueteur Machiner à laver les denrées alimentaires Équipement d'essai Broyeur | ||
| Entrée | Phases, Tension, Fréquence | Triphasé 400 VAC | 380 à 480 VAC, 50/60 Hz |
| Monophasé | 200 à 240 V, 50/ 60 Hz | ||
| Variations | Tension : +10 à -15 %, déséquilibre de tension : 2 % ou moins Fréquence : +5 à -5 % | ||
| Capacité de surcharge | 150 % du courant nominal pendant 1 min 200 % du courant nominal pendant 0,5 s | ||
| Fréquence de sortie | Fréquence maximale | Mode HHD/HND/HD : Variable de 25 à 500 Hz sous contrôle U/F, contrôle vectoriel sans capteur de position de tête aimanté) (jusqu'à 200 Hz sous contrôle vectoriel avec capteur de vitesse) Mode ND : 25 à 120 Hz (quelle que soit la commande) | |
| Fréquence de base | Variable de 25 à 500 Hz (en conjonction avec fréquence max.) | ||
| Fréquence nominale | Variable de 0,1 à 60,0 Hz (0,0 Hzsous contrôle vectoriel avec capteur de vitesse) | ||
| Fréquence de découpage | Séries triphasé 400 VAC (FRN0022/0029/0037/0044/0059E2oS4o): Variable de 0,75 à 16 kHz (mode HHD/HND/HD) /Variable de 0,75 à 10 kHz (mode ND) (FRN0072/0085/0105/ 0139/0168E2o-4v): Variable de 0,75 à 16 kHz (mode HHD),Variable de 0,75 à 10 kHz (mode HND/HD), Variable de 0,75 à 6 kHz (mode ND), FRN0203E2o-4o ou supérieur : Variable de 0,75 à 10 kHz (mode HHD), Variable de 0,75 à6 kHz (mode HND/HD/ND) | ||
| Puissance | Triphasé 400 VAC | 0,75 kW 1,1 kW 1,5 kW 2,2,kW 3,0 kW 5,5 kW 7,5 kW 11 kW 15 kW 18,5 kW 22 kW 30 kW 37 kW 45 kW 55 kW 75 kW 90 kW 110 kW 132 kW 160 kW 200 kW 220 kW 250 kW 280 kW 315 kW | |
| Monophasé | 0,1 kW 0,2 kW 0,4 kW 0,75 kW 1,5 kW 2,2 kW | ||
| Méthode de contrôle | Commande moteur asynchrone : Contrôle U/F, Contrôle vectoriel sans capteur de vitesse (contrôle vectoriel dynamique du couple), Contrôle U/F avec compensation de glissement, Contrôle U/F avec capteur de glissement (PG en option), Contrôle U/F avec capteur de vitesse (+dispositif automatique d’augmentation du couple) (PG en option), Contrôle vectoriel avec capteur de vitesse (PG en option) Moteurs synchrones : Contrôle vectoriel sans capteur de position de tête aimanté | ||
| Temps d'accélération / Temps de décélération | 0 à 3 600 s | ||
| Fréquence multivitesses | 16 vitesses | ||
| Commande de réglage de la fréquence (entrée analogique) | Entrée analogique : 0 à ±10 VCC (±5 VCC) / 0 à ±100 % (borne [12]), 0 à +10 VCC (+5 VCC)/ 0 à +100 % (borne [12]), 4 à 20 mACC/ 0 à +100 % (borne [C1] (fonction C1)), 0 à 20 mACC/ 0 à +100 % (borne [C1] (fonction C1)), 0 à +10 VCC (+5 VCC)/ 0 à +100 % (borne [C1] (fonction V2)), 0 à +10 VCC (+5 VCC)/ 0 à ±100 % (borne [C1] (fonction V2) | ||
| Degré de protection | IP20 type fermé, UL type ouvert (22 kW ou moins), IP00 type ouvert, UL type ouvert (30 kW ou plus) | ||
| Conformité | Directive CE (marquage CE), Norme UL (certification cUL) EAC, ST0 | ||
Prix public
selon configuration
Remises disponibles, consultez-nous
Demander un devis
Prix public
selon configuration
Remises disponibles, consultez-nous
Demander un devisVariateur de fréquence pour manutention et autres applications – FRENIC-ACE – E2
Référence : FRENIC-ACE - E2
