Variateur de fréquence haute performance
Domaines d'application
Automatisation industrielle, systèmes HVAC, agroalimentaire, des machines-outils (machines de transformation alimentaires, machines à laver commerciales, machines de presse), convoyeurs, pompes et ventilateurs, grues de levage, transstockeurs et de nombreuses autres applications nécessitant un contrôle moteur précis.
Avantages

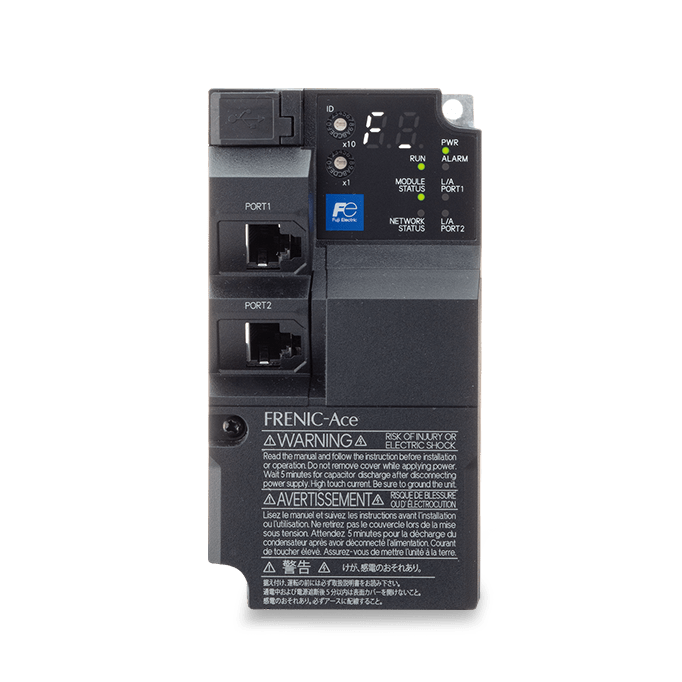

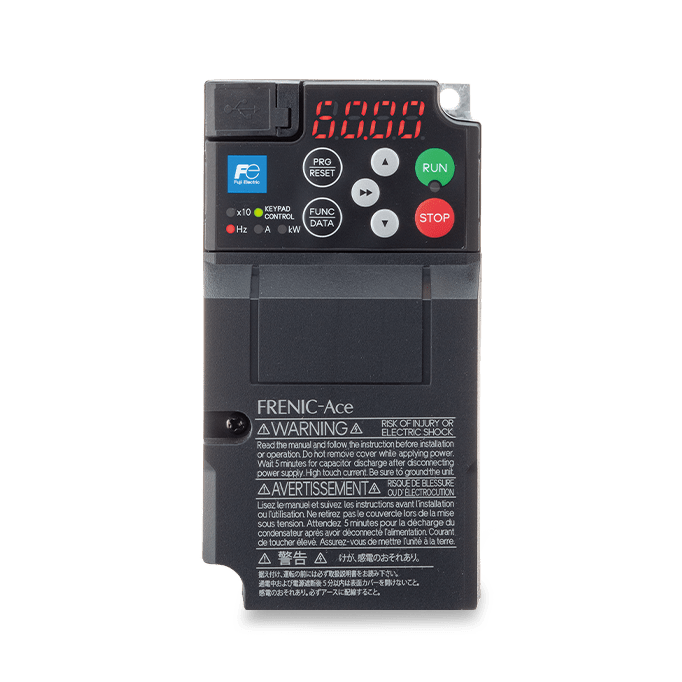

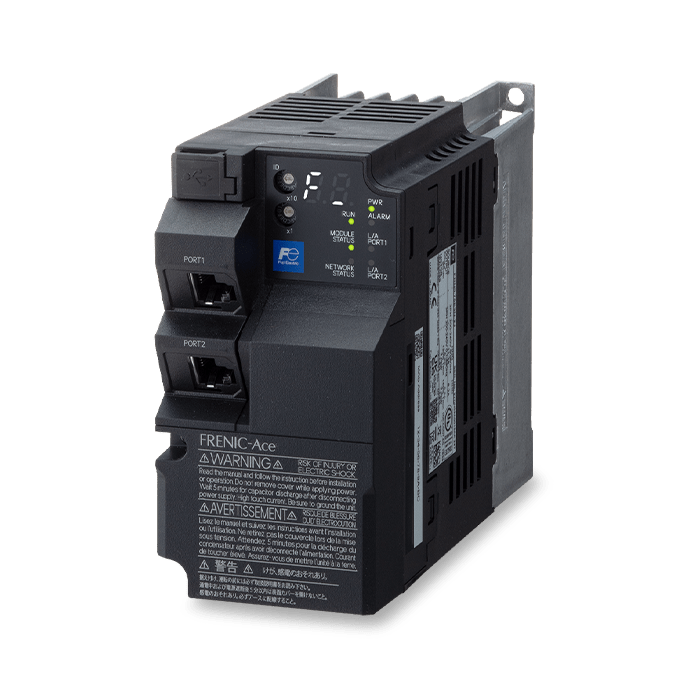

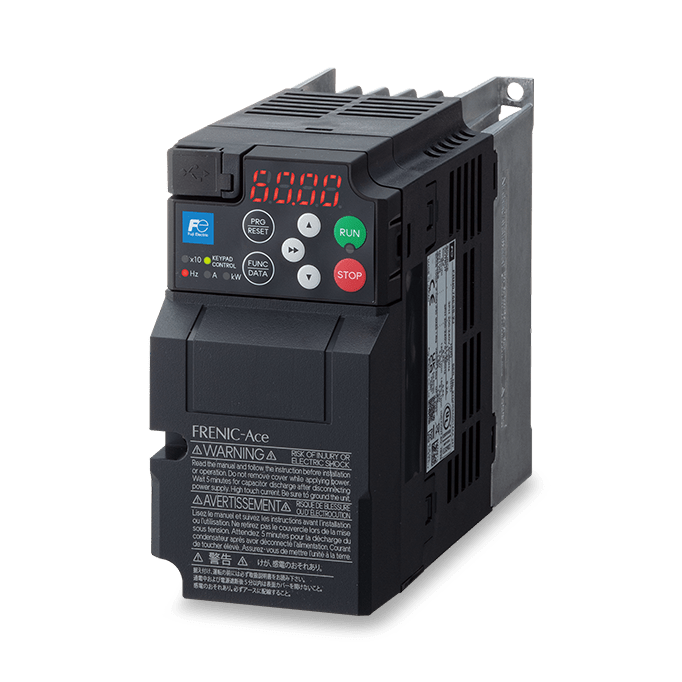

Le variateur de fréquence FRENIC-Ace E3, évolution du modèle du variateur de fréquence FRENIC-Ace E2,conserve la flexibilité, la compacité et les performances avancées de son prédécesseur tout en apportant d’importantes améliorations. Ce variateur de fréquence universel de Fuji Electric se décline désormais en quatre versions – Standard, avec filtre CEM intégré, sans ailettes et avec interface de communication Ethernet – pour couvrir un éventail encore plus large d’applications industrielles. Sa prise en charge réseau progresse grâce à un modèle Ethernet intégré ou à une carte optionnelle, tandis que sa compatibilité s’étend à différents types de moteurs. Pensé pour un contrôle moteur précis, efficace et adaptable, le variateur de fréquence FRENIC-Ace E3 intègre toujours des fonctions intelligentes, des communications étendues et une logique de programmation personnalisée ; il améliore aussi l’opérabilité et la maintenance préventive grâce au clavier multifonction TP-A2SW, à la connectivité Bluetooth pour un accès mobile et à une fonction de traçage intégrée.
Modèle | FRENIC-ACE FRN-E3 | ||
Entrée | Phases, Tension, Fréquence | Triphasé 400 VAC | 380 à 480 VAC, 50/60 Hz |
Triphasé 200 VAC | 200 à 240 VAC, 50/60 Hz | ||
Monophasé 200 VAC | 200 à 240 VAC, 50/60 Hz | ||
Variations | Tension : +10 à -15 %, déséquilibre de tension : 2 % ou moins Fréquence : +5 à -5 % | ||
Capacité de surcharge | 120% - 150 % du courant nominal pendant 1 min 200 % du courant nominal pendant 0,5 s | ||
Fréquence de sortie | Fréquence maximale | 5 à 599 Hz (Si la fréquence de sortie dépasse 599 Hz, le variateur s'arrête avec la protection contre la survitesse). | |
Fréquence de base | Variable de 5 à 599 Hz | ||
Fréquence nominale | Variable de 0,1 à 60,0 Hz (0,0 Hz sous contrôle vectoriel avec capteur de vitesse) | ||
Fréquence de découpage | Séries triphasées 200 VAC : variable de 0,75 à 16 kHz (selon modèle) | ||
Séries triphasées 400 VAC : variable de 0,75 à 16 kHz (selon modèle) | |||
Séries monophasé 200 VAC : variable de 0,75 à 16 kHz (selon modèle) | |||
Méthode de contrôle | Contrôle V/f Contrôle vectoriel dynamique du couple Contrôle V/f avec compensation de glissement Contrôle V/f avec capteur de vitesse (carte optionnelle PG requise) Contrôle vectoriel de couple dynamique avec capteur de vitesse (carte optionnelle PG requise) Contrôle vectoriel avec capteur de vitesse (carte optionnelle PG requise) Contrôle vectoriel sans capteur de vitesse Contrôle vectoriel avec capteur de position magnétique des pôles (carte optionnelle PG requise) Contrôle vectoriel sans capteur de position magnétique des pôles | ||
Temps d'accélération / Temps de décélération | 0 à 6 000 s | ||
Fréquence multivitesses | 16 vitesses | ||
Commande de réglage de la fréquence (entrée analogique) | Entrée analogique : -10 à +10 VDC (-5 à +5 VDC) / -100 à +100% (borne [12]) 0 à +10 VDC (0 à +5 VDC)/0 à +100% (borne [12], [C1] (fonction V2)) 0 à +10 VDC (0 à +5 VDC)/-100 à +100% (borne [12], [C1] (fonction V2)) 4 à 20 mA CC/0 à 100% (borne [C1] (fonction C1)) 4 à 20 mA CC/-100 à 0 à 100% (borne [C1] (fonction C1)) 0 à 20 mA CC/0 à 100% (borne [C1] (fonction C1)) 0 à 20 mA CC/-100 à 0 à 100% (borne [C1] (fonction C1)) La [fonction C1] et la [fonction V2] de la borne [C1] ne peuvent pas être utilisées en même temps. (exclusif) | ||
Degré de protection | IP20 type fermé, UL type ouvert | ||
Conformité | Directive CE (marquage CE), Norme UL (certification cUL), Certification KC |
Brochure : Variateur de vitesse haute performance design compact FRENIC-ACE E3
Brochures TéléchargerManuel : Carte d’interface entrée/sortie analogique variateur de fréquence FRENIC-ACE E3
Manuels TéléchargerManuel : Carte d’interface entrée/sortie numérique variateur de fréquence FRENIC-ACE E3
Manuels TéléchargerVariateur de fréquence haute performance – FRENIC-ACE – E3
Référence : FRENIC-ACE-E3
