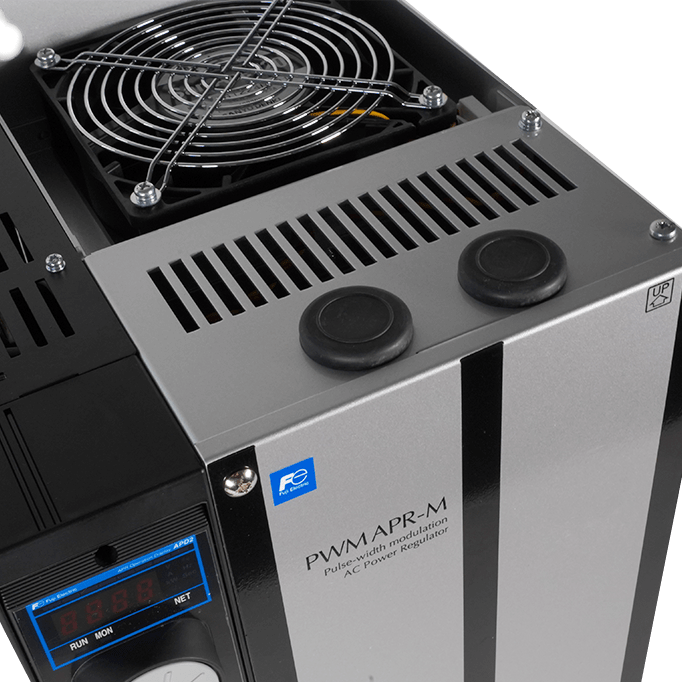

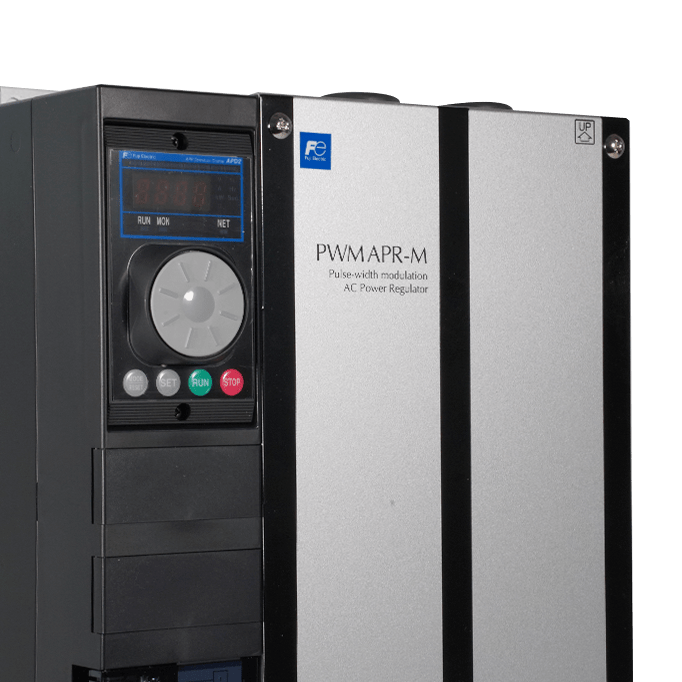

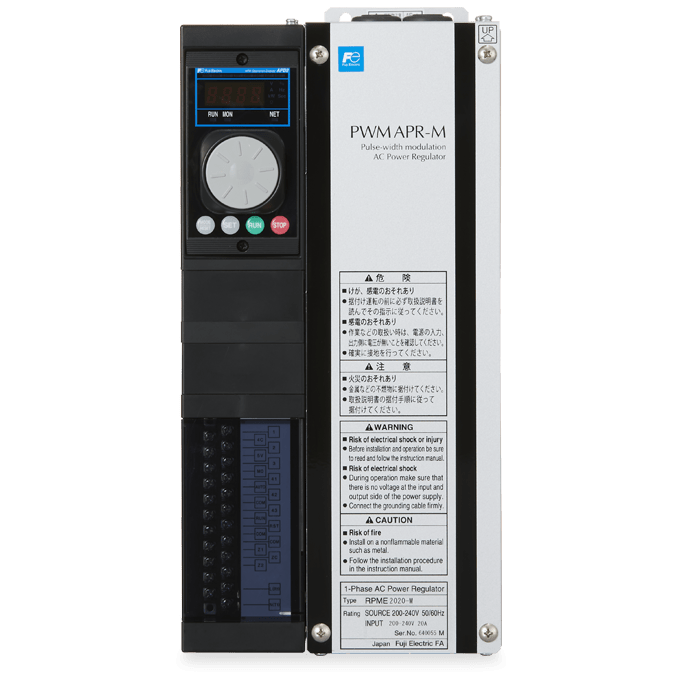

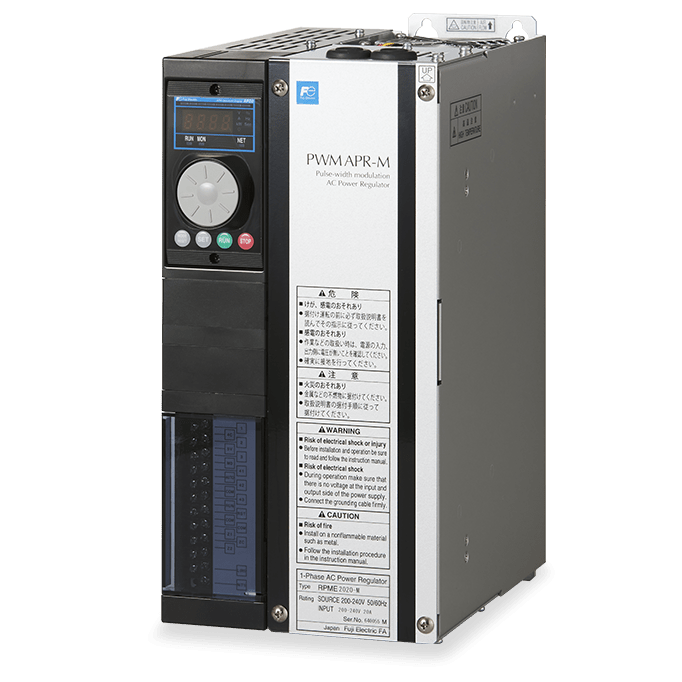

Gradateur de puissance IGBT – PWMAPR

Gradation de puissance

Domaines d'application

Stabilisation de la tension (machines à souder, machines à décharge électrique), régulateurs de chaleur (dispositifs d’étirement de films, fours électriques ), diminution de l’éclairage (galeries photos, usine de production)

Avantages

  • N'émet pas d'harmoniques
  • Ne détériore pas le facteur de puissance
  • Fonctionne avec tout type de charge
  • Élimine la nécessité d'un transformateur abaisseur de tension du côté secondaire
  • Peut fonctionner comme une simple alimentation stabilisée
  • Protection contre les courts-circuits de sortie
Référence : PWMAPR Nous consulter

Caractéristiques

La série PWM-APR utilise des IGBT comme éléments de commutation et adopte le système unique de modulation de largeur d'impulsion (PWM) de FUJI pour la conversion de puissance, ce qui permet d'obtenir des tensions de sortie sinusoïdales.



Charge appliquéeCharge résistive, charge inductive, charge capacitive, contrôle primaire du transformateur, contrôle primaire du redresseur
Courant nominal monophasé [A]
(Température ambiante 40°C)
20 A, 80 A, 160 A
Alimentation du circuit de contrôleTension d'alimentationMonophasé : 200 V CA - 240 V CA ± 10 % 50/60 Hz ± 2,5 Hz
Capacité d'alimentation25 VA
Valeur calorifique interne [W] (au courant nominal)180 W, 450 W, 900 W
Type de contrôleMéthode de contrôle de la forme d'onde
Plage de réglage de la tension de sortie
Taux de distorsion du courant d'entrée
Taux de distorsion du courant de sortie
Caractéristiques d'entrée-sortie
Méthode de contrôle de la tension de sortie
Type de réglagesSoft start time and Soft up/down time setting
CLR (current limite regulation) settings
VLR (voltage limit regulation) settings
P adjustment
l adjustment
Heater disconnection detection setting
Gradient settings
Base load setting
Manual setting
Automatic setting
Type de fonctionRUN / STOP switching signal (RUN)
Auto / manual switching signal (AUTO)
Alarm reset signal (RST)
Network communication
Détection et protection des erreursOvercurrent
Overheating error
CPU memory error
Communication error
Heater disconnection
Setting input circuit not connected
Power supply error
Current limit and voltage limit
Main circuit fuse blown
Cooling fan life
Power supply low voltage
Power supply overvoltage
Température ambiante-5 à +40 °C (réduit par rapport à la valeur nominale du courant lorsque la température est supérieure à +40°C et inférieure à +55°C)
Température de stockage-20 à +60 °C
Humidité ambiante30-90 % HR (sans condensation)
EnvironnementAbsence de gaz corrosifs, de poussières, de substances et d'actions favorisant la détérioration de l'isolation, ou de vibrations ; utilisation à l'intérieur à une altitude inférieure ou égale à 1000 m.

Documentations

Brochure : Contrôleurs de puissance APR
