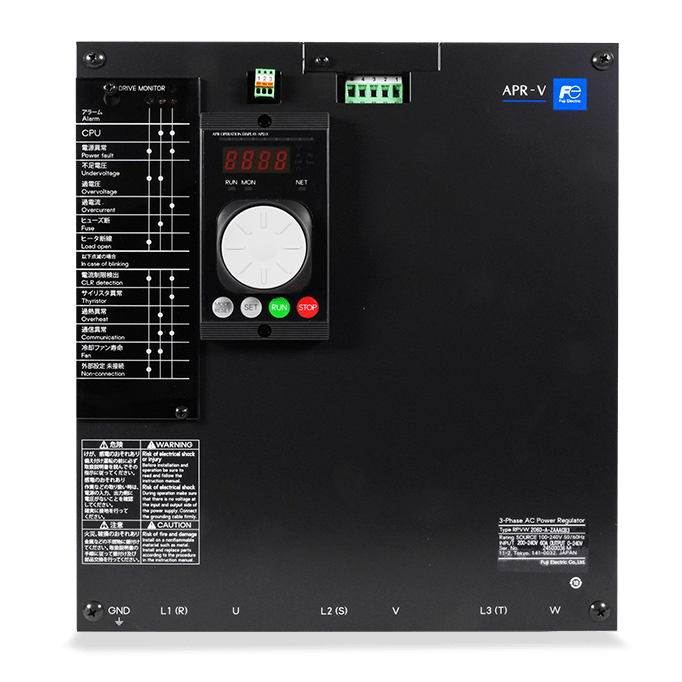

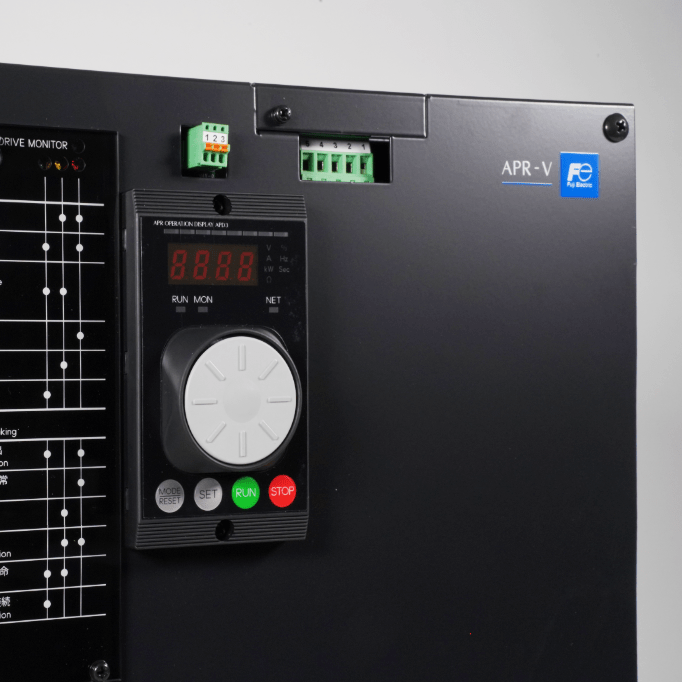

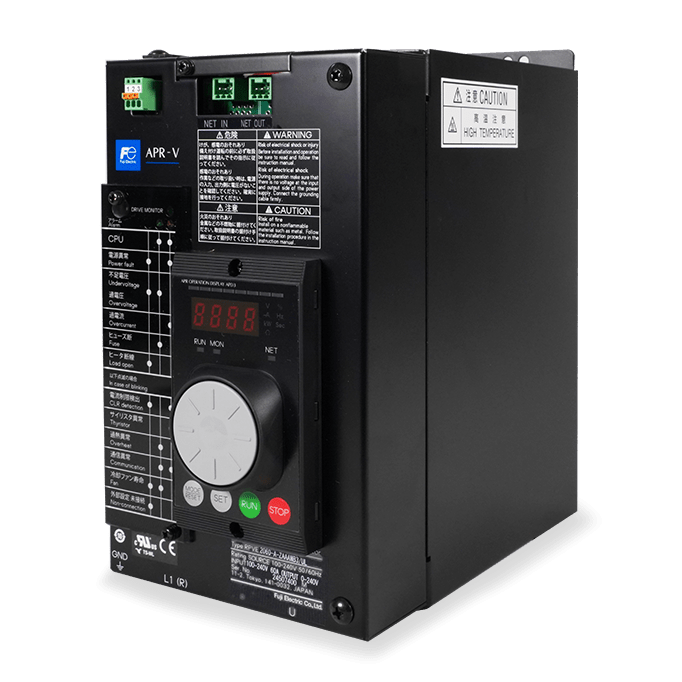

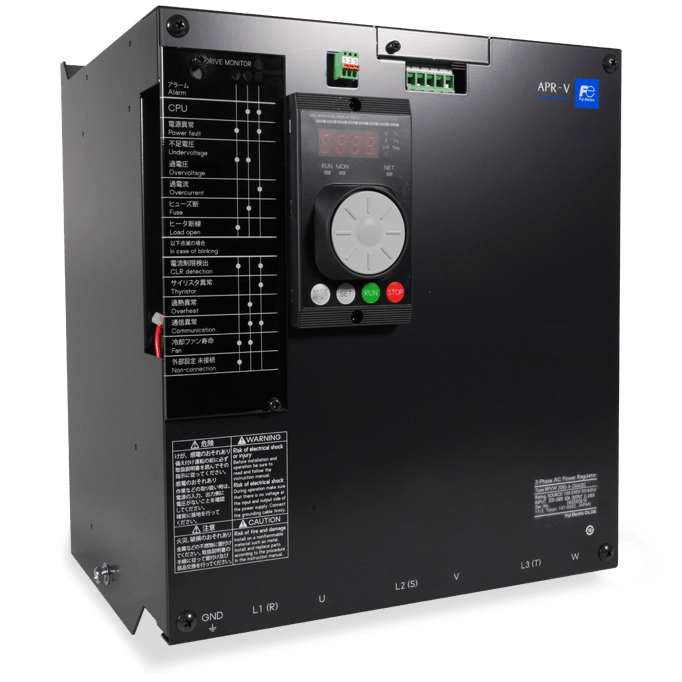

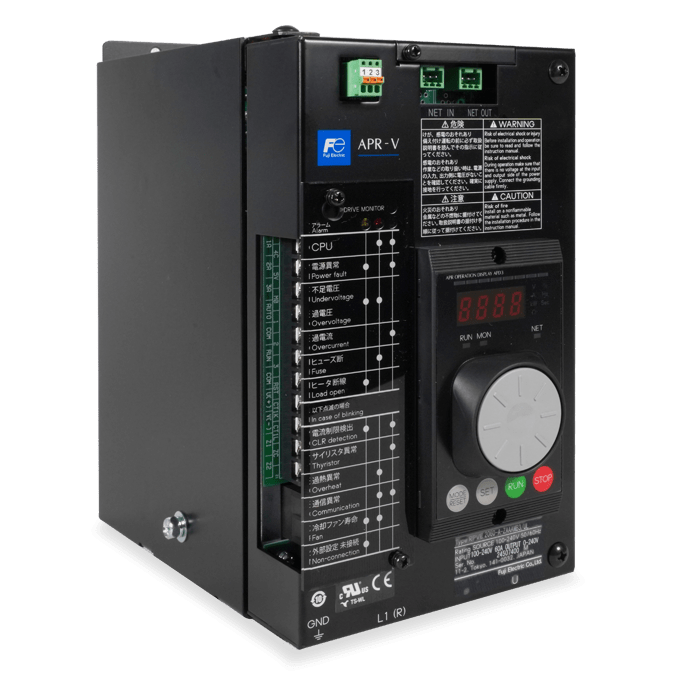

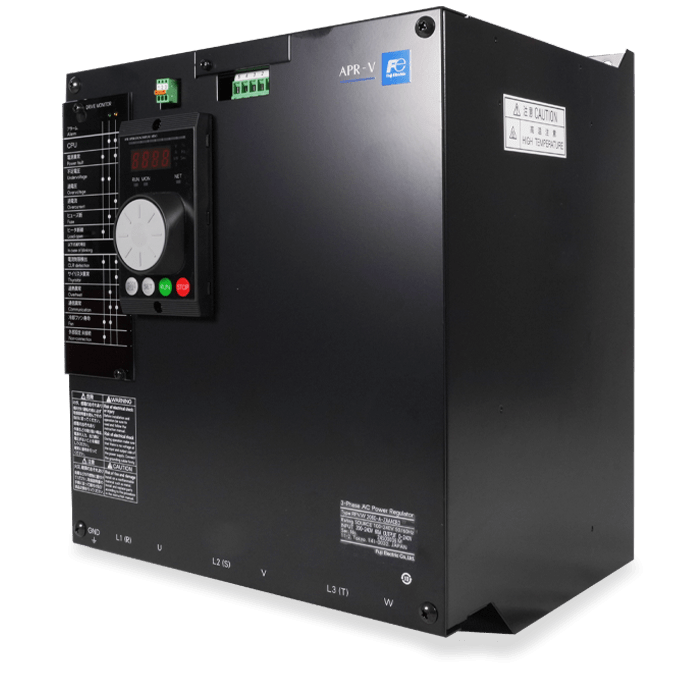

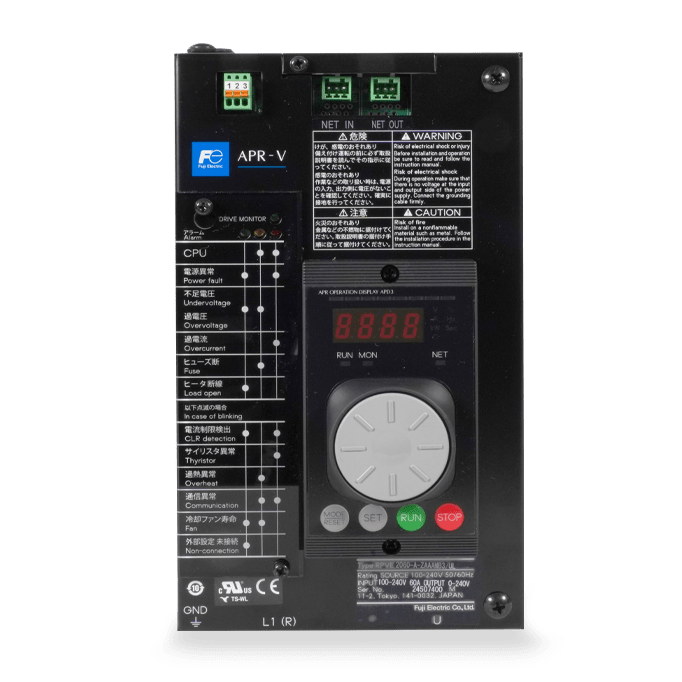

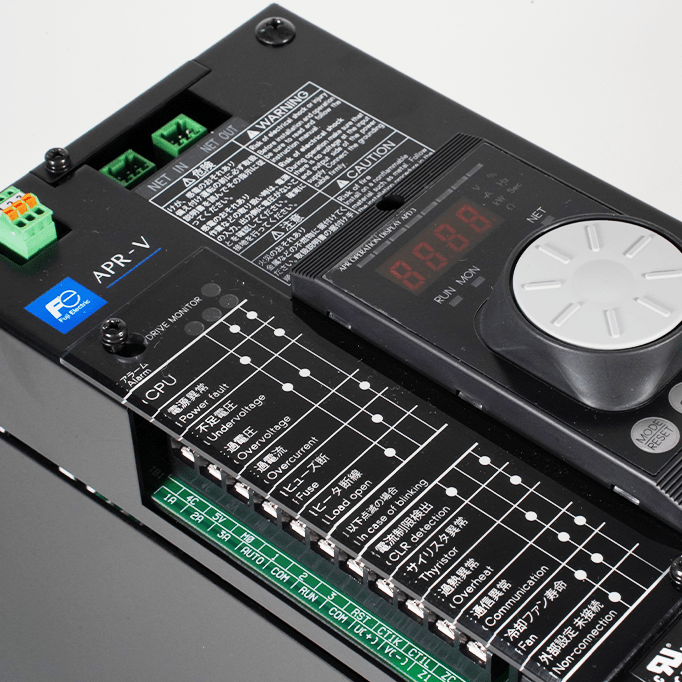

Gradateur de puissance avec fonctions de communication – APR-V

Gradateur de puissance

Domaines d'application

Stabilisation de la tension (machines à souder, machines à décharge électrique), régulateurs de chaleur (dispositifs d’étirement de films, fours électriques ), diminution de l’éclairage (galeries photos, usine de production)

Avantages

  • Multifonction
  • Différentes charges appliquées
  • Diverses fonctions de contrôle par rétroaction fonctions
  • Différents types de courant et de tension
  • Contrôle de phase/contrôle de cycle
  • Fusible à action rapide incorporé
Référence : APR-V Nous consulter

Caractéristiques

La série APR-V, qui succède à la série APR-N, offre une grande fonctionnalité avec des fonctions et des performances améliorées.



Courant nominal [A]
(Température ambiante 50 °C)
20, 45, 60, 100, 150, 250, 350, 450, 600
Alimentation du circuit principalTension d'alimentationMonophasé 100 à 240 V AC, 380 à 480 V AC ±10%
Fréquence50/60 ±2,5 Hz (détection et commutation automatique de la fréquence)
Alimentation du circuit de contrôleTension d'alimentationMonophasé 100 à 240 V CA±10% (Toutefois, seul le fonctionnement sinusoïdal est garanti. Doit fonctionner en phase avec l'alimentation du circuit principal).
Fréquence50/60 ±2,5 Hz (détection et commutation automatique de la fréquence)
Capacité d'alimentation [VA]36
Charge applicableContrôle de phaseCharge résistive, charge inductive, côté primaire du transformateur, côté primaire du redresseur
Contrôle du cycleCharge résistive, charge inductive, côté primaire du transformateur
Type de contrôleMéthode de contrôle de la forme d'onde
Plage de réglage de la tension de sortie
Caractéristiques E/S
Compensation de la tension d'alimentation (Applicable aux modèles avec méthodes de contrôle T et A)
Signal de réglage (réglage manuel ou automatique)
Réglage du gradient
Réglage de la charge de base
Temps de démarrage progressif et temps de montée/descente progressifs
Contrôle par rétroaction (méthode de contrôle de phase uniquement)
Suppression automatique du courant d'appel (système de contrôle du cycle uniquement)
Détection et protection des erreursErreur de mémoire de l'unité centrale
Anomalie de l'alimentation électrique
Sous-tension
Surtension
Surintensité
Explosion rapide du fusible
Brûlure de l'élément chauffant
Détection de la limite de courant
Erreur du thyristor
Erreur de surchauffe
Erreur de communication (en option)
Durée de vie du ventilateur de refroidissement (modèles refroidis par ventilateur uniquement)
Entrée de réglage externe non connectée
Erreur de charge (modèles avec méthode de contrôle P uniquement)
Erreur de courant de la sortie analogique (en option)
Sortie de contact d'alarme
Température ambiante-5 à 50 °C (diminution par rapport au courant nominal si la température ambiante est comprise entre 50 et 55 °C)
Température de stockage-20 ~+60℃
Humidité ambiante30-90%HR (sans condensation)
EnvironnementÀ l'abri des gaz corrosifs, de la poussière et des vibrations. Utilisation en intérieur. Altitude jusqu'à 1000 m.
Tension de tenue (circuit principal à la terre)2000 V CA pendant 1 minute (100 à 240 V), 2500 V CA pendant 1 minute (380 à 480 V)
Résistance d'isolement (à la terre)10 MΩ min. (500 V DC mégohmmètre)
