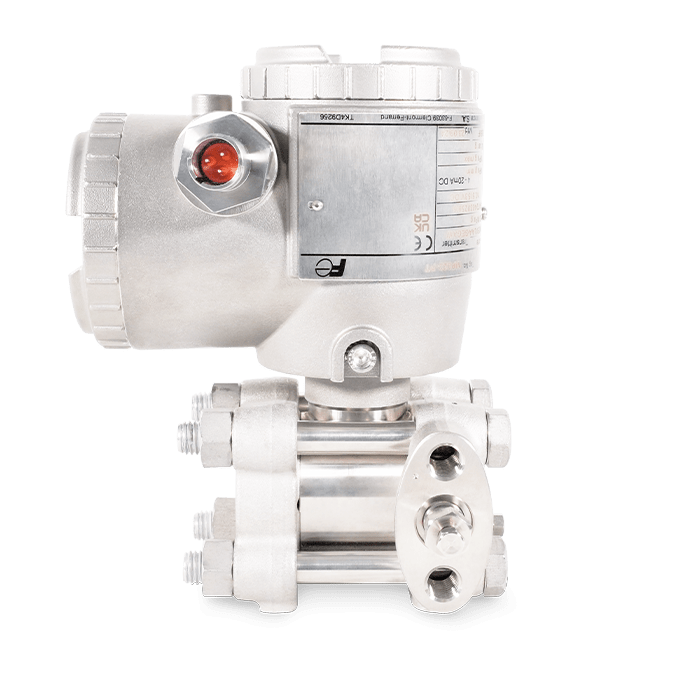

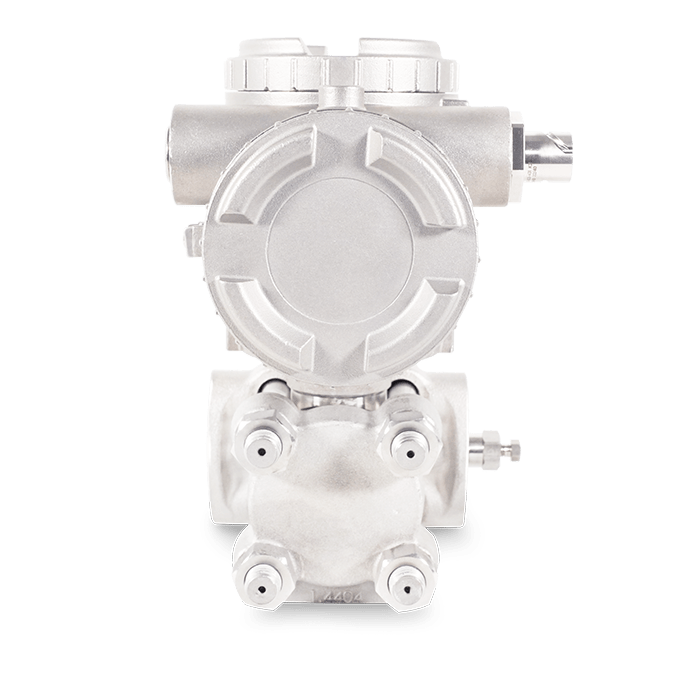

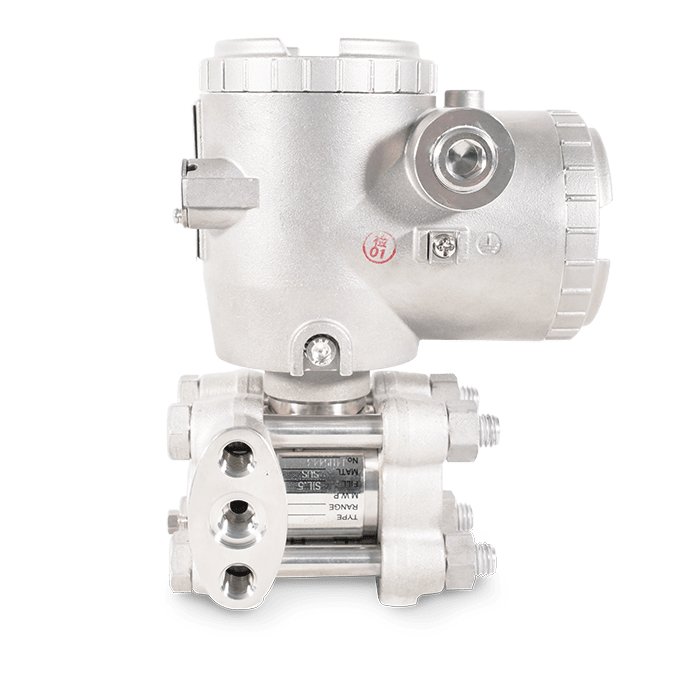

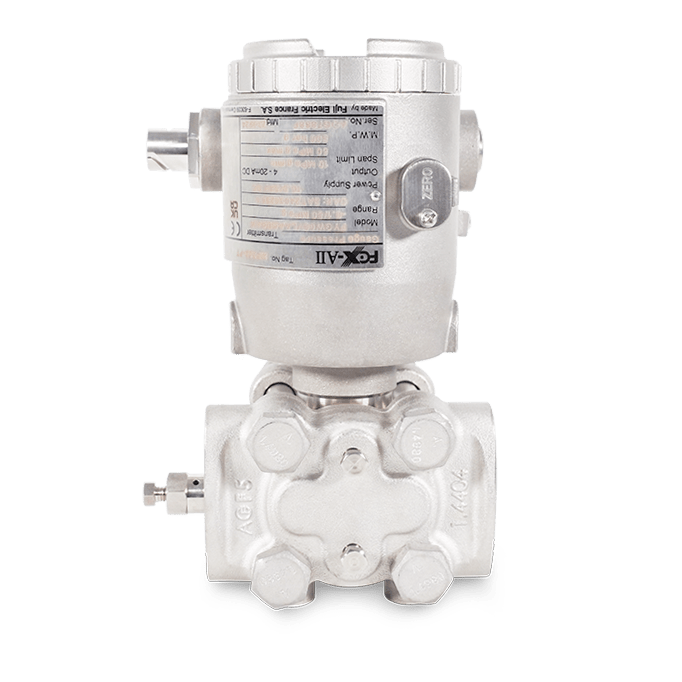

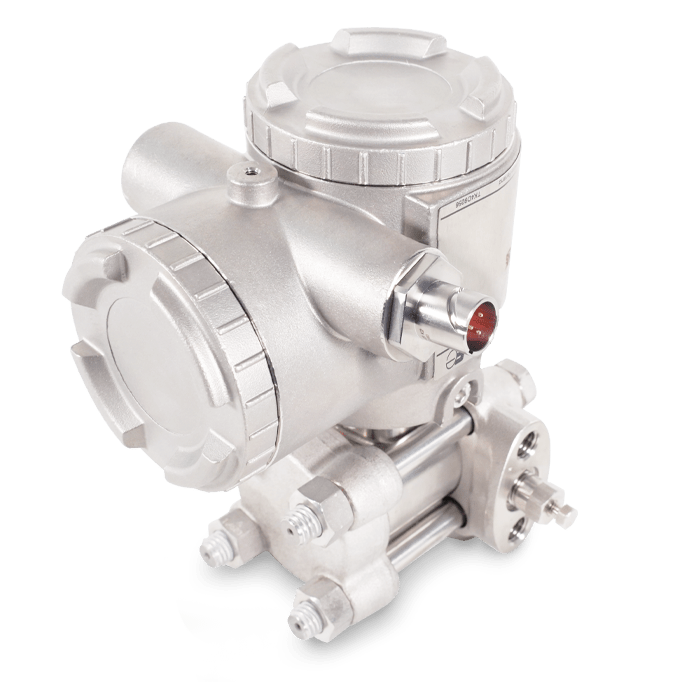

      Capteur de pression relative nucléaire – FKG – NC – K3

      Mesure de pression relative

      Domaines d'application

      Le capteur de pression relative FKG – NC – K3 peut être utilisés pour la mesure de pression de tout gaz ou fluide sous pression dans des canalisations ou des cuves dans les applications nucléaires.

      Avantages

      • Haute précision et fiabilité
      • Influence minimale de l'environnement
      • Plages de mesures très étendues
      • Conformité aux règlementations en vigueurs
      Référence : FKG - NC - K3 Nous consulter

      Caractéristiques

      Le capteur de pression relative, transmetteur électronique de la série FCX-AII est un appareil qui mesure avec précision une pression relative et la convertit en un signal de sortie 4-20 mAcc directement proportionnel. Le cœur de l’élément de mesure est constitué par un capteur micro-capacitif au Silicium, déporté dans le col de la cellule. Par ailleurs, l’unité électronique bénéficie des dernières technologies en matière de microprocesseur.



      BoîtierBoîtier en L ou en T
      Étendues de mesure (kPa) [éch.max]130
      500
      3000
      10000
      50000
      Poids au kg (sans indicateur)4,33
      Précision± 0,07 %
      Matériaux en contact avec le procédéInox 316, Hast C276, Inox 316 L, Inox 316 L + Dorure
      Matériaux du boitierStandard : Alliage d’aluminium à faible teneur en cuivre avec
      revêtement époxy polyuréthane (2 couches).
      Option : inox 316.
      Matériaux des membranesInox 316 L
      Hast C276
      Inox 316 L + dorure
      Stabilité± 0,1 % de l’échelle max. pendant 3 ans
      Élévation / SuppressionÉgale à la limite supérieure de la pression statique.
      Protocole de communicationProtocole de communication HART 7
      Température de process-40 à +120 °C (huile silicone)
      -20 à +80 °C (huile fluorée)
      Température ambiante-40 à +60 °C (-25 à +55 °C pour K3A)
      -20 à +60 °C (-20 à +55 °C pour K3A) pour indicateur
      numérique (option)
      -20 à +60 °C pour huile fluorée (option)
      Tension d'alimentation10,5 à 53 Vcc
      Signal de sortie / Résistance à charge4-20 mA / 250 Ω typique
      Amortissement (damping)Configurable entre 0,12 à 32 secondes
      Réglage du zéro et de l'échelleLe zéro et l’étendue de mesure sont réglables à partir
      du communicateur portable FXW et avec la vis externe
      située sur le boîtier électronique.
      Raccords électriquesM20 x 1,5 ou
      Presse-étoupe antidéflagrant ATEX, ou
      Embase Souriau 8N35, ou
      Embase Souriau 8N45S, ou
      Embase Souriau 8N45, ou
      Embase SAIB NU25 réf. 251-103-401 / M20 x 1,5
      (compatible 8N45 sur le Parc), ou
      Embase Jaeger à filetage M20 x 1,5 réf.536 006 006

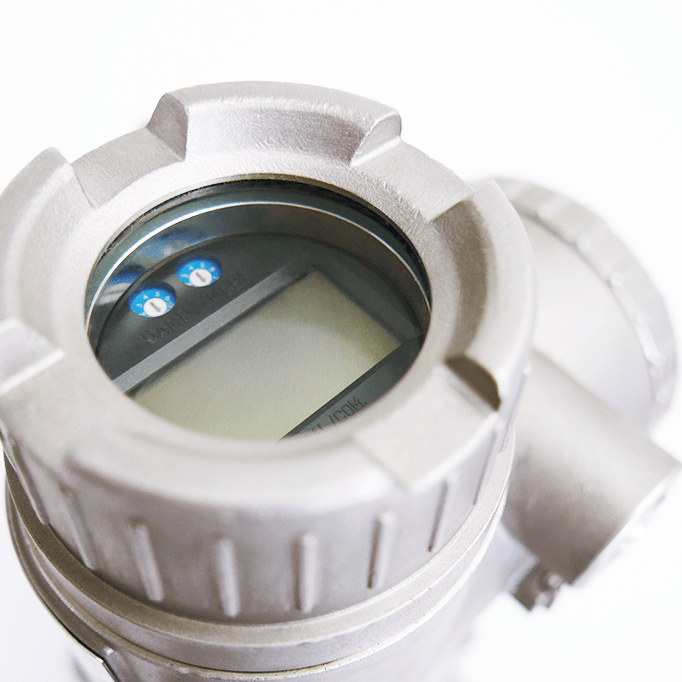

      OptionsIndicateur analogique (précision : 1,5 %), indicateur numérique configurable, service oxygène, traitement de dégraissage, plaque d'identification supplémentaire
