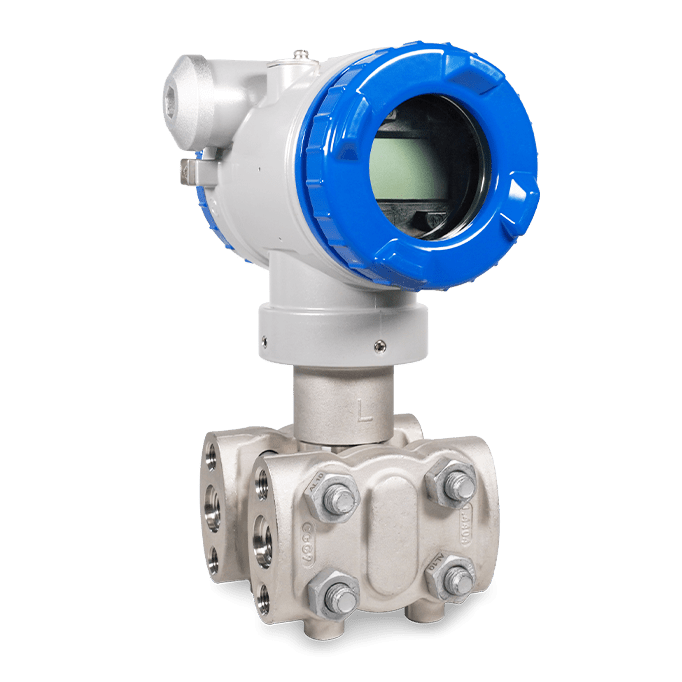

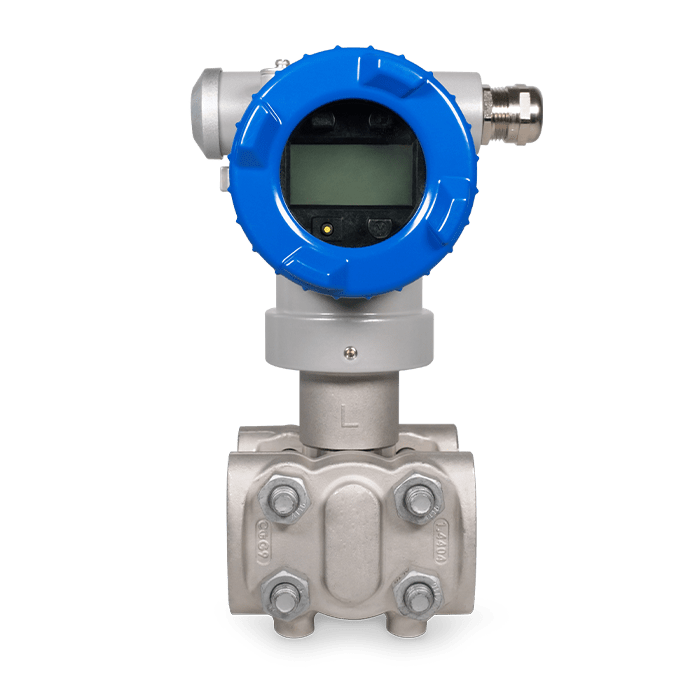

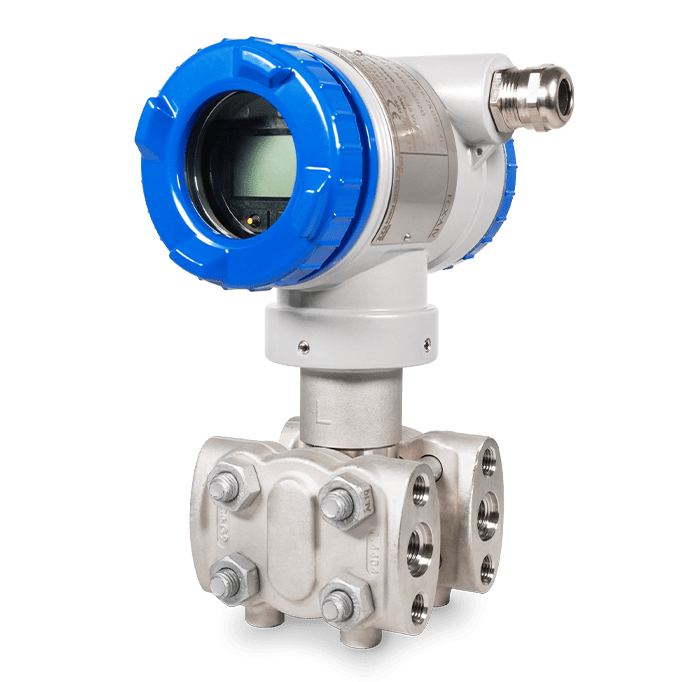

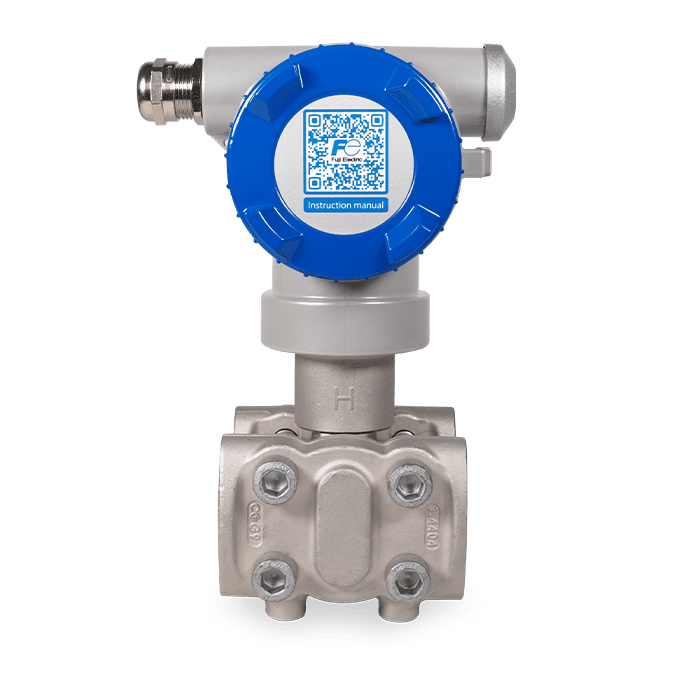

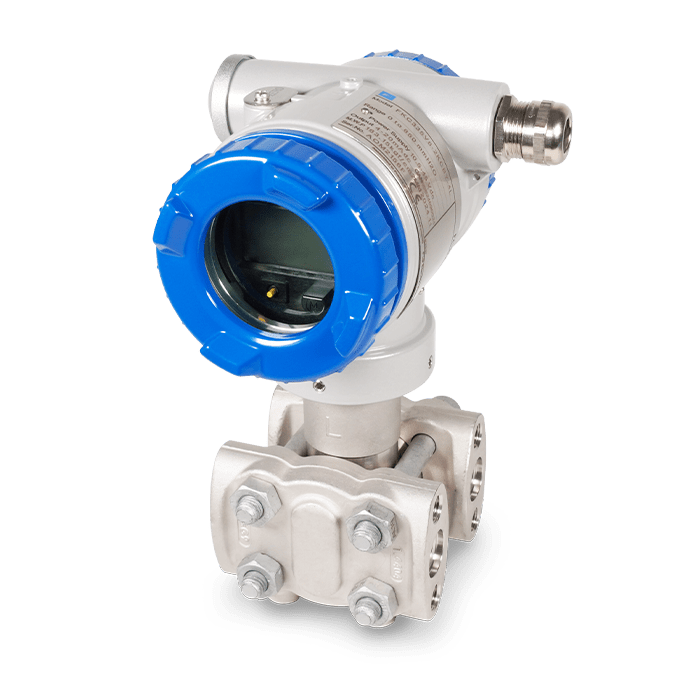

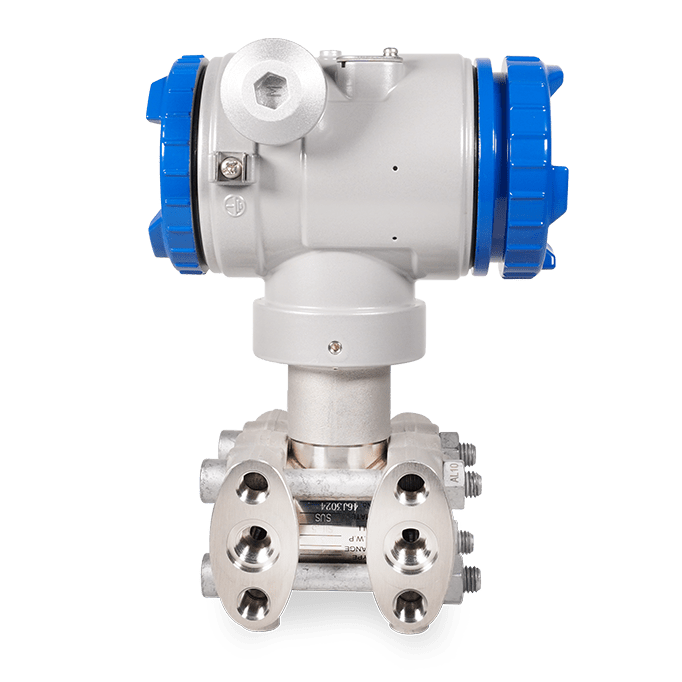

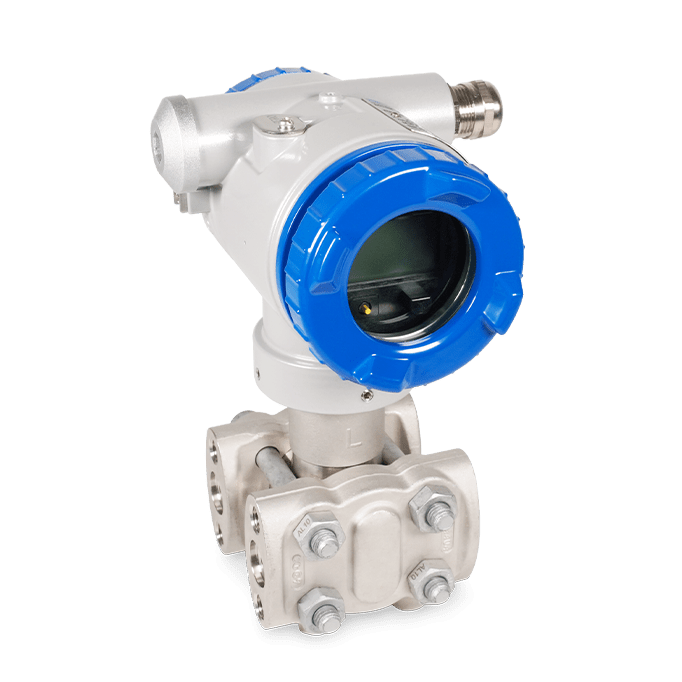

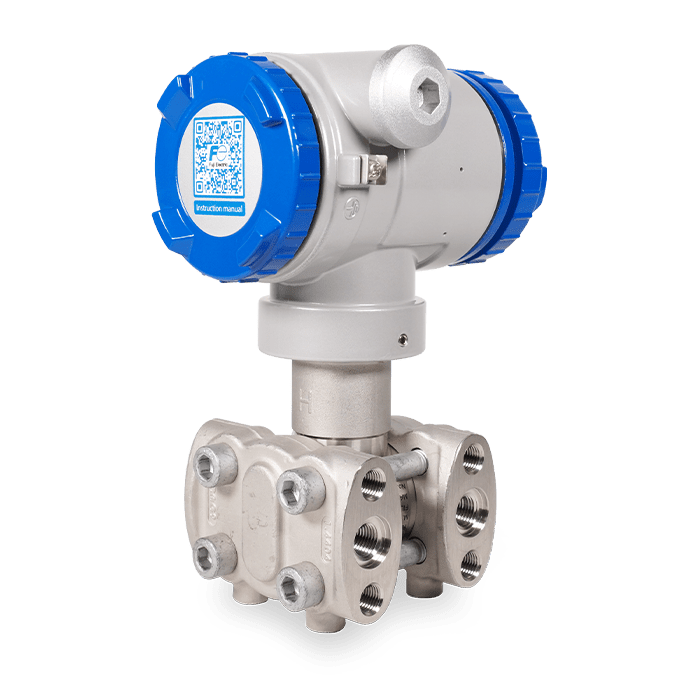

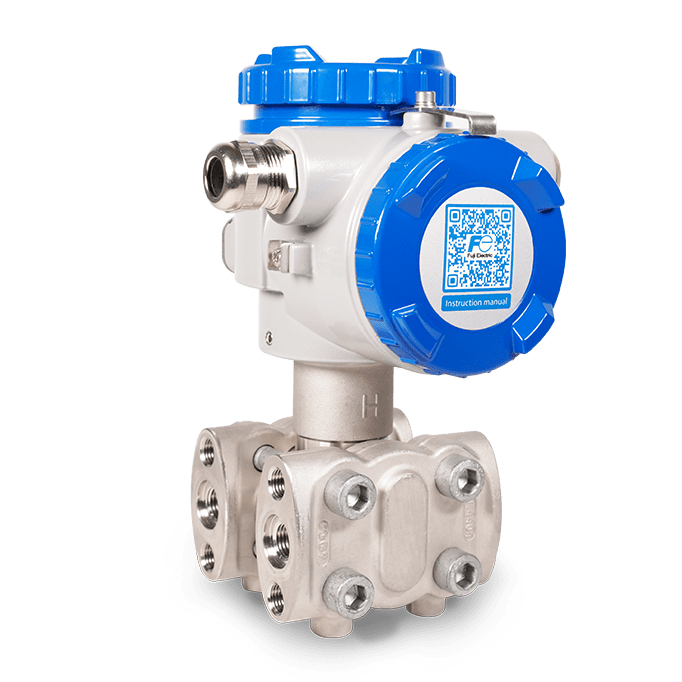

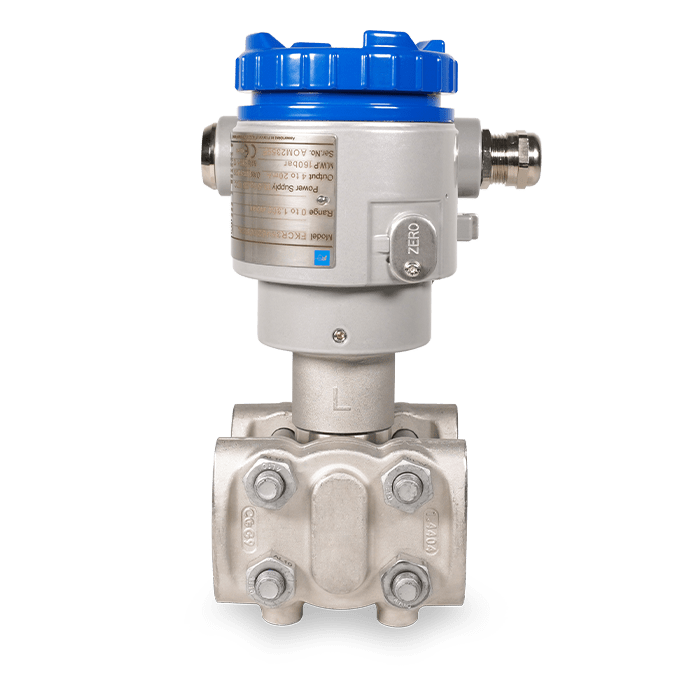

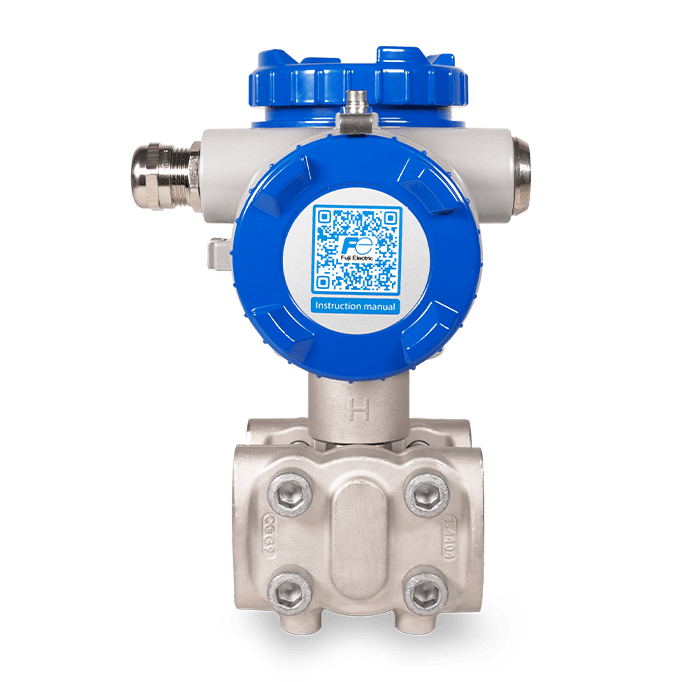

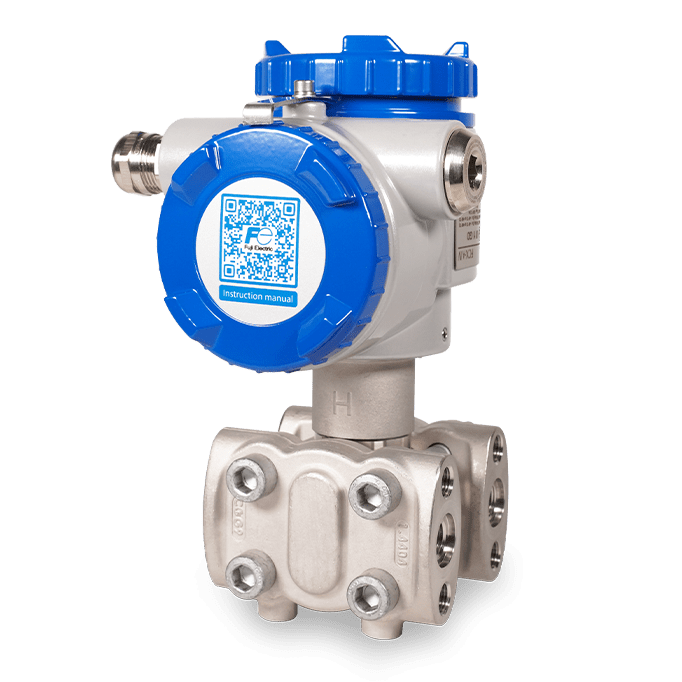

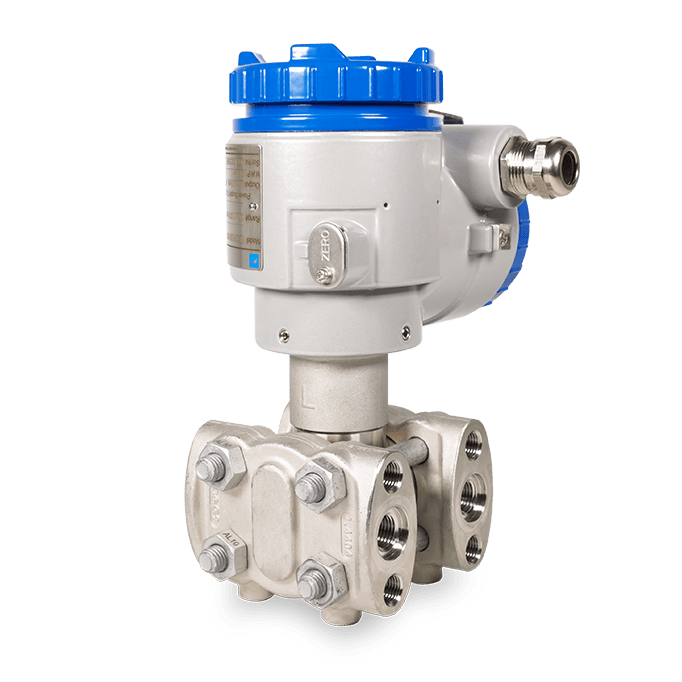

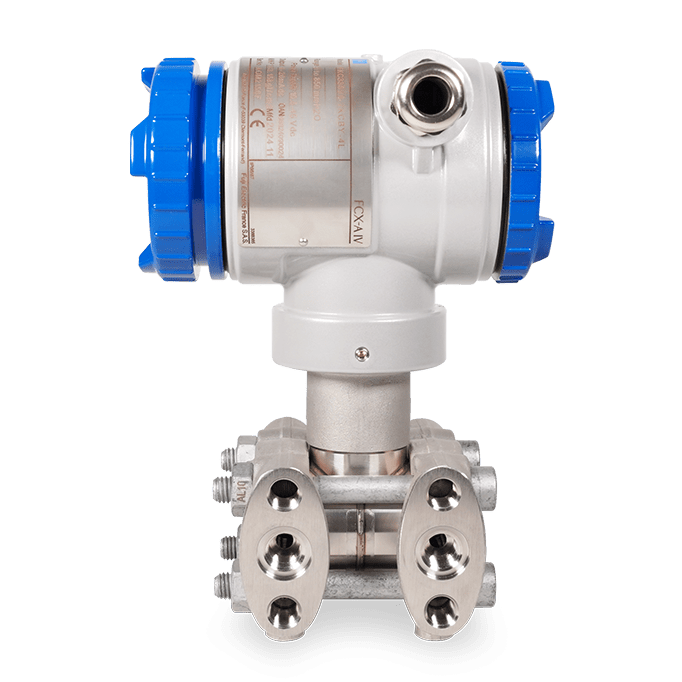

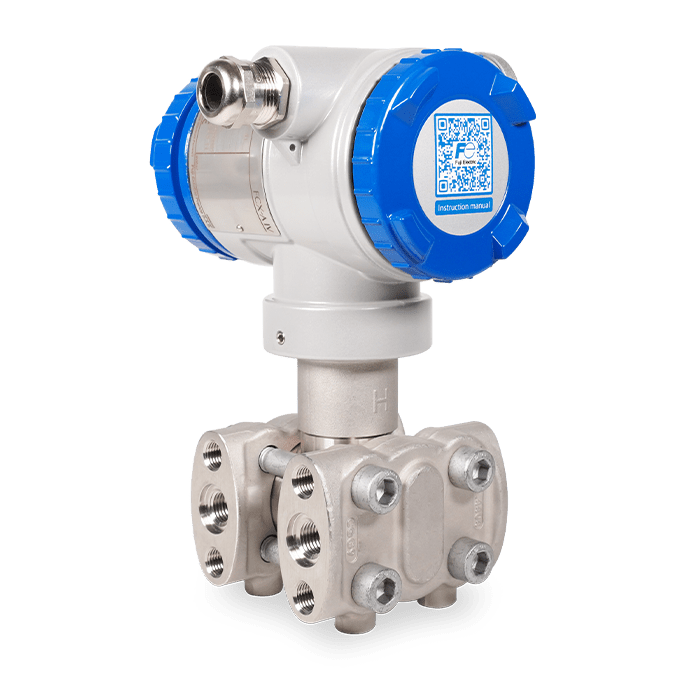

Capteur de pression différentielle – FKC

Mesure de pression différentielle

Domaines d'application

Le capteur de pression différentielle FKC est utilisé dans diverses applications telles que la mesure de niveau, la mesure de débit, la mesure de densité, la filtration et les mesures d’interface.

Avantages

  • Haute précision de la mesure
  • Mesure de très basse pression et très hautes pressions statiques
  • Résistance aux températures extrêmes et environnements difficiles
Référence : FKC
À partir de 1332 €
Configurer mon produit

Configurer le produit

Caractéristiques

Les transmetteurs de pression FKC de la famille FCX-AIV mesurent avec précision une pression différentielle, un niveau de liquide ou un débit et la convertissent en un signal de sortie 4-20 mA directement proportionnel. Le cœur de l’élément de mesure est constitué d’un transducteur silicium micro-capacitif hautement éprouvé dans l’industrie des procédés. Le traitement numérique des signaux réalisé par l’unité électronique permet d’offrir des caractéristiques exceptionnelles en matière de précision et de stabilité. Les transmetteurs de pression de la famille FCX-AIV sont conformes aux niveaux d'intégrité et de sécurité SIL 2 (HFT=0) et SIL 3 (HFT=1) suivant les standards IEC 61508 et IEC 61511.

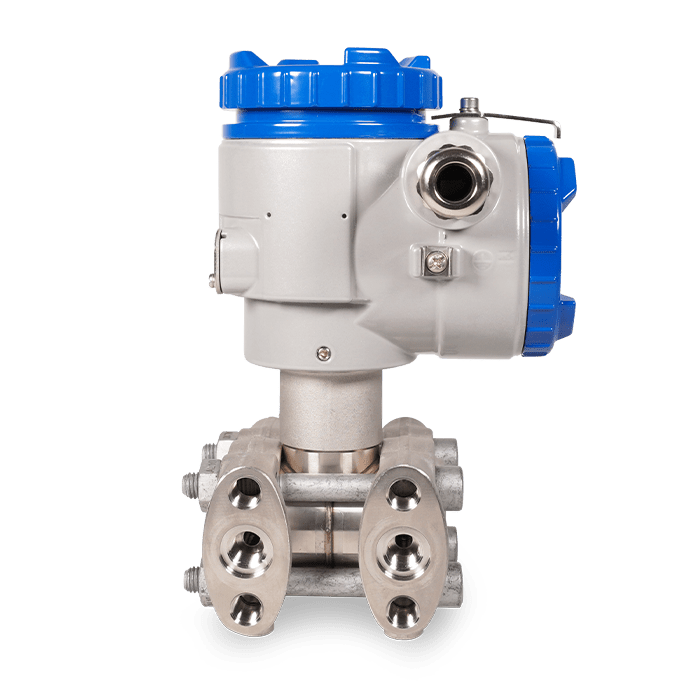

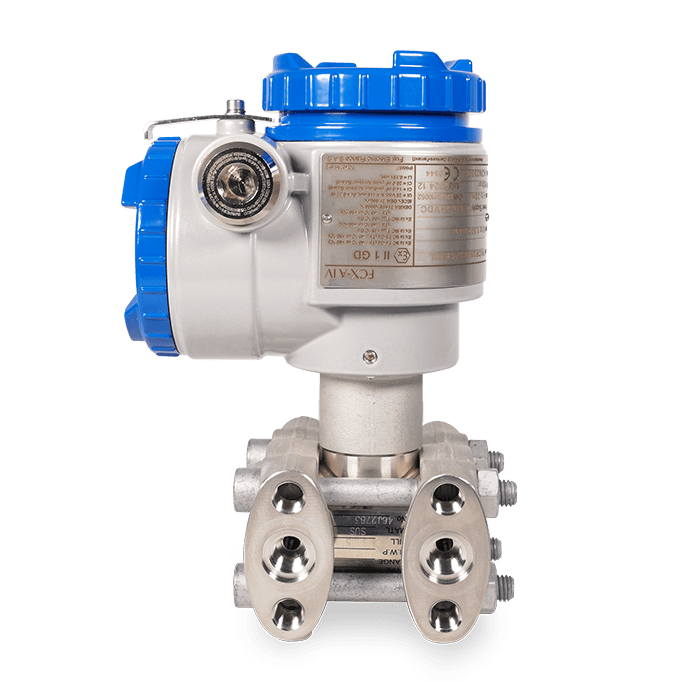

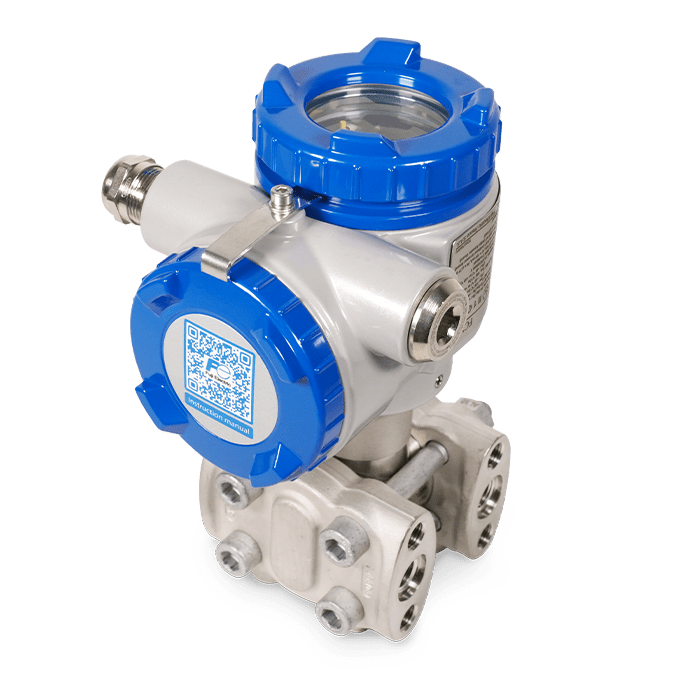

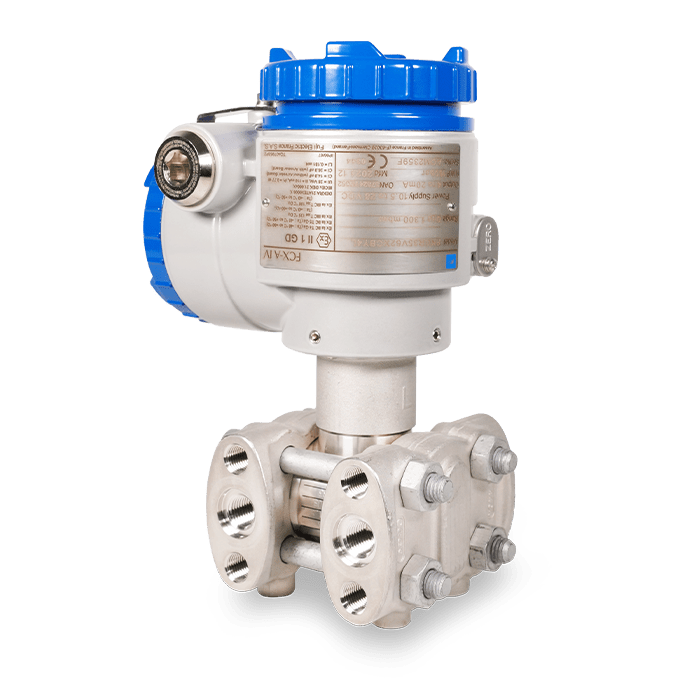

BoîtierBoîtier en L ou en T
Étendues de mesure (kPa) [éch.max]1
6
32
130
500
3000
20000
Poids au kg (sans indicateur)3,1
Précision± 0,065 % de l’étendue de mesure réglée en standard.
Une précision de ±0,04 % est également disponible en option.
Matériaux en contact avec le procédéInox 316 L, Hastelloy-C, Monel, Tantalue, Inox 316 L + Dorure, Revêtement Monel, Revêtement Tantale
Matériaux du boitierAlliage d’aluminium à faible teneur en cuivre avec revêtement polyester, ou inox 316 L
Matériaux des membranesInox 316 L
Hastelloy-C
Monel
Tantale
Inox 316 L et Dorure
Dorure et Céramique
Stabilité±0.1% de l’échelle maximale pendant 10 ans pour le digit
6 = 3, 5, 6, 8 et 9.
Élévation / SuppressionDe -100 à +100 % de l'échelle maximale
Plage de réglage de l'échelle de mesureDe 1 à 1/100 de l'échelle maximale
Cycle de mesure40 ms
Protocole de communicationProtocole de communication HARTTM 7
Température de processDe +40° à +120 °C (Des versions pour des températures plus élevées sont disponibles)
Température ambianteDe -40° à +85 °C
Tension d'alimentationDe 10,5 à 45 V CC
Signal de sortie / Résistance à charge4-20 mA / 250 Ω typique
Amortissement (damping)Configurable entre 0,04 et 32 secs
Réglage du zéro et de l'échellePar la vis externe du capteur, l'indicateur local à trois boutons ou le protocole HARTTM
Raccords électriquesM20x1.5" / 1/2 - 14 NPT / Pg13.5
OptionsIndicateur numérique, traitement de dégraissage, service oxygène, service chlore, plaque d'identification supplémentaire en acier inoxydable
