Anneau de rinçage

Dispositif de rinçage de la membrane du capteur de pression
Utilisé lorsque le bon fonctionnement du séparateur est susceptible d’être entravé par des dépôts présents dans le fluide de traitement.

Avantages

  • Mise en service rapide & facile votre installation grâce à la fonction de purge d'air
  • Gain de temps
  • Nettoyage rapide & facile de la membrane du séparateur

Caractéristiques

Les anneaux de rinçage sont installés entre le séparateur (version avec bride ou cellule) et la bride process à l'aide de joints d'étanchéité standardisés.

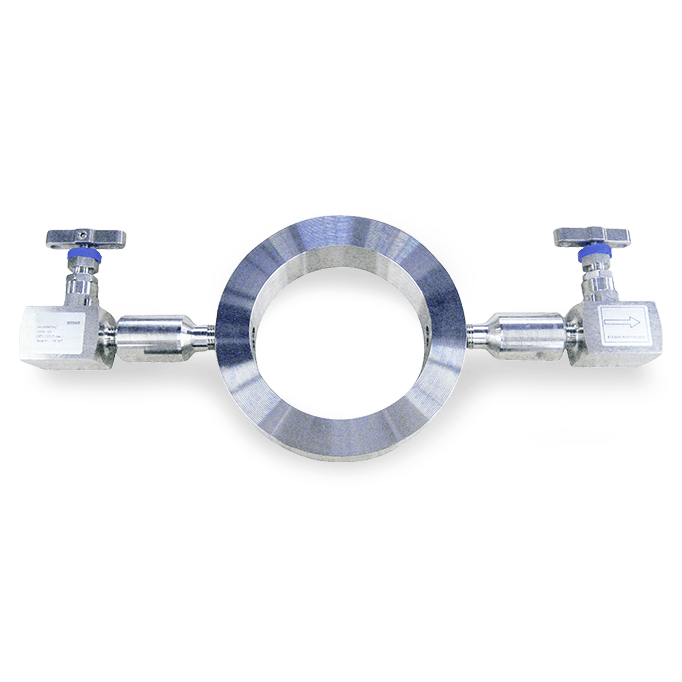

Les anneaux de rinçage avec vannes montées complètent les installations sur séparateur, facilitant ainsi l'entretien sans nécessité de démontage. De plus, le calibrage du point de mesure peut être réalisé sur site en utilisant l'anneau de rinçage avec vannes montées et une vanne d'arrêt en amont.



Raccord processPour brides selon EN 1092-1 et ASME B 16.5
DN 50, 80, 100, 125 ou DN (NSP) 2", 3", 4", 5"
PN 16 ... 100 ou Class 150 ... 600
MatériauAcier inox 316L
Face d'étanchéitéSelon EN 1092-1 Forme B1 ou
selon ASME B 16.5 RF 125 ... 250 AA
Orifice rinçage½" NPT femelle (sans bouchons vissés)
InstallationL'anneau de rinçage est pris entre la bride process et le séparateur à l'aide d'éléménts d'étanchéité standards (joints à commander séparément)
