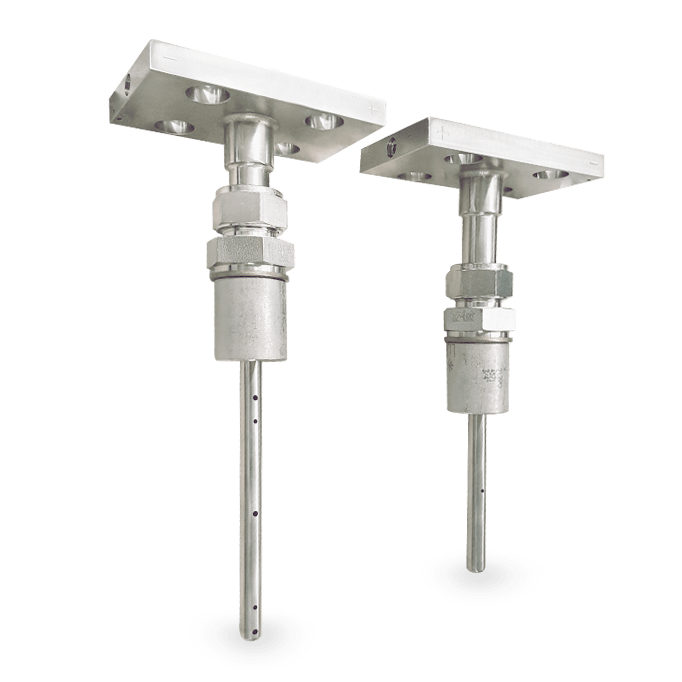

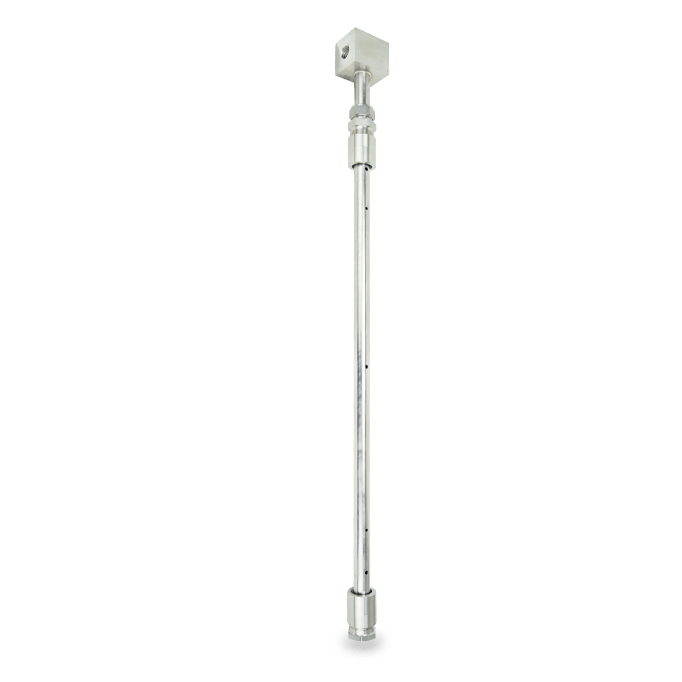

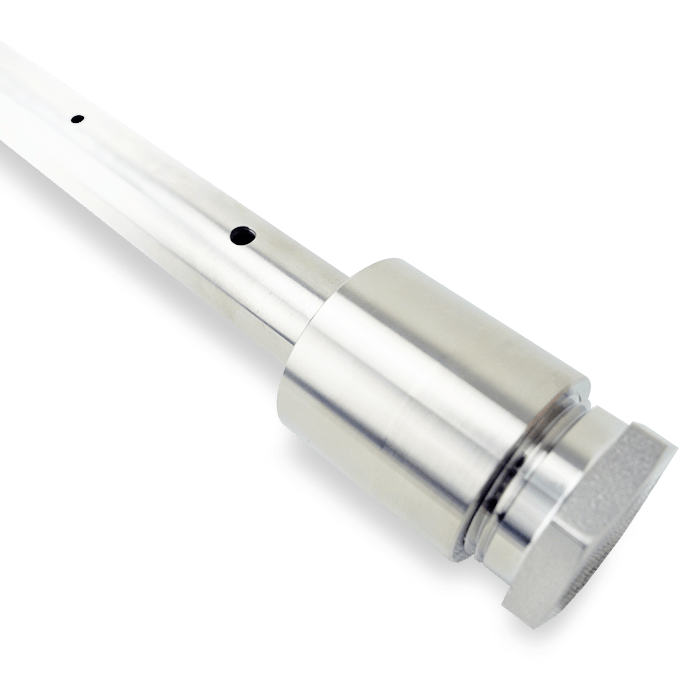

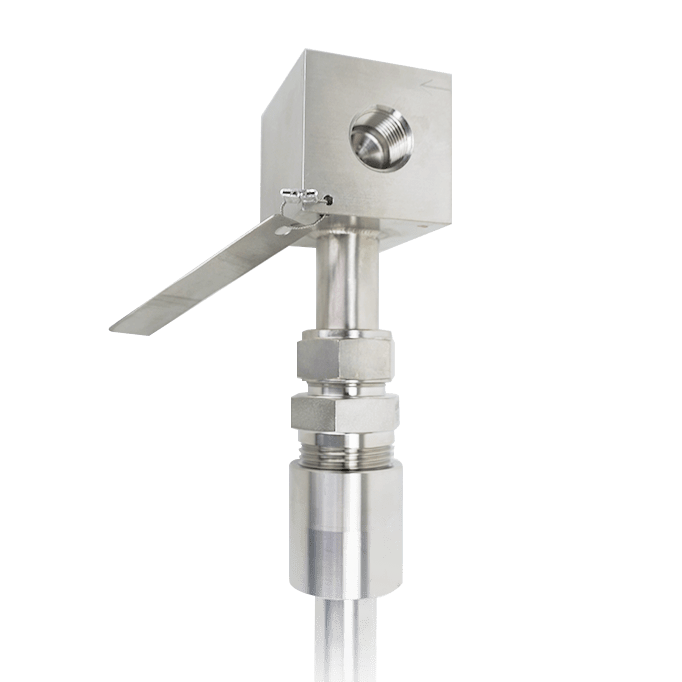

Tubes de pitot – Mesure de débit par organe déprimogène

Mesure de gaz, liquides et vapeur.

Domaines d'application

Mesure de débit de gaz ou fumées rejetés à l’atmosphère
S’installe sur tous types de cheminées (brique, tôle, ciment etc.) jusqu’ à un diamètre de 1600 mm
Mesure de débit de Biogaz
Mesure d’oxygénation des bacs d’aération en stations d’épuration
Mesure d’air et de gaz sur brûleurs aéro combustion
Mesure de débit d’air de combustion haute température
Mesure de débit d’air sur réseaux d’air comprimé et climatisation

Avantages

  • Facilité d'installation et faibles pertes de charge
  • Produit fiable et reconnu : Installé sur des projets clés à travers le monde
  • Un coût relativement faible pour les grandes tailles de tuyauterie
  • Raccords process à brides ou filetage
  • Montage direct de manifolds 3 ou 5 voies disponibles
  • Pour fluides propres
  • Diamètre de tuyauterie 100 à 1500 mm
Référence : PITOT Nous consulter

Caractéristiques

La mesure de débit est réalisée par la mesure de la vitesse maximum. La sonde est positionnée au centre de la conduite. La forme du profil des vitesses dépend du nombre de Raynolds. La vitesse est égale à ±2% à la vitesse maxi x 0.84 (ce coefficient peut également être calculé à l’aide des formules de Vennard et Blasius), pourvu que l’écoulement soit turbulent. Le tube de Pitot permet de mesurer ce débit en générant une pression différentielle proportionnelle à la pression dynamique du fluide lorsqu’il est placé dans le fluide en écoulement. La pression différentielle engendrée est fonction de la vitesse axiale, de la densité du fluide et des caractéristiques géométriques de la sonde (coefficient K0 de la sonde).

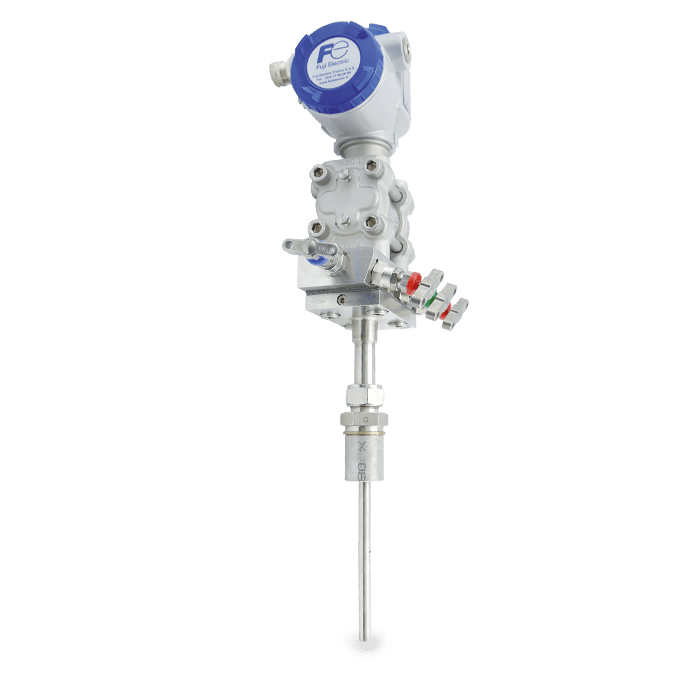

Cette pression différentielle est mesurée par un capteur de pression différentielle série FCX relié aux connexions HP et BP. Les tubes de Pitot série 5RB sont disponibles pour toute conduite circulaire de Ø50 mm à Ø1600 mm et sur gaine rectangulaire. Ce sont des tubes de Pitot monopoints permettant la mesure de débit par mesure de pression différentielle. Idéal pour des conditions difficiles. Ces tubes de Pitot sont des sondes de vitesse / débit qui délivrent une pression différentielle proportionnelle au carré de la vitesse. Insérées dans une conduite, ces sondes permettent de mesurer la vitesse du fluide en un point de la conduite. Grâce à leur conception, elles génèrent une pression différentielle > de 20 % à la pression dynamique. Les tubes de Pitot série 5RB conviennent pour des mesures dans des gaz et n'engendrent qu'une faible perte de charge. Leur construction est robuste, garantissant rigidité et longévité, leur installation est aisée et économique.



Précision± 1 % du débit réel
Répétabilité de la mesure± 0,1 %
DériveDérive nulle assurant une stabilité à long terme
Nombre de ReynoldsRe midi : 12 000
Rangeabilité10:01
Type de fluideLiquide, gaz ou vapeur
Type de conduiteConduite circulaire de ø 50 à ø 1 500 mm ou gaine rectangulaire
Pression de service50 bar maximum
Température de service350° C (supérieur sur demande)
Viscosité500 centipoises maximum
Précision à long termeIndépendante de l'usure
Plaque signalétiqueInox en standard
MatièreInox 316 L
FixationPar presse-étoupe ou par bride
