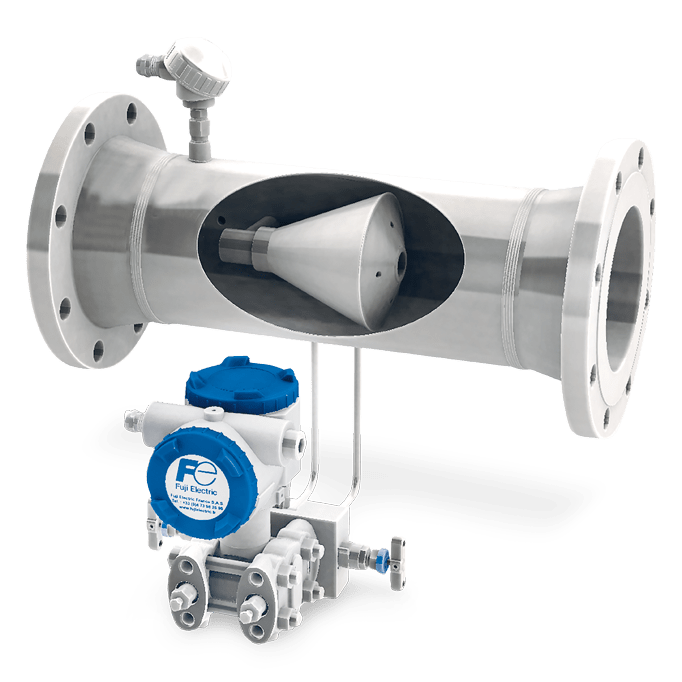

Débitmètre V-CONE – Mesure du débit par organe déprimogène

Mesure de débit par organe déprimogène

Domaines d'application

Le débitmètre V-Cone® est un instrument de mesure de débit polyvalent, précis et fiable, capable de mesurer une variété de fluides dans une large gamme d’applications industrielles telles que :
pétrole & gaz, traitement du gaz – butane – O2 – CO2 – Gaz Naturel Liquide (GNL), énergie, chaudières et chauffage urbain, unités de valorisation énergétique – incinérateurs, énergies renouvelables – Biogaz, Eaux usées et eau municipale, chimie et les industries pharmaceutiques.

Avantages

  • Des performances éprouvées : aujourd'hui, plus de 75 000 débitmètres V-Cone® sont installés dans le monde
  • Excellente répétabilité
  • Haute précision
  • Grande dynamique de mesure, capable de mesurer des faibles et grands débits
  • Haute performance dans les applications difficiles
  • Flexibilité d'installation maximale
  • Coûts d'exploitation faibles ou nuls
  • Longue durabilité pour une valeur supérieure
Référence : VCONE Nous consulter

Caractéristiques

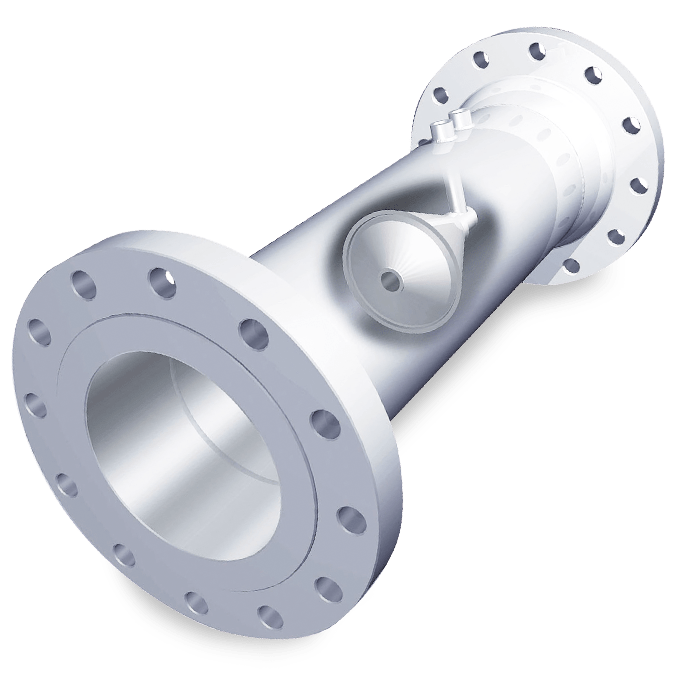

Le design innovant du système ExactSteam™ V-Cone® offre une précision reproductible de +0,5 % du débit avec une rangeabilité pouvant atteindre 50:1 dans les conditions de débit les plus extrêmes. Le système ExactSteam™ V-Cone® agit comme son propre conditionneur. Il traite et mélange le débit avant mesure. Les mesures sont toujours précises et fiables, y compris dans les situations où le débit subit des changements. Grâce à son unique capacité à autoconditionner le débit, le système ExactSteam™ V-Cone® réduit fortement la nécessité d’avoir de grandes longueurs droites en amont et en aval.

Ainsi, le système “ExactSteam V-Cone” peut être installé dans n’importe quelle tuyauterie, à n’importe quel endroit, dans une installation neuve ou dans une tuyauterie existante. Ceci permet d'obtenir une flexibilité d'installation et de réaliser des économies. En outre, le système ExactSteam™ V-Cone® a fait ses preuves en termes de performances à long terme. Aucune pièce à entretenir ni à remplacer.



Précision±0,5 % du débit
Certaines applications de fluides et de nombres Reynolds nécessitent des étalonnages spécifiques pour atteindre cette valeur
MatériauDuplex 2205, 304, ou 316 acier inoxydable, Hastelloy C-276, 254, SMO, aciers en carbon
ÉtalonnageCalibré pour votre application

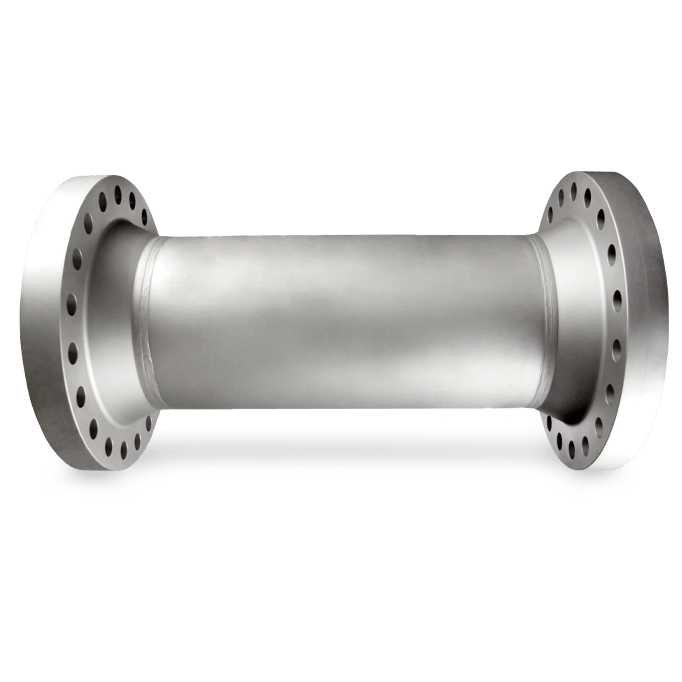

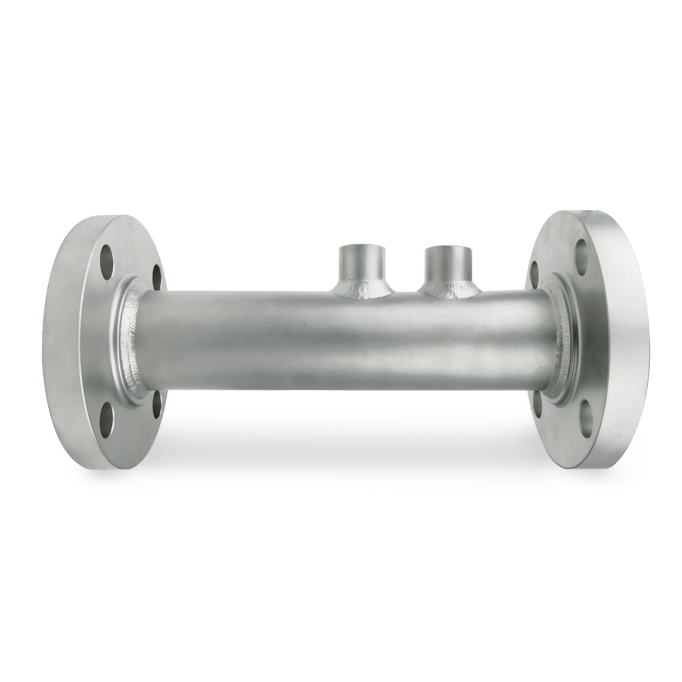

ConfigurationsTube d’écoulement de précision et type wafer
Type de raccordA brides, fileté, moyeu ou embout à souder
D’autres versions disponibles sur demande.
Perte de ChargeVarie selon le rapport bêta et la pression différentielle
Longueurs droitesEn général, 0-3 diamètres en amont et 0-1 diamètres en aval du cône sont nécessaires,
selon les raccords ou les vannes dans la tuyauterie adjacente
Diamètre de tuyauterie0,5 à 120 " ou plus
Plage de pressionJusqu’à 20 000 psi (1 380 bar)
Répétabilité±0,1%
Ratios bêta standard0,45 à 0,80, bêtas spéciaux disponibles
Plage de températurejusqu’à 1 600 °F (870 °C)
