Dispo en stock

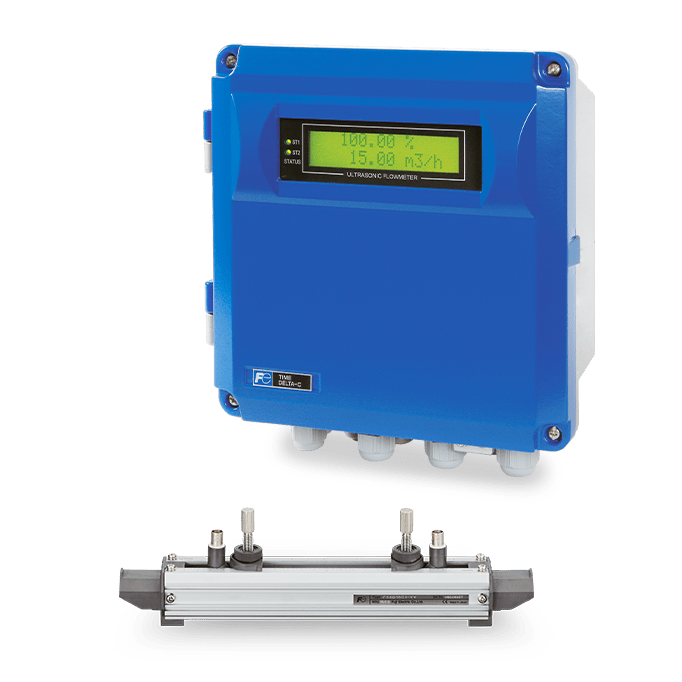

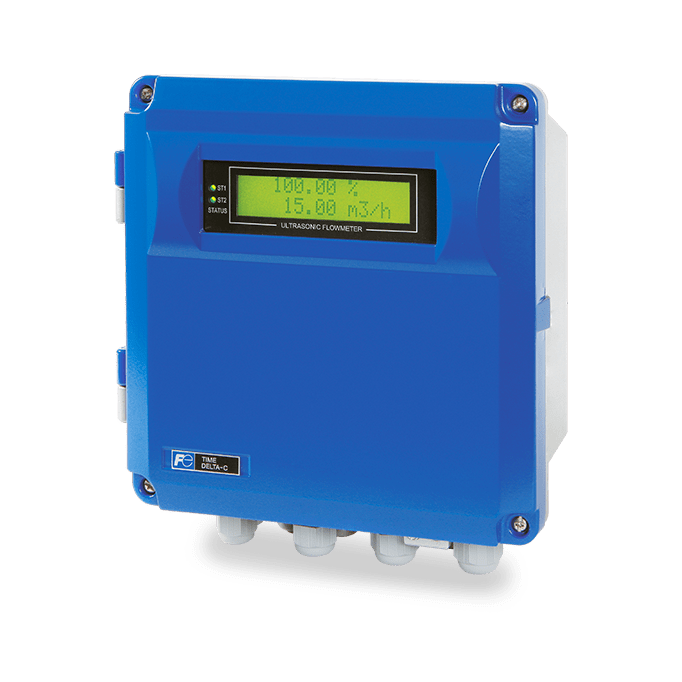

Débitmètre à ultrasons fixe time delta-c (étendu – 1 voie de mesure + comptage d’énergie) -Convertisseur – FSV-L

Mesure de débit par ultrasons

Domaines d'application

Système d’air conditionné (Mesure de débit d’eau de chauffage et de refroidissement), installations de chauffage, ventilation et Climatisation (HVAC), applications d’économie d’énergie etc.

Avantages

  • 2 voies de mesure et fonction de calcul de la consommation d’énergie
  • Haute précision de mesure : ±1,0%
  • Temps de réponse rapide : 0.2 sec
  • Protection IP67
  • Signaux de sortie : sorties 4-20 mA (2 points), impulsion et alarme (4 points)
  • Communication RS485 MODBUS™ en option
Référence : FSV-L
À partir de 5480 €
Configurer mon produit

Configurer le produit

Caractéristiques

Ce débitmètre à ultrasons à montage fixe applique une méthode de mesure reposant sur la différence de temps de transit. En tirant parti des dernières avancées électroniques et de la technologie de traitement numérique des signaux, nous avons mis au point un appareil compact et léger, d’une précision accrue et facile à utiliser, tout en conservant une excellente immunité à la formation de bulles d’air. La fonction de communication (MODBUS : en option) est également disponible.



FluideLiquides homogènes acceptant la propagation des ondes ultrasoniques (eau de service, eau usée, eau industrielle, eau de mer, eau pure, eau d’arrosage, huile, etc.)
Type de mesureMesure à ultrasons par différence de temps de transit – 1 ou 2 voies
Fonctions spécifiquesDeux voies de mesure indépendantes (FSVE_A12-L)
Une voie de mesure à 2 cordes (FSVE_A12-L)
Une voie de mesure et calcul d’énergie (FSVE_B12-L)
Température de fluide-40°C à 200℃(dépend du capteur)
Type de tuyauterieCapteurDiamètre extérieurMatériel
FSSA (montage en V)25–225 mmPlastique (PVC, etc.)
Métal (acier inox, acier, cuivre, aluminium, etc.)
FSSC (montage en V)50–600 mm
FSSC (montage en Z)600–1200 mm
FSSD (montage en V)13–100 mm
FSSE (montage en V ou en Z)200–6000 mm
FSSH (montage en V ou en Z)50–400 mm
Échelle0 à ±0.3…..±32 m/s
Précision±1% de la vitesse (vitesse d’écoulement ≥2 m/s)
Temps de réponse0.2 seconde (mode haute vitesse)
Température de fonctionnement-20°C à +55°C (convertisseur)
-20°C à +60°C…80°C (dépend du capteur)
Sortie analogique4–20 mA CC, 1 point (charge maxi: 600Ω)
Sortie contactCollecteur ouvert : 4 points
Total, alarme, etc.
Sortie impulsion Total : 1 Imp./jour à 100 Imp./sec. (collecteur ouvert)
Communication sérieRS-485 (MODBUS) (option)
AfficheurLCD avec retro éclairage, 2-ligne 16-digits
Clavier4 touches (ESC, up, shift, enter)
Tension d'alimentation100–240 V CA, 50/60 Hz
Boîtier convertisseurAlliage d’aluminium, IP67
Montage convertisseurMontage mural ou montage sur tube
Dimension convertisseur (mm)H2240 x L247 x P134
