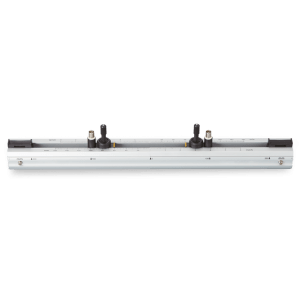

Détecteur – FSSC – diamètre 50 à 1200 mm pour débitmètre à ultrason M-Flow et Time Delta-C
ref : FSSCÀ partir de
1115,00 € DécouvrirMesure de débit par ultrasons
Domaines d'application
Les débitmètres à ultrasons non-intrusifs sont utilisés dans de nombreuses applications industrielles : agro-alimentaires et boissons, eaux et eaux usées, agriculture et irrigation, gestion de l’eau dans les bâtiments pour les économies d’énergies, mise en service et entretien des bâtiments (hôtels, hôpitaux…), parcs aquatiques, piscines et aquariums et industries des semi-conducteurs.
Avantages
Détecteur – FSSC – diamètre 50 à 1200 mm pour débitmètre à ultrason M-Flow et Time Delta-C
ref : FSSCÀ partir de
1115,00 € DécouvrirDétecteur – FSSD – diamètre 13 à 300 mm pour débitmètre à ultrason Time Delta-C
ref : FSSDÀ partir de
1512,00 € DécouvrirCâble – FLYD pour détecteur – FSSA – FSSC – FSSD – FSSE – FSSH
ref : FLYDÀ partir de

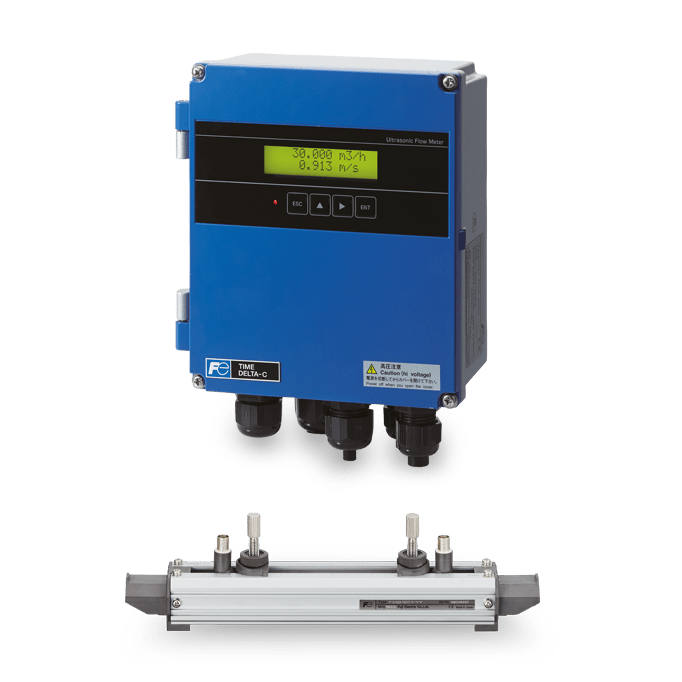

301,00 € DécouvrirCe débitmètre à ultrasons à montage fixe applique une méthode de mesure reposant sur la différence de temps de transit. En tirant parti des dernières avancées électroniques et de la technologie de traitement numérique des signaux, nous avons mis au point un appareil compact et léger, d’une précision accrue et facile à utiliser, tout en conservant une excellente immunité à la formation de bulles d’air. La fonction de communication (MODBUS® : en option) est également disponible.
Fluides | Liquides homogènes acceptant la propagation des ondes ultrasoniques (eau de service, eau usée, eau industrielle, eau de mer, eau pure, eau d’arrosage, huile, etc.) | |||
Type de mesure | Mesure à ultrasons par différence de temps de transit – 1 voie | |||
Température du fluide | -40°C à 200℃(dépend du capteur) | |||
Type de tuyauterie et diamètres | Capteur | Diamètre extérieur | Matériel | |
FSSA (montage en V) | 25–225 mm | Plastique (PVC, etc.) Note 1 Métal (acier inox, acier, cuivre, aluminum etc.) | ||
FSSC (montage en V) | 50–600 mm | |||
FSSC (montage en Z) | 600–1200 mm | |||
FSSD (montage en V) | 13-100 mm | |||
FSSE (montage en V ou Z) | 200-6000 mm | |||
FSSH (montage en V ou Z) | 50-400 mm) | |||
Note 1 Choisir le FSSC pour les tuyauteries suivantes :Tuyau en PP avec une épaisseur de 15 mm ou plusTuyau en PVDF pipe avec une épaisseur de 9 mm ou plusTuyau en métal avec revêtement, tuyaux avec corrosion interne, tuyau avec revêtement interne (bitume, téflon, ciment ou caoutchouc), ou autre tuyau à travers lequel les ondes ultrasoniques ont du mal à traverser. | ||||
Échelle de mesure | 0 à ±0.3 ±32 m/s | |||
Précision de mesure | ±1,0% (vitesse découlement ≥2 m/s) | |||
Temps de réponse | 0.2 secondes (mode haute vitesse) | |||
Température de fonctionnement | -20°C à +55°C (convertisseur) -20°C à +60°C 80°C (dépend du capteur) | |||
Sortie analogique | 4–20 mA CC, 1 point (charge maxi.: 600Ω) | |||
Sortie contact | Collecteur ouvert: 2 points Totale, alarme, etc. Sortie impulsion total: 1 imp/jour to 100 imp/s (collecteur ouvert) | |||
Communication série | RS-485 (MODBUS) (option) | |||
Afficheur | LCD avec retro éclairage, 2-lignes 16-digits | |||
Clavier | 4 touches (ESC, up, shift, enter), Opération en face avant (version IP66) | |||
Alimentation | 100–240 V CA, 50/60 Hz, ou 20–30 V CC | |||
Boîtier convertisseur | Alliage d’aluminium, IP66 ou IP67 | |||
Montage convertisseur | Montage mural ou montage sur tube | |||
Dimensions convertisseur (mm) | H170 x L142 x P70 (version IP66) | |||
H220 x L230 x P95 (version IP67) |
Certificat : UKCA débitmètre à ultrasons fixe Time Delta-C convertisseur FSV
Certificats TéléchargerManuel : Débitmètre à ultrasons fixe Time Delta-C Convertisseurs FSV et FSVL étendus Détecteurs FSS Câbles FLY fonctions de communication
Manuels TéléchargerManuel : Débitmètre à ultrasons fixe Time Delta-C Convertisseurs FSV et FSVL étendus Détecteurs FSS Câbles FLY fonctions de communication avancées
Manuels TéléchargerManuel : Débitmètre à ultrasons fixe Time Delta-c Convertisseurs FSV et FSVL étendus Détecteurs FSS Câbles FLY
Manuels TéléchargerLogiciel : Paramétrages du Débitmètre à ultrasons fixe Time Delta-C Convertisseur FSV
Logiciels TéléchargerLogiciel : Calcul des espacements des capteurs FSS pour les débitmètres à ultrasons
Logiciels TéléchargerSpécification : Débitmètre à ultrasons fixe Time Delta-c Convertisseurs FSV et FSVL étendus Détecteurs FSS Câbles FLY
Spécifications TéléchargerAméliorez votre système de surveillance de l'eau avec nos solutions de comptage d'eau pour réduire vos coûts et gagner en performance industrielle.
Débitmètre à ultrasons pour liquides. Haute précision et large gamme de mesure. Installation facile, sans interrompre le procédé et à coûts réduits.
Vous souhaitez mesurer un débit de liquide sans percer ? Les débitmètres à ultrasons non intrusifs optimisent vos procédés industriels et économisent l’énergie.

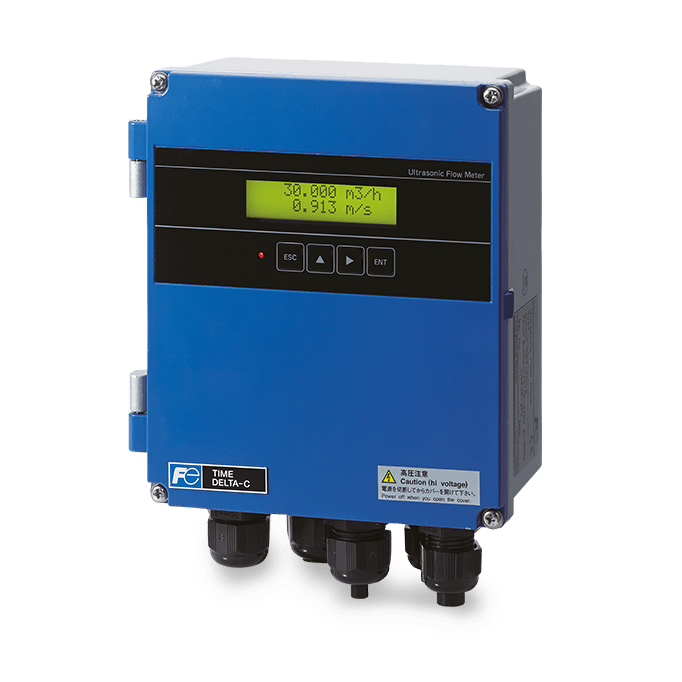

Débitmètre à ultrasons fixe Time Delta-C – Convertisseur – FSV IP67
