Dispo en stock

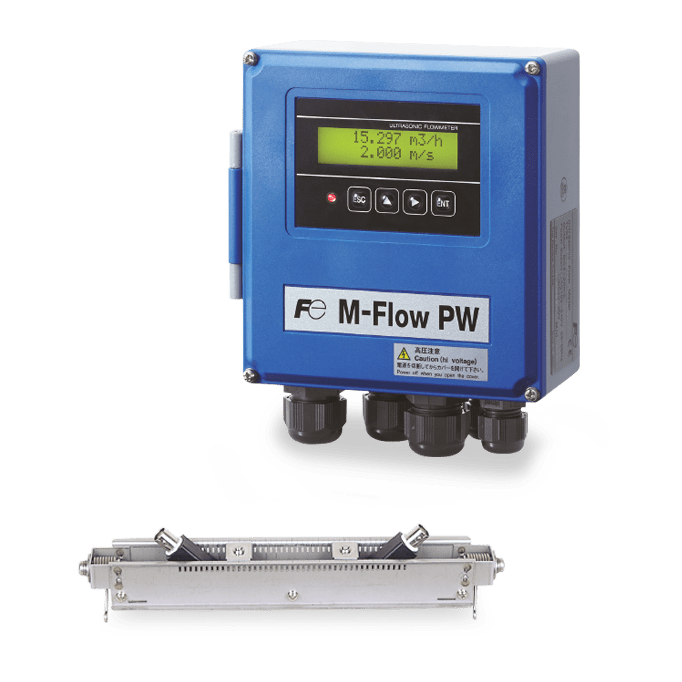

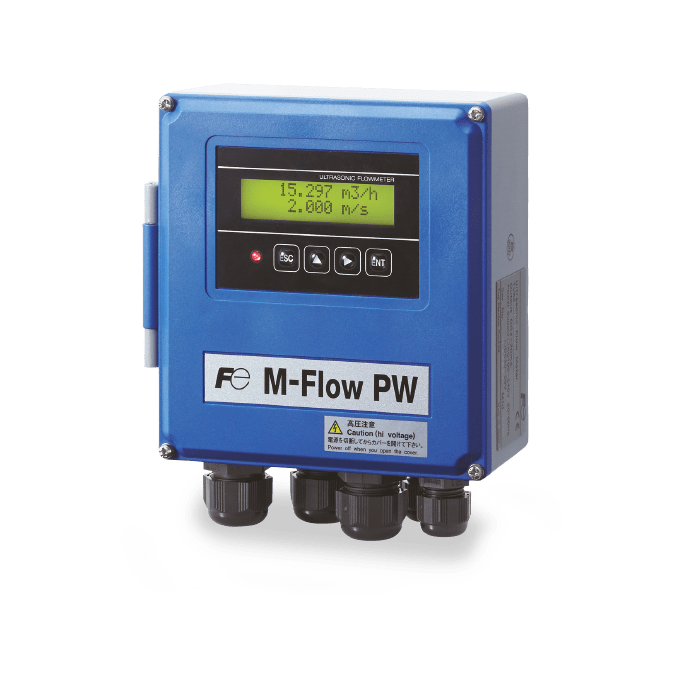

Débitmètre à ultrasons fixe M-Flow PW- Convertisseur – FLR

Mesure de débit

Domaines d'application

Mesure du débit d’eau ultra-pure dans les usines de fabrication de semi-conducteurs, de peintures et de revêtements dans les procédés de peinture, d’eau dans les systèmes de climatisation, et d’irrigation.

Avantages

  • Précision de mesure : ±1,5%
  • Temps de réponse rapide : 0.2 sec.
  • Dimensions compactes : 130 x 140 mm
  • Signaux de sortie : 4-20 mA, sortie impulsion et sortie alarme
  • Communication RS485 MODBUS™ en option
Référence : FLR
À partir de 1509 €
Configurer mon produit

Configurer le produit

Caractéristiques



Ce débitmètre à ultrasons à montage fixe applique une méthode de mesure reposant sur la différence de temps de transit. En tirant parti des dernières avancées électroniques et de la technologie de traitement numérique des signaux, nous avons mis au point un appareil se caractérisant par son excellente immunité à la formation de bulles d’air ainsi que par son extrême précision. La fonction de communication (MODBUS : en option) est également disponible.



FluideLiquide homogène acceptant la propagation des ondes ultrasoniques (eau de service, eau usée, eau industrielle, eau de mer, eau pure, eau d’arrosage, huile, etc.)
Type de mesureMesure à ultrasons par différence de temps de transit – 1 voie
Température fluide-40°C to 120℃(dépend du capteur)
Type de tuyauterieCapteurDiamètre extérieurMatériel
FSSA (montage en V)25–225 mmPlastique (PVC, etc.) Note 1
Métal (acier inox., acier, cuivre, aluminium, etc.)
FSSC (montage en V)50–600 mm
FSSC (montage en Z)600–1200 mm
Note 1 Choisir le FSSC pour les tuyauteries suivantes :
Tuyau en PP avec une épaisseur de 15 mm ou plus
Tuyau en PVDF pipe avec une épaisseur de 9 mm ou plus
Tuyau en métal avec revêtement, tuyau avec corrosion interne, tuyau avec revêtement interne (bitume, téflon, ciment ou caoutchouc), ou autre tuyau à travers lequel les ondes ultrasoniques ont du mal à traverser.
Echelle0 to ±0.3…..±10 m/s
Précision±1,0% de la vitesse (vitesse d’écoulement ≥2 m/s)
Temps de réponse0.2 secondes (mode haute vitesse)
Température de fonctionnement-20°C à +55°C (convertisseur)
-20°C à +60°C…80°C (dépend du capteur)
Sortie analogique4–20 mA CC, 1 point (charge maxi. : 600Ω)
Sortie contactCollecteur ouvert : 2 points
Total, alarme, etc.
Sortie impulsion Total : 1 Imp./jour à 100 Imp./sec. (collecteur ouvert)
Communication sérieRS-485 (MODBUS) (option)
AfficheurLCD avec retro éclairage, 2 lignes de 16 digits
Clavier4 touches (ESC, up, shift, enter), Opération en face avant
Tension d’alimentation100–240 V CA, 50/60 Hz, ou 20–30 V CC
Boîtier convertisseurRésine ABS, IP65
Montage convertisseurMontage mural ou montage sur tube
Dimensions convertisseur (mm)H140 x L130 x P70

Documentations

fr Flèche bas

Manuel : Débitmètre à ultrasons fixe M-Flow PW Convertisseur FLR et Détecteurs FSS Câbles FLY

Manuels Télécharger

Logiciel : Calcul des espacements des capteurs FSS pour les débitmètres à ultrasons

Logiciels Télécharger

Logiciel : Paramétrages du Débitmètre à ultrasons fixe M-Flow PW Convertisseur FLR

Logiciels Télécharger
fr Flèche bas

Spécification : Débitmètre à ultrasons fixe M-Flow PW Convertisseur FLR et Détecteurs FSS Câbles FLY

Spécifications Télécharger
fr Flèche bas

Brochure : Débitmètres à ultrasons – Vapeur, Liquides, Air

Brochures Télécharger

Application : Décret tertiaire : Comment transformer une contrainte en économie d’énergie ?

Fiche application Télécharger
fr Flèche bas

Brochure : Mesures pour l’énergie et l’environnement

Brochures Télécharger

Débitmètre à ultrasons fixe M-Flow PW- Convertisseur – FLR

À partir de 1509 €

Référence : FLR

Configurer
