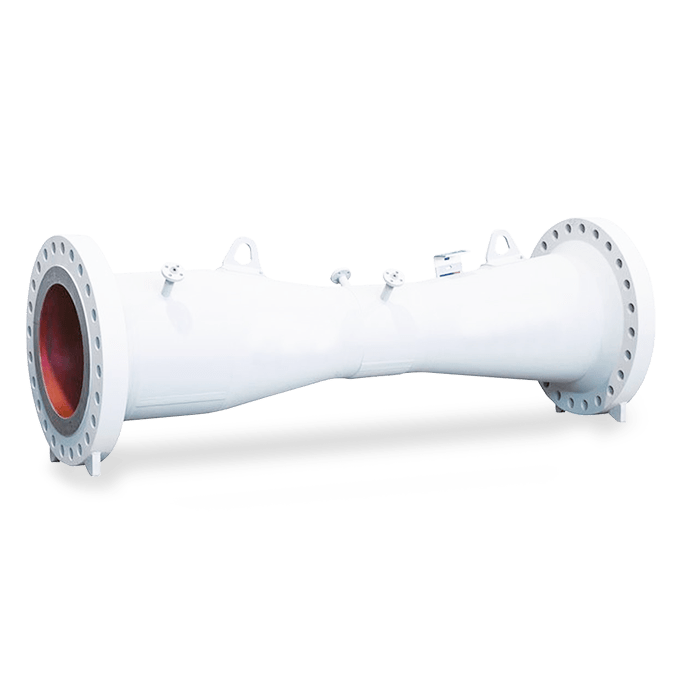

Débitmètre à tube de venturi – mesure de débit par organe déprimogène

Mesure de débit

Domaines d'application

Cette méthode est largement utilisée dans les process hydrauliques et en aérodynamique pour mesurer la vitesse des fluides dans une tuyauterie.
Les secteurs industriels qui utilisent des mesures de débit par tube de venturi sont la métallurgie, l’industrie chimique et l’industrie pétrolière. Ces secteurs ont besoin de mesurer et de contrôler le débit de liquides et de gaz (air, azote,…).

Avantages

  • Conforme aux spécifications de la norme ISO 5167-4
  • Mesure de débit par pression différentielle précise
  • Economique
  • Pas d'usure du tube de mesure
  • Répétabilité et fiabilité élevées
  • Faibles pertes de charge

Caractéristiques

Le tube de venturi est une méthode qui consiste à mesurer le débit d'un fluide en utilisant un organe déprimogène de forme cylindrique avec un rétrécissement.
Lorsqu'un fluide s'écoule à traverse le tube, son débit augmente en raison de la restriction. La différence de pression entre l'amont et l'aval est proportionnelle au débit.



NormeISO 5167-1&4 ou ASME MFC-3M
RaccordementÀ souder (BW) ou à brides
MatériauStandard : Acier carbone, acier inoxydable
Autres : Suivant l'application
FluideLiquide, gaz, vapeur
CanalisationDe Ø 50 à 1 200 mm (selon modèle)
PrécisionDe 0,7 % à 1,5 % du débit max (selon modèle)
Répétabilité de la mesure0,10 %
