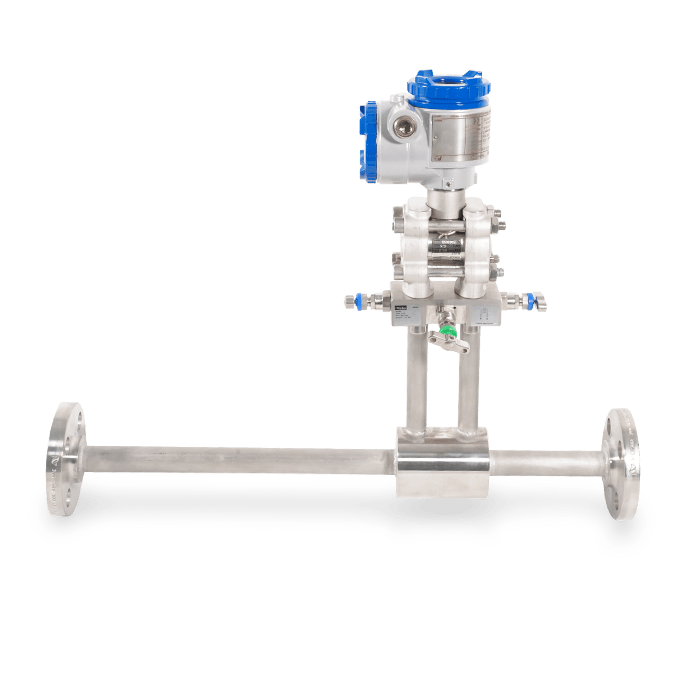

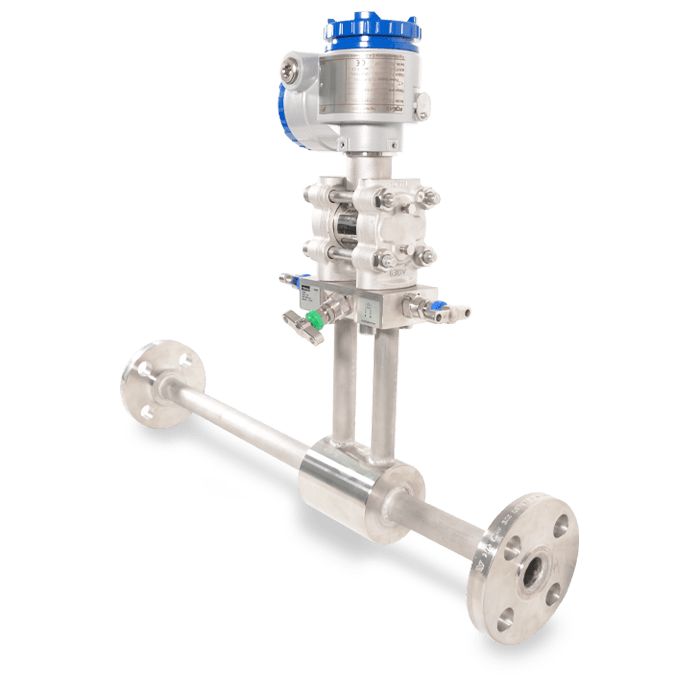

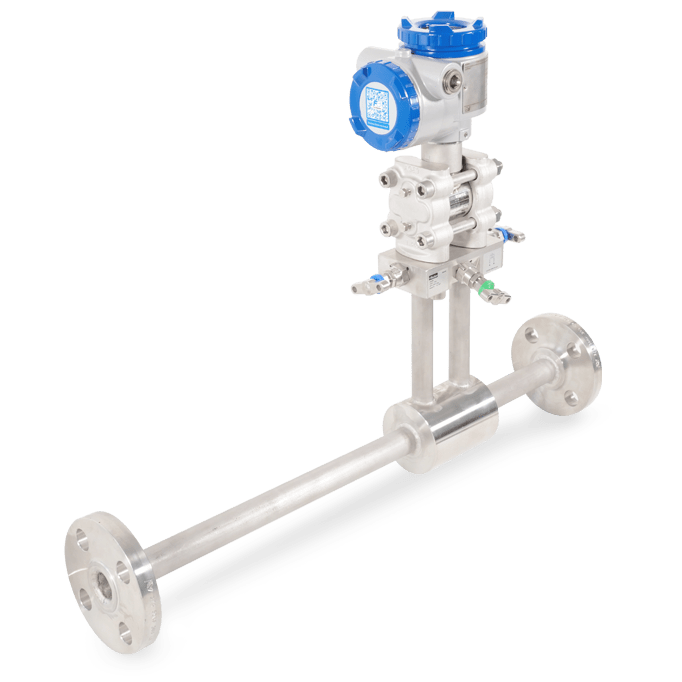

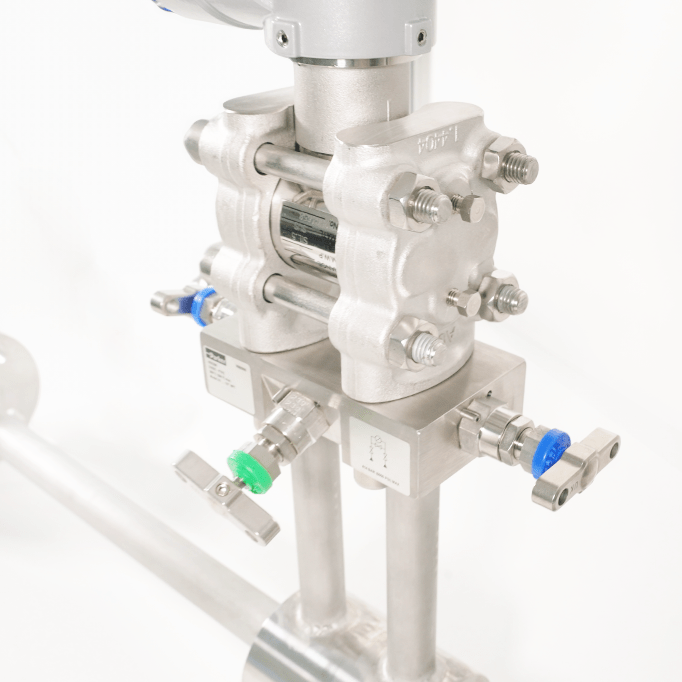

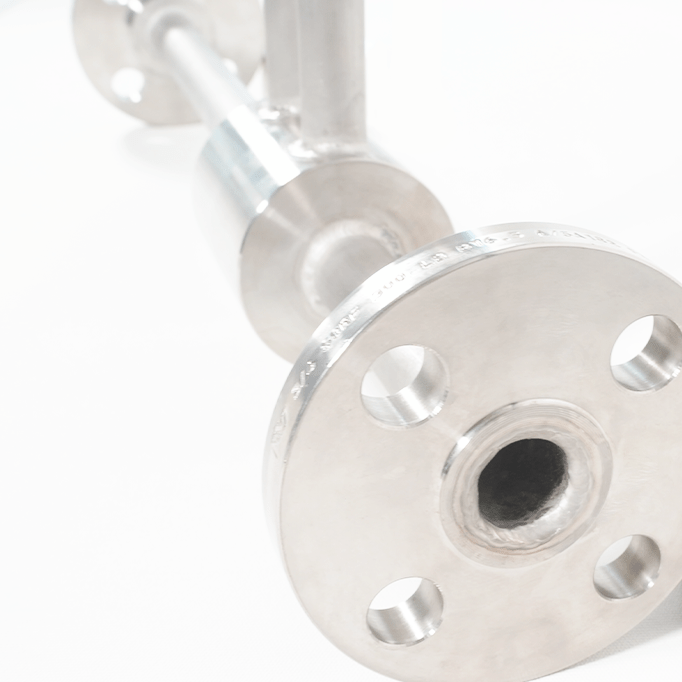

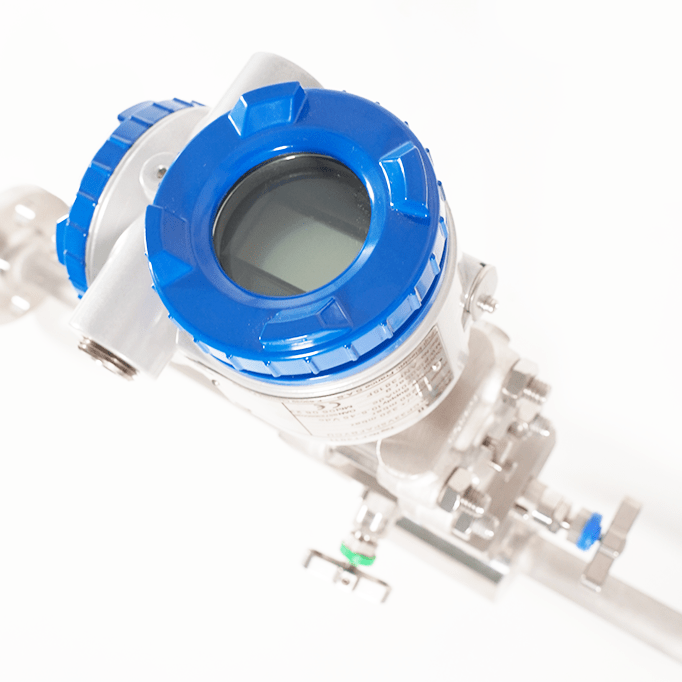

Débitmètre à orifice intégré – mesure de débit par organe déprimogène

Mesure de débit à orifice intégré pour liquide et gaz

Domaines d'application

Il s’agit d’un instrument courant dans le secteur du contrôle des processus industriels.

Avantages

  • Mesure de très faibles débits, liquides ou gazeux
  • Installation simple et précise à l'aide de 2 brides ovales
  • Précision supérieure à ±2% avec étalonnage du débit
  • Six tailles de section d'orifice interchangeables
  • La bague collectrice permet de positionner la section d'orifice sans boulonnage.

Caractéristiques

Conçu pour une installation sûre et facile, le débitmètre à orifice intégré mesure de très faibles débits de liquides ou de gaz dans des conduites de petit diamètre. Il peut être boulonné directement à presque tous les transmetteurs DP des fabricants qui utilisent des centres standard de 54 mm. Le corps est usiné en une seule pièce d'acier inoxydable 316 (ou d'un autre matériau) pour garantir une intégrité à haute pression. Sa conception unique incorpore le "Coulton Slip-Ring" pour maintenir la section de l'orifice en place sans utiliser de boulons ou de vis supplémentaires. Six tailles différentes de section d'orifice peuvent être montées sans utiliser d'outils spéciaux. Il est impossible de déplacer la section de l'orifice sans la retirer de la canalisation. Cela accroît considérablement la sécurité par rapport à d'autres conceptions. L'ensemble est fixé dans la canalisation à l'aide de brides ovales standard pour faciliter l'entretien.
L'ensemble est fixé dans la canalisation à l'aide de brides ovales standard, ce qui facilite l'entretien. Si une très grande précision est requise, l'unité peut être montée sur un compteur et étalonnée en tant qu'ensemble complet.



Diamètre mini1/2 NPT
Diamètre maxi1/2 NPT
Pression statique maxi160 bar
Température maxi120°C
Nombre de Reynolds>2 500
Rangeabilité5:1
Longeurs droites
(amont/aval)
3D/5D
Précision± 2 %
Perte de chargeMoyenne
Applications Gaz, vapeurs, fluides corrossifs et non corrosifs
