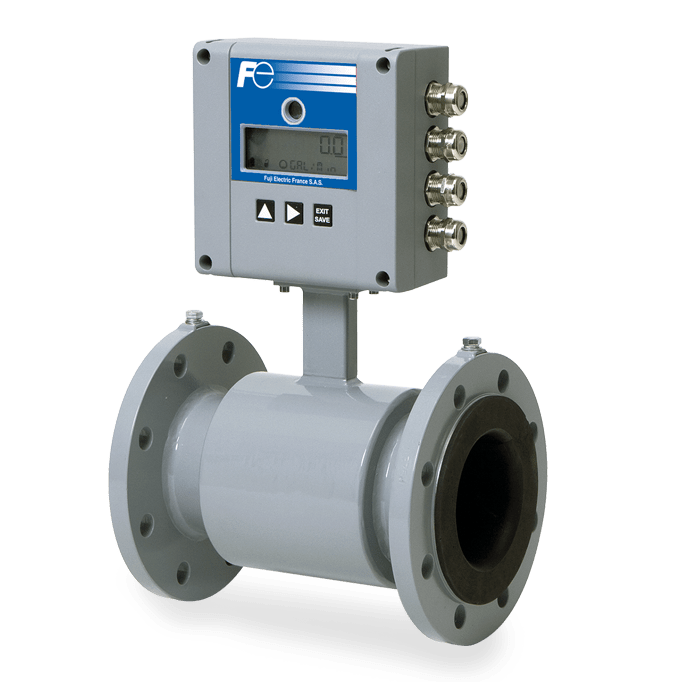

Débitmètre électromagnétique autonome M5000

Mesure de débit électromagnétique

Domaines d'application

Les applications typiques sont la détection de fuite dans les réseaux d’eau, les mesures de consommation d’eau et la gestion des installations d’irrigation.

Avantages

  • Faible coût d‘investissement
  • Réduction des coûts par rapport à un système d’enregistrement classique
  • Pas de câblage sur site
  • Accès via internet quelque soit le lieu
  • Optimisation d’application global
  • Idéal pour les mesures sur sites difficiles d‘accès
  • Haute flexibilité grace au faible encombrement et à la rapide mise en service du module GPRS
  • Mise en service et maintenance faciles
Référence : M5000 Nous consulter

Caractéristiques

Le M5000 est un débitmètre électromagnétique autonome alimenté par pile de trés haute précision même à bas débit. L'excellente répétabilité associée à l‘importante autonomie de la pile associée font de ce compteur d'eau innovant un appareil de mesure indispensable pour le marché de l'eau. Les applications typiques sont la détection de fuite dans les réseaux d'eau, les mesures de consommation d'eau et la gestion des installations d'irrigation.
Ce compteur est recommandé pour toutes les installations sans alimentation électrique externe et où il est nécessaire de connaître précisément le débit et la consommation d’eau. Le M5000 peut également être utilisé avec une alimentation externe. Il peut être alimenté via le réseau usine en continu ou en alternatif et en cas de problème basculé automatiquement sur la pile interne. Les données importantes en mémoire du convertisseur sont alors sauvegardée en continu.
Le M5000 a été conçu pour des conditions de mesure environnementales très dures. Le débitmètre n’a pas de pièces en mouvement et peut être utilisé pour mesurer de l’eau contenant des particules comme du sable ou du
gravier. Le M5000 dispose d’une protection IP67 (IP68 en option). Il peut être enterré ou immergé. Le convertisseur est équipé en standard d’une fonction interne d’enregistrement des données qui peuvent être lues ensuite via les liaisons infrarouges ou RS232C avec le protocole ModBus® RTU. Ces données peuvent être également transférées via une liaison radio ou GSM/GPRS sur le serveur central pour traitement et affichage. Une console portable permet la vérification du M5000 en fonctionnement sans interruption du débit.



AlimentationPiles lithium internes 3,6V
Carte gestion basculement piles/réseau externe (CA) en option
TaillesDe DN 15 à DN 600 (PTFE / caoutchouc dur)
Autonomie pile6 ans, 12 ans en option
AffichageLCD, 2 lignes
Programmation3 touches en face avant
Échelle débit0,03 – 12 m/s
Précision>= 0,5 m/s mieux que ±0.4% de la valeur mesurée du débit
<0,5 m/s ±2,5 mm/s de la valeur mesurée du débit
Répétabilité0.1%
Conductivité min.>=20 µs/cm
Sens débitBi-directionnel
Détection tube videÉlectrode séparée
Sorties logiques4 sorties collecteur ouvert, passive 30 VDC/20 mA, max. 100 Hz
Fonctions sorties logiquesAlarmes min./max., sens débit, message erreur
Communication sérieRS232, ModBus® RTU, liaison infrarouge (IRDA)
Module externe AMR ou GSM/GPRS (en option)
Enregistrement donnéesFonction d’enregistrement des données integrée (Datalogger)
Coupure bas débit0-10%
Largeur impulsionProgrammable jusqu‘à 500 ms.
BoîtierAluminium moulé
ProtectionIP67 (IP68 en option)
Entrées câblesAlimentation et sorties: 2 x M20
Entrées câbles détecteurCâbles signaux vers detecteurs: 2 x M20
Version montage à distanceMax. 30 m
Température ambiante-20°C à 60°C
