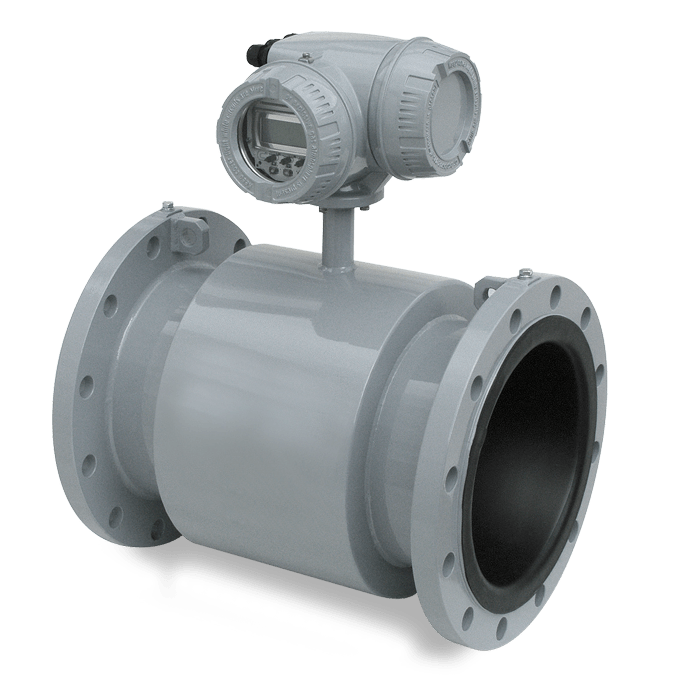

Débitmètre électromagnétique ATEX M3000/4000

Mesure de débit électromagnétique

Domaines d'application

Les Débitmètres M3000 et M4000 sont destinés plus spécialement à la mesure de débit dans l’industrie pharmaceutique et chimique ainsi que pour tous les sites dans l’eau et le traitement de l’eau classés zone dangereuse.

Avantages

  • Raccordement à brides
  • Précision : ±0,2 % du débit mesuré
  • Échelle débit : 0,03 – 12 m/s
  • Protection IP67
  • Utilisable en zones dangereuses
  • DN 6 – 600 (1/4“- 56“)
Référence : M3000/4000 Nous consulter

Caractéristiques

Le convertisseur permet une mesure de débit en zone dangereuse classifiée Ex zone 1 et 2 en montage compact ou à distance. L’électronique est montée dans un boîtier en aluminium moulé avec une
protection IP67. Une cloison interne permet une séparation physique avec les différents borniers de raccordement. La configuration peut s’effectuer couvercle fermé à l’aide d’un crayon magnétique ou couvercle ouvert à l’aide de 3 touches. L’afficheur à 4 lignes permet l’indication du débit mesuré, des totalisateurs et des différents messages d’état. L’ajustement de la fréquence d’excitation des bobines donne la possibilité d’adapter les convertisseurs M3000 et M4000 à des applications difficiles. Cette nouvelle électronique offre une meilleure précision de mesure, principalement à bas débit.

Alimentation85 – 265 Vca, 45–65 Hz inférieur à 20 VA, 24 Vcc en option
Précision±0,2% du débit mesuré, supérieur ou égal à 0,5 m/s
±1,25 mm/s du débit mesuré,inférieur à 0,5 m/s
RépétabilitéInférieur à 0,1% de la pleine échelle
Échelle0,03 – 12 m/s
Conductivitémin. 5 µS/cm (20 µS/cm pour de l’eau déminéralisée)
Sens débitbi-directionnel
AffichageLCD, 4 lignes / 16 caractères, rétro-écairé, débit, 3 totaliseurs et indicateur d’états
Programmation3 boutons ou via le crayon magnétique
InterfaceRS232 pour valeurs mesurées et programmation
Sortie analogique0/4- 20 mA £750 ohms, le sens du débit est indiqué sur une sortie logique séparée
Sortie impulsionactive ou passive, 2 collecteurs ouverts et 2 relais
Collecteur ouvert: actif 18 Vcc, 25 mA, passif 24 Vcc, 20 mA (max. 0,5 W)
Sortie fréquencemax. 10 kHz (collecteur ouvert)
Sortie indication étatsAlarme min./max., preselection, sens débit, message d’erreur (configuration libre)
Détection tube videÉlectrode séparée
Coupure bas débit0-10%
BoîtierAluminium moulé
ProtectionIP67
Insertion câble3 x M 20
Température d'utilisation-20 à +60°C
Agréments zone dangereuseM3000:
FM/CSA class I, div. 2 / zone 2
ATEX II 3 G Ex nA ia IIC T3 Ta = -20°C à +50°C, IP66 (débitmètre complet)
ATEX II 3 G Ex nA [ia] IIC T3 Ta = -20°C à +50°C, IP66 (convertisseur uniquement)M4000:
FM/CSA class I, div. 1 / zone 1
ATEX II 2 G Ex d e ia IIC T3 Ta = -20°C à +50°C, IP66 (débitmètre complet)
ATEX II 2 G Ex d [ia] IIC T4 Ta = -20°C à +50°C, IP66 (convertisseur uniquement)

Montage à bride pour zone dangereuse Type V

Diamètres disponibles : DN 6 à 600 (M3000) ou DN 6 à 300 (M4000)
Pression nominale : PN 10 à PN 100



TypeDiamètreTempérature Fluide
NéoprèneDN 25 à 6000 à 80°C
Caoutchouc durDN 25 à 6000 à 80°C
PFADN 6 à 10-40 à +150°C
PTFEDN 15 à 200-40 à +150°C
HalarDN 300 à 600-40 à +150°C
