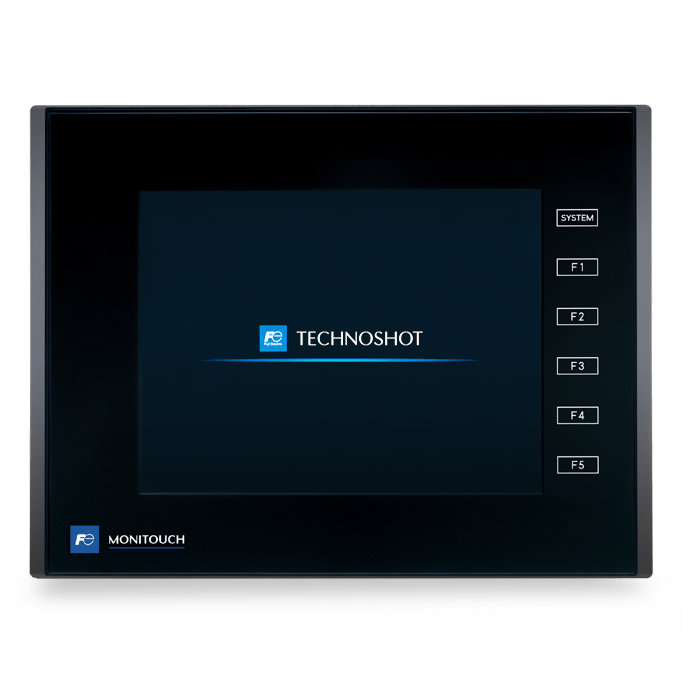

IHM – Technoshot TS2060 – 5,7 pouces

Interface homme machine TECHNOSHOT

Domaines d'application

Machine à mouler, machine d’assemblage, machine d’emballage PLC, machine de presse, Four de refusion, dispositif de formation de films pour semi-conducteurs, remplisseuse, station d’épuration des eaux et des eaux usées

Avantages

  • Amélioration de la qualité d'affichage
  • Compatibilité USB Ver.2.0
  • Amélioration de la qualité d'affichage : l'écran TFT LCD augmente le nombre de couleurs et améliore la luminosité, l'angle de vision et le contraste.
  • Compatibilité USB Ver.2.0 Extension de la mémoire de données d'écran et de sauvegarde
Référence : TS2060
À partir de 724 €
Configurer mon produit

Configurer le produit

Caractéristiques

La série MONITOUCH Technoshot, certifiée UL, est disponible en taille d'écran 7" et 10". Elle est dotée d'un rétroéclairage LED écologique et d'une structure fine et élégante. Tous les modèles sont équipés en standard de deux interfaces USB, ce qui permet d'améliorer la connectivité avec les périphériques. Les clients apprécieront la facilité d'installation de Technoshot, ainsi que ses capacités de surveillance et de maintenance à distance grâce au port Ethernet intégré.



TS2060TS2060i
Mémoire écran (FROM)2.5M bytes10.5M bytes
Mémoire de sauvegarde (SRAM)28K bytes512K bytes
Stroke font-Compatible
Caractéristiques de l'écranType d'affichageTFT couleur
Résolution320 x 240 pixels
Display size5.7 inches(QVGA)
Couleurs65,536 couleurs
BacklightLED
Rétroéclairage50,000 heures
Interrupteur tactileInterface tactileFilm résistif analogique
Interrupteur de fonctionNombre de boutons de fonction6
Interface ExterneD-Sub 9-RS-232C/RS-422/RS-485, type asynchrone,
Longueur des données : 7, 8 bits, Bits arrêt : 1, 2 bits
Parité : paire, impaire, sans, Vitesse : 4800, 9600,
19200, 38400, 57600, 76800, 115200 bps
Module à 8 broches
(MJ1/2)
RS-232C/RS-422(type 4 fils)*2/RS-485 (type 2 fils), type asynchrone, Longueur des données : 7, 8 bits,
Parité : paire, impaire, sans, Stop bit : 1, 2 bits, Vitesse : 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500 bps*3
Carte SD-1 slot(carte SD/SDHC)
Ethernet-1, Vitesse : 100Mbps, 10Mbps
USBType mini-B(Ver. 2.0)Type A, Type mini-B(Ver. 2.0)
Communication-Compatible CUR-xx
AlimentationPlage de tension toléréeDC24 V± 10%
Demande (puissance maximale)13W or lower
Environnement physiqueTempérature ambianteC -/+50° C
Température de stockage ambiante-1 0 C -/+60° C
Humidité ambiante85% RH ou moins (sans condensation)
Humidité de stockage85% RH ou moins (sans condensation)
Altitude de fonctionnement 2,000 mètres ou moins
Atmosphère de fonctionnementNon exposé à des gaz corrosifs ou à une poussière excessive (exempt de poussière conductrice)
Niveau de contaminationNiveau 2
Conditions d'installationRésistance à la terreMoins de 1 00 0, séparation FG/SG
Protection de la structurePanneau frontal : compatible avec IP65 (lorsque le joint est utilisé), Panneau arrière : compatible avec IP20
Système de refroidissementRefroidissement naturel par air
Dimensions WXHXD182.5 5 X 138.8 X45.8 mm
Découpe du panneau174.0 +0,5 -0 x 131.0 +0,5 -0 mm
CompatibilitéCE/KC/UL61010-1/UL61010-2-201
Couleur boîtierNoir
BatterieDurée de vie : 5 ans (température ambiante : 25℃)

Documentations

Brochure : Interface Opérateur Programmable Technoshot TS2060

Brochures Télécharger

Application : Comment garantir la qualité de fabrication et le rendement des fours de boulangerie tout en préservant l’énergie ?

Fiche application Télécharger
