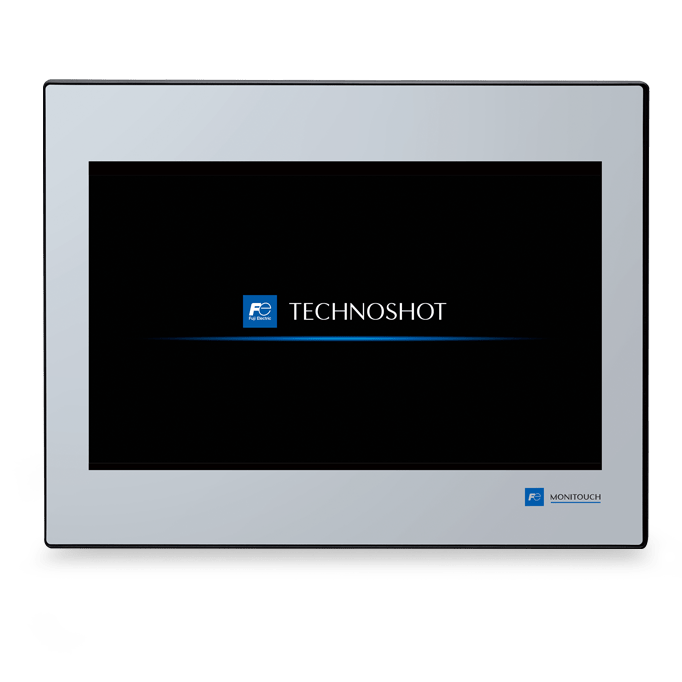

IHM – Technoshot TS1100 – 10,2 pouces

Interface homme machine TECHNOSHOT TS1000 Smart

Domaines d'application

Machine à mouler, machine d’assemblage, machine d’emballage PLC, machine de presse, Four de refusion, dispositif de formation de films pour semi-conducteurs, remplisseuse, station d’épuration des eaux et des eaux usées.

Avantages

  • Gamme de fonctions améliorant la convivialité
  • Multitude de fonctions réseau à connecter via Ethernet
  • Écrans plus élégants avec des opérations simples et faciles à comprendr
Référence : TS1100Si
Prix public 1230 €
Remises disponibles, consultez-nous

Accessoires

Caractéristiques

L’écran Monitouch TS1100 est une interface homme-machine (IHM) de 10,2 pouces, alliant design soigné, robustesse et fonctionnalités avancées. Conçue pour l’industrie, elle dispose d’un écran tactile industriel TFT couleur (800 × 480) rétroéclairé par LED, garantissant une lisibilité optimale et un confort d’utilisation constant, même en environnements exigeants.

Cette IHM intègre deux ports USB (Type A et mini-B) ainsi qu’un port Ethernet, facilitant la connexion de périphériques et la surveillance à distance. Elle simplifie la maintenance tout en assurant une exploitation fiable et sécurisée des équipements.

Ses certifications internationales (UL, CE, KC, cUL) et son indice de protection IP65 en face avant assurent fiabilité et durabilité, même dans des conditions difficiles : températures élevées, forte humidité ou fonctionnement en altitude.

Polyvalente et ergonomique, l’interface TS1100 convient à de nombreuses applications industrielles (presses, machines d’assemblage, fours, remplisseuses, stations de traitement des eaux…), offrant une solution performante pour moderniser vos installations avec une IHM intuitive et connectée.



ModèlesTS1100
Unités principaleTaille d'écran10.2 pouces
AffichageTFT couleur LCD
Résolution800 × 480 p
Couleur65,536 couleur
Rétro éclairage LED
Interface tactileFilm analogique résistif
Compatibilité CE / KC / UL / cUL
MémoireFROM26 MB
SRAM 128 KB
Interface externeCOM1
D-Sub 9 pin (femelle)
RS-422/485, type Asynchrone
Longueur des données : 7, 8 bits, Parité : Paire/Impaire/sans
Bits arrêt : 1, 2 bits
Vitesse : 4800/9600/19200/38400/57600/76800/115200/18750
COM2/COM3
D-Sub 9 pin (mâle)
RS 232C/RS-422/485 (2 fils), type Asynchrone
Longueur des données : 7, 8 bits, Parité : Paire/Impaire/sans
Bits arrêt : 1, 2 bits,
Vitesse : 4800/9600/19200/38400/57600/76800/115200 bps
LAN RJ-451 port
USB-A1 port
USB mini-B1 port
AlimentationTension admissible24 V CC ± 10 %
Consommation (maximun)11W ou moins
EnvironnementTempérature ambiante0 à 50°C
Humidité relative85% max HR (sans condensation)
Niveau de contamination2
Altitude 2,000 m ou moins
AtmosphèreNe pas exposer à des gaz corrosifs ou à trop de poussières conductrices
Température de stockage-10 à 60°C
Humidité du stockage85% RH ou moins (sans condensation)
Conditions d'installationProtectionFace avant : Equivalent IP65 (si utilisation de joint d'étanchéité), équivalent IP40 (sans joint d'étanchéité)
Capot arrière : Equivalent IP20
Dimensions
L × H × P
266.8 × 206.8 × 38.0 mm
Découpe du panneau
L x H
257.0 × 199.0 (+0.5/-0)mm
CouleurNoir



Documentations

Certificat : UE déclaration de conformité IHM technoshot TS1000

Certificats Télécharger

Manuel : IHM Technoshot TS1100 10,2 pouces

Manuels Télécharger

Manuel : IHM Technoshot TS1070 7 pouces et TS1100 10,2 pouces

Manuels Télécharger

Spécification : IHM Technoshot Série TS1100

Spécifications Télécharger

Spécification : IHM Technoshot Série TS1000

Spécifications Télécharger

Brochure : IHM Technoshot TS1000

Brochures Télécharger

Application : Comment garantir la qualité de fabrication et le rendement des fours de boulangerie tout en préservant l’énergie ?

Fiche application Télécharger
