IHM – Technoshot TS1070 – 7 pouces

Interface homme machine TECHNOSHOT TS1000 Smart

Domaines d'application

Machine à mouler, machine d’assemblage, machine d’emballage PLC, machine de presse, Four de refusion, dispositif de formation de films pour semi-conducteurs, remplisseuse, station d’épuration des eaux et des eaux usées

Avantages

  • Gamme de fonctions améliorant la convivialité
  • Multitude de fonctions réseau à connecter via Ethernet
  • Écrans plus élégants avec des opérations simples et faciles à comprendre
Référence : TS1070
Prix public 589 €
Remises disponibles, consultez-nous Configurer mon produit

Configurer le produit

Accessoires

Caractéristiques

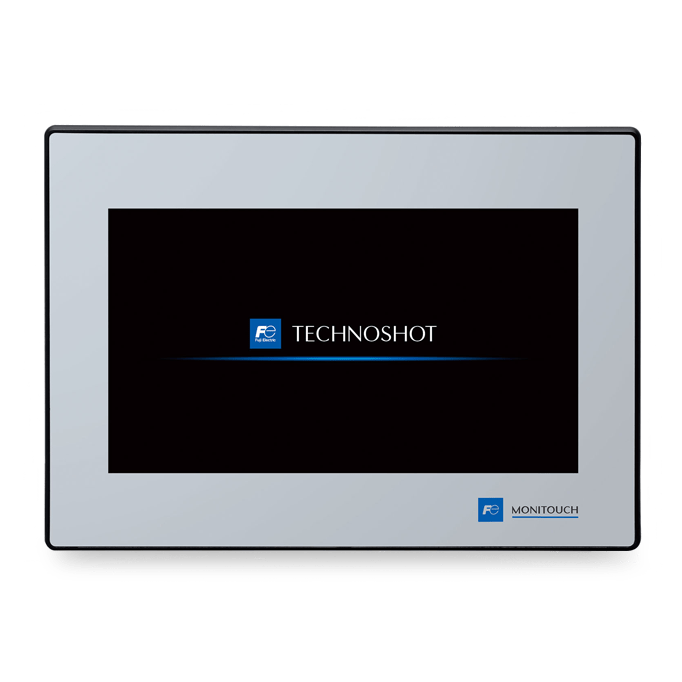

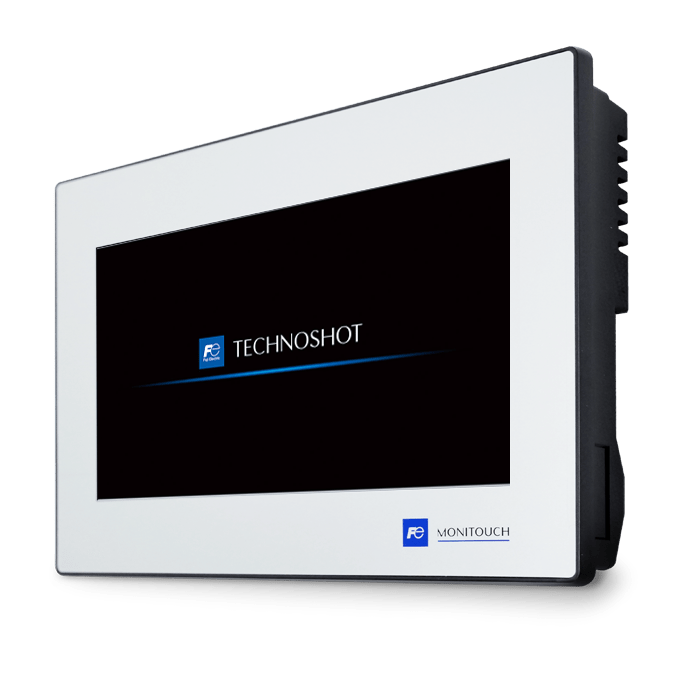

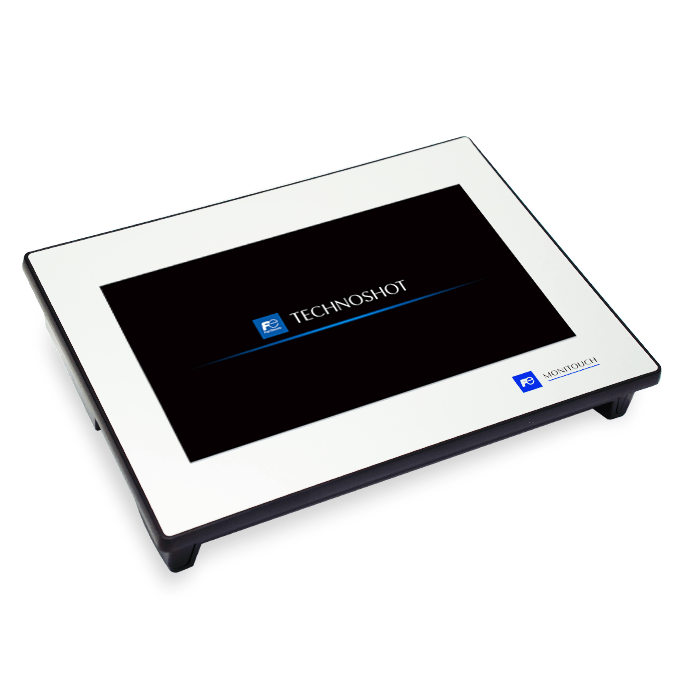

Les modèles IHM Technoshot TS1070S et TS1070Si sont des solutions fiables et performantes pour le contrôle et la supervision de vos processus industriels. Cette interface homme-machine (IHM) combine compacité, design moderne et robustesse, tout en offrant une prise en main intuitive grâce à son écran tactile industriel 7 pouces (TFT WVGA 800×480, 65 536 couleurs).

Pensée pour simplifier l’exploitation et la maintenance, l’interface est équipée en standard de ports USB (type A et mini-B) ainsi que d’une connectivité Ethernet, permettant le transfert de données, la mise à jour des programmes et la surveillance à distance. Les deux modèles, TS1070S et TS1070Si, répondent aux exigences des environnements industriels en offrant une grande fiabilité et une compatibilité avec un large éventail d’applications.

Polyvalente, cette IHM s’intègre aisément dans de nombreuses machines et installations telles que les systèmes d’assemblage, de moulage, d’emballage, les fours industriels, les lignes de remplissage ou encore les stations de traitement des eaux usées. Grâce à ses certifications internationales (UL, CE, KC, cUL), l’écran tactile industriel TS1070S/Si garantit une utilisation en toute sécurité et une conformité aux standards de qualité.

Alliant performance, ergonomie et durabilité, la gamme Technoshot TS1070 représente une solution idéale pour optimiser l’efficacité et la connectivité de vos équipements.



ModèlesTS1070STS1070Si
Unités principaleTaille d'écran7.0 pouces
AffichageTFT couleur LCD
Résolution800 × 480 p
Couleur65,536 couleur
Rétro éclairage LED
Interface tactileFilm analogique résistif
Compatibilité CE / KC / UL / cUL
MémoireFROM26 MB
SRAM 128 KB

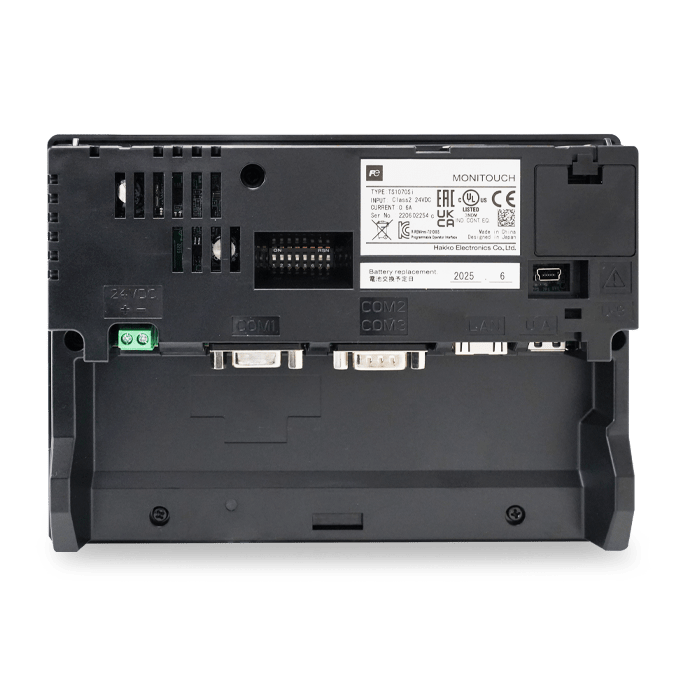

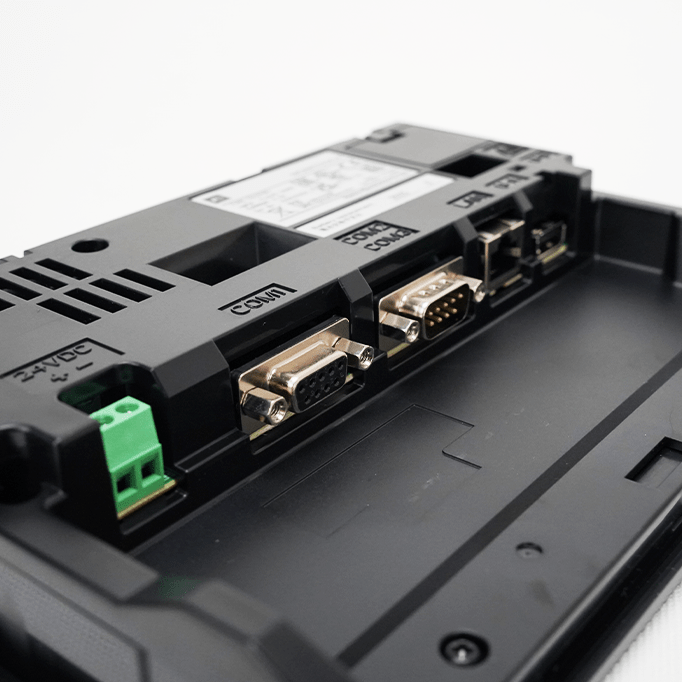

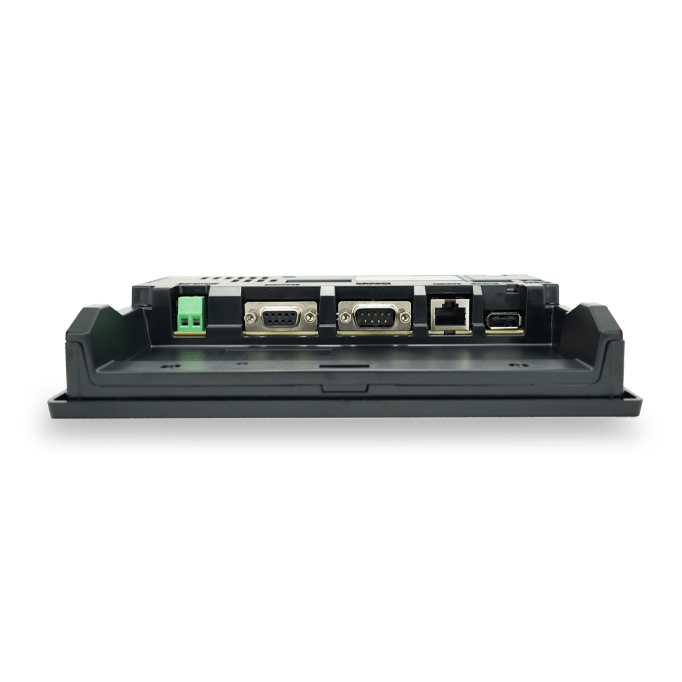

Interface externeCOM1
D-Sub 9 pin (femelle)
RS-422/485, type Asynchrone
Longueur des données : 7, 8 bits, Parité : Paire/Impaire/sans, Bits arrêt : 1, 2 bits
Vitesse : 4800/9600/19200/38400/57600/76800/115200/187500*1 bp
COM2/COM3
D-Sub 9 pin (mâle)
RS 232C/RS-422/485 (2 fils), type Asynchrone
Longueur des données : 7, 8 bits, Parité : Paire/Impaire/sans, Bits arrêt : 1, 2 bits,
Vitesse : 4800/9600/19200/38400/57600/76800/115200 bps
LAN RJ-45- 1 port
USB-A1 port
USB mini-B1 port
AlimentationTension admissible24 V CC ± 10 %
Consommation (maximun)11W ou moins
EnvironnementTempérature ambiante0 à 50°C
Humidité relative85% max HR (sans condensation)
Niveau de contamination2
Altitude 2,000 m ou moins
AtmosphèreNe pas exposer à des gaz corrosifs ou à trop de poussières conductrices
Température de stockage-10 à 60°C
Humidité du stockage85% RH ou moins (sans condensation)
Conditions d'installationProtectionFace avant : équivalent IP65 (si utilisation de joint d'étanchéité), équivalent IP40 (sans joint d'étanchéité)
Capot arrière : IP20
Dimensions
L × H × P
198.8 × 141.8 × 38.0 mm
Découpe du panneau
L x H
189.0 × 134.0 (+0.5/-0)mm

Documentations

Certificat : UL IHM technoshot TS1070 7 pouces

Certificats Télécharger

Certificat : UE déclaration de conformité IHM technoshot TS1000

Certificats Télécharger

Manuel : IHM Technoshot TS1070 7 pouces et TS1100 10,2 pouces

Manuels Télécharger

Manuel : IHM Technoshot TS1070 7 pouces

Manuels Télécharger

Spécification : IHM Technoshot Série TS1070

Spécifications Télécharger

Spécification : IHM Technoshot Série TS1000

Spécifications Télécharger

Brochure : IHM Technoshot TS1000

Brochures Télécharger

Application : Comment garantir la qualité de fabrication et le rendement des fours de boulangerie tout en préservant l’énergie ?

Fiche application Télécharger

Application : Garantissez la température de cuisson parfaite dans les fours à pizza professionnels

Fiche application Télécharger
