Mesure de l’humidité des fumées
Domaines d'application
Mesure des émissions atmosphériques des installations de combustion, contrôle de la combustion de biomasse humide.
Avantages
| Type de Delta-O2 | In-situ : Delta O2 IS | Extractif : Delta O2 SA |
| Principe de mesure | Oxyde de zirconium ZFK8 Fuji Electric | |
| Étendues de mesure | O2 humide : 0 / 25 % | |
| O2 sec : 0 / 25 % | ||
| H2O : 0 / 100 % (en option) | ||

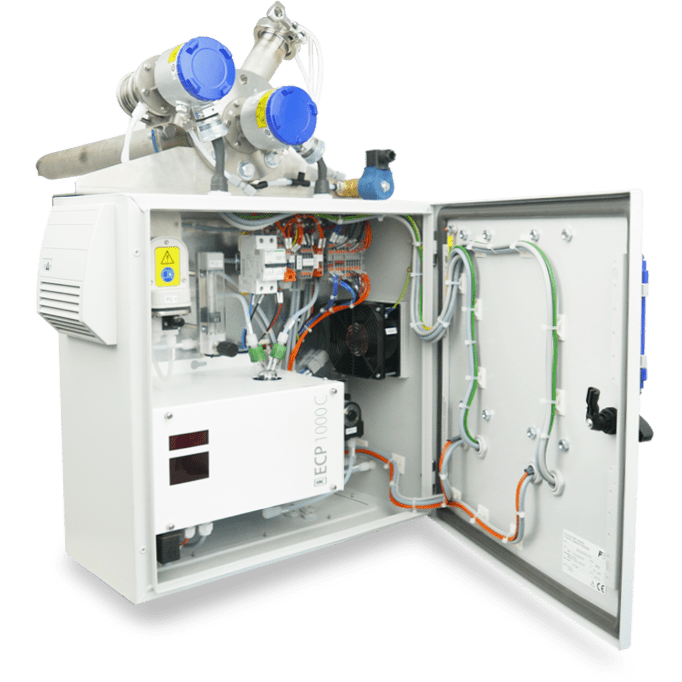

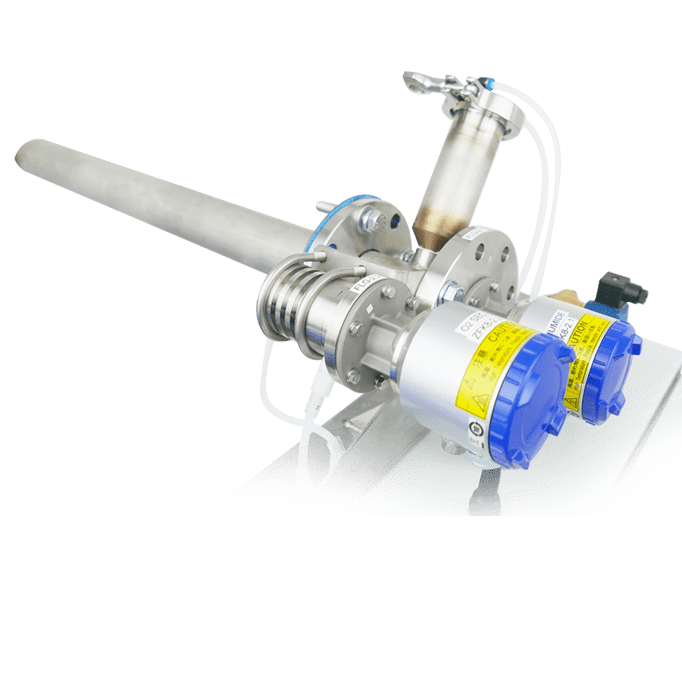

| Principaux composants | Tube de convection in-situ Contrôleur ZKM + sonde ZFK8 pour l'O2 humide Filtre poussières et goudron et pompe d'échantillonnage Sécheur et pompe péristaltique Contrôleur ZKM + sonde ZFK8 pour l'O2 sec | Sonde de prélèvement chauffée + ligne de prélèvement chauffée Contrôleur ZKM + sonde ZFK8 pour l'O2 humide Pompe de prélèvement Sécheur et pompe péristaltique Contrôleur ZKM + sonde ZFK8 pour l'O2 sec |
| Type de montage | Coffret sur bride DN65/PN6 fixé sur la cheminée | Sonde de prélèvement sur cheminée + coffret déporté |
| Température des gaz de combustion | 300 °C max. | |
| Température ambiante | + 5 / + 40 °C | - 20 / + 50 °C |
| Signaux de sortie | 4-20 mAcc pour O2 humide | |
| 4-20 mAcc pour O2 sec | ||
| 4-20 mAcc pour H2O (option) | ||
| Temps de réponse | < 10 s | < 30 s |
| Écran | LCD rétroéclairé | |
| Options | Interface tactile Fuji Electric Calcul de la teneur en H2O Sortie analogique supplémentaire H20 4-20 mA Sorties alarmes Communication Modbus RTU ou Modbus IP Étalonnage automatique et/ou rétrosoufflage automatique Coffret chauffé et/ou coffret ventilé | |
| Alimentation | 100 -120 Vca ou 200 - 240 vca, 50/60 Hz | |

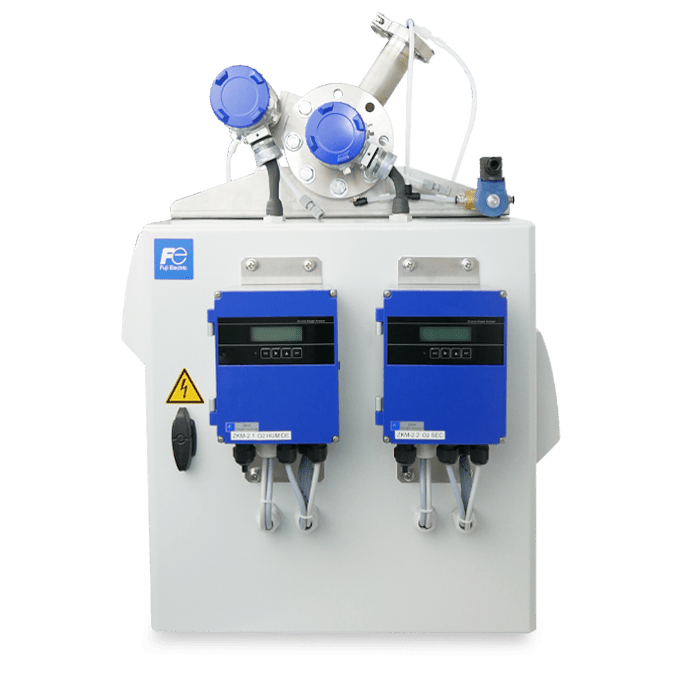

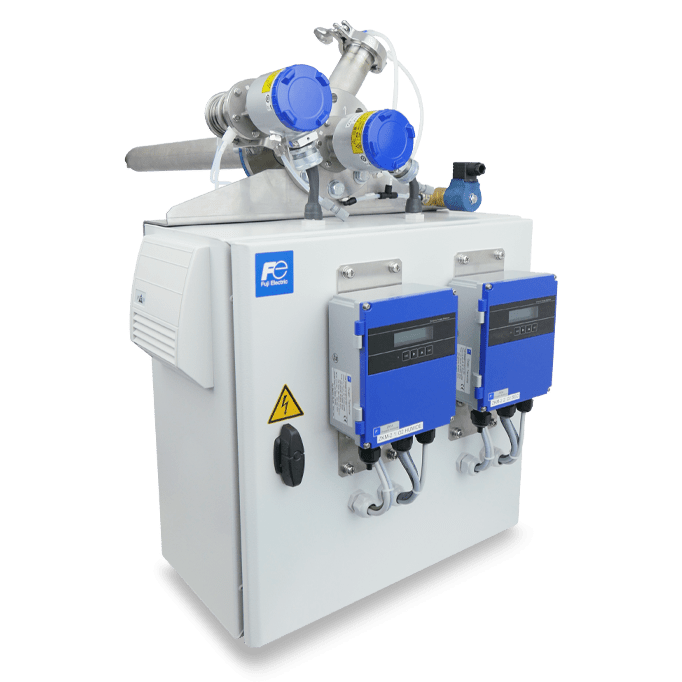

Système de mesure de l’humidité des fumées – DELTA-02
Référence : DELTA02
