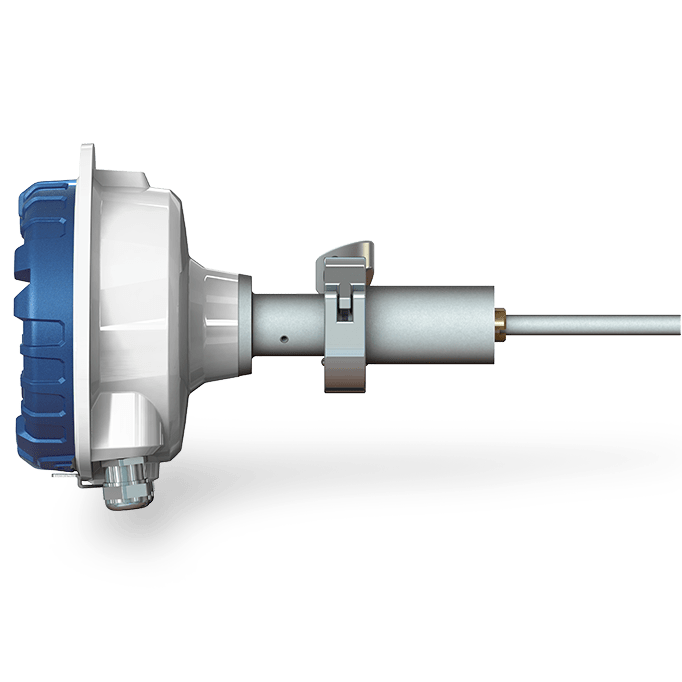

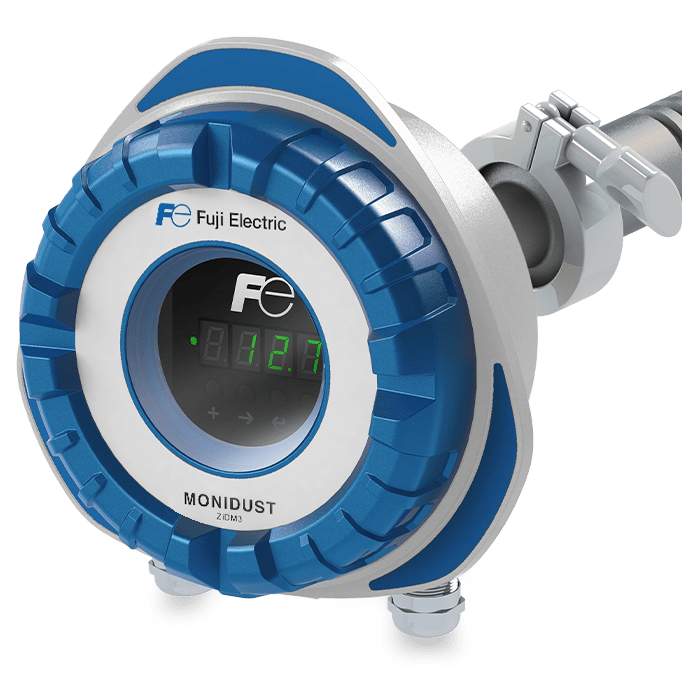

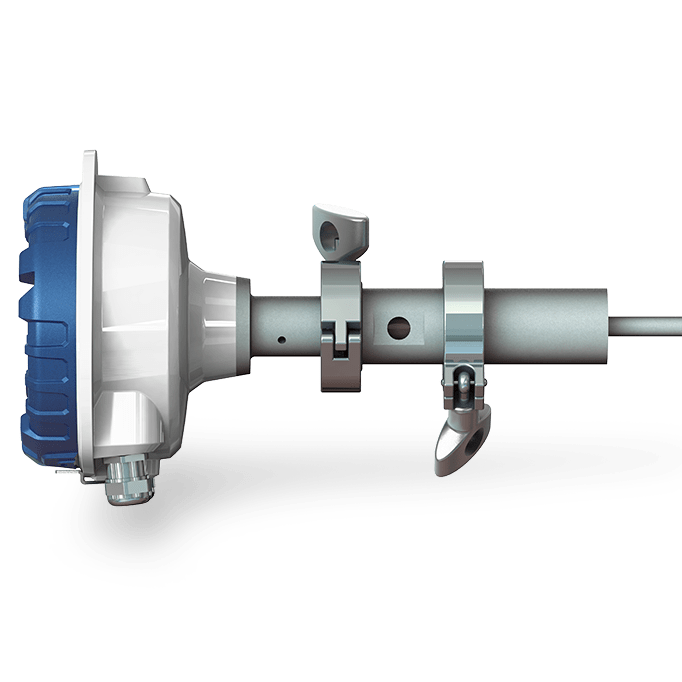

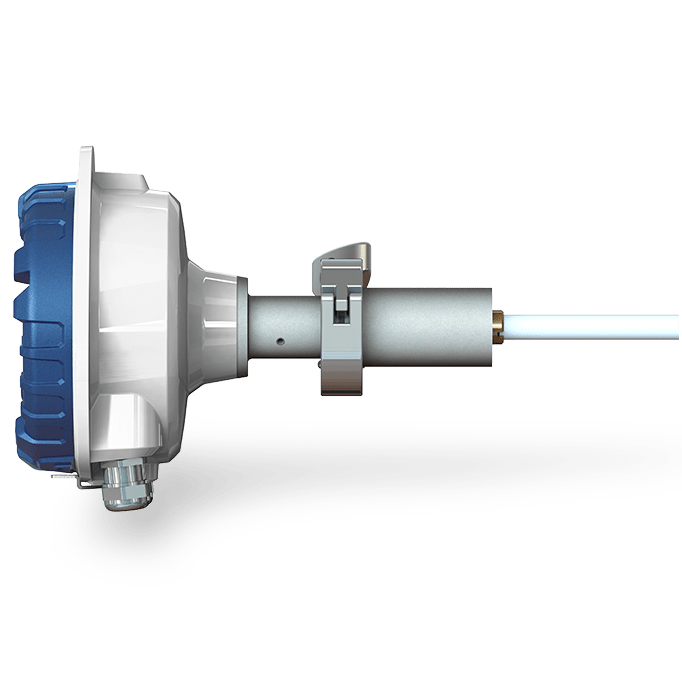

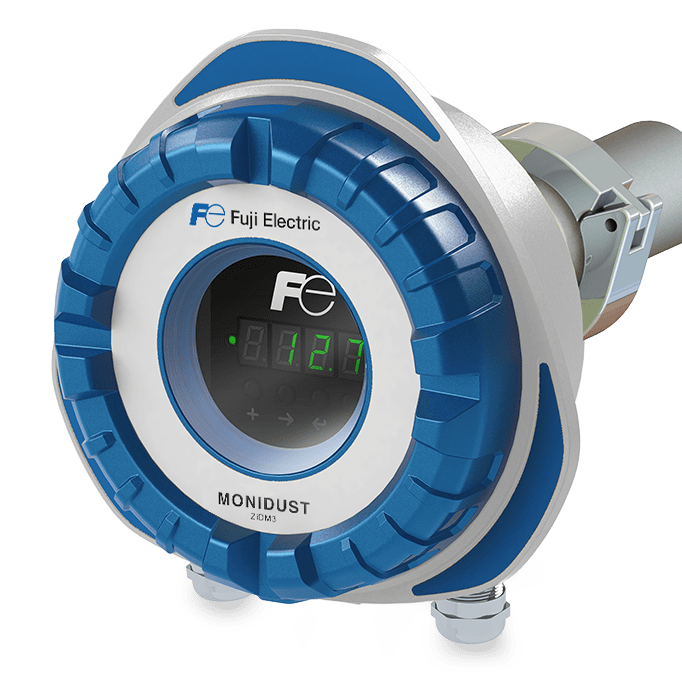

Analyseur de poussières électro-inductif – ZiDM-3 MONIDUST

Analyse de poussières électro-inductif

Domaines d'application

Chimie, énergie, métallurgie,ciment, pharmaceutique, papier, alimentaire et exploitation minière.

Avantages

  • Démarrage et mise en service faciles
  • Conception robuste pour les conditions difficiles
  • Technologie éprouvée
  • Mesure précise des taux de poussières
  • Très large étendue de mesure
  • Limite de détection de 0,01 mg/m³
  • Étalonnage multipoints possible et facile
  • Compensation de la vitesse du flux (S304)
  • Vérifications automatiques du zéro et de l'échelle
  • 4-20 mA, RS485, USB, deux relais d’état et communication sans fil (en option)

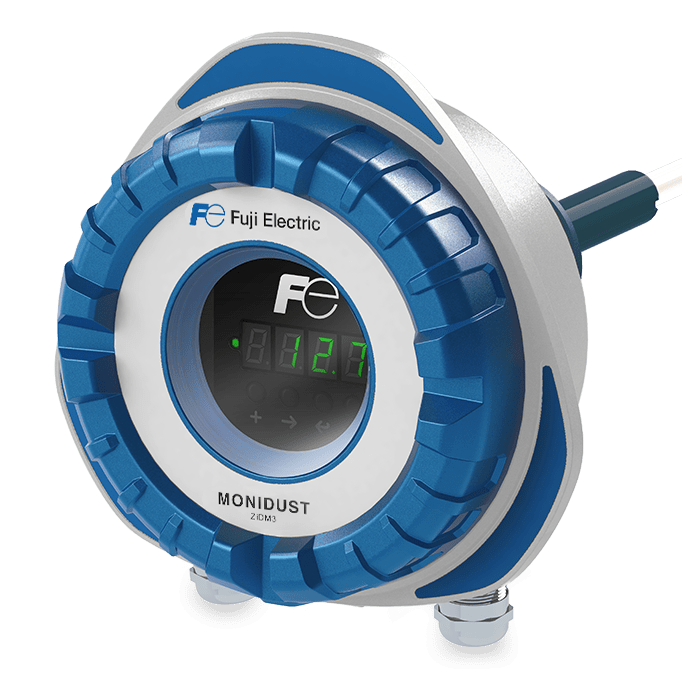

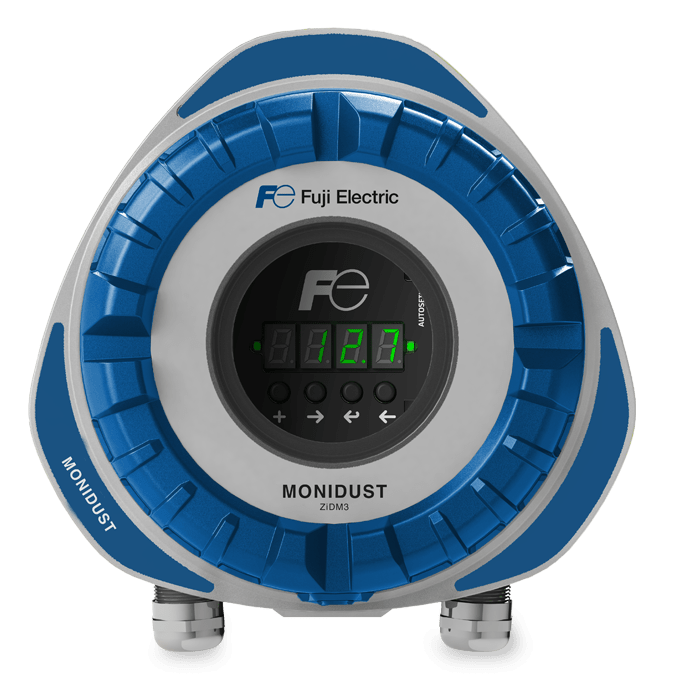

  • Affichage local, interface utilisateur et 3 voyants d’état couleur
Référence : ZiDM-3 Nous consulter

Caractéristiques

Basée sur la technologie d’électrification inductive éprouvée, la série S300 présente une limite de détection de 0,01 mg/m³ et conserve sa fiabilité et sa robustesse mondialement reconnue. Les différentes fonctionnalités disponibles permettent d’utiliser la série S300 pour une grande variété d’applications : en mesures à l’émission, contrôle de procédés industriels ou surveillance des systèmes de filtration.

Cet analyseur peut en effet être installé sur des procédés tels que les filtres à manche, cyclones, sécheurs ou autres systèmes de récupération des poussières, pour surveiller les émissions de particules et les performances du filtre.

La série S300 est souvent utilisée pour les contrôles de procédés dans des applications où les niveaux de poussières ne doivent pas dépasser des limites définies.

Les relais intégrés de la série S300 peuvent être utilisés comme signal d’alarme des niveaux de poussière. La sortie mA et l’interface RS485 rendent cet instrument idéal pour des applications de suivi des tendances. Le délai de réponse très court est une caractéristique type des analyseurs de poussière Fuji Electric. Il permet de détecter rapidement des dysfonctionnements dans le procédé d’abattement des taux de poussières et de prévenir une perte de produit coûteuse.



ANALYSEURS DE POUSSIERES S303 ET S304
Objets de mesureParticules suspendues totales (TSP)
Principe de mesureÉlectrification inductive
Échelle de mesureLimite de détection 0,01 mg/m³Échelle maximale jusqu’à plusieurs g/m³, selon les conditions d’exploitation
Indice de protectionIP66
Alimentation électrique24 VCC ±10 %
100 ... 240 VCA ±10 %, 50 / 60 Hz
Consommation électriqueJusqu'à 10 W CC/CA
Signaux de sortie2 × relais de contact sec SPDT indépendants,max. 30 VCC / 5 A ou 240 VCA / 5 A,  φ = 1Boucle de sortie active 4...20 mA isolée, résistance boucle max. 250 Ω
Interface de communication2 x Communication série RS 485USBFréquence radio (RF, requiert une antenne RF en option)
Protocole de communicationMRTU Modbus (avec RS 485)Réseau Fuji Electric (avec USB, RF et RS 485)
BoîtierAluminium
Pièces en contactSonde : Acier inoxydable (316L)
Isolation : Sulfure de polyphénylène (Ryton R-4)
Poids1.5 kg (
Température ambiante-40 ... 60 °C
Humidité ambianteHumidité relative max 95 % (sans condensation)

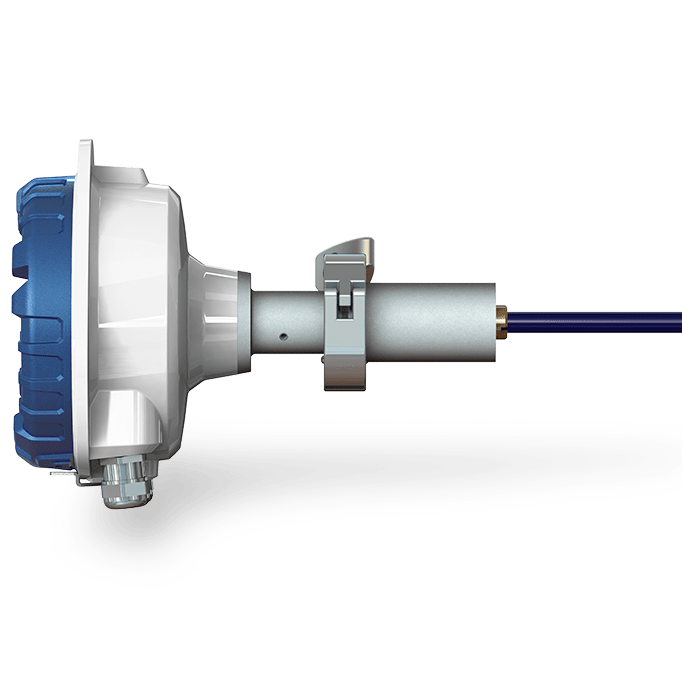

Température processMax. 300 °C, en option jusqu’à 700 °CMax. 250 °C avec sonde revêtement Teflon
Pression processMax. 600 kPa pour températures jusqu'à 300 °CMax. 300 kPa pour températures à partir de 300 °C jusqu'à 700 °Clorsqu'une connexion de procédé haute température est utilisée
Vitesse d'écoulementMin. 3 m/s, max. testé 40 m/s
Communication sans fil*Jusqu’à +23 dBm, ajustable par l’utilisateur
Bandes de fréquence868 MHz, 15 channels915 MHz (license-free ISM band)
Puissance de transmissionJusqu’à +23 dBm, ajustable par l’utilisateur
Sensibilité du récepteur-110 dBm
Protocole de communicationProtocole réseau propriétaire
Portée de communication type
(hors portée optique)
Version 868 MHz Jusqu’à 1 000 m en environnement urbain**
*   Nécessite une antenne RF en option.
**  Les structures environnantes et autres dispositifs utilisant des fréquences radio peuvent avoir un impact important sur la plage de communication RF.
