I controllori PID della serie PXF, con la loro funzione PID autoregolante, automatizzano il sistema di controllo e gestione della temperatura dei processi industriali, risparmiando il consumo di energia e gli scarti di produzione grazie all'eliminazione delle fluttuazioni di temperatura.
Controllore PID serie PXF
Nuova generazione di controllori PID della serie PXF
Veloce
Compatto
Ergonomico
Versatilità e flessibilità superiori per un'ampia gamma di applicazioni
Caratteristiche
Lo schermo LCD a colori più grande del mercato
Velocità di campionamento: 50 ms
Velocità di elaborazione: 100 ms
Ingresso universale
Ingombro minimo: 58 mm di profondità
Funzione master multidrop (opzionale)
La nuova gamma di controllori PXF è disponibile in 3 formati standard:
Uscita di controllo (contatto a relè, controllo SSR/SSC, corrente/tensione) e opzionale (controllo con valvola motorizzata, feedback analogico (corrente/tensione), interruzione del riscaldamento, allarme del tempo di funzionamento, ecc.)
Ampia scelta di metodi di controllo (con autotuning) :
On/Off
PID
Logica fuzzy
PID con 2 gradi di libertà
Autoadattativo
Generatore di setpoint
Caldo/freddo (opzionale)
Valvola motorizzata (opzionale), ecc.
Esempi di regolazione avanzata
Controllo On/Off
Quando il valore misurato (PV) è inferiore al valore impostato (SV), l'uscita viene attivata e l'elemento riscaldante si accende come mostrato di seguito.
Quando il valore misurato è superiore al valore impostato, l'uscita viene disattivata e l'elemento riscaldante si spegne.
In questo modo, l'uscita si attiva in modo intermittente in base al valore impostato, per mantenere una temperatura costante.
Questo metodo di controllo è chiamato "controllo On/Off".

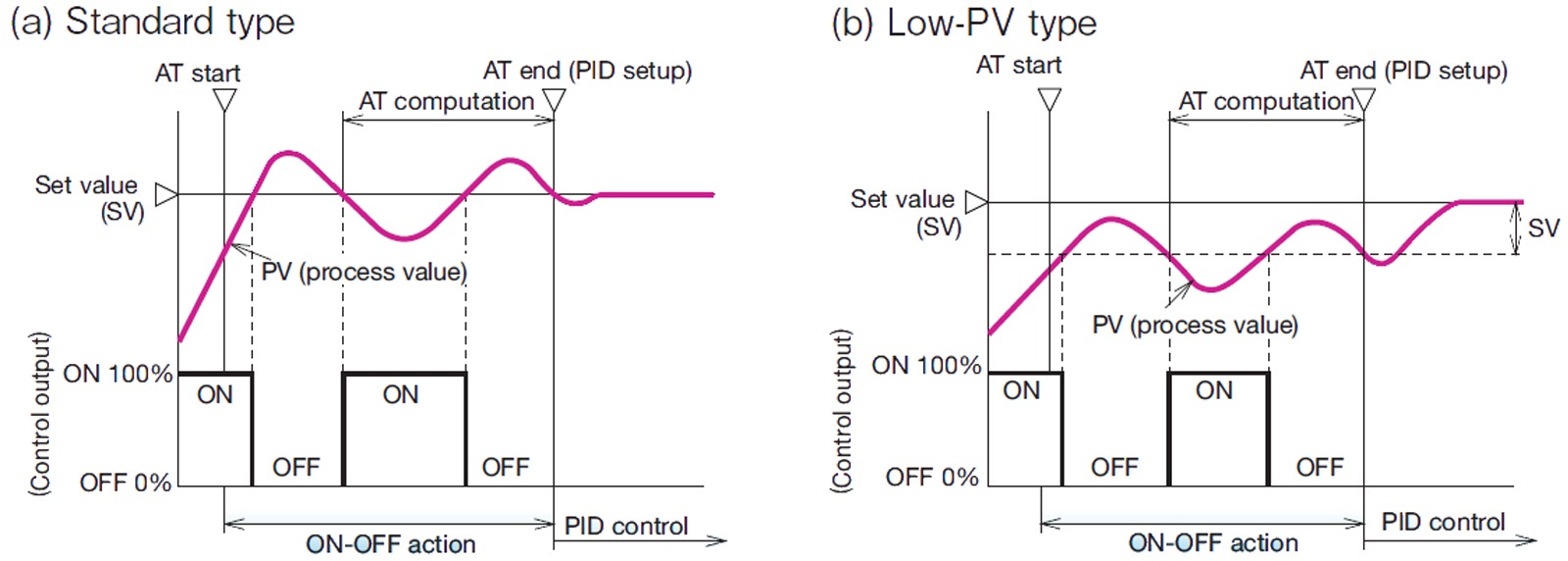

Autotuning PID
I parametri PID vengono impostati automaticamente dalle funzioni di misurazione e calcolo del regolatore. Questo dispositivo offre 2 versioni di autotuning: La versione standard (autotuning in cui il riferimento è il setpoint) e La versione "no overshoot" (autotuning in cui il riferimento è del 10% inferiore al setpoint).
Controllo a logica fuzzy con autotuning
Il controllo a logica fuzzy viene utilizzato per sopprimere le sovraelongazioni e migliorare la risposta ai disturbi esterni. Monitorando il valore misurato, le sovraelongazioni vengono soppresse senza modificare il tempo di avvio. Inoltre, i disturbi possono essere risolti rapidamente. Confronto tra il controllo a logica fuzzy e il controllo convenzionale:
Esempi di applicazioni
Controllo della temperatura per una macchina per lo stampaggio a iniezione di materie plastiche
L'autotuning può essere interrotto/avviato utilizzando un comando esterno.
Risparmio energetico in un'azienda zootecnica
Il riscaldamento e il raffreddamento sono controllati da un unico termoregolatore con 2 uscite di controllo.
Il consumo di energia può essere limitato utilizzando un variatore di velocità per controllare il motore del ventilatore.
