Il misuratore di portata elettromagnetico dotato del convertitore di misura M1000 è una delle migliori soluzioni per la misurazione della portata bidirezionale di un liquido con conduttività > 5 μS/cm (> 20 μS/cm per l'acqua demineralizzata).
Il suo eccellente rapporto prezzo-prestazioni lo rende adatto a un'ampia gamma di applicazioni industriali.
Tutte le informazioni quali portata istantanea, volume totale e messaggi di allarme vengono visualizzate sul display LCD retroilluminato. Il convertitore dispone di serie di un gran numero di ingressi/uscite e di interfacce di comunicazione che gli consentono di soddisfare tutte le esigenze.
Il misuratore di portata elettromagnetico M1000 è disponibile in un alloggiamento in alluminio con protezione IP67. Ciò consente di utilizzarlo all'aperto in condizioni ambientali difficili. La versione del misuratore di portata elettromagnetico M1000 con alloggiamento in acciaio inossidabile è stata sviluppata appositamente per applicazioni nell'industria alimentare.
OpuscoloScarica la brochure per scoprire la tecnologia di misurazione elettromagnetica, ideale per un controllo preciso della portata dei tuoi fluidi.
Alimentazione e flessibilità energetica
L'alimentazione elettrica è un elemento essenziale per qualsiasi dispositivo di misurazione e questo misuratore di portata offre un'ampia scelta. Con un intervallo di alimentazione da 92 a 275 VAC a 50/60 Hz, che richiede meno di 10 VA, o un'opzione per un'alimentazione da 9 a 36 VDC, si adatta a diversi ambienti industriali.
Uscite multiple per la massima adattabilità
Il flussimetro offre un'uscita analogica da 0/4 a 20 mA, con un'impedenza di uscita inferiore a 800 ohm. Un'uscita logica/frequenza offre due uscite passive di tipo "collettore aperto" con opzioni che vanno da 0 a 100 Hz fino a 10.000 Hz. Queste uscite possono essere attive anche se l'uscita analogica non è utilizzata, offrendo la massima flessibilità. Inoltre, l'uscita 2 può essere configurata come relè statico SSR con una capacità fino a 230 Vca/500 mA.
Funzioni avanzate per un controllo preciso
Le funzioni di uscita logica includono allarmi min./max., preselezione, indicazione della direzione del flusso e messaggi di errore, offrendo un controllo dettagliato e un feedback in tempo reale sulle condizioni di flusso.
Rilevamento tubo vuoto e programmazione intuitiva
Il rilevamento del tubo vuoto è garantito da un elettrodo separato, che assicura la massima affidabilità anche in condizioni difficili. La programmazione del flussimetro è semplificata grazie a tre tasti sul pannello frontale, che facilitano l'accesso alle funzioni avanzate.
Interfaccia di comunicazione versatile
Per soddisfare le moderne esigenze di connettività, il misuratore di portata offre un'interfaccia di comunicazione versatile. Dalla RS232 alla RS422/RS485 Modbus®RTU di serie, alle opzioni quali HART™, M-Bus ed ETHERNET (Modbus®TCP/IP), offre la massima compatibilità con i sistemi di controllo industriali.
Ampio intervallo di misura e precisione eccezionale
Con un intervallo di misurazione compreso tra 0,03 e 12 m/s, il misuratore di portata garantisce una copertura completa delle esigenze industriali. La precisione è mantenuta allo 0,3% ±2 mm/s del valore misurato della portata, offrendo un'affidabilità senza pari in diversi scenari applicativi.
Robusto e intuitivo
Il misuratore di portata è alloggiato in un robusto involucro in alluminio pressofuso con protezione IP67, che lo rende adatto a diverse condizioni ambientali. Il display LCD grafico retroilluminato offre una visibilità ottimale, visualizzando la portata attuale, due totalizzatori e lo stato del sistema.
Progettazione sostenibile per condizioni estreme
Con pressacavi di tipo M20 per l'alimentazione e le uscite, nonché un cavo sensore ben protetto, il misuratore di portata è progettato per resistere a temperature ambiente comprese tra -20 °C e +60 °C.

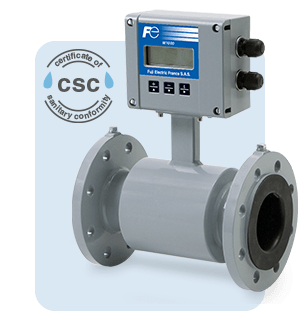

Diametri disponibili: da DN 6 a DN 500
Pressione nominale: da PN 10 a PN 100
| Tipo | Diametro | Temperatura del fluido |
|---|---|---|
| Neoprene | DN da 25 a 500 | Da 0 a 80 °C |
| Gomma dura | DN da 25 a 500 | Da 0 a 80 °C |
| PFA | DN da 6 a 10 | Da -40 a 0 +150 °C |
| PTFE | DN da 15 a 500 | Da -40 a +150 °C |
| Halar | DN da 300 a 500 | Da -40 a +150 °C |
Elettrodi in Hastelloy, Tantalio, Platino/ricoperti in Oro o Platino/ricoperti in Rodio,
Attacco flangiato DIN, ANSI, JIS, AWWA, ecc.
Ingombro secondo la norma ISO 13359,
Elettrodo di condotta vuoto,
Elettrodi di massa dello stesso materiale degli elettrodi,
Piastre di massa opzionali,
Protezione IP67 o IP68 opzionale.

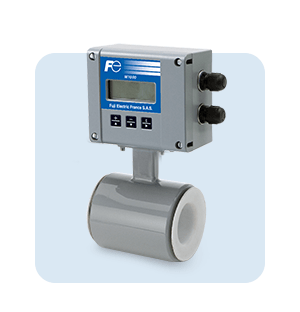

Diametri disponibili: da DN 25 a DN 100,
Pressione nominale: PN 40,
Rivestimento in PTFE,
Temperatura del fluido: da -40 a +150 °C,
Elettrodi in Hastelloy, tantalio, platino/rivestiti in oro o platino/rivestiti in rodio,
Protezione IP65 o IP68 opzionale.
Diametri disponibili: da DN 10 a DN 100,
Pressione nominale: PN40,
Rivestimento in PTFE,
Elettrodi in Hastelloy, tantalio, platino/rivestiti in oro o platino/rivestiti in rodio,
Corpo in acciaio inossidabile,
Raccordi Tri-Clamp, ISO 2852 o SMS DIN 11851,
Protezione IP65 o IP68 opzionale.
