Misuratore di portata a ultrasuoni M-Flow PW

L'installazione fissa è un dispositivo leggero e compatto costituito da un sensore che può essere montato su un tubo di diametro variabile e da un convertitore digitale remoto.

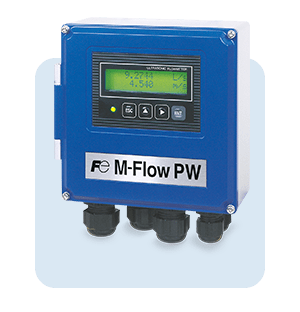

Misuratore di portata a ultrasuoni fisso M-Flow PW

Vantaggi

• Precisione di misura: ±1,5%,
• Tempo di risposta rapido: 0,2 sec,
• Dimensioni compatte: 130 x 140 mm,
• Segnali di uscita: 4-20 mA, uscita a impulsi e uscita di allarme,
• Comunicazione RS485 MODBUS™ opzionale.

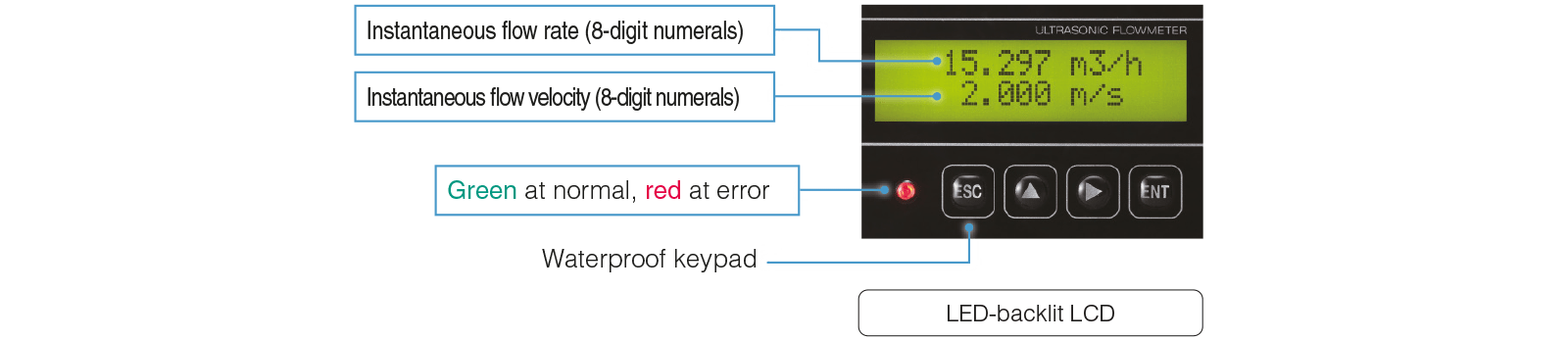

Interfaccia operatore accessibile senza aprire la scatola

Un display e una tastiera integrata consentono all'utente di configurare e visualizzare tutti i parametri.

I menu interni sono disponibili in diverse lingue (francese, inglese, tedesco, spagnolo e giapponese).

Caratteristiche

Adattabilità a diversi fluidi

L'FSS è progettato per misurare liquidi omogenei in grado di propagare onde ultrasoniche, tra cui acqua di servizio, acque reflue, acqua industriale, acqua di mare, acqua pura, acqua di irrigazione, olio e molti altri. Questa versatilità lo rende ideale per un'ampia gamma di applicazioni industriali.

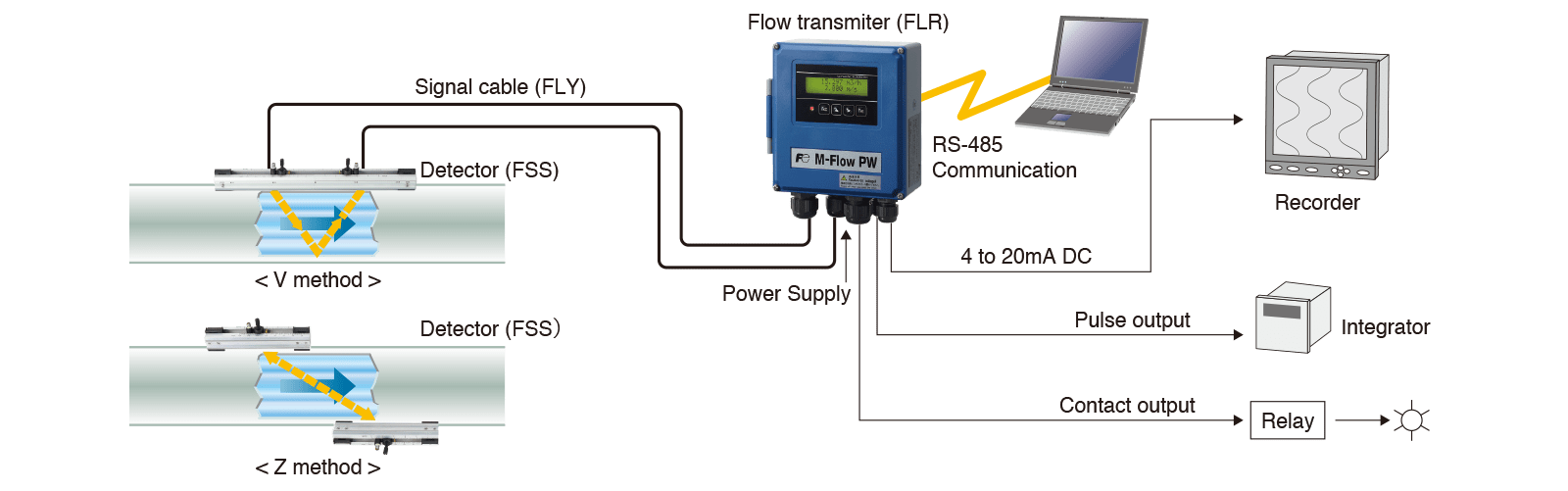

Misura a ultrasuoni mediante differenza di tempo di transito

L'FSS utilizza un metodo di misurazione a ultrasuoni con differenza di tempo di transito a canale singolo, garantendo un'accuratezza ottimale anche in condizioni variabili.

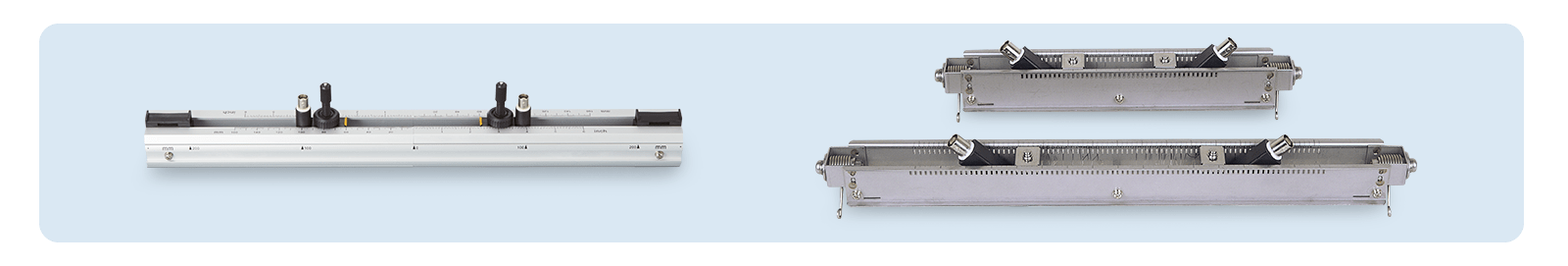

Scelta dei sensori e delle tubazioni

L'FSS offre diverse opzioni di sensori a seconda del tipo di montaggio, del diametro esterno e del materiale del tubo:

• FSSA (montaggio a V): 25-225 mm - Plastica (PVC, ecc.) o metallo (acciaio inox, acciaio, rame, alluminio, ecc.)
• FSSC (attacco a V): 50-600 mm
• FSSC (attacco Z): 600-1200 mm

Tutti e tre i sensori funzionano con plastica (PVC, ecc.) o metallo (acciaio inox, acciaio, rame, alluminio, ecc.).

Si noti che il sensore FSSC deve essere selezionato per i seguenti tubi:

• Tubo in PP con spessore pari o superiore a 15 mm
• Tubo in PVDF di spessore pari o superiore a 9 mm
• Tubo metallico rivestito, tubo con corrosione interna, tubo con rivestimento interno (bitume, teflon, cemento o gomma) o altro tubo attraverso il quale gli ultrasuoni hanno difficoltà a penetrare.

Gamma e precisione

L'FSS offre un campo di misura da 0 a ±0,3...±10 m/s con un'eccezionale precisione di ±1,0% della velocità (per velocità di flusso ≥2 m/s).

Temperatura di esercizio e tempo di risposta

Il sensore funziona in un ampio intervallo di temperatura:

• Convertitore: da -20°C a +55°C
• Sensore: da -20°C a +60°C...80°C (a seconda del sensore)

Con un tempo di risposta rapido di 0,2 secondi in modalità ad alta velocità, l'FSS offre una risposta ottimale in condizioni dinamiche.

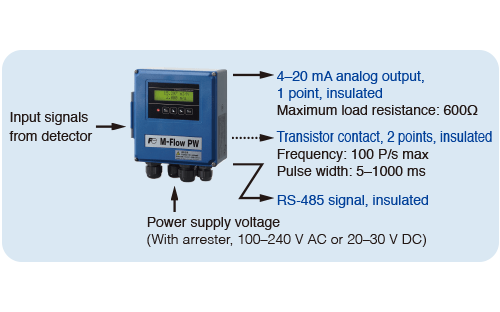

Uscite e comunicazione

La FSS offre una serie di uscite per aiutarvi a integrarvi facilmente:

• Uscita analogica: 4-20 mA DC (carico massimo: 600Ω)
• Uscita a contatto: collettore aperto, 2 punti (totale, allarme, ecc.)
• Uscita impulsi: Totale - da 1 impulso/giorno a 100 impulsi/sec (collettore aperto)
• Comunicazione seriale: RS-485 (MODBUS) (opzionale)

Display e alimentazione

Dotato di un display LCD retroilluminato a 2 righe e 16 cifre, l'FSS offre un'interfaccia facile da usare con una tastiera a 4 tasti. Alimentato da 100-240 V CA, 50/60 Hz, o da 20-30 V CC, fornisce un'alimentazione stabile.

Scatola di conversione e montaggio

L'alloggiamento del convertitore in resina ABS offre una protezione IP65, in grado di resistere agli ambienti industriali più difficili. Può essere montato a parete o su un tubo, offrendo flessibilità di installazione.

Dimensioni compatte

L'inverter ha dimensioni compatte di H140 x L130 x P70 mm, per ottimizzare lo spazio di installazione.
