Nel settore nucleare, l'affidabilità e la precisione delle misurazioni della pressione sono requisiti essenziali per la sicurezza, le prestazioni e la conformità degli impianti. Fuji Electric France offre una gamma di sensori di pressione qualificati per il settore nucleare, progettati per soddisfare i rigorosi criteri degli operatori, degli ingegneri e dei subappaltatori.Questi trasmettitori sono progettati per garantire stabilità a lungo termine, elevata precisione e comprovata robustezza, anche in ambienti difficili.Le soluzioni coprono varie misurazioni di pressione relativa, assoluta e differenziale e sono adatte ad applicazioni critiche, dalle centrali nucleari ai centri di ricerca specializzati.
Sensore di pressione industriale ATEX SIL 2 SIL 3 per liquidi, gas e vapore. Misura in continuo la pressione, la portata, il livello e la densità. Disponibile in versione ATEX.
Fuji Electric migliora i propri sensori di pressione con le ultime innovazioni tecnologiche. Scoprite la nostra tabella comparativa tra i modelli precedenti e quelli nuovi per una transizione semplificata e prestazioni ottimali.
Guida all'acquisto dei sensori di pressione nucleari
Fuji Electric France si distingue per la produzione di sensori di pressione di notevole precisione, meticolosamente progettati per soddisfare i rigorosi criteri dell'industria nucleare.
Sensore di pressione per applicazioni nucleari
Sensori di pressione affidabili, innovativi e performanti da 20 anni.
La missione di Fuji Electric è quella di fornire agli operatori nucleari, agli EPC e ai subappaltatorisensori di pressioneinnovativi, efficienti, affidabili, con elevata precisione e stabilità a lungo termine, nonché tempi di consegna rapidi.
Abbiamo fornito sensori di pressione differenziale, assoluta e relativa a centrali nucleari e centri di ricerca nucleare in tutto il mondo.
Opuscolo
I sensori di pressione nucleari Fuji Electric
Scarica la brochure e scopri come i sensori di pressione nucleari Fuji Electric garantiscono sicurezza, precisione e stabilità a lungo termine.
Vi starete chiedendo perché utilizzare sensori di pressione qualificati per uso nucleare.
Una delle domande giuste da porsi è senza dubbio: Sicurezza?
Cosa li rende così speciali?
Vi illustreremo subito gli aspetti essenziali.

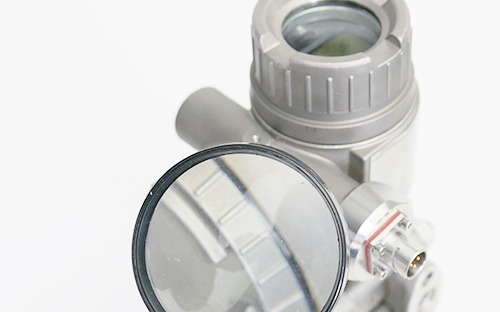

Ma allora cos'è un sensore di pressione nucleare?
I sensori Fuji Electric sono progettati e realizzati per effettuare misurazioni precise e affidabili all'interno di impianti nucleari.
Sono qualificati e possono essere installati su sistemi che svolgono funzioni classificate come di sicurezza e il cui malfunzionamento potrebbe causare gravi conseguenze industriali o radiologiche.
I trasmettitori di pressione nucleare Fuji Electric equipaggiano da diversi decenni l'intero parco nucleare francese EDF e numerose altre centrali in tutto il mondo, nonché gli ultimi EPR messi in servizio o in fase di costruzione (Taishan, Flamanville, Olkiluoto e Hinkley Point).
L'impegno di Fuji Electric France per la sicurezza nucleare è totale e passa attraverso l'implementazione di un approccio basato sulla cultura della sicurezza. Questo fa parte del DNA dell'azienda.
Il RCC-E fornisce le norme di progettazione e costruzione degli impianti elettrici e di controllo-comando dei reattori ad acqua pressurizzata.
Definisce le norme tecniche e i requisiti in materia di:
Qualificazione dei materiali soggetti a classificazione di sicurezza (IPS-1E / F1A / NC) e dei materiali importanti per la disponibilità della centrale (IPD),
Prescrizioni specifiche in materia di garanzia della qualità, a integrazione della norma ISO 9001.
È stato elaborato in collaborazione con industriali, ingegneri, produttori, organismi di controllo e operatori e rappresenta una raccolta di buone pratiche in conformità con i requisiti dell'AIEA. L'AFCEN annovera tra i suoi membri società e istituti quali EDF, Framatome, CEA, Bureau Veritas, ecc...
I trasmettitori di pressione Fuji Electric sono qualificati secondo l'RCC-E.
Esistono diverse categorie di qualificazione:
Qualificazione in condizioni ambientali normali secondo RCC-E (categoria di sicurezza non classificata: IPS-NC)
Qualifiche in condizioni di incidente per strumenti installati su funzioni classificate di sicurezza: Queste procedure di qualificazione (RCC-E volume B) vengono utilizzate per dimostrare l'idoneità all'uso dei nostri strumenti delle categorie K3 e K3ad in condizioni ambientali specifiche e/o di incidente.
Perché scegliere un sensore di pressione Fuji Electric qualificato per uso nucleare?
Scegliere un trasmettitore "qualificato per uso nucleare" Fuji Electric significa garantire il raggiungimento dei requisiti di progetto in termini di:
Classificazioni di sicurezza
Qualifiche RCC-E: NC, TAS, K3 o K3ad
Famiglia di atmosfera e profilo termodinamico accidentale
Criteri di sicurezza I&C
Integrità o operatività in caso di sollecitazioni sismiche in condizioni accidentali
Tracciabilità della produzione
Controllo della conformità dei dispositivi prodotti grazie al nostro sistema di gestione della qualità certificato ISO 9001, QN100/QN200/QN300 e, più recentemente, ISO19443.
Garanzia di fornitura dei documenti finali secondo le specifiche del progetto.
Rispetto della pianificazione del progetto grazie alla gestione e al monitoraggio rigoroso da parte di un team dedicato al nucleare.
6 caratteristiche essenziali di un sensore di pressione nucleare:
Fuji Electric garantisce un rigoroso controllo della qualità durante il processo di produzione, che comprende la formazione continua e la gestione delle competenze del personale, la tracciabilità degli approvvigionamenti e dei fornitori terzi, il controllo dei processi di produzione, la documentazione e l'assistenza tecnica ai clienti.
DURATA:
I trasmettitori di pressione nucleare Fuji Electric sono stati qualificati per garantire il loro funzionamento e mantenere il loro livello di qualificazione, ovvero conservare il loro livello di prestazioni e operatività in caso di incidente grave, per una durata di 40 anni, o addirittura 60 anni per alcuni.
LA CONNETTIVITÀ:
Anche i collegamenti elettrici sono un punto chiave. Ad esempio, utilizziamo connettori certificati K2 con disconnessione rapida di tipo 1/4 di giro, forniti da partner come SAIB o SOURIAU, anch'essi attori storici del settore nucleare francese.
LE GUARNIZIONI:
Tutte le guarnizioni e i prodotti sigillanti utilizzati sono certificati PMUC. A seconda del tipo di trasmettitore e della sua destinazione, ad esempio un'area radiologica soggetta a restrizioni, proponiamo guarnizioni in EPDM per la loro elevata tolleranza alle radiazioni.
L'ELETTRONICA:
I diversi tipi di componenti elettronici sono progettati appositamente per garantire prestazioni e affidabilità.
I modelli digitali cosiddetti "smart" sono stati sottoposti a rigorosi test di robustezza, mentre i modelli cosiddetti "analogici", privi di componenti digitali programmabili, garantiscono prestazioni e affidabilità negli ambienti più difficili (profili accidentali, irraggiamento, terremoti e shock termodinamici).
IL COLLEGAMENTO AL PROCESSO:
Oltre ai collegamenti classici tramite flange di processo, esistono versioni con separatori che si distinguono per la grande varietà di collegamenti offerti:
Montaggio con adattatore a flangia secondo norma EN o ANSI
Montaggio su tubo OD 3/8 da saldare
Anelli di risciacquo
Si distinguono anche per la scelta dei materiali disponibili in base alla natura del fluido di processo: acciaio inossidabile 316L, Hastelloy C (per applicazioni con acqua di mare), membrana con rivestimento in oro+ceramica (sensore di pressione per applicazioni con idrogeno), ecc.
Sensore di pressione nucleare: come sceglierlo?
La gamma di sensori di pressione qualificati per uso nucleare Fuji Electric è in grado di soddisfare un'ampia gamma di applicazioni:
«Categoria K3-A, K3-AD » classificato o non classificato Sensore di pressione digitale o analogico (pressione assoluta, relativa o differenziale)
L'intera gamma Fuji Electric può essere fornita anche con separatori a membrana. La scelta dipende da:
Condizioni ambientali?
Assenza di irradiazione, o Presenza di irradiazione ambientale e/o accidentale fino a 50 kGy
Necessità di qualificazione e alle condizioni accidentali?
NC TAS K3 K3ad
Requisiti antisismici?
Operatività Integrità Spettro di dimensionamento
Condizioni di servizio e del processo?
Temperatura Pressione Natura del fluido e rischio di corrosione
Si possono quindi distinguere o due grandi famiglie o di dispositivi che consentono di rispondere alla maggior parte delle applicazioni:
Trasmettitore digitale "smart" Trasmettitore con elettronica 100% analogica senza componenti programmabili (CEP o ANFL)

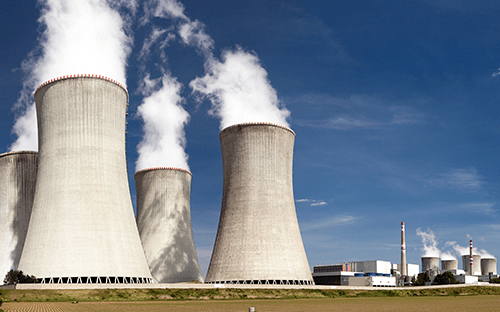

Dove sono installati i sensori di pressione Fuji Electric?
Le applicazioni sono numerose e varie.
I sensori di pressione Fuji Electric sono utilizzati in quasi tutti i settori di una centrale nucleare, ad eccezione del contenitore di sicurezza del BR. Sono utilizzati nel circuito secondario, nel circuito di raffreddamento e nella sala macchine che ospita la turbina a vapore. Sono inoltre installati nei circuiti ausiliari e nei circuiti di sicurezza:
Controllo chimico e volumetrico del reattore (RCV)
Iniezione di sicurezza (RIS)
Alimentazione di emergenza dell'acqua dei generatori di vapore (ASG)
Refrigerazione intermedia (RRI)
Acqua grezza recuperata (SEC)
Refrigerazione e depurazione dell'acqua delle piscine (PTR)
Ventilazione
Riferimento per i trasmettitori di pressione nucleare di Fuji Electric
L'azienda ha fornito oltre 6.000 unità di trasmettitori di pressione (manometrici, differenziali, assoluti) a EDF, AREVA, ALSTOM GE per le centrali nucleari francesi, EPR in Francia, Finlandia, Cina e PWR in Sudafrica o NPCIL in India.
Garantite misurazioni affidabili per i vostri impianti nucleari grazie ai nostri sensori di pressione appositamente progettati!
Affidabilità, precisione e sicurezza: l'impegno di Fuji Electric per una tecnologia nucleare più sicura!
