Caudalímetro ultrasónico portátil FSC

El caudalímetro ultrasónico portátil es un sistema versátil compuesto por dos sensores de pinza y un convertidor digital, capaz de adaptarse a una gran variedad de condiciones, tipos de líquido y tamaños de tuberías.

Descubra el caudalímetro ultrasónico portátil FSC


Caudalímetro ultrasónico portátil FSC para medición de caudal de líquidos

caudalímetro ultrasónico portátil fsc

Este caudalímetro ultrasónico portátil consta de dos sensores de pinza (F SS) que se fijan a la tubería yun convertidor digital (FSC ) que funciona con una batería interna o una fuente de alimentación de red.

Este caudalímetro ultrasónico no invasivo utiliza tecnología de señal ultrasónica de tiempo de tránsito para medir el caudal de líquido en tuberías de cualquier tamaño.

Permite una amplia gama de aplicaciones, gracias a su capacidad para adaptarse a todo tipo de condiciones y a una amplia selección de líquidos y tamaños de tuberías.


Ventajas de los caudalímetros ultrasónicos portátiles

ventajas de los caudalímetros ultrasónicos portátiles

  • Medición precisa del caudal de líquido
  • No es necesario cortar la pared del tubo gracias a los transductores de abrazadera
  • Instalación rápida
  • Sin partes móviles
  • Sin pérdida de presión
  • Medición bidireccional de alta velocidad de flujo de -32 a +32 m/s.

Un aparato de ultrasonidos portátil, potente y fácil deusar, muy apreciado por todos aquellos que desean medir el caudal sobre el terreno: una gran pantalla gráfica LCD en color, un conjunto de menús desplegables y un número reducido de botones hacen de este aparato unaherramienta sencilla, potente y fácil de usar.

Medición sencilla del caudal en cualquier momento y lugar con el caudalímetro ultrasónico portátil

fácil medición del caudal
  • Medición de caudal no intrusiva y sin pérdida de carga
  • Función antiburbujas para reducir las interferencias y garantizar una medición fiable y precisa.
  • Diseño ergonómico, compacto y ligero
  • Instalación rápida y sencilla de los sensores en la tubería
  • Amplia gama de tamaños de tuberías (de DN 13 a 6000 mm)
  • Gran autonomía: alimentado por batería, con 12 h de funcionamiento continuo, recargable en sólo 3 horas.
  • Diseñado para uso industrial: robusto, resistente al agua, la humedad y la lluvia
  • Se suministra con maletín de transporte para el convertidor, los sensores y todos los cables y accesorios
  • Función de copia de pantalla a impresora asociada (opcional) o archivo bmp
caudalímetro ultrasónico portátil en cualquier lugar

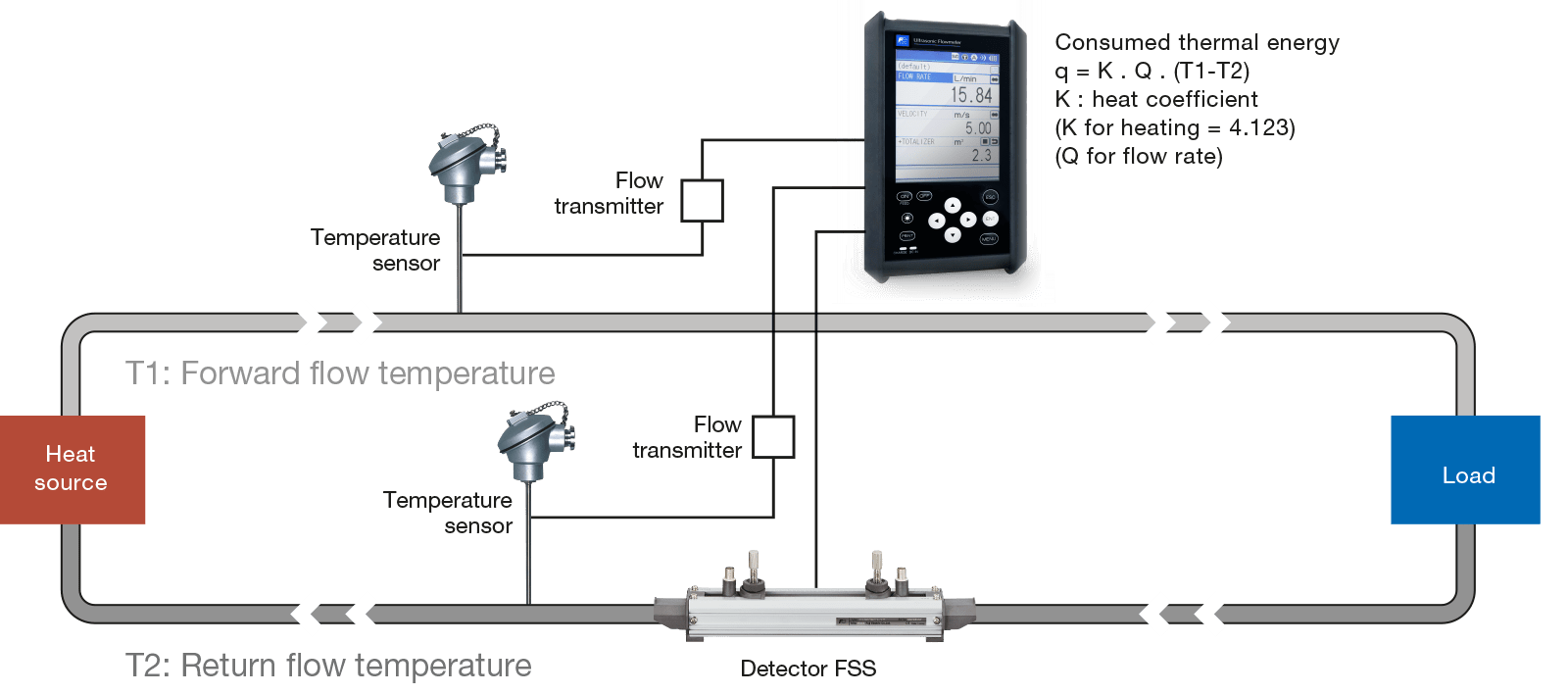

Función de cálculo de la energía

Esta fórmula se utiliza para calcular la cantidad de energía recibida y emitida por el líquido (agua) durante las operaciones de refrigeración y calefacción en los sistemas de aire acondicionado HVAC.

El transmisor electrónico calcula el consumo de energía térmica en función de la temperatura de ida, la temperatura de retorno y el caudal de líquido.

El caudalímetro ultrasónico puede calcular la eficiencia energética del sistema de calefacción y ayudarle a ahorrar energía.

función de cálculo de la energía

Interfaz sencilla y fácil de usar

interfaz fácil de usar

Gracias a su pantalla LCD y en color, el caudalímetro ultrasónico FSC presenta unas excelentes prestaciones de visualización en tiempo real, lo que facilita su lectura y comprensión. Combinados con la función de visualización de medición y totalización, los caudalímetros ultrasónicos FSC también ofrecen..:

  • Funciones de historial (guardadas en la tarjeta de memoria SD),
  • Visualización gráfica de las mediciones del caudal de líquido y de las ondas sonoras resultantes,
  • Memoria de almacenamiento de 1 a 20 configuraciones,
  • Calcular la cantidad de energía consumida,
  • Un enlace digital USB permite la conexión a un PC.
  • Pantalla multilingüe

visualización gráfica de los menús fsc

Aplicación del caudalímetro ultrasónico portátil

aplicación del caudalímetro ultrasónico

  • Detección de fugas de cualquier líquido en una tubería
  • Medición temporal del caudal de líquido con fines de mantenimiento en tuberías de todos los tamaños.
  • Caudal volumétrico en líquidos limpios y en aquellos con pequeñas cantidades de sólidos en suspensión o aireación, como las aguas superficiales o las aguas residuales brutas.
  • Calibración no invasiva del caudal de un caudalímetro electromagnético existente
  • Control del caudal de la bomba
  • Medición y equilibrado de la red de calefacción urbana

Nota: Este dispositivo no es un caudalímetro de gas portátil y no es adecuado para aplicaciones de medición de caudal de gas como el aire comprimido.

calibración no invasiva del caudal

Especificaciones técnicas

Adaptabilidad a una amplia gama de fluidos

Este caudalímetro ultrasónico destaca en la medición de líquidos homogéneos que propagan ondas ultrasónicas. Se pueden medir con precisión diversos líquidos, como agua, agua caliente, agua destilada, alcohol, leche, etanol y muchos otros, lo que ofrece una flexibilidad excepcional para una gran variedad de aplicaciones industriales.

Impresionante gama de diámetros de tubo

La capacidad del caudalímetro FSC se extiende a tuberías con diámetros comprendidos entre 13 y 6000 mm, lo que ofrece una adaptabilidad excepcional a una gran variedad de sistemas industriales. La elección de un sensor específico permite optimizar la medición en función de las características de la tubería.

Medición fiable en condiciones extremas

Con un rango de temperatura del fluido de -40°C a +200°C, este sensor puede funcionar de forma fiable en entornos extremos. Esta capacidad para funcionar en una amplia gama de condiciones de temperatura depende del sensor utilizado, lo que demuestra una versatilidad considerable.

Rango de velocidad de caudal ampliado

La velocidad de caudal medida oscila entre 0 y ±32 m/s, con una precisión de ±1,0% en función de la velocidad de caudal específica. Esta extensa capacidad cubre una amplia gama de aplicaciones, desde caudales muy bajos hasta velocidades elevadas.

Tiempo de respuesta rápido y número óptimo de canales

El sensor ofrece un rápido tiempo de respuesta de 1 segundo, lo que garantiza una medición prácticamente instantánea de las variaciones de caudal. Con un solo canal basado en el tiempo de tránsito, el sensor mantiene la máxima eficiencia operativa.

Pantalla intuitiva y opciones de salida versátiles

Con una pantalla gráfica LCD en color con retroiluminación, el sensor ofrece una visión clara de los datos. Incluye una salida analógica de 4-20 mA CC (1 punto) y dos entradas analógicas de 4-20 mA CC/1-5 V CC (2 puntos), lo que garantiza una conectividad óptima con otros sistemas industriales.

Alimentación autónoma y protección robusta

El caudalímetro ultrasónico incorpora una batería que ofrece hasta 12 horas de funcionamiento continuo con una carga completa, lo que garantiza una autonomía fiable. Con protección IP64, el dispositivo es resistente al polvo y a las salpicaduras de agua.

Dimensiones compactas y almacenamiento ampliado

Compacto, con unas dimensiones de 210 × 120 × 65 mm y un peso aproximado de 1 kg, el sensor es fácil de instalar en diversos entornos industriales. La tarjeta de memoria SD de 512 MB puede almacenar mediciones durante unos dos años, lo que garantiza una trazabilidad ampliada de los datos.

Funciones avanzadas y comunicación facilitada

El caudalímetro ofrece funciones avanzadas como tiempo de amortiguación ajustable, visualización del valor instantáneo y total, cálculo de la energía consumida, autodiagnóstico y mucho más. La comunicación de datos se simplifica con una interfaz USB, lo que permite transferir fácilmente los valores almacenados en la tarjeta de memoria.

Opciones personalizadas para necesidades específicas

El caudalímetro ultrasónico FSC ofrece opciones avanzadas, como una versión con impresora para copiar pantallas, generar registros periódicos e imprimir datos archivados. Además, la función Pulse Doppler muestra el perfil de velocidad instantánea y media del caudal, lo que proporciona un análisis en profundidad de las características del fluido.


El caudalímetro ultrasónico portátil FSC: ¡precisión y rendimiento para sus mediciones de caudal!
