Guía de compra de sensores de presión nucleares
El sensor de presión parala industria nuclear es un equipo esencial para garantizar mediciones precisas y fiables en las centrales nucleares. Fuji Electric France fabrica transmisores de presión nucleares de alta precisión, homologados para aplicaciones de seguridad, que cumplen con estrictos requisitos de trazabilidad, resistencia sísmica y homologación ambiental.
Sensor de presión para aplicaciones nucleares
Transmisores de presión nucleares fiables, innovadores y de alto rendimiento
Desde hace más de 20 años, Fuji Electric France colabora con operadores nucleares, contratistas EPC y subcontratistas, proporcionándolestransmisores de presiónhomologados para uso nuclear que combinan alta precisión, estabilidad a largo plazo y fiabilidad en el suministro.
Suministramos transmisores de presión relativa, diferencial y absoluta para centrales nucleares e instalaciones de investigación de todo el mundo.
Folleto
Sensores de presión nuclear Fuji Electric
Descargue el folleto para descubrir cómo los transmisores de presión nucleares de Fuji Electric contribuyen a la seguridad, la precisión y la estabilidad a largo plazo en aplicaciones nucleares exigentes.
Quizás se pregunte por qué se utilizan transmisores de presión homologados para uso nuclear en estos entornos.
Una de las preguntas clave que hay que plantearse es, sin duda: ¿Seguridad?
¿Qué los hace tan especiales?
A continuación le presentamos los puntos más importantes.
¿Qué es un sensor de presión nuclear?
Los sensores de presión nucleares de Fuji Electric están diseñados y fabricados para garantizar una medición precisa y fiable en instalaciones nucleares.
Están homologados para su instalación en sistemas que desempeñan funciones de seguridad, cuyo fallo podría acarrear graves consecuencias industriales o radiológicas.
Los transmisores de presión nucleares de Fuji Electric llevan varias décadas instalados en todas las centrales nucleares francesas de EDF, así como en numerosas centrales de todo el mundo, incluidas las últimas EPR puestas en servicio (Taishan, Flamanville, Olkiluoto) y en construcción (Hinkley Point C).
El compromiso total de Fuji Electric France con la seguridad nuclear se basa en una auténtica cultura de la seguridad. Forma parte del ADN de la empresa.
Cualificaciones nucleares: ¿conoces las normas IEEE 323, RCC-E K3, K3ad, Clase 1E, KTA 3505, LOCA e IEC?
El RCC-E establece las normas de diseño y construcción de los sistemas eléctricos y de instrumentación utilizados en los reactores de agua a presión.
Establece los requisitos aplicables a los equipos clasificados como de seguridad, a los equipos que contribuyen a la disponibilidad de la instalación y al control de calidad específico de los proyectos.
Clasificación de los equipos sujetos a una clasificación de seguridad (IPS-1E / F1A / NC) y de los equipos importantes para la disponibilidad de la instalación (IPD), e requisitos específicos de garantía de calidad que complementan la norma ISO 9001
El RCC-E es una publicación de la AFCEN (Asociación Francesa para las normas de diseño, construcción y supervisión durante la explotación de los equipos de las centrales nucleares).
Se ha elaborado en colaboración con fabricantes, empresas de ingeniería, autoridades, operadores y los principales actores del sector, y refleja un conjunto de buenas prácticas alineadas con los requisitos del OIEA. Entre los miembros de la AFCEN se encuentran EDF, Framatome, el CEA, Bureau Veritas y otros actores de referencia.
Comprender las diferentes categorías de cualificación nuclear
Certificación para condiciones ambientales normales de conformidad con el RCC-E (categoría de seguridad no clasificada: IPS-NC)
Calificación para condiciones accidentales de los instrumentos instalados en funciones clasificadas de seguridad: estos procedimientos de calificación (RCC-E, volumen B) demuestran la capacidad de nuestros instrumentos K3 y K3ad para funcionar en condiciones ambientales específicas y accidentales.
¿Por qué elegir un transductor de presión con homologación nuclear de Fuji Electric?
La elección de un transmisor de presión de Fuji Electric con certificación nuclear permite cumplir los requisitos del proyecto en materia de clasificación de seguridad, calificación ambiental, resistencia sísmica, capacidad de funcionamiento en condiciones de accidente, trazabilidad de la fabricación y documentación de entrega.
Al elegir un transmisor de presión de Fuji Electric homologado para uso nuclear, podrá cumplir los requisitos del proyecto en materia de:
Clasificaciones de seguridad
Cualificaciones RCC-E: NC, TAS, K3 o K3ad
Familia de habitaciones y perfil termodinámico accidental
Criterios de seguridad de I&C
Integridad u operatividad bajo cargas sísmicas en condiciones de accidente
Trazabilidad de la fabricación
El sistema de gestión de la calidad certificado según las normas ISO 9001, QN100, QN200, QN300 e ISO 19443 contribuye al cumplimiento de los requisitos de los productos y de la documentación de los proyectos.
Garantía de entrega de la documentación de acuerdo con las especificaciones del proyecto.
Cumplimiento del calendario del proyecto mediante la gestión y el seguimiento rigurosos de un equipo dedicado al proyecto nuclear.
seguridad
Cualificaciones
Trazabilidad
conformidad
seguimiento riguroso
Fabricado en Francia
6 características esenciales de un transmisor de presión para aplicaciones nucleares:
Control de calidad para transmisores de presión homologados para uso nuclear
Fuji Electric aplica un estricto control de calidad a lo largo de todo el proceso de fabricación, lo que incluye la formación y la cualificación del personal, la trazabilidad de la cadena de suministro, el control de las operaciones de fabricación, la gestión documental y la asistencia técnica al cliente.
Nuestro sistema de gestión de la calidad, certificado según las normas ISO 9001, QN100, QN200, QN300 e ISO 19443, cumple con los requisitos de conformidad de los productos y de documentación de los proyectos para aplicaciones nucleares.
Vida útil de los transmisores de presión homologados para uso nuclear
Los transmisores de presión nucleares de Fuji Electric están homologados para mantener su rendimiento y operatividad a largo plazo, incluso en condiciones de accidente grave. Según el modelo y el alcance de la homologación, la vida útil puede alcanzar los 40 años y, en algunas versiones, hasta los 60 años.
Conectores eléctricos homologados para uso nuclear
Las conexiones eléctricas son un factor esencial para la fiabilidad del transmisor. Fuji Electric utiliza conectores de cuarto de vuelta de desconexión rápida con certificación K2, suministrados por socios históricos como SAIB y SOURIAU, dos empresas de reconocido prestigio en la industria nuclear francesa.
Juntas y guarniciones de calidad nuclear
Todas nuestras juntas y sellos cuentan con la certificación PMUC. En función del tipo de transmisor y del entorno de instalación, incluidas las zonas con alta exposición a la radiación, Fuji Electric puede ofrecer juntas de EPDM seleccionadas por su excelente resistencia a la radiación.
¿Electrónica inteligente o analógica? ¿Cuál es la mejor opción para su aplicación nuclear?
Fuji Electric ofrece diferentes sistemas electrónicos para transmisores con el fin de satisfacer los requisitos de las aplicaciones nucleares, el ámbito de cualificación y las condiciones de funcionamiento.
Los transmisores de presión nucleares digitales smart están diseñados para ofrecer una gran robustez y han sido sometidos a exigentes pruebas de calificación.
Los transmisores de presión analógicos homologados para uso nuclear no contienen ningún componente electrónico programable y son aptos para entornos muy exigentes, incluidas condiciones de accidente, irradiación, solicitaciones sísmicas y choques termodinámicos.
Opciones de conexión de proceso para los transmisores de presión nucleares
Además de las conexiones de proceso con brida estándar, Fuji Electric ofrece también versiones con separador de membrana con varias opciones de conexión, entre las que se incluyen:
Montaje con adaptador de brida según norma EN o ANSI
Montaje mediante tubo de 3/8 de diámetro exterior para soldar
Anillos de enjuague
La elección de los materiales también puede adaptarse a las condiciones del proceso, con opciones como el acero inoxidable 316L, el Hastelloy C para aplicaciones con agua de mar, así como membranas recubiertas de oro o cerámica para fluidos y entornos de funcionamiento exigentes, como el hidrógeno (sensor de presión para aplicaciones con hidrógeno), etc.
¿Cómo elegir un sensor de presión nuclear?
La gama de transmisores de presión homologados para uso nuclear de Fuji Electric abarca una amplia variedad de aplicaciones nucleares, entre las que se incluyen:
transmisor de presión nuclear con certificación de seguridad K3ad o sin clasificar
transmisor de presión nuclear con separador de membrana
versión digital o analógica (presión relativa o presión diferencial)
versión K3-A, K3ad con certificación de seguridad o sin clasificar
transmisor de presión nuclear digital o analógico (presión absoluta, relativa o diferencial)
Aplicaciones de los sensores de presión nucleares:
Transmisor de presión nuclearcon separador de membranaK3ad, con certificación de seguridad o sin clasificar Versión digital o analógica (presión relativa o presión diferencial)
Transmisor de presión nuclearK3-A, K3ad con certificación de seguridad o sin clasificar Versión digital o analógica (presión absoluta, relativa o diferencial)
La selección depende de varios parámetros del proyecto:
Condiciones ambientales
Ausencia de irradiación, o presencia de irradiación ambiental con o sin condiciones accidentales hasta 50 kGy
Ámbito de aplicación requerido, incluidas las situaciones de accidente nuclear
Transmisor de presión nuclear NC sin clasificación de seguridad Transmisor de presión nuclear con certificación sísmica TAS Transmisor de presión nuclear con certificación de seguridad K3 Transmisor de presión nuclear con certificación de seguridad K3ad
Requisitos sísmicos
Operatividad Integridad Espectro de diseño
Condiciones del servicio
Rango de temperatura Rango de presión Tipo de fluido de proceso: gas, líquido o vapor, incluidas las restricciones por corrosión
Electrónica preferida
Transmisor nuclear digital inteligente homologadopor l
¿Dónde se instalan los sensores de presión nucleares en una central nuclear?
Las aplicaciones son numerosas y variadas.
Los transmisores de presión desempeñan un papel fundamental en una amplia gama de aplicaciones nucleares.
Los transmisores de presión de Fuji Electric están instalados en toda la central nuclear, incluidas las zonas del contenedor de seguridad del edificio del reactor. Se utilizan en el circuito secundario, en los circuitos de refrigeración y en la sala de máquinas donde se encuentra la turbina de vapor. También se instalan en los circuitos auxiliares y de emergencia, donde una medición de presión precisa y fiable es indispensable para garantizar la seguridad, el rendimiento y el funcionamiento a largo plazo.
Control químico y volumétrico del reactor (RCV)
Ratio de inyección de seguridad (RIS)
Suministro de agua de emergencia para generadores de vapor (ASG)
Refrigeración intermedia (RRI)
Reserva de agua bruta (SEC)
Refrigeración y depuración del agua de las piscinas (PTR)
Ventilación

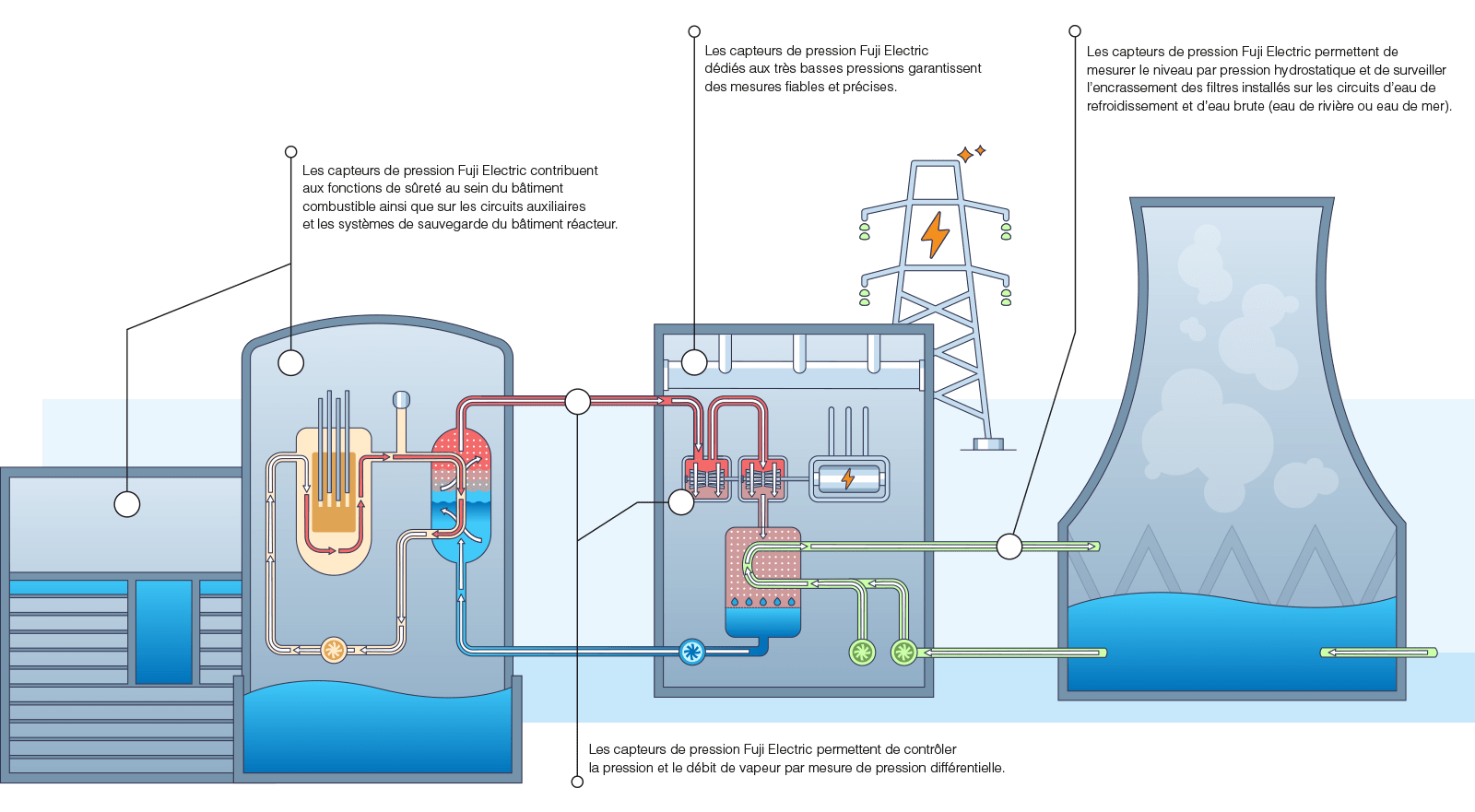

Ilustración de los diferentes circuitos de una central nuclear, donde los sensores de presión permiten supervisar los procesos.
Referencias de clientes de los transmisores de presión para aplicaciones nucleares de Fuji Electric
Como fabricante francés de transmisores de presión para centrales nucleares y proveedor de sensores de presión para este tipo de instalaciones, Fuji Electric ha suministrado más de 10 000 unidades en todo el mundo, entre las que se incluyen transmisores de presión relativa, diferencial y absoluta.
Entre sus clientes se encuentran grandes operadores y contratistas del sector nuclear, como EDF, AREVA, FRAMATOME y ALSTOM GE ARABELLE SOLUTIONS, así como CGN, con aplicaciones en centrales nucleares de Francia, en proyectos EPR en Francia, Finlandia, China y el Reino Unido, en proyectos REP en Sudáfrica, así como en proyectos VVER para NPCIL en la India.
Principales empresas del sector nuclear y energético que utilizan sensores de presión de Fuji Electric en sus instalaciones.
Preguntas frecuentes - Sensor de presión nuclear
¿Qué es un sensor de presión certificado para uso nuclear?
Se trata de un sensor que ha demostrado, mediante ensayos normalizados (RCC-E, IEEE 323), su capacidad para cumplir su función de medición en condiciones normales y de accidente en una central nuclear.
¿En qué se diferencian el RCC-E y el IEEE 323?
El RCC-E es el marco normativo francés que utiliza EDF para los reactores de agua ligera (REP). La norma IEEE 323 es su equivalente estadounidense, utilizada a nivel internacional. Ambas definen los requisitos de calificación ambiental de los equipos eléctricos nucleares.
¿Qué marcas fabrican sensores de presión para aplicaciones nucleares homologados?
Los principales fabricantes son Fuji Electric y Emerson (Rosemount). Ambos ofrecen gamas de sensores de presión con certificación RCC-E o IEEE 323 para centrales nucleares.
¿Se puede utilizar un sensor de presión estándar en una central nuclear?
No. Solo un sensor que haya sido sometido a una cualificación nuclear documentada puede integrarse en una cadena de medición clasificada como de seguridad.
No. Solo un sensor que haya sido sometido a una cualificación nuclear documentada puede integrarse en una cadena de medición clasificada como de seguridad.
Un sensor analógico, sin componentes digitales programables, ofrece una mayor resistencia a la radiación y reduce los riesgos de ciberseguridad. Un sensor inteligente incorpora funciones avanzadas, pero requiere pruebas de robustez adicionales para su uso en aplicaciones de seguridad.
¿Qué norma se aplica a los sensores de presión nucleares en Francia?
En Francia, los sensores de presión nucleares clasificados como de seguridad deben estar homologados según la norma RCC-E y cumplir los requisitos de la ASNR. La certificación ISO 19443 regula asimismo el sistema de gestión de la calidad de los proveedores del sector nuclear.
En Francia, los sensores de presión nucleares clasificados como de seguridad deben estar homologados según la norma RCC-E y cumplir los requisitos de la ASNR. La certificación ISO 19443 regula asimismo el sistema de gestión de la calidad de los proveedores del sector nuclear.
Una función de seguridad se refiere a la capacidad de un sensor de presión para proporcionar una medición fiable que permita activar una medida de seguridad en caso de una situación de emergencia en una central nuclear.
Garantice una medición de presión fiable en sus instalaciones nucleares con nuestros transmisores especialmente diseñados
Fiabilidad, precisión y seguridad: el compromiso de Fuji Electric con una tecnología nuclear más segura.
