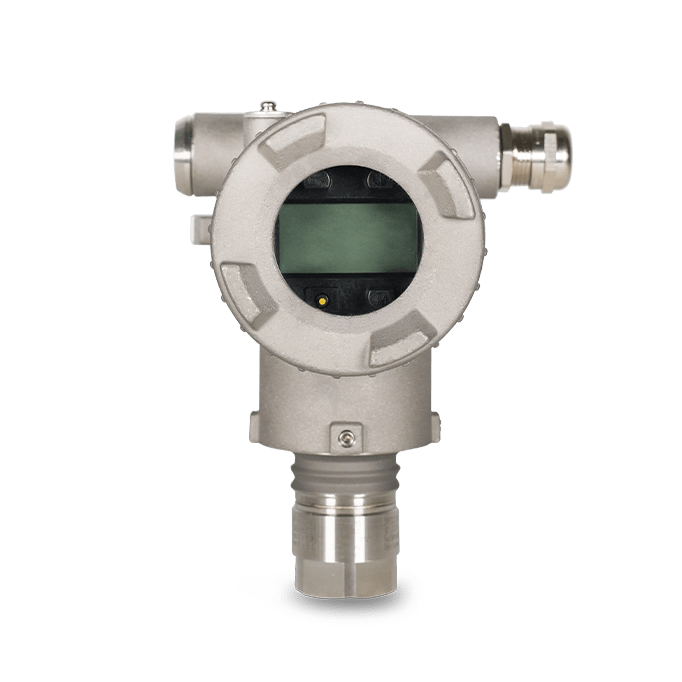

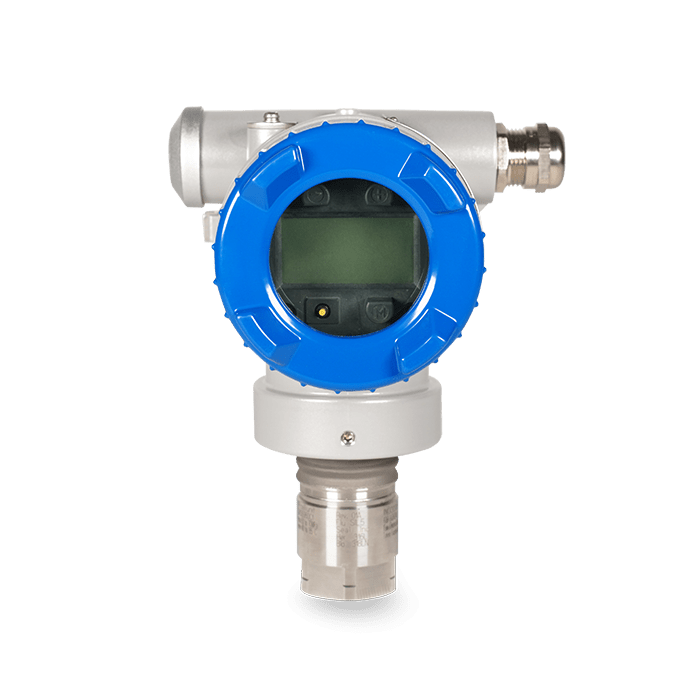

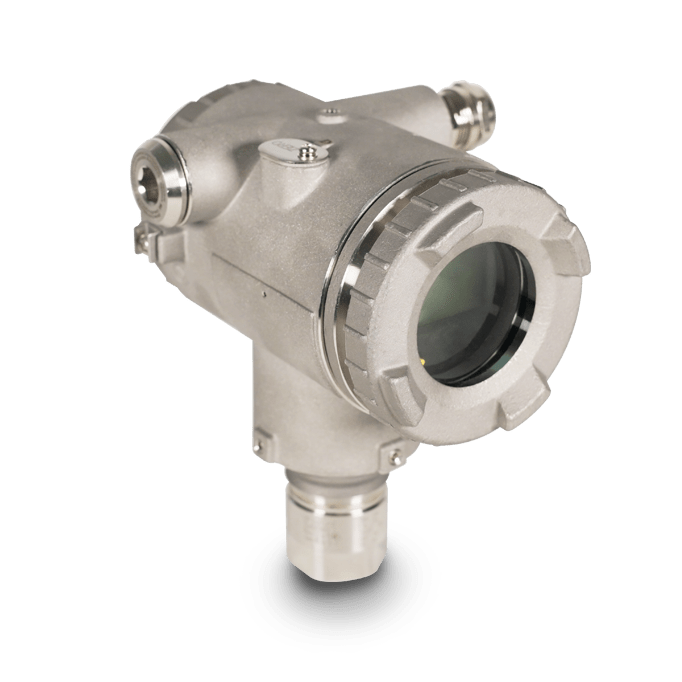

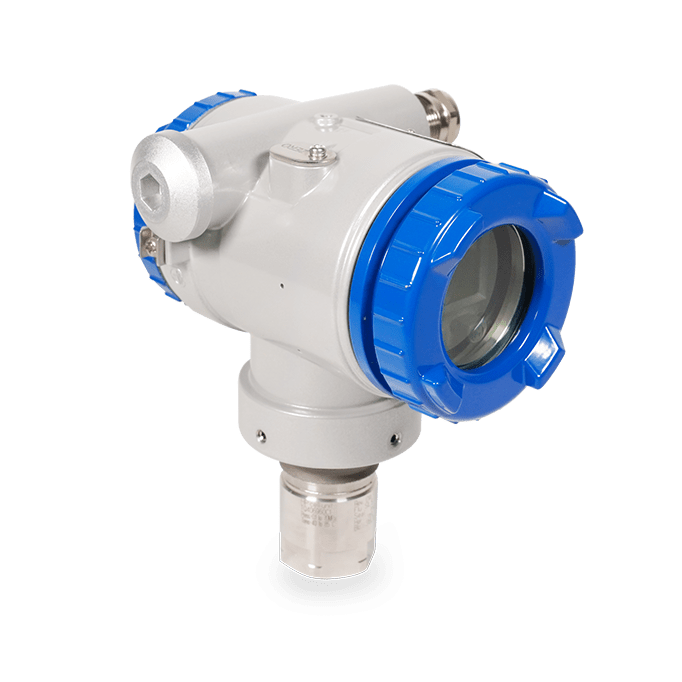

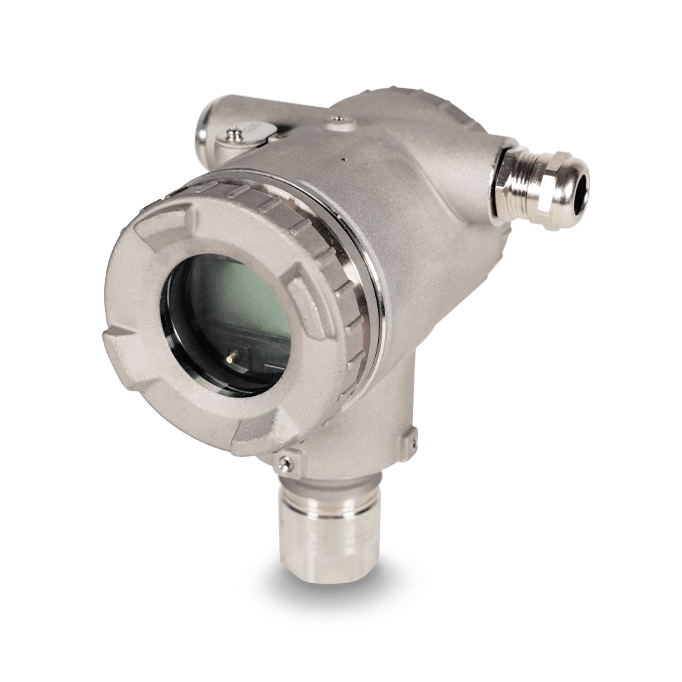

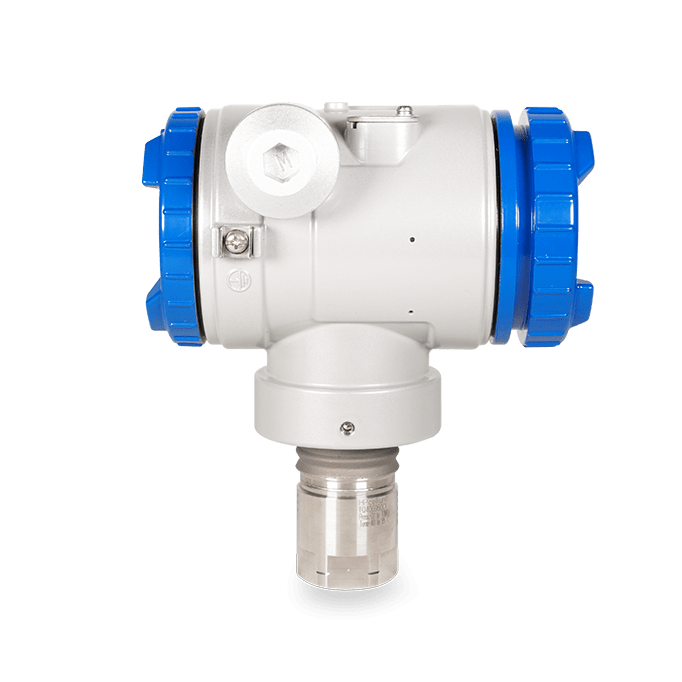

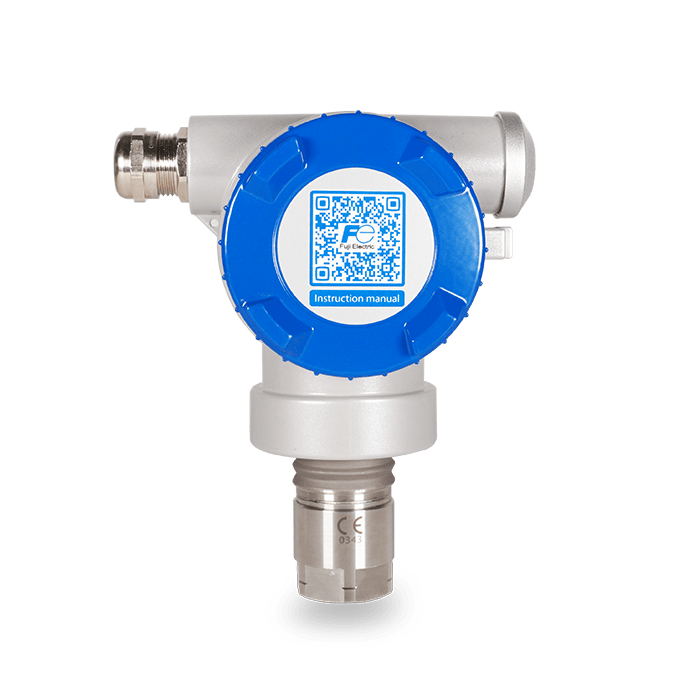

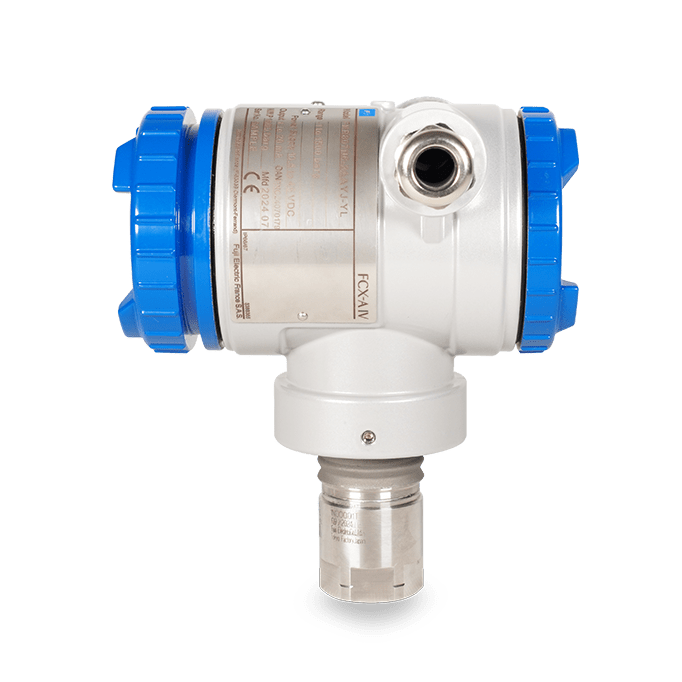

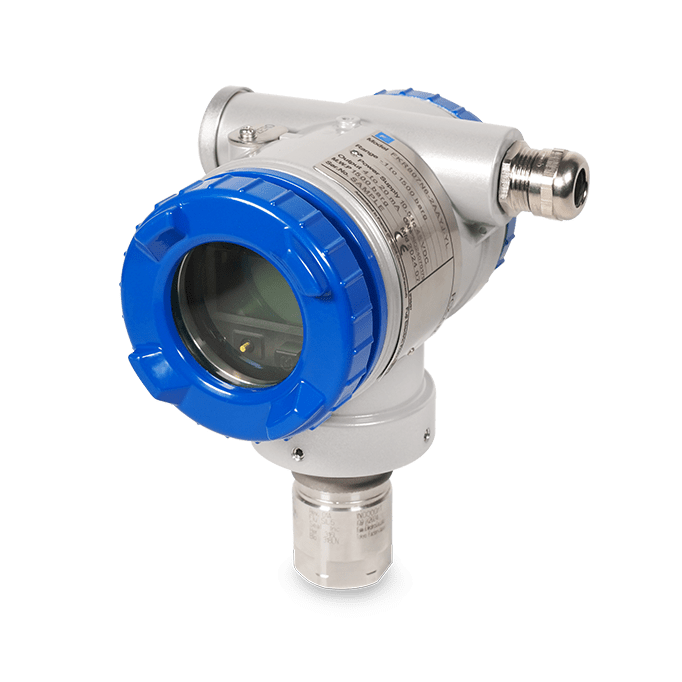

Sensor de presión relativa - alta presión - 150 MPa - FKR

Medición de alta presión relativa

Campos de aplicación

Diseñado para la medición de alta presión de hasta 150 MPa para pozos, líneas de inyección, instalaciones submarinas, equipos de alta presión y pruebas.

Beneficios

  • Alta precisión de ±0,065% para presiones muy altas de hasta 150 MPa
  • Señal de 4-20 mA con comunicación HART™ 7 para diagnósticos avanzados.
  • Certificación SIL2/SIL3 para aplicaciones críticas de seguridad
  • Materiales robustos (Inconel® 625) y un diseño adaptado a entornos extremos
  • Botones magnéticos para la configuración local sin abrir la caja

Características

El sensor de alta presión FKR es un transmisor inteligente diseñado para medir presiones relativas muy altas, de hasta 150 MPa (1500 bar, 21.750 psi o 150.000 kPa). Se basa en un transductor piezoresistivo de silicio combinado con el procesamiento digital de señales, lo que garantiza una gran precisión y una excelente estabilidad a largo plazo. Diseñado para satisfacer las exigencias extremas de una amplia gama de aplicaciones industriales, es ideal para la monitorización de presión en cabezales de pozo, líneas de inyección, prensas hidráulicas, máquinas de inyección de plástico, pruebas hidrostáticas, reactores químicos. Gracias a su compatibilidad con HART™ 7, sus opciones de configuración local sin apertura y sus materiales robustos, el sensor de presión FKR ofrece fiabilidad, seguridad y flexibilidad en los entornos más exigentes.



TipoSensor de presión inteligente, 4-20 mA con protocolo HART™ 7.
CasoCaja en forma de L o de T
Rangos de medición [e.max.]De 9,375 a 150 MPa
Límite de mediciónDe -100 kPa a 150 MPa
Sobrepresión admisible225 MPa
Peso por kg (sin indicador)1,5
PrecisiónDe 1/10 a 1/1 de la URL: ±0,065 % del tramo
De 1/16 a 1/10 de la URL: ±(0,015 + 0,05 × 0,1 × URL/span) % del vano
Materiales en contacto con el fluidoMembranaInconel® 625 (con o sin baño de oro)
ConexiónInconel® 625
Cuerpo del sensorInconel® 625
Materiales sin contactoCasoFundición de aluminio (revestimiento de poliéster) o acero inoxidable 316L
Líquido de llenadoAceite mineral
Estabilidad±0,1% del límite superior del intervalo durante 5 años
Elevación / RetiradaDesplazamiento del cero: ±0,2% de la escala máxima (URL)
Rango de ajuste de la escala de mediciónDe 1 a 1/16 de la escala máxima
Ciclo de medición40 ms
Protocolo de comunicaciónSólo protocolo de comunicación HART™ 7
Tiempo de respuestaConstante de tiempo: 80 ms
Tiempo muerto: 60 ms aprox.
Tiempo total ≈ 140 ms
Temperatura de procesoDe -40 a 100°C
Temperatura ambienteDe -40 a +85°C
De -20 a +80°C (con unidad LCD opcional)
De -40 a +60°C (con pararrayos opcional)
Temperatura de almacenamientoDe -40 a +90°C
Efectos de la temperaturaDeriva cero: ±(0,075 + 0,125 × URL/span) % / 28 °C
Efecto total: ±(0,095 + 0,0125 × URL/span) % / 28 °C
Tensión de alimentaciónDe 10,5 a 45 V CC
Señal de salida / Resistencia de carga4-20 mA / 250 Ω típico + HART™ (conforme a NAMUR NE 43)
Rigidez dieléctrica500 V CA durante 1 min (entre circuito y tierra)
Resistencia del aislamiento> 100 MΩ a 500 V CC (entre circuito y tierra)
AmortiguaciónConfigurable entre 0,04 y 32 segundos
Ajuste de cero y spanMediante tornillo sensor externo, indicador local de tres botones o protocolo HART™.
Conexiones eléctricasM20×1,5" / 1/2 -14 NPT / Pg13.5
MontajeMontaje directo o en tubo de Ø60,5 mm (perno en U de acero inoxidable 304L/316L)
Conexión a procesoAutoClave F250C (F) o F250C (M) (adaptador)
CompatibilidadCEM : EN 61326-1, EN 61326-2-3, EN 61326-3-1
ATEX/ IECEx / cCSAus : Seguridad intrínseca (Ex ia), envolvente antideflagrante (Ex d), XP/IS/NI División 1 y 2
OpcionesIndicador digital, tratamiento desengrasante, servicio de oxígeno, servicio de cloro, placa de identificación adicional de acero inoxidable

Documentación

Especificación : FCX-AIV V6 FKR sensor de alta presión relativa

Especificaciones Descargar

Folleto : Sensores de presión

Folletos Descargar

Folleto: Medidas para la energía y el medio ambiente

Folletos Descargar

Sensor de presión relativa - alta presión - 150 MPa - FKR

Referencia : FKR-07
